Enrutamiento estático – Práctica 1 Francesc Pérez Fdez
 Implemente en Packet_Tracer la topología de red mostrada en la imagen.
 Configuración capa 1
 ¿Qué tarjetas ha tenido que añadir a los routers para poder realizar la configuración hardware de la red?
2 tarjetas WIC 1T a cada router.
 Active las interfaces LAN de los routers. ¿Qué comandos ha utilizado? Detalle el “prompt” del router.
Router0/Router1/Router2
Router#configure terminal
Router(config)#interface fastethernet 0/0
Router(config-if)#no shutdown

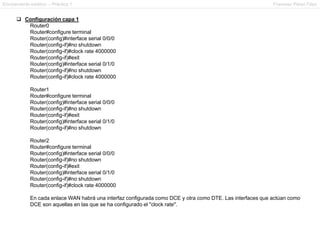

 Active las interfaces WAN de los routers y configure el ancho de banda de los enlaces. ¿Qué comandos ha
utilizado? Detalle el “prompt” del router.

Router0
Router(config)#interface serial 0/0/0
Router(config-if)#clock rate 4000000
Router(config-if)#exit
Router1
Router2
En cada enlace WAN habrá una interfaz configurada como DCE y otra como DTE. Las interfaces que actúan como
DCE son aquellas en las que se ha configurado el "clock rate".

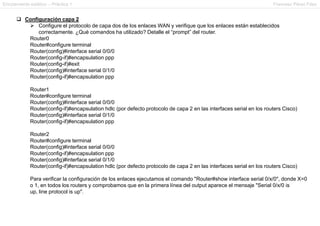

 Configure el protocolo de capa dos de los enlaces WAN y verifique que los enlaces están establecidos
correctamente. ¿Qué comandos ha utilizado? Detalle el “prompt” del router.
Router0
Router(config-if)#encapsulation ppp
Router1
Router(config-if)#encapsulation hdlc (por defecto protocolo de capa 2 en las interfaces serial en los routers Cisco)
Router2
Router(config-if)#encapsulation hdlc (por defecto protocolo de capa 2 en las interfaces serial en los routers Cisco)
Para verificar la configuración de los enlaces ejecutamos el comando "Router#show interface serial 0/x/0", donde X=0
o 1, en todos los routers y comprobamos que en la primera línea del output aparece el mensaje "Serial 0/x/0 is
up, line protocol is up".

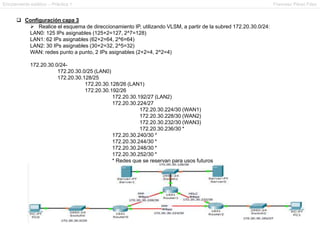

 Realice el esquema de direccionamiento IP, utilizando VLSM, a partir de la subred 172.20.30.0/24:
LAN0: 125 IPs asignables (125+2=127, 2^7=128)
WAN: redes punto a punto, 2 IPs asignables (2+2=4, 2^2=4)
172.20.30.0/24-
172.20.30.0/25 (LAN0)
172.20.30.128/25
172.20.30.128/26 (LAN1)
172.20.30.192/26
172.20.30.192/27 (LAN2)
172.20.30.224/27
172.20.30.224/30 (WAN1)
172.20.30.228/30 (WAN2)
172.20.30.232/30 (WAN3)
172.20.30.236/30 *
172.20.30.240/30 *
172.20.30.244/30 *
172.20.30.248/30 *
172.20.30.252/30 *
* Redes que se reservan para usos futuros

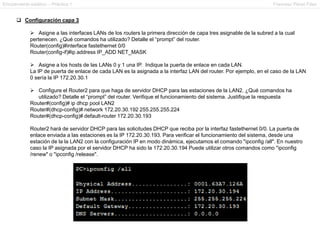

 Asigne a las interfaces LANs de los routers la primera dirección de capa tres asignable de la subred a la cual
pertenecen. ¿Qué comandos ha utilizado? Detalle el “prompt” del router.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address IP_ADD NET_MASK
 Asigne a los hosts de las LANs 0 y 1 una IP. Indique la puerta de enlace en cada LAN.
La IP de puerta de enlace de cada LAN es la asignada a la interfaz LAN del router. Por ejemplo, en el caso de la LAN
0 sería la IP 172.20.30.1
 Configure el Router2 para que haga de servidor DHCP para las estaciones de la LAN2. ¿Qué comandos ha
utilizado? Detalle el “prompt” del router. Verifique el funcionamiento del sistema. Justifique la respuesta
Router#(config)# ip dhcp pool LAN2
Router#(dhcp-config)# network 172.20.30.192 255.255.255.224
Router#(dhcp-config)# default-router 172.20.30.193
Router2 hará de servidor DHCP para las solicitudes DHCP que reciba por la interfaz fastethernet 0/0. La puerta de
enlace enviada a las estaciones es la IP 172.20.30.193. Para verificar el funcionamiento del sistema, desde una
estación de la la LAN2 con la configuración IP en modo dinámica, ejecutamos el comando "ipconfig /all". En nuestro
caso la IP asignada por el servidor DHCP ha sido la 172.20.30.194 Puede utilizar otros comandos como "ipconfig
/renew" o "ipconfig /release".

 Asigne una dirección de capa tres a las interfaces serial de los routers. ¿Qué comandos ha utilizado? Detalle el
“prompt” del router.
Router(config)# interface serial 0/x/0
Router(config-if)# ip address IP_ADD NET_MASK

 Configuración del enrutamiento estático

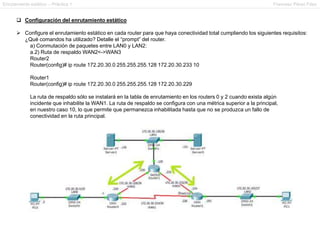

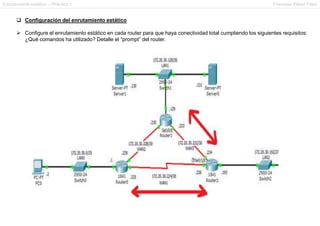

 Configure el enrutamiento estático en cada router para que haya conectividad total cumpliendo los siguientes requisitos:
¿Qué comandos ha utilizado? Detalle el “prompt” del router.

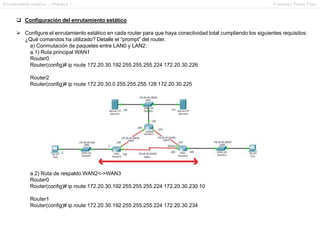

a) Conmutación de paquetes entre LAN0 y LAN2:
a.1) Ruta principal WAN1
Router0
Router(config)# ip route 172.20.30.192 255.255.255.224 172.20.30.226
Router2
a.2) Ruta de respaldo WAN2<->WAN3
Router0
Router(config)# ip route 172.20.30.192 255.255.255.224 172.20.30.230 10
Router1

a) Conmutación de paquetes entre LAN0 y LAN2:
a.2) Ruta de respaldo WAN2<->WAN3
Router2
Router1
La ruta de respaldo sólo se instalará en la tabla de enrutamiento en los routers 0 y 2 cuando exista algún
incidente que inhabilite la WAN1. La ruta de respaldo se configura con una métrica superior a la principal,
en nuestro caso 10, lo que permite que permanezca inhabilitada hasta que no se produzca un fallo de
conectividad en la ruta principal.

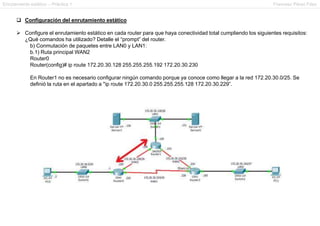

b) Conmutación de paquetes entre LAN0 y LAN1:
b.1) Ruta principal WAN2
Router0
En Router1 no es necesario configurar ningún comando porque ya conoce como llegar a la red 172.20.30.0/25. Se
definió la ruta en el apartado a "ip route 172.20.30.0 255.255.255.128 172.20.30.229”.

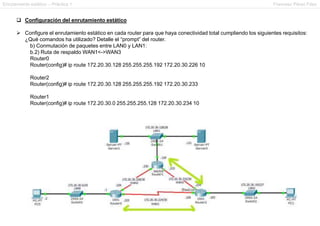

b) Conmutación de paquetes entre LAN0 y LAN1:
b.2) Ruta de respaldo WAN1<->WAN3
Router0
Router2
Router1

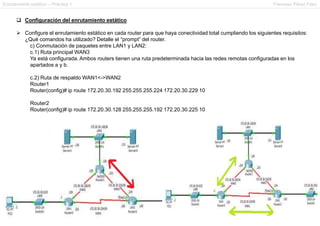

c) Conmutación de paquetes entre LAN1 y LAN2:
c.1) Ruta principal WAN3
Ya está configurada. Ambos routers tienen una ruta predeterminada hacia las redes remotas configuradas en los
apartados a y b.
c.2) Ruta de respaldo WAN1<->WAN2
Router1
Router2

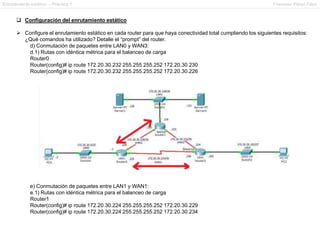

d) Conmutación de paquetes entre LAN0 y WAN3:
d.1) Rutas con idéntica métrica para el balanceo de carga
Router0
e) Conmutación de paquetes entre LAN1 y WAN1:
e.1) Rutas con idéntica métrica para el balanceo de carga
Router1

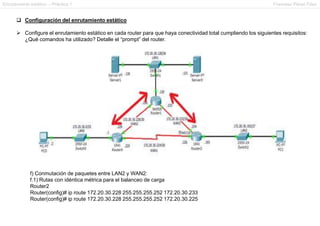

f) Conmutación de paquetes entre LAN2 y WAN2:
f.1) Rutas con idéntica métrica para el balanceo de carga
Router2

 Verifique cada uno de los apartados del punto anterior.

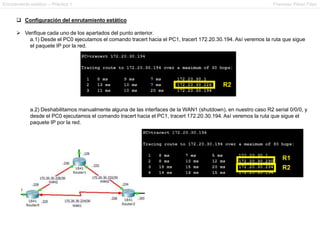

a.1) Desde el PC0 ejecutamos el comando tracert hacia el PC1, tracert 172.20.30.194. Así veremos la ruta que sigue
el paquete IP por la red.
a.2) Deshabilitamos manualmente alguna de las interfaces de la WAN1 (shutdown), en nuestro caso R2 serial 0/0/0, y
desde el PC0 ejecutamos el comando tracert hacia el PC1, tracert 172.20.30.194. Así veremos la ruta que sigue el
paquete IP por la red.

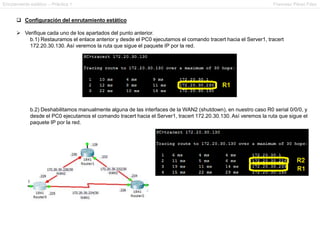

b.1) Restauramos el enlace anterior y desde el PC0 ejecutamos el comando tracert hacia el Server1, tracert
172.20.30.130. Así veremos la ruta que sigue el paquete IP por la red.
b.2) Deshabilitamos manualmente alguna de las interfaces de la WAN2 (shutdown), en nuestro caso R0 serial 0/0/0, y
desde el PC0 ejecutamos el comando tracert hacia el Server1, tracert 172.20.30.130. Así veremos la ruta que sigue el

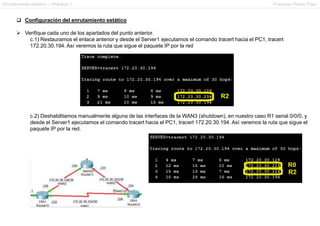

c.1) Restauramos el enlace anterior y desde el Server1 ejecutamos el comando tracert hacia el PC1, tracert
172.20.30.194. Así veremos la ruta que sigue el paquete IP por la red
c.2) Deshabilitamos manualmente alguna de las interfaces de la WAN3 (shutdown), en nuestro caso R1 serial 0/0/0, y
desde el Server1 ejecutamos el comando tracert hacia el PC1, tracert 172.20.30.194. Así veremos la ruta que sigue el

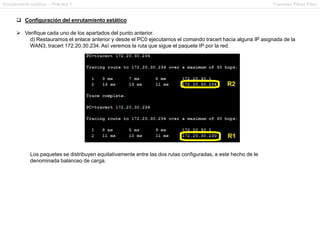

d) Restauramos el enlace anterior y desde el PC0 ejecutamos el comando tracert hacia alguna IP asignada de la
WAN3, tracert 172.20.30.234. Así veremos la ruta que sigue el paquete IP por la red.
Los paquetes se distribuyen equitativamente entre las dos rutas configuradas, a este hecho de le
denominada balanceo de carga.

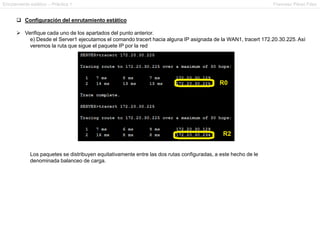

e) Desde el Server1 ejecutamos el comando tracert hacia alguna IP asignada de la WAN1, tracert 172.20.30.225. Así
veremos la ruta que sigue el paquete IP por la red

f) Desde el PC1 ejecutamos el comando tracert hacia alguna IP asignada de la WAN2, tracert 172.20.30.229. Así
veremos la ruta que sigue el paquete IP por la red

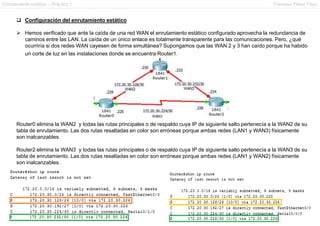

 Hemos verificado que ante la caída de una red WAN el enrutamiento estático configurado aprovecha la redundancia de
caminos entre las LAN. La caída de un único enlace es totalmente transparente para las comunicaciones. Pero, ¿qué
ocurriría si dos redes WAN cayesen de forma simultánea? Supongamos que las WAN 2 y 3 han caído porque ha habido
un corte de luz en las instalaciones donde se encuentra Router1.
Router0 elimina la WAN2 y todas las rutas principales o de respaldo cuya IP de siguiente salto pertenecía a la WAN2 de su
tabla de enrutamiento. Las dos rutas resaltadas en color son erróneas porque ambas redes (LAN1 y WAN3) físicamente
son inalcanzables
Router2 elimina la WAN3 y todas las rutas principales o de respaldo cuya IP de siguiente salto pertenecía a la WAN3 de su
tabla de enrutamiento. Las dos rutas resaltadas en color son erróneas porque ambas redes (LAN1 y WAN2) físicamente
son inalcanzables.

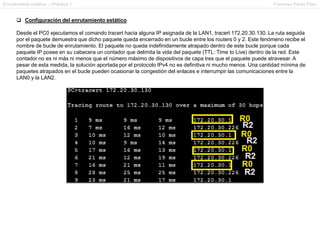

Desde el PC0 ejecutamos el comando tracert hacia alguna IP asignada de la LAN1, tracert 172.20.30.130. La ruta seguida
por el paquete demuestra que dicho paquete queda encerrado en un bucle entre los routers 0 y 2. Este fenómeno recibe el
nombre de bucle de enrutamiento. El paquete no queda indefinidamente atrapado dentro de este bucle porque cada
paquete IP posee en su cabecera un contador que delimita la vida del paquete (TTL: Time to Live) dentro de la red. Este
contador no es ni más ni menos que el número máximo de dispositivos de capa tres que el paquete puede atravesar. A
pesar de esta medida, la solución aportada por el protocolo IPv4 no es definitiva ni mucho menos. Una cantidad mínima de
paquetes atrapados en el bucle pueden ocasionar la congestión del enlaces e interrumpir las comunicaciones entre la
LAN0 y la LAN2.

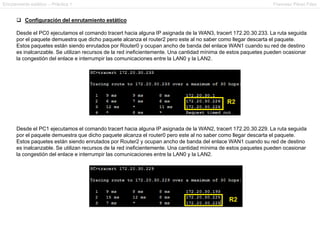

Desde el PC0 ejecutamos el comando tracert hacia alguna IP asignada de la WAN3, tracert 172.20.30.233. La ruta seguida
por el paquete demuestra que dicho paquete alcanza el router2 pero este al no saber como llegar descarta el paquete.
Estos paquetes están siendo enrutados por Router0 y ocupan ancho de banda del enlace WAN1 cuando su red de destino
es inalcanzable. Se utilizan recursos de la red ineficientemente. Una cantidad mínima de estos paquetes pueden ocasionar
la congestión del enlace e interrumpir las comunicaciones entre la LAN0 y la LAN2.
Desde el PC1 ejecutamos el comando tracert hacia alguna IP asignada de la WAN2, tracert 172.20.30.229. La ruta seguida
por el paquete demuestra que dicho paquete alcanza el router0 pero este al no saber como llegar descarta el paquete.
Estos paquetes están siendo enrutados por Router2 y ocupan ancho de banda del enlace WAN1 cuando su red de destino
es inalcanzable. Se utilizan recursos de la red ineficientemente. Una cantidad mínima de estos paquetes pueden ocasionar
la congestión del enlace e interrumpir las comunicaciones entre la LAN0 y la LAN2.
