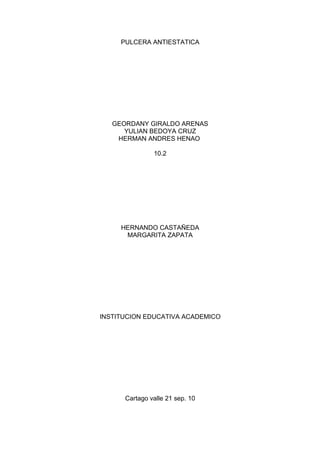

1. PULCERA ANTIESTATICA
GEORDANY GIRALDO ARENAS
YULIAN BEDOYA CRUZ
HERMAN ANDRES HENAO
10.2
HERNANDO CASTAÑEDA
MARGARITA ZAPATA
INSTITUCION EDUCATIVA ACADEMICO
Cartago valle 21 sep. 10

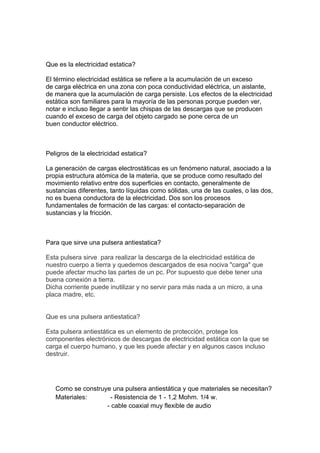

2. Que es la electricidad estatica?
El término electricidad estática se refiere a la acumulación de un exceso
de carga eléctrica en una zona con poca conductividad eléctrica, un aislante,
de manera que la acumulación de carga persiste. Los efectos de la electricidad
estática son familiares para la mayoría de las personas porque pueden ver,
notar e incluso llegar a sentir las chispas de las descargas que se producen
cuando el exceso de carga del objeto cargado se pone cerca de un
buen conductor eléctrico.
Peligros de la electricidad estatica?
La generación de cargas electrostáticas es un fenómeno natural, asociado a la
propia estructura atómica de la materia, que se produce como resultado del
movimiento relativo entre dos superficies en contacto, generalmente de
sustancias diferentes, tanto líquidas como sólidas, una de las cuales, o las dos,
no es buena conductora de la electricidad. Dos son los procesos
fundamentales de formación de las cargas: el contacto-separación de
sustancias y la fricción.
Para que sirve una pulsera antiestatica?
Esta pulsera sirve para realizar la descarga de la electricidad estática de
nuestro cuerpo a tierra y quedemos descargados de esa nociva "carga" que
puede afectar mucho las partes de un pc. Por supuesto que debe tener una
buena conexión a tierra.
Dicha corriente puede inutilizar y no servir para más nada a un micro, a una
placa madre, etc.
Que es una pulsera antiestatica?
Esta pulsera antiestática es un elemento de protección, protege los
componentes electrónicos de descargas de electricidad estática con la que se
carga el cuerpo humano, y que les puede afectar y en algunos casos incluso
destruir.
Como se construye una pulsera antiestática y que materiales se necesitan?
Materiales: - Resistencia de 1 - 1,2 Mohm. 1/4 w.
- cable coaxial muy flexible de audio

3. - Cinta o banda elástica
- Velcro
- Aluminio.
Como se construye Procedimiento:
Observaremos si la banda, al doblarla en nuestra muñeca es más larga de lo
normal (que sería lo ideal) y que el velcro sea más ancho que la banda elástica.
Comenzamos a coserlo con aguja e hilo. (por atrás y por delante). Ahora
colocamos la otra parte del velcro, calculamos un cierre correcto con nuestra
muñeca y comenzamos a coser nuevamente. Ahora agarramos la pinza, le
quitamos la capa, damos vuelta la pinza y la soldamos con estaño. El soldador
será de 30W. Despues cortamos la resistencia y la sujetándola con alicates.
Después, tras introducir la caperuza de la pinza, pelamos el cable, cortándolo
un poquito por los dos lados con el corta cartón o cutter. y dejamos tal como
queda en la imágen. Eso si, antes cortamos un poco las puntas para poder
pelar con facilidad. después se introduce el rabillo largo de la resistencia ya
soldada a la pinza por el extremo del cable. retorcemos los cablecillos de
oropel sobre la resistencia y soldamos. La resistencia está justo a continuación
y fuera de la pinza. después, se presionan un poco las puntas de la pinza,
como se ve con el fin de que al poner la caperuza no se doble el rabillo interior
de la resistencia. Detalle del punto hasta el que hay que desplazar la caperuza.
Por el otro lado del cable espiral, con los cablecillos pelados y retorcidos, lo
introducimos por la oreja de conexión y soldamos, Ahora, con los alicates, hay
que doblar la pieza del automático. A continuación, ya sólo queda, perforar la
pulsera por el lado opuesto al velcro ... con el fin de introducir por debajo la
parte modificada del automático y por arriba la oreja y la otra parte del
automático. Hay que cerrar el velcro de manera que la parte interior del
automático haga contacto con la muñeca y asi poder manipular los
componentes del PC.
4.R/: No podemos estar sentados en una silla (rimax) al frente del computador
mientras tenemos la pulcera colocada, por que la silla es de plástico y este no
es un conductor de energía entonces la persona que este sentado sobre la silla
laremplazaría y se convertiría en el conductor de energía.

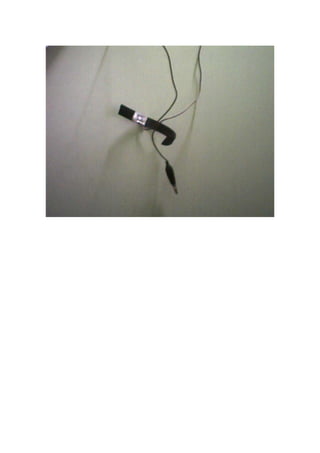

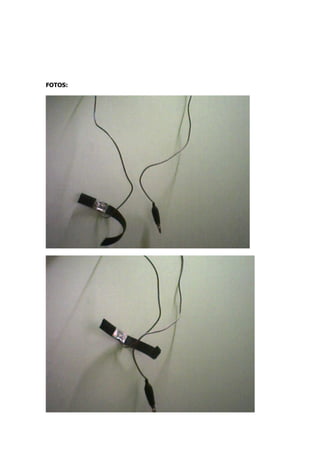

4. FOTOS:
