- 1. MATERIA: MANTENIMIENTO DECOMPUTADORES ALUMNOS: JHONIER CASTILLO ELIANA ANDREA CHAVEZ GEOVANY ROJAS PROFESOR: HERNANDO CASTANEDA GRADO: 10.1 COLEGIO NACIONAL ACADEMICO

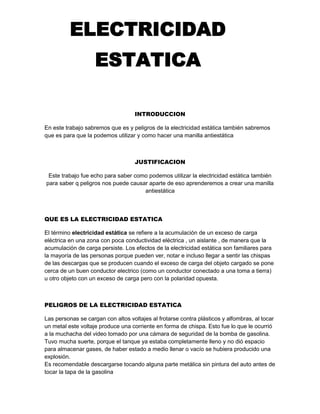

- 2. ELECTRICIDAD ESTATICA INTRODUCCION En este trabajo sabremos que es y peligros de la electricidad estática también sabremos que es para que la podemos utilizar y como hacer una manilla antiestática JUSTIFICACION Este trabajo fue echo para saber como podemos utilizar la electricidad estática también para saber q peligros nos puede causar aparte de eso aprenderemos a crear una manilla antiestática QUE ES LA ELECTRICIDAD ESTATICA El término electricidad estática se refiere a la acumulación de un exceso de carga eléctrica en una zona con poca conductividad eléctrica , un aislante , de manera que la acumulación de carga persiste. Los efectos de la electricidad estática son familiares para la mayoría de las personas porque pueden ver, notar e incluso llegar a sentir las chispas de las descargas que se producen cuando el exceso de carga del objeto cargado se pone cerca de un buen conductor electrico (como un conductor conectado a una toma a tierra) u otro objeto con un exceso de carga pero con la polaridad opuesta. PELIGROS DE LA ELECTRICIDAD ESTATICA Las personas se cargan con altos voltajes al frotarse contra plásticos y alfombras, al tocar un metal este voltaje produce una corriente en forma de chispa. Esto fue lo que le ocurrió a la muchacha del video tomado por una cámara de seguridad de la bomba de gasolina. Tuvo mucha suerte, porque el tanque ya estaba completamente lleno y no dió espacio para almacenar gases, de haber estado a medio llenar o vacío se hubiera producido una explosión. Es recomendable descargarse tocando alguna parte metálica sin pintura del auto antes de tocar la tapa de la gasolina
- 3. QUE ES UNAMANILLA ANTIESTATICA Una pulsera antiestática consiste en un conductor que permite la descarga de la electricidad estática que nuestro cuerpo genera o recibe por el roce con ropa, muebles o el suelo. Aunque esa electricidad estática es de bajo voltaje y amperaje es superior a lo que normalmente toleran los circuitos de una computadora, que operan en promedio a no más de 12 voltios. Si se da mantenimiento a una computadora y se tocarán sus circuitos pero no se dispone de una pulsera antiestática conviene entonces estar parado en una superficie aislante, así como usar ropa que no genere ese tipo de estática. La ropa de lana, por ejemplo es un peligro para los circuitos de nuestro equipo. Existen pulseras antiestáticas desechables y otras de uso continuo. PARA QUE SIRVE UNA MANILLA ANTIESTATICA Se debe usar para evitar la descarga de la electricidad estática en nuestro cuerpo, ya que generaría una cierta chispa que puede ocasionar danos tanto en el computador como en nosotros mismos POR QUE SE DEBE UTILIZAR UNA MANILLA ANTIESTATICA se debe utlizar para que no se afecten los componentes electronicos, porque nuestro cuerpo contiene carga, a veces en exceso. MATERIALES PARA LA MANILLA ANTIESTATICA - Oreja de conexión - Pinza de cocodrilo con caperuza - Resistencia de 1 - 1,2 Mohm. 1/4 w. (ésta es de 1,2 Mohm. marrón-rojo-verde-oro) - Cable espiral de teléfono, o en su defecto cable coaxial muy flexible de audio. - Cinta o banda elástica (unos 23-25 cm.) y ancho de 18 cm - Y 4 Cm de Velcro

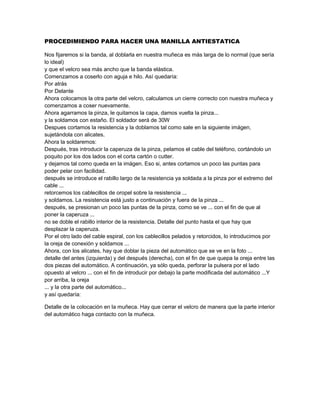

- 4. PROCEDIMIENDO PARA HACERUNA MANILLA ANTIESTATICA Nos fijaremos si la banda, al doblarla en nuestra muñeca es más larga de lo normal (que sería lo ideal) y que el velcro sea más ancho que la banda elástica. Comenzamos a coserlo con aguja e hilo. Así quedaría: Por atrás Por Delante Ahora colocamos la otra parte del velcro, calculamos un cierre correcto con nuestra muñeca y comenzamos a coser nuevamente. Ahora agarramos la pinza, le quitamos la capa, damos vuelta la pinza... y la soldamos con estaño. El soldador será de 30W Despues cortamos la resistencia y la doblamos tal como sale en la siguiente imágen, sujetándola con alicates. Ahora la soldaremos: Después, tras introducir la caperuza de la pinza, pelamos el cable del teléfono, cortándolo un poquito por los dos lados con el corta cartón o cutter. y dejamos tal como queda en la imágen. Eso si, antes cortamos un poco las puntas para poder pelar con facilidad. después se introduce el rabillo largo de la resistencia ya soldada a la pinza por el extremo del cable ... retorcemos los cablecillos de oropel sobre la resistencia ... y soldamos. La resistencia está justo a continuación y fuera de la pinza ... después, se presionan un poco las puntas de la pinza, como se ve ... con el fin de que al poner la caperuza ... no se doble el rabillo interior de la resistencia. Detalle del punto hasta el que hay que desplazar la caperuza. Por el otro lado del cable espiral, con los cablecillos pelados y retorcidos, lo introducimos por la oreja de conexión y soldamos ... Ahora, con los alicates, hay que doblar la pieza del automático que se ve en la foto ... detalle del antes (izquierda) y del después (derecha), con el fin de que quepa la oreja entre las dos piezas del automático. A continuación, ya sólo queda, perforar la pulsera por el lado opuesto al velcro ... con el fin de introducir por debajo la parte modificada del automático ...Y por arriba, la oreja ... y la otra parte del automático... y así quedaría: Detalle de la colocación en la muñeca. Hay que cerrar el velcro de manera que la parte interior del automático haga contacto con la muñeca.

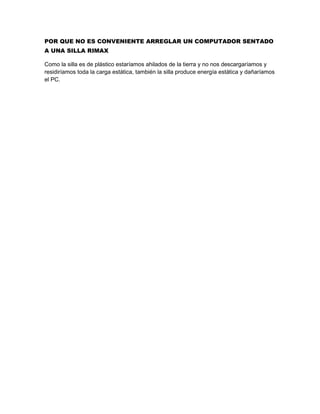

- 5. POR QUE NOES CONVENIENTE ARREGLAR UN COMPUTADOR SENTADO A UNA SILLA RIMAX Como la silla es de plástico estaríamos ahilados de la tierra y no nos descargaríamos y residiríamos toda la carga estática, también la silla produce energía estática y dañaríamos el PC.
