Este documento describe la electricidad estática, incluyendo qué es, sus peligros y cómo se puede proteger de ella usando una pulsera antiestática. Explica que la electricidad estática ocurre cuando se acumula un exceso de carga eléctrica en un aislante y puede dañar componentes electrónicos sensibles. Luego detalla cómo construir una pulsera antiestática usando materiales como cinta elástica, cable eléctrico y una resistencia, y por qué no es aconsejable reparar una computadora en una silla de plást

1. ELECTRICIDAD
MARCELA DIAS
YULI ANDREA HENAO
JUAN CAMILO RICAURTE
ENTREGADO A:
LEONOR NIÑO
MAURICIO PATIÑO
INSTITUCION EDUCATIVA ACADEMICO
GRADO:
10-3
CARTAGO
2012

2. Pulsera estática:
QUE ES LA ELECTRICIDAD ESTATICA: Se refiere a la acumulación de
un exceso de carga eléctrica en una zona con poca conductividad eléctrica, un
aislante, de manera que la acumulación de carga persiste. Los efectos de la
electricidad estática son familiares para la mayoría de las personas porque pueden
ver, notar e incluso llegar a sentir las chispas de las descargas que se producen
cuando el exceso de carga del objeto cargado se pone cerca de un buen
conductor eléctrico (como un conductor conectado a una toma de tierra) u otro
objeto con un exceso de carga pero con la polaridad opuesta.

3. PELIGROS DE LA ELECTRICIDAD ESTATICA: La electricidad estática
es más conocida por sus inocentes cualidades recreativas que por los peligros que
puede representar. Y es que ¿cómo se puede hablar de riesgos cuando la
mayoría de los niños apagan el televisor y rápidamente llevan las manos hasta la
negra pantalla donde, por arte de magia, pueden ver chispitas y bordes azules
alrededor de éstas? ¿O cuando imantan un peine plástico para levantar pequeños
papelitos en los recreos del cole?
¿Quién puede hablar de peligros mientras se mete entre las cobijas y oye el crujir
eléctrico que produce el roce de estas con el pijama? Esta “inocente y al mismo
tiempo fastidiosa situación”, además de hacer perder citas amorosas por estar mal
peinados, dependen tanto del lugar en que se acumulen, como de la situación en
que se desarrolle.
Sin embargo, la electricidad estática es un riesgo inminente, silencioso y del cual
es imposible predecir su acumulación y descarga repentina.
Por qué estática:
La electricidad toma el nombre de estática cuando se encuentra en la superficie de
un cuerpo no conductor donde queda atrapada o desde donde no se puede
escapar. La electricidad en un cuerpo conductor que está en contacto con
materiales no conductores, tampoco puede escapar y, por consiguiente, se
convierte en estática.
QUE ES Y PARA QUE SIRVE LA PULSERA ANTI ESTATICA:
Esta pulsera antiestática es un elemento de protección, protege los componentes
electrónicos de descargas de electricidad estática con la que se carga el cuerpo
humano, y que les puede afectar y en algunos casos incluso destruir.
Pulsera ajustable de goma con plug de banana. La capa que conduce
incorporada se hace con alambre puro. Es muy indispensable cuando estás
arreglando PC, haciendo Network testing o sólo trabajando con componentes
eléctronicos sensibles (circuitos integrados, transistores, etc.)
Sólo necesitas ponerte la pulsera y sujetar la pinza en fuente puesta a tierra.

4. POR QUE SE DEBE UTILIZAR LA PULSERA ANTIESTATICA:
Se debe utlizar para que no se afecten los componentes electronicos, porque
nuestro cuerpo contiene carga, a veces en exceso, se debe utilizare solo en
algunas ocaciones esto se uriliza solo cuando estas en entornos donde se
encuentre mucha energia estatica, ejemplos de esto son cerca de un televisor de
tubo crt, un motor o traer consigo ropa tipo nylon que al ser plastica genera
energia electrostatica. Puedes quitarte esto tocando un anaquel metalico a tierra,
las patas metalicas de una mesa entre otros.
Por parte es necesaria ya que puede afectar mucho las partes de un PC. Por
supuesto que debe tener una buena conexión a tierra.
Dicha corriente puede inutilizar y no servir para más nada a un micro, a una placa
madre, etc. y eso sería muy doloroso.
COMO SE CONSTRUYE UNA PULSERA ANTIESTATICA Y QUE
MATERIALES SE USAN:
Observamos si la banda, al doblarla en nuestra muñeca es mas larga
de lo normal (que sería lo ideal) y que el Velcro sea mas ancho que la
banda elástica.
Comenzamos a cocerlo con aguja e hilo.(por atrás y por delante).
Ahora colocamos la otra parte del Velcro, calculamos un cierre
correcto con nuestra muñeca y comenzamos a cocer nuevamente.
Ahora agarramos la pinza, le quitamos la capa, damos vuelta la pinza
y la soldamos con estaño. El soldador sera de 30w. Después cortamos
la resistencia y la sujetamos con alicates.

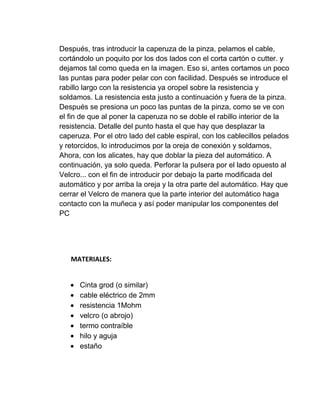

5. Después, tras introducir la caperuza de la pinza, pelamos el cable,
cortándolo un poquito por los dos lados con el corta cartón o cutter. y
dejamos tal como queda en la imagen. Eso si, antes cortamos un poco
las puntas para poder pelar con con facilidad. Después se introduce el
rabillo largo con la resistencia ya oropel sobre la resistencia y
soldamos. La resistencia esta justo a continuación y fuera de la pinza.
Después se presiona un poco las puntas de la pinza, como se ve con
el fin de que al poner la caperuza no se doble el rabillo interior de la
resistencia. Detalle del punto hasta el que hay que desplazar la
caperuza. Por el otro lado del cable espiral, con los cablecillos pelados
y retorcidos, lo introducimos por la oreja de conexión y soldamos,
Ahora, con los alicates, hay que doblar la pieza del automático. A
continuación, ya solo queda. Perforar la pulsera por el lado opuesto al
Velcro... con el fin de introducir por debajo la parte modificada del
automático y por arriba la oreja y la otra parte del automático. Hay que
cerrar el Velcro de manera que la parte interior del automático haga
contacto con la muñeca y así poder manipular los componentes del
PC
MATERIALES:
Cinta grod (o similar)
cable eléctrico de 2mm
resistencia 1Mohm
velcro (o abrojo)
termo contraíble
hilo y aguja
estaño

6. Pinza de cocodrilo con caperuza
Cable espiral de teléfono, o en su defecto cable coaxial muy flexible de
audio.

7. EL AUTOMATICO:
CINTA O BANDA ESTATIVA:

8. 4 CM DE VELCRO:
SOLDADOR CON ESTAÑO DE 30W:

9. POR QUE NO ES COMVENIENTE ARREGLAR UN
COMPUTADOR EN UNA SILLA RIMAX:
No es conveniente arreglar un computador en una silla
Rimax ya que estas producen electricidad estática y al
rozar nuestro cuerpo con las mismas produciremos una
cierta " chispa" que puede dañar el computador o
hacernos daño a nosotros mismos, por esto mismo en el
momento de arreglar un computador debemos usar otro
tipo de silla Como la silla es de plástico estaríamos
ahilados de la tierra y no nos descargaríamos y
residiríamos toda la carga estática, también la silla
produce energía estática y dañaríamos el PC.
