INSTALACION DE BIODIGESTOR.ppt

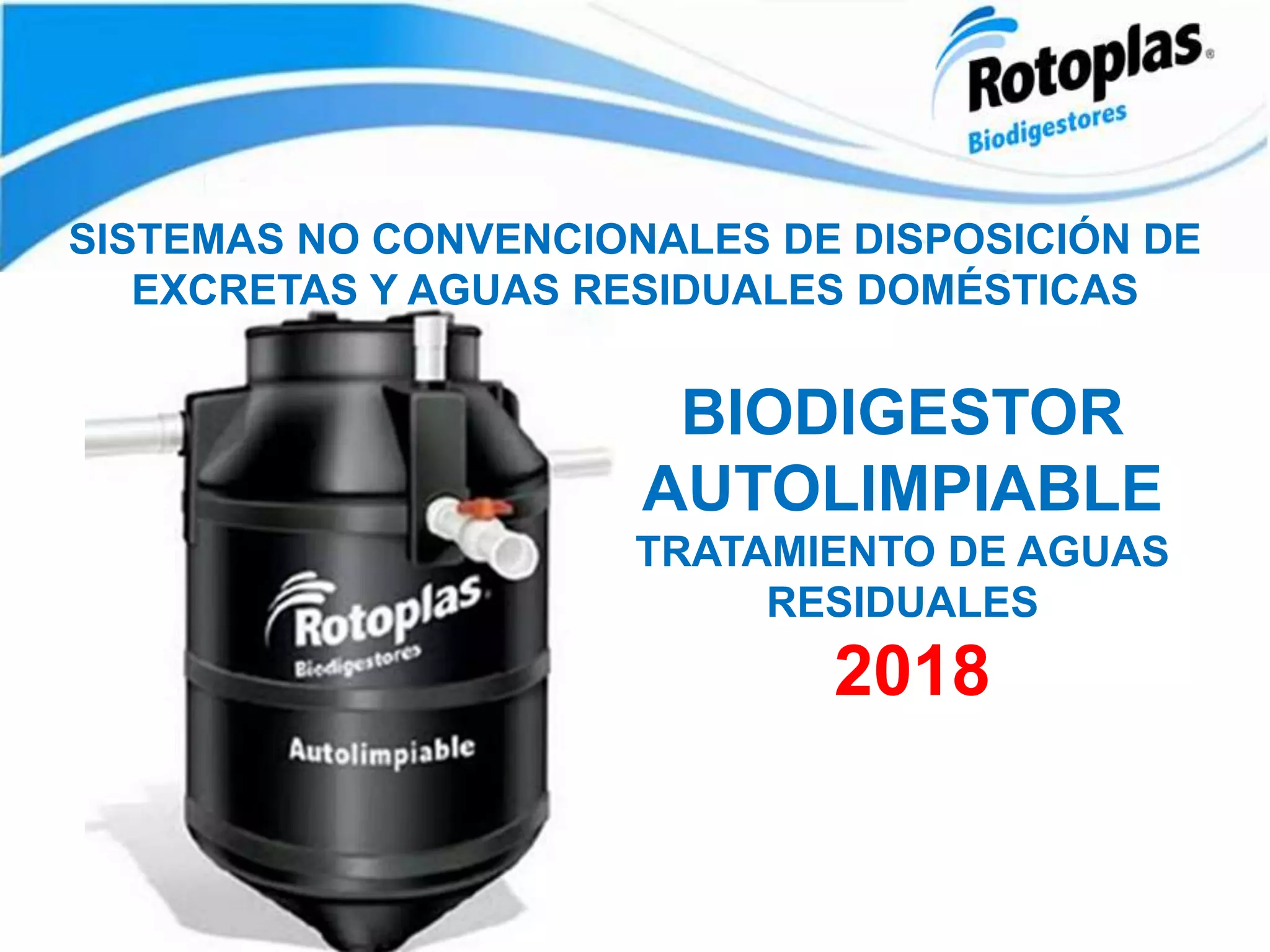

SISTEMAS NO CONVENCIONALES DE DISPOSICIÓN DE
EXCRETAS Y AGUAS RESIDUALES DOMÉSTICAS
BIODIGESTOR
AUTOLIMPIABLE
TRATAMIENTO DE AGUAS
RESIDUALES
2018

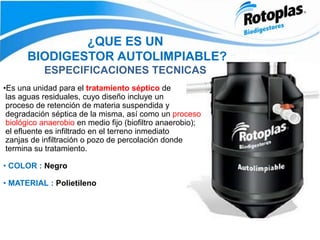

¿QUE ES UN
BIODIGESTOR AUTOLIMPIABLE?
ESPECIFICACIONES TECNICAS
•Es una unidad para el tratamiento séptico de
las aguas residuales, cuyo diseño incluye un
proceso de retención de materia suspendida y
degradación séptica de la misma, así como un proceso
biológico anaerobio en medio fijo (biofiltro anaerobio);
el efluente es infiltrado en el terreno inmediato
zanjas de infiltración o pozo de percolación donde
termina su tratamiento.
• COLOR : Negro
• MATERIAL : Polietileno

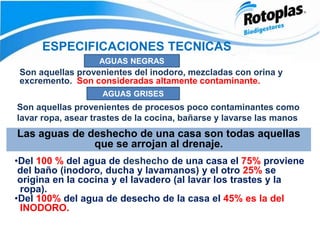

AGUAS NEGRAS
Son aquellas provenientes del inodoro, mezcladas con orina y
excremento. Son consideradas altamente contaminante.
AGUAS GRISES
Son aquellas provenientes de procesos poco contaminantes como
lavar ropa, asear trastes de la cocina, bañarse y lavarse las manos
Las aguas de deshecho de una casa son todas aquellas
que se arrojan al drenaje.
•Del 100 % del agua de deshecho de una casa el 75% proviene
del baño (inodoro, ducha y lavamanos) y el otro 25% se
origina en la cocina y el lavadero (al lavar los trastes y la
ropa).
•Del 100% del agua de desecho de la casa el 45% es la del
INODORO.

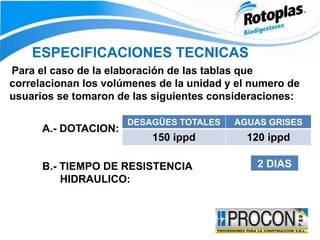

Para el caso de la elaboración de las tablas que
correlacionan los volúmenes de la unidad y el numero de
usuarios se tomaron de las siguientes consideraciones:
A.- DOTACION:
B.- TIEMPO DE RESISTENCIA
HIDRAULICO:
DESAGÜES TOTALES AGUAS GRISES
150 ippd 120 ippd
2 DIAS

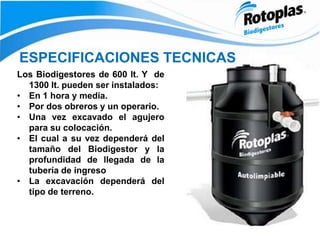

Los Biodigestores de 600 lt. Y de
1300 lt. pueden ser instalados:
• En 1 hora y media.
• Por dos obreros y un operario.
• Una vez excavado el agujero
para su colocación.
• El cual a su vez dependerá del
tamaño del Biodigestor y la
profundidad de llegada de la
tubería de ingreso
• La excavación dependerá del
tipo de terreno.

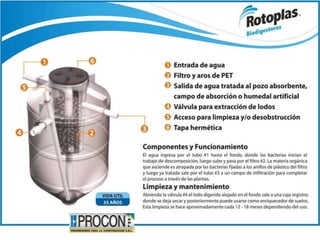

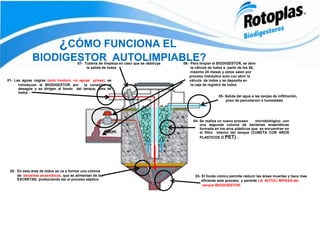

¿CÓMO FUNCIONA EL
BIODIGESTOR AUTOLIMPIABLE?
01- Las aguas negras (solo inodoro, no aguas grises), se
introducen al BIODIGESTOR por la conexión al
desagüe y se dirigen al fondo del tanque, área de
lodos .
02- En esta área de lodos se va a formar una colonia
de bacterias anaeróbicas, que se alimentan de las
EXCRETAS, produciendo así el proceso séptico.
03- El fondo cónico permite reducir las áreas muertas y hace mas
eficiente este proceso y permite LA AUTOLI MPIEZA del
tanque BIODIGESTOR.
04- Se realiza un nuevo proceso microbiológico con
una segunda colonia de bacterias anaeróbicas
formada en los aros plásticos que se encuentran en
el filtro interno del tanque (CUBETA CON AROS
PLASTICOS Ó PET) .

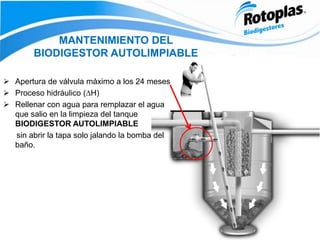

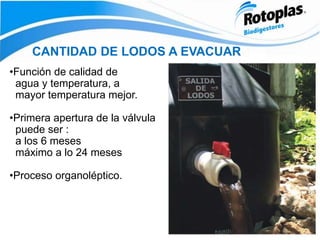

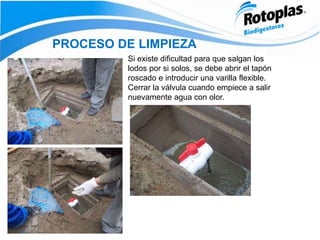

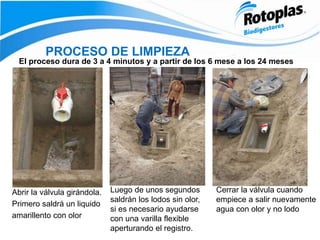

06- Para limpiar el BIODIGESTOR, se abre
la válvula de lodos a partir de los 06,
máximo 24 meses y estos salen por
proceso hidráulico solo con abrir la
válvula de lodos y se deposita en

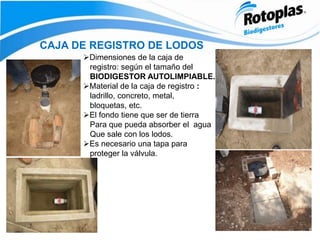

la caja de registro de lodos
05- Salida del agua a las zanjas de infiltración,
pozo de percolacion o humedales
07- Tubería de limpieza en caso que se obstruya
la salida de lodos

DETALLE DEL FILTRO DEL
BIODIGESTOR AUTOLIMPIABLE
Ingreso de aguas servidas
Aguas negras del inodoro
El PET se fabrica con botellas plásticas
descartables de ½ litro cortadas en aros
de 5 cm aproximadamente donde se
forman una segunda colonia de
bacterias anaerobias
Agujeros de ingreso de agua
medio tratada al filtro
Tubería de salida de
agua tratada
Capa de grava o piedra chancada
plana para estabilizar el PET

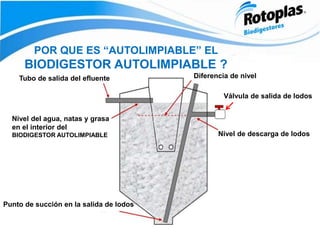

POR QUE ES “AUTOLIMPIABLE” EL
BIODIGESTOR AUTOLIMPIABLE ?
Tubo de salida del efluente Diferencia de nivel
Nivel del agua, natas y grasa
en el interior del
Válvula de salida de lodos
Nivel de descarga de lodos
Punto de succión en la salida de lodos

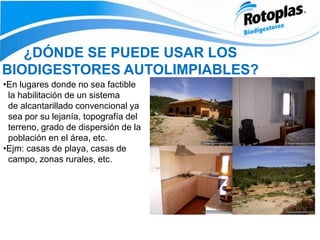

¿DÓNDE SE PUEDE USAR LOS
BIODIGESTORES AUTOLIMPIABLES?
•En lugares donde no sea factible
la habilitación de un sistema
de alcantarillado convencional ya
sea por su lejanía, topografía del
terreno, grado de dispersión de la
población en el área, etc.
•Ejm: casas de playa, casas de
campo, zonas rurales, etc.

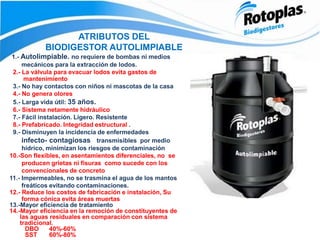

ATRIBUTOS DEL
1.- Autolimpiable. no requiere de bombas ni medios
mecánicos para la extracción de lodos.
2.- La válvula para evacuar lodos evita gastos de
mantenimiento
3.- No hay contactos con niños ni mascotas de la casa
4.- No genera olores
5.- Larga vida útil: 35 años.
6.- Sistema netamente hidráulico
7.- Fácil instalación. Ligero. Resistente
8.- Prefabricado. Integridad estructural .
9.- Disminuyen la incidencia de enfermedades
infectocontagiosas transmisibles por medio
hídrico, minimizan los riesgos de contaminación
10.-Son flexibles, en asentamientos diferenciales, no se
producen grietas ni fisuras como sucede con los
convencionales de concreto
11.- Impermeables, no se trasmina el agua de los mantos
freáticos evitando contaminaciones.
12.- Reduce los costos de fabricación e instalación, Su
forma cónica evita áreas muertas
13.-Mayor eficiencia de tratamiento
14.-Mayor eficiencia en la remoción de constituyentes de
las aguas residuales en comparación con sistema
tradicional.
DBO 40%-60%
SST 60%-80%

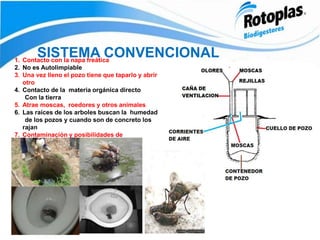

SISTEMA CONVENCIONAL
1. Contacto con la napa freática
2. No es Autolimpiable
3. Una vez lleno el pozo tiene que taparlo y abrir
otro
4. Contacto de la materia orgánica directo
Con la tierra
5. Atrae moscas, roedores y otros animales
6. Las raíces de los arboles buscan la humedad
de los pozos y cuando son de concreto los
rajan
7. Contaminación y posibilidades de
enfermedades
infectocontagiosas

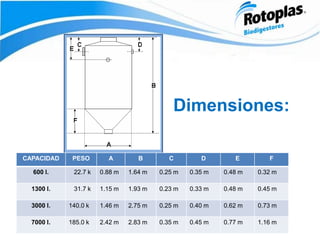

Dimensiones:
CAPACIDAD PESO A B C D E F
600 l. 22.7 k 0.88 m 1.64 m 0.25 m 0.35 m 0.48 m 0.32 m
1300 l. 31.7 k 1.15 m 1.93 m 0.23 m 0.33 m 0.48 m 0.45 m
3000 l. 140.0 k 1.46 m 2.75 m 0.25 m 0.40 m 0.62 m 0.73 m
7000 l. 185.0 k 2.42 m 2.83 m 0.35 m 0.45 m 0.77 m 1.16 m

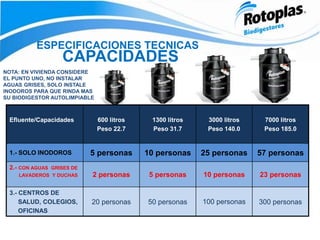

CAPACIDADES
NOTA: EN VIVIENDA CONSIDERE
EL PUNTO UNO, NO INSTALAR
AGUAS GRISES, SOLO INSTALE
INODOROS PARA QUE RINDA MAS
SU BIODIGESTOR AUTOLIMPIABLE
Efluente/Capacidades 600 litros
Peso 22.7
1300 litros
Peso 31.7
3000 litros
Peso 140.0
7000 litros
Peso 185.0
1.- SOLO INODOROS 5 personas 10 personas 25 personas 57 personas
2.- CON AGUAS GRISES DE
LAVADEROS Y DUCHAS 2 personas 5 personas 10 personas 23 personas
3.- CENTROS DE
SALUD, COLEGIOS,
OFICINAS
20 personas 50 personas 100 personas 300 personas

ESPECIFICACIONES
TECNICAS

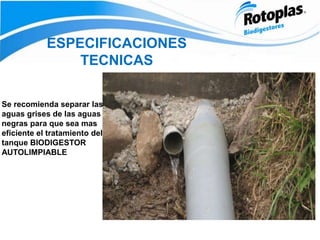

Se recomienda separar las
aguas grises de las aguas
negras para que sea mas
eficiente el tratamiento del
tanque BIODIGESTOR
AUTOLIMPIABLE

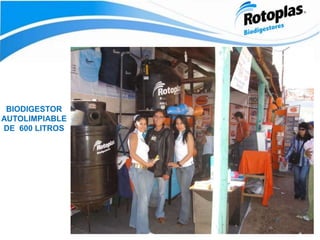

BIODIGESTOR
AUTOLIMPIABLE
DE 600 LITROS

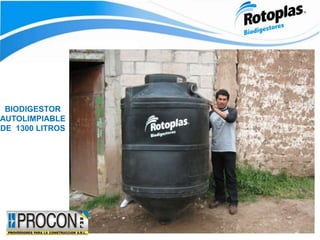

BIODIGESTOR
AUTOLIMPIABLE
DE 1300 LITROS

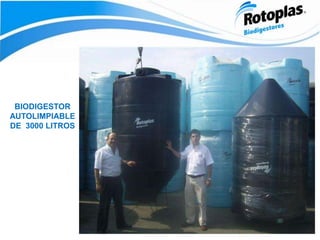

BIODIGESTOR
AUTOLIMPIABLE
DE 3000 LITROS

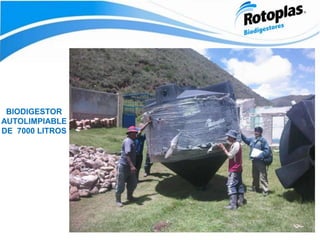

BIODIGESTOR
AUTOLIMPIABLE
DE 7000 LITROS

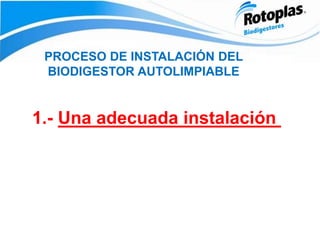

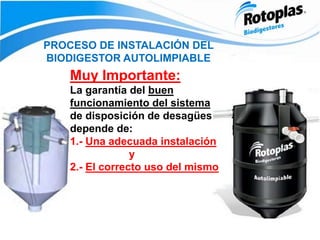

PROCESO DE INSTALACIÓN DEL
Muy Importante:
La garantía del buen
funcionamiento del sistema
de disposición de desagües
depende de:
1.- Una adecuada instalación
y
2.- El correcto uso del mismo

1.- Una adecuada instalación
PROCESO DE INSTALACIÓN DEL

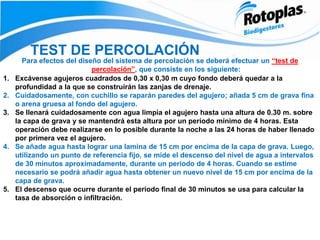

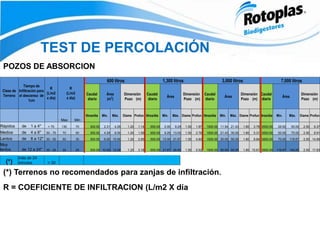

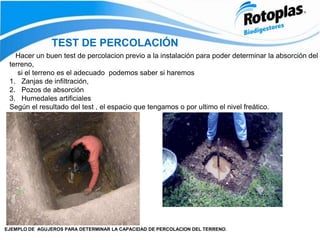

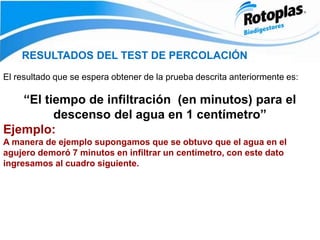

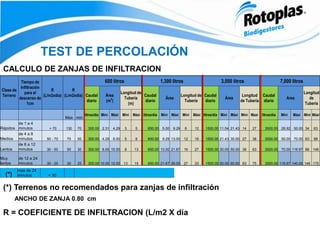

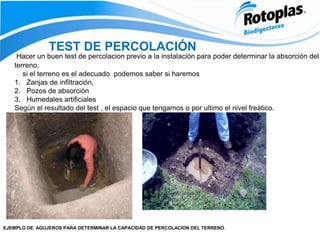

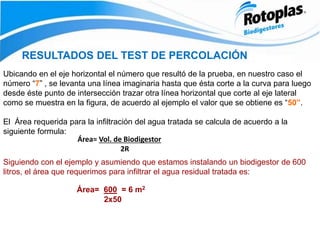

TEST DE PERCOLACIÓN
Hacer un buen test de percolacion previo a la instalación para poder determinar la absorción del
terreno,
si el terreno es el adecuado podemos saber si haremos
1. Zanjas de infiltración,
2. Pozos de absorción
3. Humedales artificiales
Según el resultado del test , el espacio que tengamos o por ultimo el nivel freático.
EJEMPLO DE AGUJEROS PARA DETERMINAR LA CAPACIDAD DE PERCOLACION DEL TERRENO.

Para efectos del diseño del sistema de percolación se deberá efectuar un “test de
percolación”, que consiste en los siguiente:
1. Excávense agujeros cuadrados de 0,30 x 0,30 m cuyo fondo deberá quedar a la
profundidad a la que se construirán las zanjas de drenaje.
2. Cuidadosamente, con cuchillo se raparán paredes del agujero; añada 5 cm de grava fina
o arena gruesa al fondo del agujero.
3. Se llenará cuidadosamente con agua limpia el agujero hasta una altura de 0.30 m. sobre
la capa de grava y se mantendrá esta altura por un período mínimo de 4 horas. Esta
operación debe realizarse en lo posible durante la noche a las 24 horas de haber llenado
por primera vez el agujero.
4. Se añade agua hasta lograr una lamina de 15 cm por encima de la capa de grava. Luego,
utilizando un punto de referencia fijo, se mide el descenso del nivel de agua a intervalos
de 30 minutos aproximadamente, durante un periodo de 4 horas. Cuando se estime
necesario se podrá añadir agua hasta obtener un nuevo nivel de 15 cm por encima de la
capa de grava.
5. El descenso que ocurre durante el periodo final de 30 minutos se usa para calcular la
tasa de absorción o infiltración.

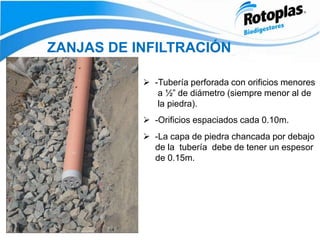

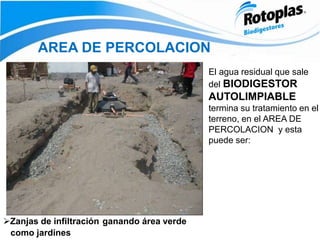

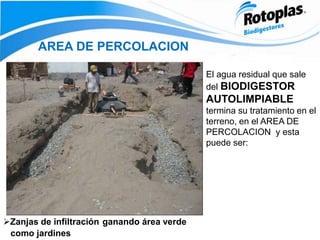

AREA DE PERCOLACION
El agua residual que sale
del BIODIGESTOR
AUTOLIMPIABLE
termina su tratamiento en el
terreno, en el AREA DE
PERCOLACION y esta
puede ser:

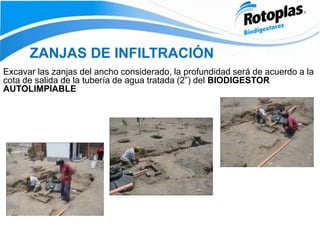

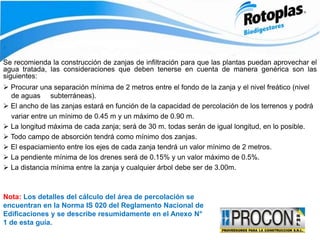

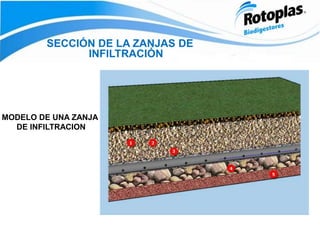

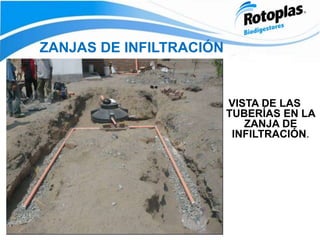

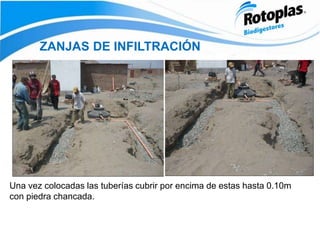

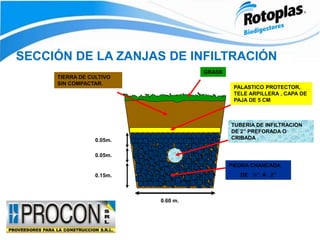

Zanjas de infiltración ganando área verde
como jardines

AREA DE PERCOLACION

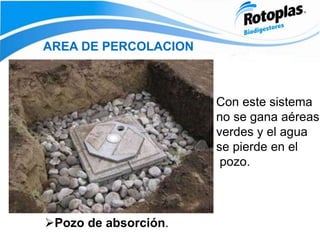

Con este sistema
no se gana aéreas
verdes y el agua
se pierde en el
pozo.

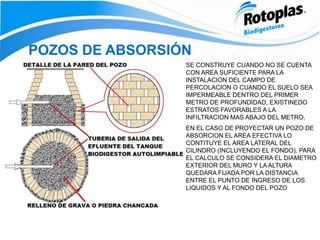

Pozo de absorción.

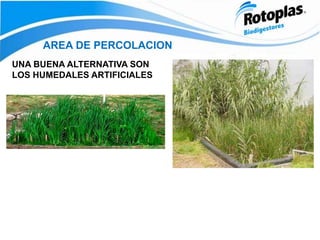

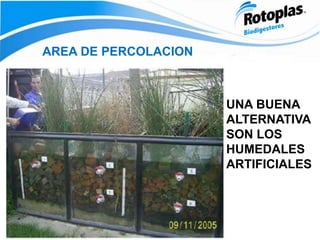

AREA DE PERCOLACION
UNA BUENA
ALTERNATIVA
SON LOS
HUMEDALES
ARTIFICIALES

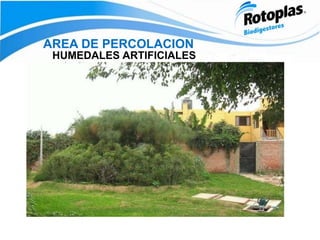

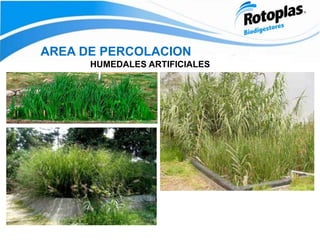

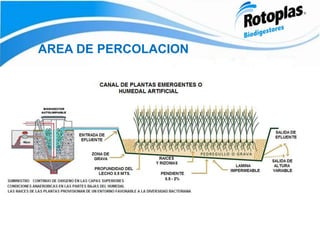

AREA DE PERCOLACION
HUMEDALES ARTIFICIALES

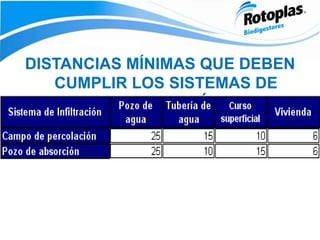

DISTANCIAS MÍNIMAS QUE DEBEN
CUMPLIR LOS SISTEMAS DE
INFILTRACIÓN

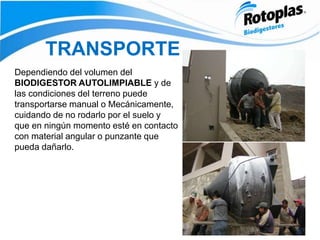

TRANSPORTE
Dependiendo del volumen del
BIODIGESTOR AUTOLIMPIABLE y de
las condiciones del terreno puede
transportarse manual o Mecánicamente,
cuidando de no rodarlo por el suelo y
que en ningún momento esté en contacto
con material angular o punzante que
pueda dañarlo.

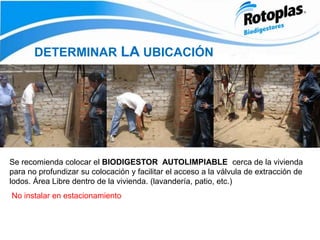

DETERMINAR LA UBICACIÓN
Se recomienda colocar el BIODIGESTOR AUTOLIMPIABLE cerca de la vivienda
para no profundizar su colocación y facilitar el acceso a la válvula de extracción de
lodos. Área Libre dentro de la vivienda. (lavandería, patio, etc.)
No instalar en estacionamiento

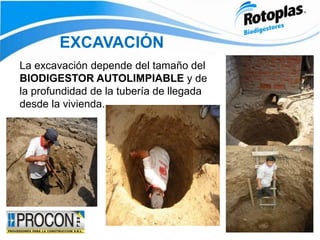

EXCAVACIÓN
La excavación depende del tamaño del
BIODIGESTOR AUTOLIMPIABLE y de
la profundidad de la tubería de llegada
desde la vivienda.

EXCAVACIÓN
En terrenos inestables debe darse un ángulo de excavación
adecuado, estabilizar las paredes con agua.

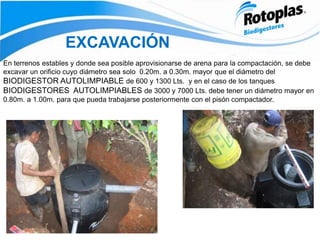

EXCAVACIÓN
En terrenos estables y donde sea posible aprovisionarse de arena para la compactación, se debe
excavar un orificio cuyo diámetro sea solo 0.20m. a 0.30m. mayor que el diámetro del
BIODIGESTOR AUTOLIMPIABLE de 600 y 1300 Lts. y en el caso de los tanques
BIODIGESTORES AUTOLIMPIABLES de 3000 y 7000 Lts. debe tener un diámetro mayor en
0.80m. a 1.00m. para que pueda trabajarse posteriormente con el pisón compactador.

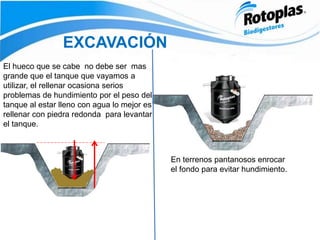

EXCAVACIÓN
El hueco que se cabe no debe ser mas
grande que el tanque que vayamos a
utilizar, el rellenar ocasiona serios
problemas de hundimiento por el peso del
tanque al estar lleno con agua lo mejor es
rellenar con piedra redonda para levantar
el tanque.
En terrenos pantanosos enrocar
el fondo para evitar hundimiento.

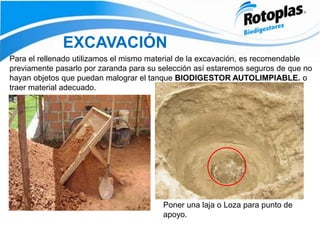

EXCAVACIÓN
Poner una laja o Loza para punto de
apoyo.
Para el rellenado utilizamos el mismo material de la excavación, es recomendable
previamente pasarlo por zaranda para su selección así estaremos seguros de que no
hayan objetos que puedan malograr el tanque BIODIGESTOR AUTOLIMPIABLE. o
traer material adecuado.

EXCAVACIÓN
Si fuese muy profunda la excavación o el terreno deleznables usar entibados o
mezcla de cemento - arena 1,5 con malla gallinero anclado con varilla
metálicas.

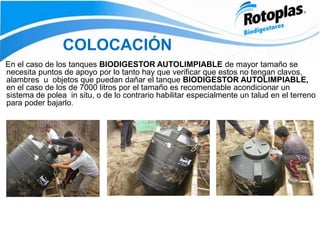

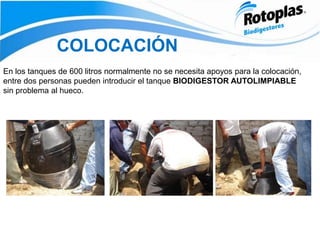

COLOCACIÓN
En el caso de los tanques BIODIGESTOR AUTOLIMPIABLE de mayor tamaño se
necesita puntos de apoyo por lo tanto hay que verificar que estos no tengan clavos,
alambres u objetos que puedan dañar el tanque BIODIGESTOR AUTOLIMPIABLE,
en el caso de los de 7000 litros por el tamaño es recomendable acondicionar un
sistema de polea in situ, o de lo contrario habilitar especialmente un talud en el terreno
para poder bajarlo.

COLOCACIÓN
En los tanques de 600 litros normalmente no se necesita apoyos para la colocación,
entre dos personas pueden introducir el tanque BIODIGESTOR AUTOLIMPIABLE
sin problema al hueco.

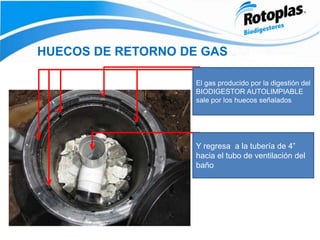

HUECOS DE RETORNO DE GAS
El gas producido por la digestión del
sale por los huecos señalados
Y regresa a la tubería de 4”
hacia el tubo de ventilación del
baño

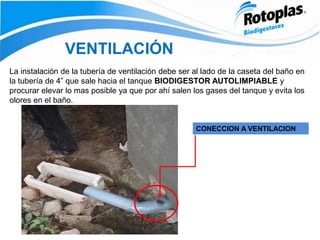

CONECCION A VENTILACION
VENTILACIÓN
La instalación de la tubería de ventilación debe ser al lado de la caseta del baño en
la tubería de 4” que sale hacia el tanque BIODIGESTOR AUTOLIMPIABLE y
procurar elevar lo mas posible ya que por ahí salen los gases del tanque y evita los
olores en el baño.

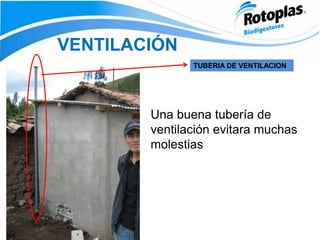

VENTILACIÓN
Una buena tubería de
ventilación evitara muchas
molestias
TUBERIA DE VENTILACION

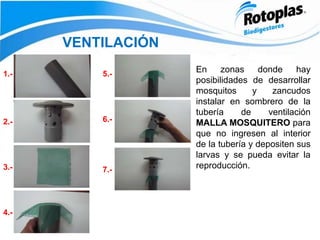

VENTILACIÓN
1.-
2.-
3.-
4.-
5.-
7.-
6.-
En zonas donde hay
posibilidades de desarrollar
mosquitos y zancudos
instalar en sombrero de la
tubería de ventilación
MALLA MOSQUITERO para
que no ingresen al interior
de la tubería y depositen sus
larvas y se pueda evitar la
reproducción.

CAJA DE REGISTRO
La caja de registro es para que retenga todo lo que no es orgánico como
por ejemplo: papeles, paños, bolsas plásticas y otros.

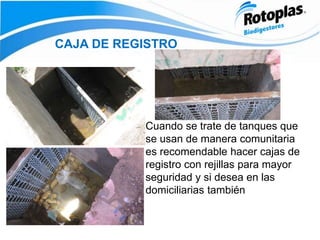

CAJA DE REGISTRO

CAJA DE REGISTRO
Cuando se trate de tanques que
se usan de manera comunitaria
es recomendable hacer cajas de
registro con rejillas para mayor
seguridad y si desea en las
domiciliarias también

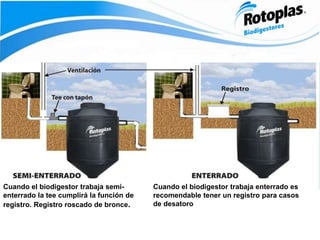

Cuando el biodigestor trabaja semi-
enterrado la tee cumplirá la función de
registro. Registro roscado de bronce.
Cuando el biodigestor trabaja enterrado es
recomendable tener un registro para casos
de desatoro

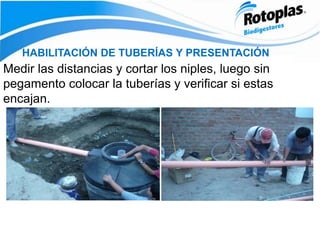

HABILITACIÓN DE TUBERÍAS Y PRESENTACIÓN
Medir las distancias y cortar los niples, luego sin
pegamento colocar la tuberías y verificar si estas
encajan.

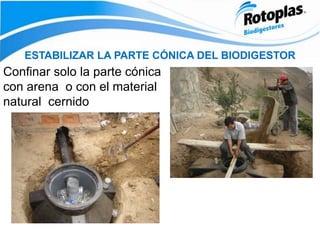

ESTABILIZAR LA PARTE CÓNICA DEL BIODIGESTOR
Confinar solo la parte cónica
con arena o con el material
natural cernido

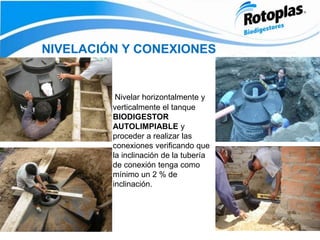

NIVELACIÓN Y CONEXIONES
Nivelar horizontalmente y
verticalmente el tanque
BIODIGESTOR
AUTOLIMPIABLE y
proceder a realizar las
conexiones verificando que
la inclinación de la tubería
de conexión tenga como
mínimo un 2 % de
inclinación.

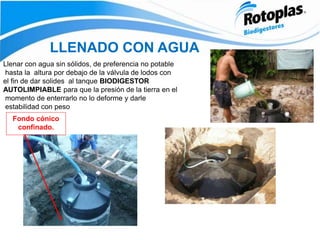

LLENADO CON AGUA
Fondo cónico
confinado.
Llenar con agua sin sólidos, de preferencia no potable
hasta la altura por debajo de la válvula de lodos con
el fin de dar solides al tanque BIODIGESTOR
AUTOLIMPIABLE para que la presión de la tierra en el
momento de enterrarlo no lo deforme y darle
estabilidad con peso

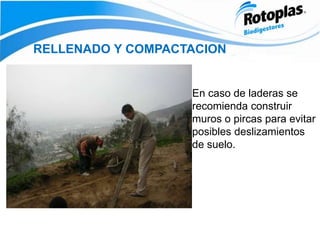

RELLENADO Y COMPACTACION
En caso de laderas se
recomienda construir
muros o pircas para evitar
posibles deslizamientos
de suelo.

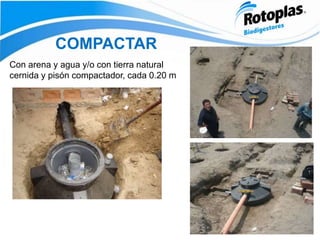

COMPACTAR
Con arena y agua y/o con tierra natural
cernida y pisón compactador, cada 0.20 m

FILTRO Y CONEXIONES
Los aros de plástico que hay en el interior de la cubeta en
la parte superior del BIODIGESTOR AUTOLIMPIABLE
son para el alojamiento de bacterias anaeróbicas.
Previo a la conexión del verificar que las tuberías y
registro estén limpios de material de excavación

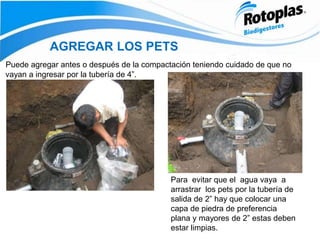

Puede agregar antes o después de la compactación teniendo cuidado de que no
vayan a ingresar por la tubería de 4”.
AGREGAR LOS PETS
Para evitar que el agua vaya a
arrastrar los pets por la tubería de
salida de 2” hay que colocar una
capa de piedra de preferencia
plana y mayores de 2” estas deben
estar limpias.

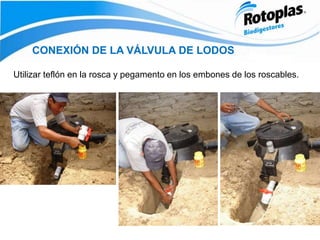

CONEXIÓN DE LA VÁLVULA DE LODOS
Utilizar teflón en la rosca y pegamento en los embones de los roscables.

CAJA DE REGISTRO DE LODOS
Dimensiones de la caja de
registro: según el tamaño del
BIODIGESTOR AUTOLIMPIABLE.
Material de la caja de registro :
ladrillo, concreto, metal,
bloquetas, etc.
El fondo tiene que ser de tierra
Para que pueda absorber el agua
Que sale con los lodos.
Es necesario una tapa para
proteger la válvula.

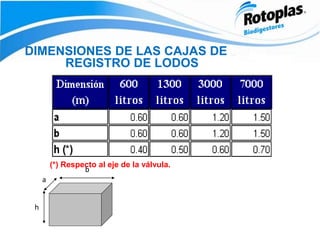

DIMENSIONES DE LAS CAJAS DE
REGISTRO DE LODOS
(*) Respecto al eje de la válvula.
h
a
b

MANTENIMIENTO DEL
 Apertura de válvula máximo a los 24 meses
 Proceso hidráulico (∆H)
 Rellenar con agua para remplazar el agua
que salio en la limpieza del tanque
sin abrir la tapa solo jalando la bomba del
baño.

CANTIDAD DE LODOS A EVACUAR
•Función de calidad de
agua y temperatura, a
mayor temperatura mejor.
•Primera apertura de la válvula
puede ser :
a los 6 meses
máximo a lo 24 meses
•Proceso organoléptico.

El proceso dura de 3 a 4 minutos y a partir de los 6 mese a los 24 meses
Abrir la válvula girándola.
Primero saldrá un liquido
amarillento con olor
Luego de unos segundos
saldrán los lodos sin olor,
si es necesario ayudarse
con una varilla flexible
aperturando el registro.
Cerrar la válvula cuando
empiece a salir nuevamente
agua con olor y no lodo
PROCESO DE LIMPIEZA

PROCESO DE LIMPIEZA
Si existe dificultad para que salgan los
lodos por si solos, se debe abrir el tapón
roscado e introducir una varilla flexible.
Cerrar la válvula cuando empiece a salir
nuevamente agua con olor.

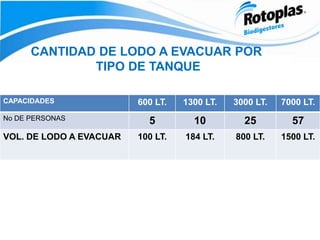

CAPACIDADES 600 LT. 1300 LT. 3000 LT. 7000 LT.
No DE PERSONAS 5 10 25 57
VOL. DE LODO A EVACUAR 100 LT. 184 LT. 800 LT. 1500 LT.
CANTIDAD DE LODO A EVACUAR POR
TIPO DE TANQUE

¿Qué hacer con los lodos?
Luego de secados los lodos, se
retiran y pueden ser utilizados
como mejorador de suelos para
sembrado de plantas no
comestibles.

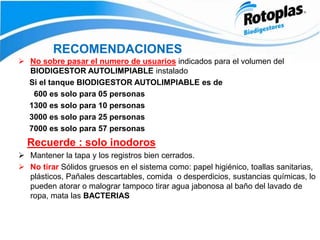

RECOMENDACIONES
 No sobre pasar el numero de usuarios indicados para el volumen del
BIODIGESTOR AUTOLIMPIABLE instalado
Si el tanque BIODIGESTOR AUTOLIMPIABLE es de
600 es solo para 05 personas
Recuerde : solo inodoros
 Mantener la tapa y los registros bien cerrados.
 No tirar Sólidos gruesos en el sistema como: papel higiénico, toallas sanitarias,
plásticos, Pañales descartables, comida o desperdicios, sustancias químicas, lo
pueden atorar o malograr tampoco tirar agua jabonosa al baño del lavado de
ropa, mata las BACTERIAS

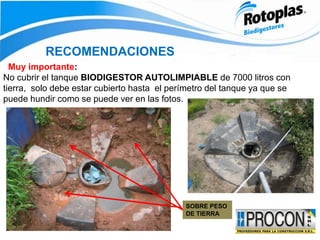

RECOMENDACIONES
Muy importante:
No cubrir el tanque BIODIGESTOR AUTOLIMPIABLE de 7000 litros con
tierra, solo debe estar cubierto hasta el perímetro del tanque ya que se
puede hundir como se puede ver en las fotos.
SOBRE PESO
DE TIERRA

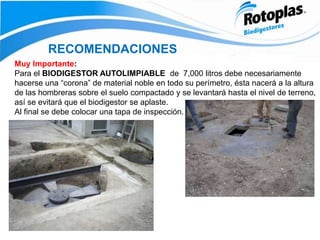

RECOMENDACIONES
Muy Importante:
Para el BIODIGESTOR AUTOLIMPIABLE de 7,000 litros debe necesariamente
hacerse una “corona” de material noble en todo su perímetro, ésta nacerá a la altura
de las hombreras sobre el suelo compactado y se levantará hasta el nivel de terreno,
así se evitará que el biodigestor se aplaste.
Al final se debe colocar una tapa de inspección.

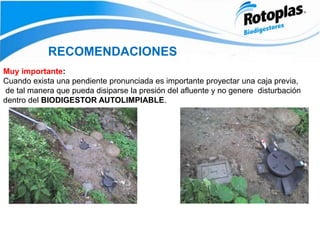

RECOMENDACIONES
Muy importante:
Cuando exista una pendiente pronunciada es importante proyectar una caja previa,
de tal manera que pueda disiparse la presión del afluente y no genere disturbación
dentro del BIODIGESTOR AUTOLIMPIABLE.

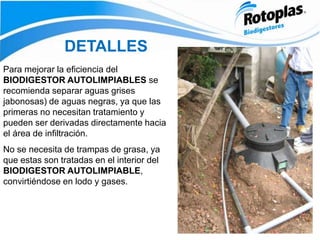

DETALLES
Para mejorar la eficiencia del
BIODIGESTOR AUTOLIMPIABLES se
recomienda separar aguas grises
jabonosas) de aguas negras, ya que las
primeras no necesitan tratamiento y
pueden ser derivadas directamente hacia
el área de infiltración.
No se necesita de trampas de grasa, ya
que estas son tratadas en el interior del
BIODIGESTOR AUTOLIMPIABLE,
convirtiéndose en lodo y gases.

Hacer un buen test de percolacion previo a la instalación para poder determinar la absorción del
terreno,
si el terreno es el adecuado podemos saber si haremos
1. Zanjas de infiltración,
2. Pozos de absorción
3. Humedales artificiales
Según el resultado del test , el espacio que tengamos o por ultimo el nivel freático.
EJEMPLO DE AGUJEROS PARA DETERMINAR LA CAPACIDAD DE PERCOLACION DEL TERRENO.

AREA DE PERCOLACION

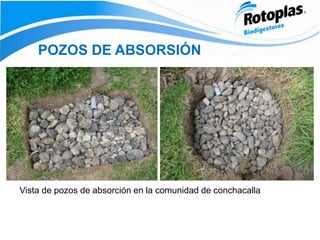

Pozo de absorción.
Con este sistema
no se gana aéreas
verdes y el agua
se pierde en el
pozo.

AREA DE PERCOLACION
UNA BUENA ALTERNATIVA SON
LOS HUMEDALES ARTIFICIALES

RESULTADOS DEL TEST DE PERCOLACIÓN
El resultado que se espera obtener de la prueba descrita anteriormente es:
“El tiempo de infiltración (en minutos) para el
descenso del agua en 1 centímetro”
Ejemplo:
A manera de ejemplo supongamos que se obtuvo que el agua en el
agujero demoró 7 minutos en infiltrar un centímetro, con este dato
ingresamos al cuadro siguiente.

RESULTADOS DEL TEST DE PERCOLACIÓN
Ubicando en el eje horizontal el número que resultó de la prueba, en nuestro caso el
número “7” , se levanta una línea imaginaria hasta que ésta corte a la curva para luego
desde éste punto de intersección trazar otra línea horizontal que corte al eje lateral
como se muestra en la figura, de acuerdo al ejemplo el valor que se obtiene es “50”.
El Área requerida para la infiltración del agua tratada se calcula de acuerdo a la
siguiente formula:
Área= Vol. de Biodigestor
2R
Siguiendo con el ejemplo y asumiendo que estamos instalando un biodigestor de 600
litros, el área que requerimos para infiltrar el agua residual tratada es:
Área= 600 = 6 m2
2x50

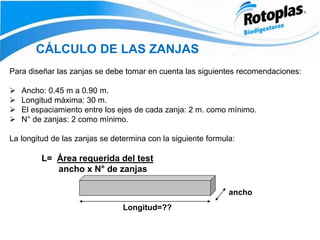

CÁLCULO DE LAS ZANJAS
Para diseñar las zanjas se debe tomar en cuenta las siguientes recomendaciones:
 Ancho: 0.45 m a 0.90 m.
 Longitud máxima: 30 m.
 El espaciamiento entre los ejes de cada zanja: 2 m. como mínimo.
 N° de zanjas: 2 como mínimo.
La longitud de las zanjas se determina con la siguiente formula:
L= Área requerida del test
ancho x N° de zanjas
Longitud=??
ancho

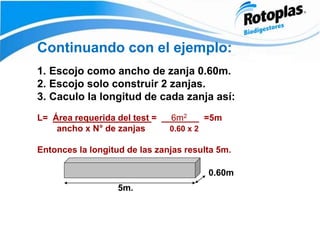

Continuando con el ejemplo:
1. Escojo como ancho de zanja 0.60m.
2. Escojo solo construir 2 zanjas.
3. Caculo la longitud de cada zanja así:
L= Área requerida del test = 6m2 =5m
ancho x N° de zanjas 0.60 x 2
Entonces la longitud de las zanjas resulta 5m.
0.60m
5m.

‘

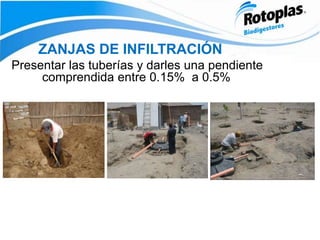

Se recomienda la construcción de zanjas de infiltración para que las plantas puedan aprovechar el
agua tratada, las consideraciones que deben tenerse en cuenta de manera genérica son las
siguientes:
 Procurar una separación mínima de 2 metros entre el fondo de la zanja y el nivel freático (nivel
de aguas subterráneas).
 El ancho de las zanjas estará en función de la capacidad de percolación de los terrenos y podrá
variar entre un mínimo de 0.45 m y un máximo de 0.90 m.
 La longitud máxima de cada zanja; será de 30 m. todas serán de igual longitud, en lo posible.
 Todo campo de absorción tendrá como mínimo dos zanjas.
 El espaciamiento entre los ejes de cada zanja tendrá un valor mínimo de 2 metros.
 La pendiente mínima de los drenes será de 0.15% y un valor máximo de 0.5%.
 La distancia mínima entre la zanja y cualquier árbol debe ser de 3.00m.
Nota: Los detalles del cálculo del área de percolación se
encuentran en la Norma IS 020 del Reglamento Nacional de
Edificaciones y se describe resumidamente en el Anexo N°
1 de esta guía.

CALCULO DE ZANJAS DE INFILTRACION
Clase de
Terreno
Tiempo de
Infiltración
para el
descenso de
1cm
R
(L/m2xdia)
R
(L/m2xdia)
600 litros 1,300 litros 3,000 litros 7,000 litros
Caudal
diario
Área
(m2
)
Longitud de
Tubería
(m)
Caudal
diario
Área
Longitud de
Tubería
Caudal
diario
Área
Longitud
de Tubería
Caudal
diario
Area
Longitud
de
Tubería
Max min
litros/día Míni Máxi Míni Máxi litros/día Míni Máxi Míni Máxi litros/día Míni Máxi Míni Maxi litros/día Míni Máxi Míni Máxi
Rápidos
de 1 a 4
minutos > 70 130 70 300.00 2.31 4.29 3 5 650.00 5.00 9.29 6 12 1500.00 11.54 21.43 14 27 3500.00 26.92 50.00 34 63
Medios
de 4 a 8
minutos 50 - 70 70 50 300.00 4.29 6.00 5 8 650.00 9.29 13.00 12 16 1500.00 21.43 30.00 27 38 3500.00 50.00 70.00 63 88
Lentos
de 8 a 12
minutos 30 - 50 50 30 300.00 6.00 10.00 8 13 650.00 13.00 21.67 16 27 1500.00 30.00 50.00 38 63 3500.00 70.00 116.67 88 146
Muy
lentos
de 12 a 24
minutos 30 - 25 30 25 300.00 10.00 12.00 13 15 650.00 21.67 26.00 27 33 1500.00 50.00 60.00 63 75 3500.00 116.67 140.00 146 175
(*)
más de 24
minutos < 30
(*) Terrenos no recomendados para zanjas de infiltración
ANCHO DE ZANJA 0.80 cm
R = COEFICIENTE DE INFILTRACION (L/m2 X día

ZANJAS DE INFILTRACIÓN
Presentar las tuberías y darles una pendiente
comprendida entre 0.15% a 0.5%

Excavar las zanjas del ancho considerado, la profundidad será de acuerdo a la
cota de salida de la tubería de agua tratada (2”) del BIODIGESTOR
AUTOLIMPIABLE

Colocar piedra chancada de granulometría comprendida entre ½” a 2”,
Pasar el material por una malla para limpiarla y liberarla de arena y tierra.

 -Tubería perforada con orificios menores
a ½” de diámetro (siempre menor al de
la piedra).
 -Orificios espaciados cada 0.10m.
 -La capa de piedra chancada por debajo
de la tubería debe de tener un espesor
de 0.15m.

VISTA DE LAS
TUBERÍAS EN LA
ZANJA DE
INFILTRACIÓN.

Una vez colocadas las tuberías cubrir por encima de estas hasta 0.10m
con piedra chancada.

Una vez puesta la piedra chancada cubrir con tela arpillera o paja para
proteger de la tierra a la tubería cribada, luego la tierra y el grass o plantas
ornamentales

SECCIÓN DE LA ZANJAS DE INFILTRACIÓN
|
V
V
V
0.15m.
0.05m.
0.05m.
TIERRA DE CULTIVO
SIN COMPACTAR.
GRASS
PALASTICO PROTECTOR,
TELE ARPILLERA , CAPA DE
PAJA DE 5 CM
TUBERIA DE INFILTRACION
DE 2” PREFORADA O
CRIBADA
PIEDRA CHANCADA
DE ½” A 2”
0.60 m.

SECCIÓN DE LA ZANJAS DE
INFILTRACIÓN
MODELO DE UNA ZANJA
DE INFILTRACION

POZOS DE ABSORCION
Clase de
Terreno
Tiempo de
Infiltración para
el descenso de
1cm
R
(L/m2
x día)
R
(L/m2
x día)
600 litros 1,300 litros 3,000 litros 7,000 litros
Caudal
diario
Área
(m2
)
Dimensión
Pozo (m)
Caudal
diario
Área
Dimensión
Pozo (m)
Caudal
diario
Área
Dimensión
Pozo (m)
Caudal
diario
Área
Dimensión
Pozo (m)
Max Min
litros/día Mín. Máx. Diame Profun litros/día Mín. Máx. Diame Profun litros/día Mín. Máx. Diame Profun litros/día Mín. Máx. Diame Profun
Rápidos de 1 a 4" > 70 130 70 300.00 2.31 4.29 1.20 1.14 650.00 5.00 9.29 1.50 1.97 1500.00 11.54 21.43 1.80 3.79 3500.00 26.92 50.00 2.50 6.37
Medios de 4 a 8" 50 - 70 70 50 300.00 4.29 6.00 1.20 1.59 650.00 9.29 13.00 1.50 2.76 1500.00 21.43 30.00 1.80 5.31 3500.00 50.00 70.00 2.50 8.91
Lentos de 8 a 12" 30 - 50 50 30 300.00 6.00 10.00 1.20 2.65 650.00 13.00 21.67 1.50 4.60 1500.00 30.00 50.00 1.80 8.84 3500.00 70.00 116.67 2.50 14.85
Muy
lentos de 12 a 24" 30 - 25 30 25 300.00 10.00 12.00 1.20 3.18 650.00 21.67 26.00 1.50 5.52 1500.00 50.00 60.00 1.80 10.61 3500.00 116.67 140.00 2.50 17.83
(*)
más de 24
minutos < 30
(*) Terrenos no recomendados para zanjas de infiltración.
R = COEFICIENTE DE INFILTRACION (L/m2 X día

POZOS DE ABSORSIÓN
Vista de pozos de absorción en la comunidad de conchacalla

POZOS DE ABSORSIÓN
SE CONSTRUYE CUANDO NO SE CUENTA
CON AREA SUFICIENTE PARA LA
INSTALACION DEL CAMPO DE
PERCOLACION O CUANDO EL SUELO SEA
IMPERMEABLE DENTRO DEL PRIMER
METRO DE PROFUNDIDAD, EXISTINEDO
ESTRATOS FAVORABLES A LA
INFILTRACION MAS ABAJO DEL METRO.
EN EL CASO DE PROYECTAR UN POZO DE
ABSORCION EL AREA EFECTIVA LO
CONTITUYE EL AREA LATERAL DEL
CILINDRO (INCLUYENDO EL FONDO). PARA
EL CALCULO SE CONSIDERA EL DIAMETRO
EXTERIOR DEL MURO Y LA ALTURA
QUEDARA FIJADA POR LA DISTANCIA
ENTRE EL PUNTO DE INGRESO DE LOS
LIQUIDOS Y AL FONDO DEL POZO

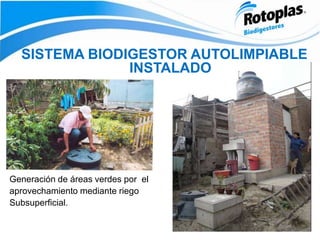

SISTEMA BIODIGESTOR AUTOLIMPIABLE
INSTALADO
Generación de áreas verdes por el
aprovechamiento mediante riego
Subsuperficial.

INSTALACION DE BIODIGESTOR.ppt

Más contenido relacionado

La actualidad más candente

Similar a INSTALACION DE BIODIGESTOR.ppt

Último

INSTALACION DE BIODIGESTOR.ppt
