1. REDES DE COMPUTADORAS Por: Sebastian Yañez

2. Índice 1.1 Que son las redes de computadoras. 1.1.1 Cuales son las ventajas y desventajas. 1.1.2 Como se clasifica la red según su alcance a) red de área local (LAN) b) red de área metropolitana (MAN) c) red de área amplia (WAN) 1.2 que elementos componen una red

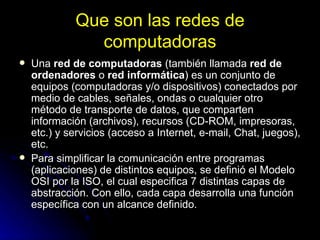

3. Que son las redes de computadoras Una red de computadoras (también llamada red de ordenadores o red informática ) es un conjunto de equipos (computadoras y/o dispositivos) conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos (CD-ROM, impresoras, etc.) y servicios (acceso a Internet, e-mail, Chat, juegos), etc. Para simplificar la comunicación entre programas (aplicaciones) de distintos equipos, se definió el Modelo OSI por la ISO, el cual especifica 7 distintas capas de abstracción. Con ello, cada capa desarrolla una función específica con un alcance definido.

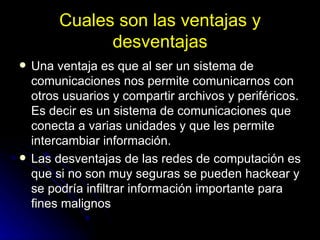

4. Cuales son las ventajas y desventajas Una ventaja es que al ser un sistema de comunicaciones nos permite comunicarnos con otros usuarios y compartir archivos y periféricos. Es decir es un sistema de comunicaciones que conecta a varias unidades y que les permite intercambiar información. Las desventajas de las redes de computación es que si no son muy seguras se pueden hackear y se podría infiltrar información importante para fines malignos

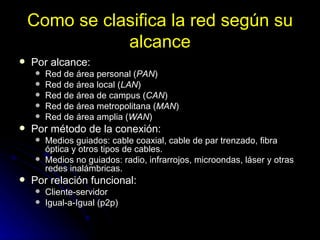

5. Como se clasifica la red según su alcance Por alcance: Red de área personal ( PAN ) Red de área local ( LAN ) Red de área de campus ( CAN ) Red de área metropolitana ( MAN ) Red de área amplia ( WAN ) Por método de la conexión: Medios guiados: cable coaxial, cable de par trenzado, fibra óptica y otros tipos de cables. Medios no guiados: radio, infrarrojos, microondas, láser y otras redes inalámbricas. Por relación funcional: Cliente-servidor Igual-a-Igual (p2p)

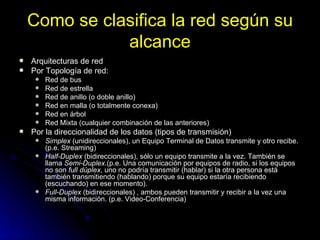

6. Como se clasifica la red según su alcance Arquitecturas de red Por Topología de red: Red de bus Red de estrella Red de anillo (o doble anillo) Red en malla (o totalmente conexa) Red en árbol Red Mixta (cualquier combinación de las anteriores) Por la direccionalidad de los datos (tipos de transmisión) Simplex (unidireccionales), un Equipo Terminal de Datos transmite y otro recibe. (p.e. Streaming) Half-Duplex (bidireccionales), sólo un equipo transmite a la vez. También se llama Semi-Duplex .(p.e. Una comunicación por equipos de radio, si los equipos no son full dúplex , uno no podría transmitir (hablar) si la otra persona está también transmitiendo (hablando) porque su equipo estaría recibiendo (escuchando) en ese momento). Full-Duplex (bidireccionales) , ambos pueden transmitir y recibir a la vez una misma información. (p.e. Video-Conferencia)

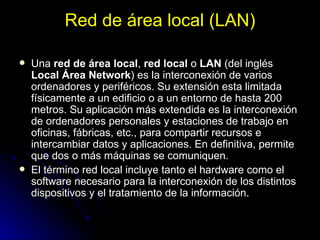

7. Red de área local (LAN) Una red de área local , red local o LAN (del inglés Local Área Network ) es la interconexión de varios ordenadores y periféricos. Su extensión esta limitada físicamente a un edificio o a un entorno de hasta 200 metros. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En definitiva, permite que dos o más máquinas se comuniquen. El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información.

8. Red de área metropolitana (MAN) Una red de área metropolitana ( Metropolitan Área Network o MAN , en inglés) es una red de alta velocidad (banda ancha) que dando cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado (MAN BUCLE), la tecnología de pares de cobre se posiciona como una excelente alternativa para la creación de redes metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad y la carencia de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica. Las Redes MAN BUCLE, se basan en tecnologías Bonding, de forma que los enlaces están formados por múltiples pares de cobre con el fin de ofrecer el ancho de banda necesario.

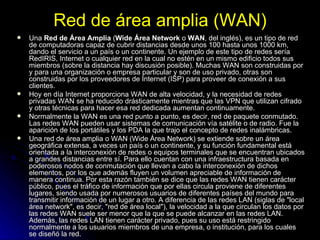

9. Red de área amplia (WAN) Una Red de Área Amplia ( Wide Área Network o WAN , del inglés), es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, dando el servicio a un país o un continente. Un ejemplo de este tipo de redes sería RedIRIS, Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros (sobre la distancia hay discusión posible). Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de Internet (ISP) para proveer de conexión a sus clientes. Hoy en día Internet proporciona WAN de alta velocidad, y la necesidad de redes privadas WAN se ha reducido drásticamente mientras que las VPN que utilizan cifrado y otras técnicas para hacer esa red dedicada aumentan continuamente. Normalmente la WAN es una red punto a punto, es decir, red de paquete conmutado. Las redes WAN pueden usar sistemas de comunicación vía satélite o de radio. Fue la aparición de los portátiles y los PDA la que trajo el concepto de redes inalámbricas. Una red de área amplia o WAN (Wide Área Network) se extiende sobre un área geográfica extensa, a veces un país o un continente, y su función fundamental está orientada a la interconexión de redes o equipos terminales que se encuentran ubicados a grandes distancias entre sí. Para ello cuentan con una infraestructura basada en poderosos nodos de conmutación que llevan a cabo la interconexión de dichos elementos, por los que además fluyen un volumen apreciable de información de manera continua. Por esta razón también se dice que las redes WAN tienen carácter público, pues el tráfico de información que por ellas circula proviene de diferentes lugares, siendo usada por numerosos usuarios de diferentes países del mundo para transmitir información de un lugar a otro. A diferencia de las redes LAN (siglas de "local área network", es decir, "red de área local"), la velocidad a la que circulan los datos por las redes WAN suele ser menor que la que se puede alcanzar en las redes LAN. Además, las redes LAN tienen carácter privado, pues su uso está restringido normalmente a los usuarios miembros de una empresa, o institución, para los cuales se diseñó la red.

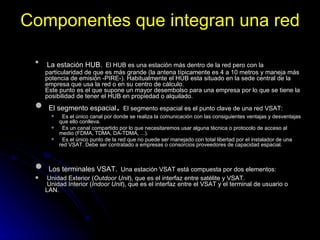

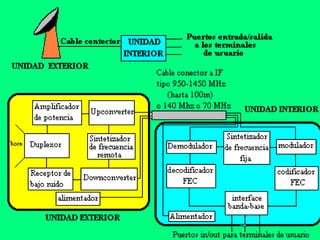

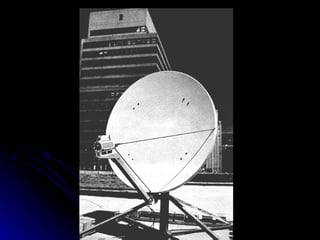

10. Componentes que integran una red La estación HUB. El HUB es una estación más dentro de la red pero con la particularidad de que es más grande (la antena típicamente es 4 a 10 metros y maneja más potencia de emisión -PIRE-). Habitualmente el HUB esta situado en la sede central de la empresa que usa la red o en su centro de cálculo. Este punto es el que supone un mayor desembolso para una empresa por lo que se tiene la posibilidad de tener el HUB en propiedad o alquilado. El segmento espacial . El segmento espacial es el punto clave de una red VSAT: Es el único canal por donde se realiza la comunicación con las consiguientes ventajas y desventajas que ello conlleva. Es un canal compartido por lo que necesitaremos usar alguna técnica o protocolo de acceso al medio (FDMA, TDMA, DA-TDMA, ...). Es el único punto de la red que no puede ser manejado con total libertad por el instalador de una red VSAT. Debe ser contratado a empresas o consorcios proveedores de capacidad espacial. Los terminales VSAT. Una estación VSAT está compuesta por dos elementos: Unidad Exterior ( Outdoor Unit ), que es el interfaz entre satélite y VSAT. Unidad Interior ( Indoor Unit ), que es el interfaz entre el VSAT y el terminal de usuario o LAN.

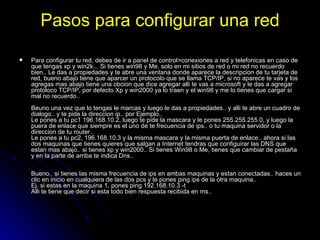

14. Pasos para configurar una red Para configurar tu red, debes de ir a panel de control>conexiones a red y telefonicas en caso de que tengas xp y win2k... Si tienes win98 y Me, solo en mi sitios de red o mi red no recuerdo bien.. Le das a propiedades y te abre una ventana donde aparece la descripcion de tu tarjeta de red, bueno abajo tiene que aparcer un protocolo que se llama TCP/IP, si no aparece te vas y los agregas mas abajo tiene una obcion que dice agregar alli te vas a microsoft y le das a agregar protoloco TCP/IP, por defecto Xp y win2000 ya lo traen y el win98 y me lo tienes que cargar si mal no recuerdo.. Beuno una vez que lo tengas le marcas y luego le das a propiedades.. y alli te abre un cuadro de dialogo.. y te pide la direccion ip.. por Ejemplo.. Le pones a tu pc1 196.168.10.2, luego te pide la mascara y le pones 255.255.255.0, y luego la puera de enlace que siempre es el uno de te frecuencia de ips.. o tu maquina servidor o la direccion de tu router.. Le pones a tu pc2, 196.168.10.3 y la misma mascara y la misma puerta de enlace.. ahora si las dos maquinas que tienes quieres que salgan a Internet tendras que configuirar las DNS que estan mas abajo.. si tienes xp y win2000.. Si tienes Win98 o Me, tienes que cambiar de pestaña y en la parte de arriba te indica Dns.. Bueno.. si tienes las misma frecuencia de ips en ambas maquinas y estan conectadas.. haces un clic en inicio en cualquiera de las dos pcs y le pones ping ips de la otra maquina.. Ej. si estas en la maquina 1, pones ping 192.168.10.3 -t Alli te tiene que decir si esta todo bien respuesta recibida en ms..

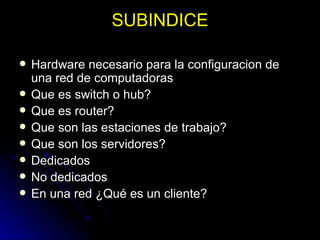

15. SUBINDICE Hardware necesario para la configuracion de una red de computadoras Que es switch o hub? Que es router? Que son las estaciones de trabajo? Que son los servidores? Dedicados No dedicados En una red ¿Qué es un cliente?

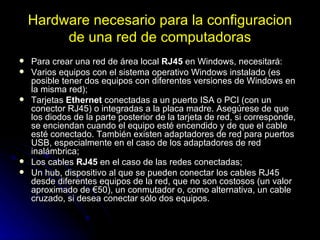

16. Hardware necesario para la configuracion de una red de computadoras Para crear una red de área local RJ45 en Windows, necesitará: Varios equipos con el sistema operativo Windows instalado (es posible tener dos equipos con diferentes versiones de Windows en la misma red); Tarjetas Ethernet conectadas a un puerto ISA o PCI (con un conector RJ45) o integradas a la placa madre. Asegúrese de que los diodos de la parte posterior de la tarjeta de red, si corresponde, se enciendan cuando el equipo esté encendido y de que el cable esté conectado. También existen adaptadores de red para puertos USB, especialmente en el caso de los adaptadores de red inalámbrica; Los cables RJ45 en el caso de las redes conectadas; Un hub, dispositivo al que se pueden conectar los cables RJ45 desde diferentes equipos de la red, que no son costosos (un valor aproximado de €50), un conmutador o, como alternativa, un cable cruzado, si desea conectar sólo dos equipos.

17. Que es switch o hub? En informática un hub o concentrador es un equipo de redes que permite conectar entre sí otros equipos y retransmite los paquetes que recibe desde cualquiera de ellos a todos los demás. Los hubs han dejado de ser utilizados, debido al gran nivel de colisiones y tráfico de red que propician.

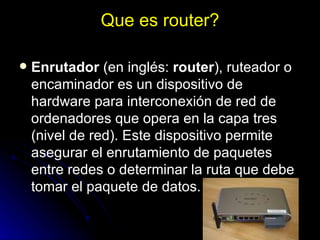

18. Que es router? Enrutador (en inglés: router ), ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Este dispositivo permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

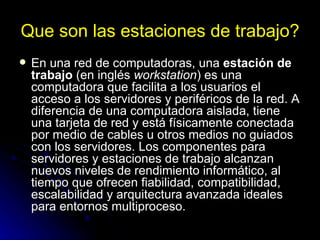

19. Que son las estaciones de trabajo? En una red de computadoras, una estación de trabajo (en inglés workstation ) es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red. A diferencia de una computadora aislada, tiene una tarjeta de red y está físicamente conectada por medio de cables u otros medios no guiados con los servidores. Los componentes para servidores y estaciones de trabajo alcanzan nuevos niveles de rendimiento informático, al tiempo que ofrecen fiabilidad, compatibilidad, escalabilidad y arquitectura avanzada ideales para entornos multiproceso.

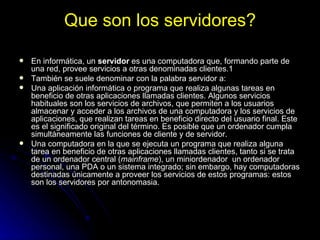

20. Que son los servidores? En informática, un servidor es una computadora que, formando parte de una red, provee servicios a otras denominadas clientes.1 También se suele denominar con la palabra servidor a: Una aplicación informática o programa que realiza algunas tareas en beneficio de otras aplicaciones llamadas clientes. Algunos servicios habituales son los servicios de archivos, que permiten a los usuarios almacenar y acceder a los archivos de una computadora y los servicios de aplicaciones, que realizan tareas en beneficio directo del usuario final. Este es el significado original del término. Es posible que un ordenador cumpla simultáneamente las funciones de cliente y de servidor. Una computadora en la que se ejecuta un programa que realiza alguna tarea en beneficio de otras aplicaciones llamadas clientes, tanto si se trata de un ordenador central ( mainframe ), un miniordenador un ordenador personal, una PDA o un sistema integrado; sin embargo, hay computadoras destinadas únicamente a proveer los servicios de estos programas: estos son los servidores por antonomasia.

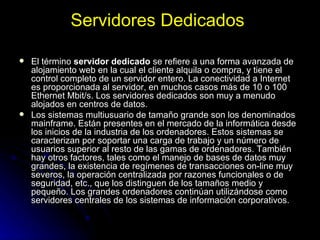

21. Servidores Dedicados El término servidor dedicado se refiere a una forma avanzada de alojamiento web en la cual el cliente alquila o compra, y tiene el control completo de un servidor entero. La conectividad a Internet es proporcionada al servidor, en muchos casos más de 10 o 100 Ethernet Mbit/s. Los servidores dedicados son muy a menudo alojados en centros de datos. Los sistemas multiusuario de tamaño grande son los denominados mainframe. Están presentes en el mercado de la informática desde los inicios de la industria de los ordenadores. Estos sistemas se caracterizan por soportar una carga de trabajo y un número de usuarios superior al resto de las gamas de ordenadores. También hay otros factores, tales como el manejo de bases de datos muy grandes, la existencia de regímenes de transacciones on-line muy severos, la operación centralizada por razones funcionales o de seguridad, etc., que los distinguen de los tamaños medio y pequeño. Los grandes ordenadores continúan utilizándose como servidores centrales de los sistemas de información corporativos.

22. En una red ¿Qué es un cliente? En el contexto de las redes de Ordenadores, se llama cliente de Red o cliente software a toda aquella entidad software que realiza de alguna manera peticiones de servicio a los proveedores del mismo. De esta manera, un cliente software lanzará peticiones en forma de mensajes a un servidor software que las procesará. Después de este procesado, el servidor transmitirá la respuesta al cliente. Tanto el cliente como el servidor forman parte del modelo llamado cliente-servidor, que es básico en los sistemas distribuidos. Un ejemplo de sistema distribuido es una red de ordenadores.

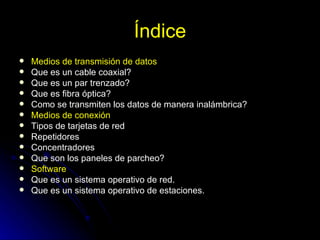

23. Índice Medios de transmisión de datos Que es un cable coaxial? Que es un par trenzado? Que es fibra óptica? Como se transmiten los datos de manera inalámbrica? Medios de conexión Tipos de tarjetas de red Repetidores Concentradores Que son los paneles de parcheo? Software Que es un sistema operativo de red. Que es un sistema operativo de estaciones.

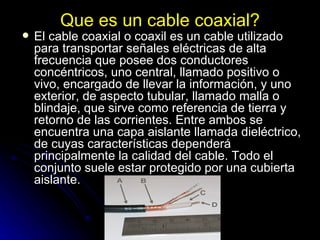

24. Que es un cable coaxial? El cable coaxial o coaxil es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado positivo o vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante.

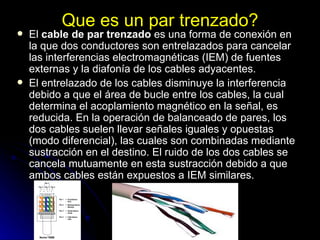

25. Que es un par trenzado? El cable de par trenzado es una forma de conexión en la que dos conductores son entrelazados para cancelar las interferencias electromagnéticas (IEM) de fuentes externas y la diafonía de los cables adyacentes. El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento magnético en la señal, es reducida. En la operación de balanceado de pares, los dos cables suelen llevar señales iguales y opuestas (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se cancela mutuamente en esta sustracción debido a que ambos cables están expuestos a IEM similares.

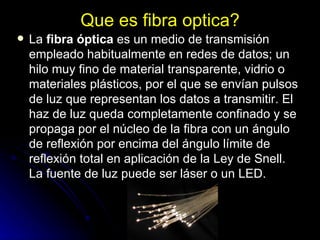

26. Que es fibra optica? La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total en aplicación de la Ley de Snell. La fuente de luz puede ser láser o un LED.

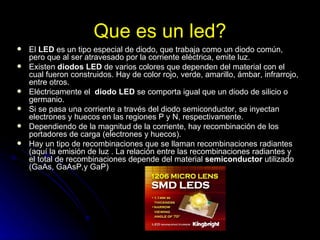

27. Que es un led? El LED es un tipo especial de diodo, que trabaja como un diodo común, pero que al ser atravesado por la corriente eléctrica, emite luz. Existen diodos LED de varios colores que dependen del material con el cual fueron construidos. Hay de color rojo, verde, amarillo, ámbar, infrarrojo, entre otros. Eléctricamente el diodo LED se comporta igual que un diodo de silicio o germanio. Si se pasa una corriente a través del diodo semiconductor, se inyectan electrones y huecos en las regiones P y N, respectivamente. Dependiendo de la magnitud de la corriente, hay recombinación de los portadores de carga (electrones y huecos). Hay un tipo de recombinaciones que se llaman recombinaciones radiantes (aquí la emisión de luz . La relación entre las recombinaciones radiantes y el total de recombinaciones depende del material semiconductor utilizado (GaAs, GaAsP,y GaP)

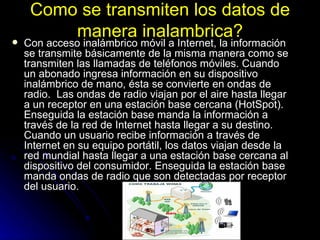

28. Como se transmiten los datos de manera inalambrica? Con acceso inalámbrico móvil a Internet, la información se transmite básicamente de la misma manera como se transmiten las llamadas de teléfonos móviles. Cuando un abonado ingresa información en su dispositivo inalámbrico de mano, ésta se convierte en ondas de radio. Las ondas de radio viajan por el aire hasta llegar a un receptor en una estación base cercana (HotSpot). Enseguida la estación base manda la información a través de la red de Internet hasta llegar a su destino. Cuando un usuario recibe información a través de Internet en su equipo portátil, los datos viajan desde la red mundial hasta llegar a una estación base cercana al dispositivo del consumidor. Enseguida la estación base manda ondas de radio que son detectadas por receptor del usuario.

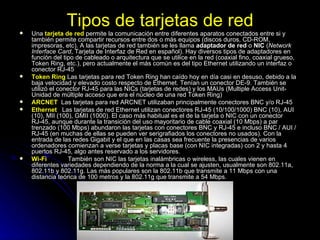

29. Tipos de tarjetas de red Una tarjeta de red permite la comunicación entre diferentes aparatos conectados entre si y también permite compartir recursos entre dos o más equipos (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama adaptador de red o NIC ( Network Interface Card , Tarjeta de Interfaz de Red en español). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando un interfaz o conector RJ-45 Token Ring Las tarjetas para red Token Ring han caído hoy en día casi en desuso, debido a la baja velocidad y elevado costo respecto de Ethernet. Tenían un conector DE-9. También se utilizó el conector RJ-45 para las NICs (tarjetas de redes) y los MAUs (Multiple Access Unit- Unidad de múltiple acceso que era el núcleo de una red Token Ring) ARCNET Las tarjetas para red ARCNET utilizaban principalmente conectores BNC y/o RJ-45 Ethernet Las tarjetas de red Ethernet utilizan conectores RJ-45 (10/100/1000) BNC (10), AUI (10), MII (100), GMII (1000). El caso más habitual es el de la tarjeta o NIC con un conector RJ-45, aunque durante la transición del uso mayoritario de cable coaxial (10 Mbps) a par trenzado (100 Mbps) abundaron las tarjetas con conectores BNC y RJ-45 e incluso BNC / AUI / RJ-45 (en muchas de ellas se pueden ver serigrafiados los conectores no usados). Con la entrada de las redes Gigabit y el que en las casas sea frecuente la presencias de varios ordenadores comienzan a verse tarjetas y placas base (con NIC integradas) con 2 y hasta 4 puertos RJ-45, algo antes reservado a los servidores. Wi-Fi También son NIC las tarjetas inalámbricas o wireless, las cuales vienen en diferentes variedades dependiendo de la norma a la cual se ajusten, usualmente son 802.11a, 802.11b y 802.11g. Las más populares son la 802.11b que transmite a 11 Mbps con una distancia teórica de 100 metros y la 802.11g que transmite a 54 Mbps.

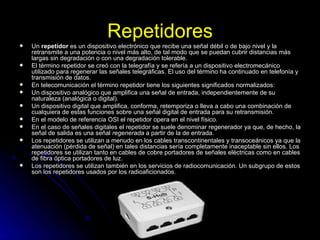

30. Repetidores Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable. El término repetidor se creó con la telegrafía y se refería a un dispositivo electromecánico utilizado para regenerar las señales telegráficas. El uso del término ha continuado en telefonía y transmisión de datos. En telecomunicación el término repetidor tiene los siguientes significados normalizados: Un dispositivo analógico que amplifica una señal de entrada, independientemente de su naturaleza (analógica o digital). Un dispositivo digital que amplifica, conforma, retemporiza o lleva a cabo una combinación de cualquiera de estas funciones sobre una señal digital de entrada para su retransmisión. En el modelo de referencia OSI el repetidor opera en el nivel físico. En el caso de señales digitales el repetidor se suele denominar regenerador ya que, de hecho, la señal de salida es una señal regenerada a partir de la de entrada. Los repetidores se utilizan a menudo en los cables transcontinentales y transoceánicos ya que la atenuación (pérdida de señal) en tales distancias sería completamente inaceptable sin ellos. Los repetidores se utilizan tanto en cables de cobre portadores de señales eléctricas como en cables de fibra óptica portadores de luz. Los repetidores se utilizan también en los servicios de radiocomunicación. Un subgrupo de estos son los repetidores usados por los radioaficionados.

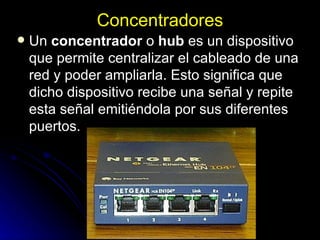

31. Concentradores Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

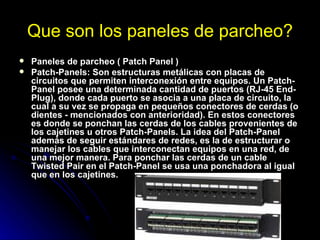

32. Que son los paneles de parcheo? Paneles de parcheo ( Patch Panel ) Patch-Panels: Son estructuras metálicas con placas de circuitos que permiten interconexión entre equipos. Un Patch-Panel posee una determinada cantidad de puertos (RJ-45 End-Plug), donde cada puerto se asocia a una placa de circuito, la cual a su vez se propaga en pequeños conectores de cerdas (o dientes - mencionados con anterioridad). En estos conectores es donde se ponchan las cerdas de los cables provenientes de los cajetines u otros Patch-Panels. La idea del Patch-Panel además de seguir estándares de redes, es la de estructurar o manejar los cables que interconectan equipos en una red, de una mejor manera. Para ponchar las cerdas de un cable Twisted Pair en el Patch-Panel se usa una ponchadora al igual que en los cajetines.

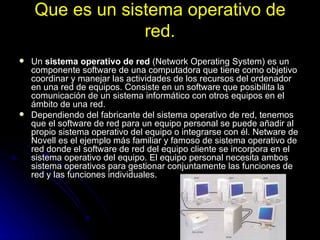

33. Que es un sistema operativo de red. Un sistema operativo de red (Network Operating System) es un componente software de una computadora que tiene como objetivo coordinar y manejar las actividades de los recursos del ordenador en una red de equipos. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red. Dependiendo del fabricante del sistema operativo de red, tenemos que el software de red para un equipo personal se puede añadir al propio sistema operativo del equipo o integrarse con él. Netware de Novell es el ejemplo más familiar y famoso de sistema operativo de red donde el software de red del equipo cliente se incorpora en el sistema operativo del equipo. El equipo personal necesita ambos sistema operativos para gestionar conjuntamente las funciones de red y las funciones individuales.

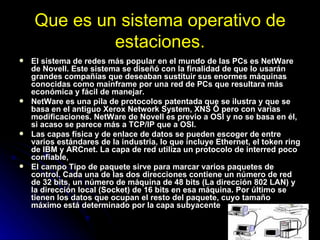

34. Que es un sistema operativo de estaciones. El sistema de redes más popular en el mundo de las PCs es NetWare de Novell. Este sistema se diseñó con la finalidad de que lo usarán grandes compañías que deseaban sustituir sus enormes máquinas conocidas como mainframe por una red de PCs que resultara más económica y fácil de manejar. NetWare es una pila de protocolos patentada que se ilustra y que se basa en el antiguo Xerox Network System, XNS Ô pero con varias modificaciones. NetWare de Novell es previo a OSI y no se basa en él, si acaso se parece más a TCP/IP que a OSI. Las capas física y de enlace de datos se pueden escoger de entre varios estándares de la industria, lo que incluye Ethernet, el token ring de IBM y ARCnet. La capa de red utiliza un protocolo de interred poco confiable, El campo Tipo de paquete sirve para marcar varios paquetes de control. Cada una de las dos direcciones contiene un número de red de 32 bits, un número de máquina de 48 bits (La dirección 802 LAN) y la dirección local (Socket) de 16 bits en esa máquina. Por último se tienen los datos que ocupan el resto del paquete, cuyo tamaño máximo está determinado por la capa subyacente

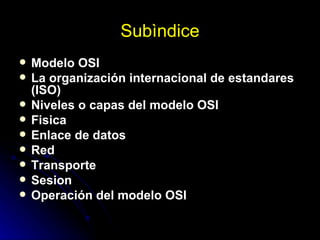

35. Subìndice Modelo OSI La organización internacional de estandares (ISO) Niveles o capas del modelo OSI Fisica Enlace de datos Red Transporte Sesion Operación del modelo OSI

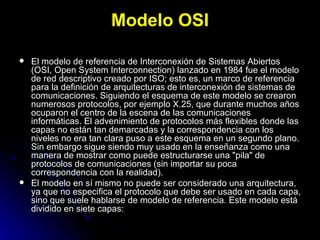

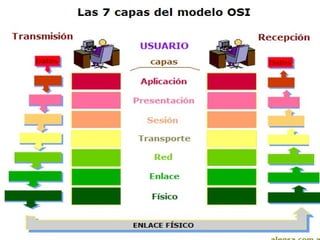

36. Modelo OSI El modelo de referencia de Interconexión de Sistemas Abiertos (OSI, Open System Interconnection) lanzado en 1984 fue el modelo de red descriptivo creado por ISO; esto es, un marco de referencia para la definición de arquitecturas de interconexión de sistemas de comunicaciones. Siguiendo el esquema de este modelo se crearon numerosos protocolos, por ejemplo X.25, que durante muchos años ocuparon el centro de la escena de las comunicaciones informáticas. El advenimiento de protocolos más flexibles donde las capas no están tan demarcadas y la correspondencia con los niveles no era tan clara puso a este esquema en un segundo plano. Sin embargo sigue siendo muy usado en la enseñanza como una manera de mostrar como puede estructurarse una "pila" de protocolos de comunicaciones (sin importar su poca correspondencia con la realidad). El modelo en sí mismo no puede ser considerado una arquitectura, ya que no especifica el protocolo que debe ser usado en cada capa, sino que suele hablarse de modelo de referencia. Este modelo está dividido en siete capas:

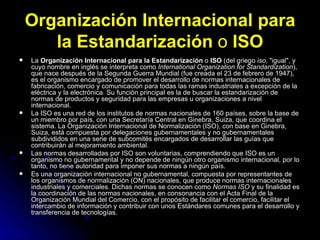

38. Organización Internacional para la Estandarización o ISO La Organización Internacional para la Estandarización o ISO (del griego iso , "igual", y cuyo nombre en inglés se interpreta como International Organization for Standardization ), que nace después de la Segunda Guerra Mundial (fue creada el 23 de febrero de 1947), es el organismo encargado de promover el desarrollo de normas internacionales de fabricación, comercio y comunicación para todas las ramas industriales a excepción de la eléctrica y la electrónica. Su función principal es la de buscar la estandarización de normas de productos y seguridad para las empresas u organizaciones a nivel internacional. La ISO es una red de los institutos de normas nacionales de 160 países, sobre la base de un miembro por país, con una Secretaría Central en Ginebra, Suiza, que coordina el sistema. La Organización Internacional de Normalización (ISO), con base en Ginebra, Suiza, está compuesta por delegaciones gubernamentales y no gubernamentales subdivididos en una serie de subcomités encargados de desarrollar las guías que contribuirán al mejoramiento ambiental. Las normas desarrolladas por ISO son voluntarias, comprendiendo que ISO es un organismo no gubernamental y no depende de ningún otro organismo internacional, por lo tanto, no tiene autoridad para imponer sus normas a ningún país. Es una organización internacional no gubernamental, compuesta por representantes de los organismos de normalización (ON) nacionales, que produce normas internacionales industriales y comerciales. Dichas normas se conocen como Normas ISO y su finalidad es la coordinación de las normas nacionales, en consonancia con el Acta Final de la Organización Mundial del Comercio, con el propósito de facilitar el comercio, facilitar el intercambio de información y contribuir con unos Estándares comunes para el desarrollo y transferencia de tecnologías.

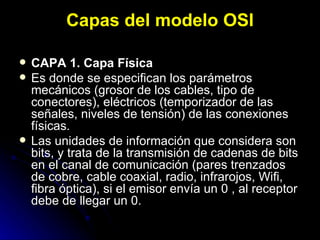

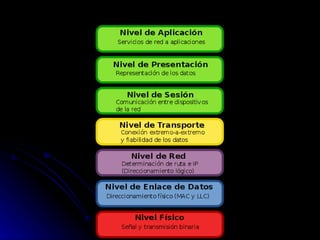

40. Capas del modelo OSI CAPA 1. Capa Física Es donde se especifican los parámetros mecánicos (grosor de los cables, tipo de conectores), eléctricos (temporizador de las señales, niveles de tensión) de las conexiones físicas. Las unidades de información que considera son bits, y trata de la transmisión de cadenas de bits en el canal de comunicación (pares trenzados de cobre, cable coaxial, radio, infrarojos, Wifi, fibra óptica), si el emisor envía un 0 , al receptor debe de llegar un 0.

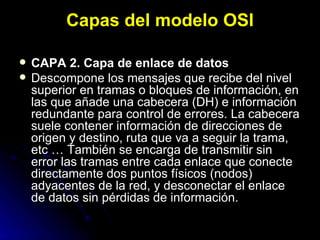

41. Capas del modelo OSI CAPA 2. Capa de enlace de datos Descompone los mensajes que recibe del nivel superior en tramas o bloques de información, en las que añade una cabecera (DH) e información redundante para control de errores. La cabecera suele contener información de direcciones de origen y destino, ruta que va a seguir la trama, etc … También se encarga de transmitir sin error las tramas entre cada enlace que conecte directamente dos puntos físicos (nodos) adyacentes de la red, y desconectar el enlace de datos sin pérdidas de información.

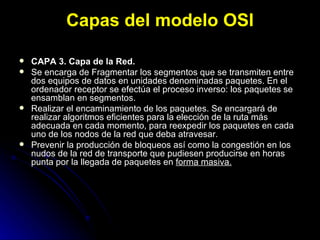

42. Capas del modelo OSI CAPA 3. Capa de la Red. Se encarga de Fragmentar los segmentos que se transmiten entre dos equipos de datos en unidades denominadas paquetes. En el ordenador receptor se efectúa el proceso inverso: los paquetes se ensamblan en segmentos. Realizar el encaminamiento de los paquetes. Se encargará de realizar algoritmos eficientes para la elección de la ruta más adecuada en cada momento, para reexpedir los paquetes en cada uno de los nodos de la red que deba atravesar. Prevenir la producción de bloqueos así como la congestión en los nudos de la red de transporte que pudiesen producirse en horas punta por la llegada de paquetes en forma masiva.

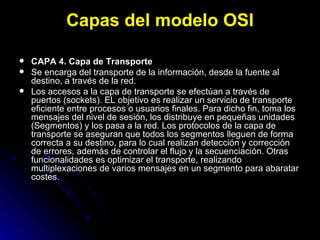

43. Capas del modelo OSI CAPA 4. Capa de Transporte Se encarga del transporte de la información, desde la fuente al destino, a través de la red. Los accesos a la capa de transporte se efectúan a través de puertos (sockets). EL objetivo es realizar un servicio de transporte eficiente entre procesos o usuarios finales. Para dicho fin, toma los mensajes del nivel de sesión, los distribuye en pequeñas unidades (Segmentos) y los pasa a la red. Los protocolos de la capa de transporte se aseguran que todos los segmentos lleguen de forma correcta a su destino, para lo cual realizan detección y corrección de errores, además de controlar el flujo y la secuenciación. Otras funcionalidades es optimizar el transporte, realizando multiplexaciones de varios mensajes en un segmento para abaratar costes.

44. Capas del modelo OSI CAPA 5. Capa de sesión Cuando se realiza una transferencia entre dos ordenadores se establece una sesión de comunicaciones entre ambos. La capa de sesión es responsable de : Actuar de interfaz entre el usuario y la red, gestionando el establecimiento de la conexión entre procesos remotos. Establecer un dialogo entre dos equipos remotos para controlar la forma en que se intercambian los datos. Identificar los usuarios de procesos remotos Cuando se corta la conexión de forma anormal, en la capa de transporte o en inferiores, la capa de sesión puede encargarse de restablecer la sesión de forma transparente al usuario. Su función es aumentar la fiabilidad de la comunicación obtenible por las capas inferiores, proporcionando el control de la comunicación entre aplicaciones al establecer, gestionar y cerrar sesiones o conexiones entre las aplicaciones que se comunican .

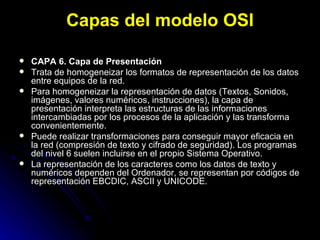

45. Capas del modelo OSI CAPA 6. Capa de Presentación Trata de homogeneizar los formatos de representación de los datos entre equipos de la red. Para homogeneizar la representación de datos (Textos, Sonidos, imágenes, valores numéricos, instrucciones), la capa de presentación interpreta las estructuras de las informaciones intercambiadas por los procesos de la aplicación y las transforma convenientemente. Puede realizar transformaciones para conseguir mayor eficacia en la red (compresión de texto y cifrado de seguridad). Los programas del nivel 6 suelen incluirse en el propio Sistema Operativo. La representación de los caracteres como los datos de texto y numéricos dependen del Ordenador, se representan por códigos de representación EBCDIC, ASCII y UNICODE.

46. Capas del modelo OSI CAPA 7. Capa de Aplicación Dos ordenadores se intercomunican a través de procesos, correspondiente a unas determinadas aplicaciones. El intercambio de información entre dos procesos se efectúa por medio de algún protocolo de la capa de aplicación. Algunos protocolos de la capa de aplicación son TELNET, FTP, SMTP, POP3, DNS, RTP,HTTP. TELNET : Es una aplicación que permite desde nuestro sitio y con el teclado y la pantalla de nuestro Ordenador, conectarnos a otro ordenador remoto a través de la red. FTP : Es una herramienta que te permite, a través de la red, copiar ficheros de un ordenador a otro. SMTP : Es un servicio de correo a través de servidores, usando un protocolo estándar para enviar y para recibir el correo. POP3 : Protocolo POP ( Protocolo de oficina de correos ), permite recoger el correo electrónico en un servidor remoto. DNS : El servicio permite, una vez configurado, que tu web y tu correo electrónico sean localizados desde cualquier lugar del mundo mediante tu nombre de dominio. RTP : (Real-Time Transfer Protocol) se utiliza para encapsular VoIP paquetes de datos dentro de paquetes UDP. HTTP: Protocolo de Transmisión Hipertexto. Protocolo de comunicaciones utilizado por los programas clientes y servidores de WWW para comunicarse entre sí.

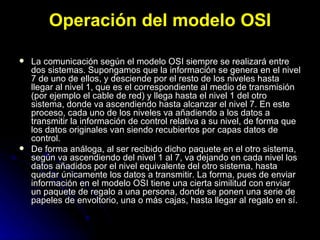

48. Operación del modelo OSI La comunicación según el modelo OSI siempre se realizará entre dos sistemas. Supongamos que la información se genera en el nivel 7 de uno de ellos, y desciende por el resto de los niveles hasta llegar al nivel 1, que es el correspondiente al medio de transmisión (por ejemplo el cable de red) y llega hasta el nivel 1 del otro sistema, donde va ascendiendo hasta alcanzar el nivel 7. En este proceso, cada uno de los niveles va añadiendo a los datos a transmitir la información de control relativa a su nivel, de forma que los datos originales van siendo recubiertos por capas datos de control. De forma análoga, al ser recibido dicho paquete en el otro sistema, según va ascendiendo del nivel 1 al 7, va dejando en cada nivel los datos añadidos por el nivel equivalente del otro sistema, hasta quedar únicamente los datos a transmitir. La forma, pues de enviar información en el modelo OSI tiene una cierta similitud con enviar un paquete de regalo a una persona, donde se ponen una serie de papeles de envoltorio, una o más cajas, hasta llegar al regalo en sí.
