Este documento describe los conceptos básicos de las redes informáticas, incluyendo los tipos de redes LAN, CAN, MAN y WAN según su área de cobertura, los dispositivos y componentes de red como tarjetas de red, concentradores, repetidores, bridges y routers, y las ventajas de implementar una red dentro de una organización.

1. LORENTY TRIANA SANDY LILIANA
SEGUNDO ¨B¨
EDUCACION
PRIMARIA

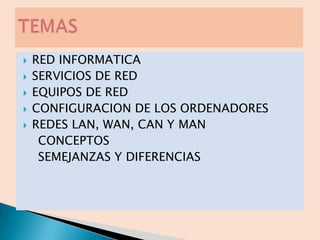

2.  RED INFORMATICA
 SERVICIOS DE RED
 EQUIPOS DE RED
 CONFIGURACION DE LOS ORDENADORES
 REDES LAN, WAN, CAN Y MAN
CONCEPTOS
SEMEJANZAS Y DIFERENCIAS

3.  Es un conjunto de equipos informáticos y software conectados
entre sí por medio de dispositivos físicos que envían y reciben
impulsos eléctricos, ondas electromagnéticas o cualquier otro
medio para el transporte de datos, con la finalidad de compartir
información, recursos y ofrecer servicios.
 Clasificación de las Redes:
 Red de área personal
 Red inalámbrica de área personal
 Red de área local
 Red de área local inalámbrica
 Red de área de campus
 Red de área metropolitana
 Redes de área amplia
 Red de área de almacenamiento
 Red de área local virtual

4.  La finalidad de una red es que los usurarios de los sistemas
informáticos de una organización puedan hacer un mejor uso de
los mismos mejorando de este modo el rendimiento global de la
organización Así las organizaciones obtienen una serie de
ventajas del uso de las redes en sus entornos de trabajo, como
pueden ser:
 Mayor facilidad de comunicación.
 Mejora de la competitividad.
 Mejora de la dinámica de grupo.
 Reducción del presupuesto para proceso de datos.
 Reducción de los costos de proceso por usuario.
 Mejoras en la administración de los programas.
 Mejoras en la integridad de los datos.
 Mejora en los tiempos de respuesta.
 Flexibilidad en el proceso de datos.
 Mayor variedad de programas.
 Mayor facilidad de uso.
 Mejor seguridad.

5.  NIC/MAU (Tarjeta de red).
 Concentradores
 Repetidores
 Bridges
 Routers
 Gateways
 Servidores de terminales e impresoras

6.  Network Interface Card (Tarjeta de interfaz de red) o
Medium Access Unit (unidad de acceso al medio). Es
el dispositivo que conecta la estación (ordenador u
otro equipo de red) con el medio físico. Se suele
hablar de tarjetas en el caso de los ordenadores, ya
que la presentación suele ser como una tarjeta de
ampliación de los mismos, diferente de la placa de
CPU, aunque cada vez son más los equipos que
disponen de interfaz de red, principalmente
Ethernet, incorporado.
A veces, es necesario, además de la tarjeta de red, un
transceptor. Este es un dispositivo que se conecta al
medio físico y a la tarjeta, bien porque no sea posible
la conexión directa (10base5) o porque el medio sea
distinto del que utiliza la tarjeta.

7.  Son equipos que permiten estructurar el
cableado de las redes. La variedad de tipos y
características de estos equipos es muy grande.
En un principio eran solo concentradores de
cableado, pero cada vez disponen de mayor
número de capacidades, como aislamiento de
tramos de red, capacidad de conmutación de las
salidas para aumentar la capacidad de la
red, gestión remota, etc. La tendencia es a
incorporar más funciones en el concentrador.
Existen concentradores para todo tipo de medios
físicos.

8.  Son equipos que actúan a nivel físico.
Prolongan la longitud de la red uniendo dos
segmentos y amplificando la señal, pero
junto con ella amplifican también el ruido. La
red sigue siendo una sola, con lo cual, siguen
siendo válidas las limitaciones en cuanto al
número de estaciones que pueden compartir
el medio.

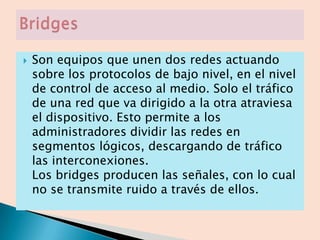

9.  Son equipos que unen dos redes actuando
sobre los protocolos de bajo nivel, en el nivel
de control de acceso al medio. Solo el tráfico
de una red que va dirigido a la otra atraviesa
el dispositivo. Esto permite a los
administradores dividir las redes en
segmentos lógicos, descargando de tráfico
las interconexiones.
Los bridges producen las señales, con lo cual
no se transmite ruido a través de ellos.

10.  Son equipos de interconexión de redes que
actúan a nivel de los protocolos de red .
Permite utilizar varios sistemas de
interconexión mejorando el rendimiento de la
transmisión entre redes. Su funcionamiento
es más lento que los bridges pero su
capacidad es mayor.
Permiten, incluso, enlazar dos redes basadas
en un protocolo, por medio de otra que
utilice un protocolo diferente.

11.  Son equipos para interconectar redes con
protocolos y arquitecturas completamente
diferentes a todos los niveles de
comunicación. La traducción de las unidades
de información reduce mucho la velocidad de
transmisión a través de estos equipos.

12.  Son equipos que permiten la conexión a la
red de equipos periféricos tanto para la
entrada como para la salida de datos. Estos
dispositivos se ofrecen en la red como
recursos compartidos. Así un terminal
conectado a uno de estos dispositivos puede
establecer sesiones contra varios
ordenadores multiusuario disponibles en la
red. Igualmente, cualquier sistema de la red
puede imprimir en las impresoras conectadas
a un servidor.

13.  Instalación Física de la Tarjeta de Red
En este capítulo describiremos los pasos
necesarios para configurar los ordenadores
de nuestra red local para acceder a los
servicios cuya instalación se describirá en los
capítulos siguientes: servicios de Intranet y
acceso a Internet. La configuración comienza
por la instalación física de una tarjeta de red
en cada uno de los equipos.

14.  Local bus PCI de 32 bits (la tarjeta se conectará a una de
las ranuras de expansión de este tipo en nuestro PC).
 Soporta los protocolos de bajo nivel 10BaseT y 100BaseTX
con velocidades de transferencia respectivas de 10 Mbps y
100 Mbps. La conexión al medio físico se realiza a través
de un puerto RJ-45.
 Full Duplex (transmisión bidireccional) para duplicar el
rendimiento a 20Mbps/200Mbps.
 Autodetección de la velocidad de la red (10 o 100 Mbps).
Posee dos LED's para indicar la velocidad a la que está
trabajando.
 Autoconfiguración de las direcciones IRQ e I/O no siendo
necesario indicarlas en la configuración del software de
red tanto en Windows 95 como en Windows 3.x.

15. LAN: Local Área Network, Red de Area Local
 Una LAN conecta varios dispositivos de red en una área de
corta distancia (decenas de metros) delimitadas
únicamente por la distancia de propagación del medio de
transmisión [coaxial (hasta 500 metros), par trenzado
(hasta 90 metros) o fibra óptica [decenas de
metros], espectro disperso o infrarrojo [decenas de
metros]).
 Una LAN podría estar delimitada también por el espacio en
un edificio, un salón, una oficina, hogar…pero a su vez
podría haber varias LANs en estos mismo espacios. En
redes basadas en IP, se puede concebir una LAN como una
subred, pero esto no es necesariamente cierto en la
práctica.
 Las LAN comúnmente utilizan las tecnologías
Ethernet, Token Ring, FDDI (Fiber Distributed Data
Interface) para conectividad, así como otros protocolos
tales como Appletalk, Banyan Vines, DECnet, IPX, etc.

16.  CAN: Campus Area Network, Red de Area
Campus.
Una CAN es una colección de LAN es
dispersadas geográficamente dentro de un
campus (universitario, oficinas de gobierno,
maquilas o industrias) pertenecientes a una
misma entidad en una área delimitada en
kilómetros.
Una CAN utiliza comúnmente tecnologías
tales como FDDI y Gigabit Ethernet para
conectividad a través de medios de
comunicación tales como fibra óptica y
espectro disperso.

17. MAN: Metropolitan Área Network, Red de Área Metropolitana
Una MAN es una colección de LANs o CANs dispersas en una ciudad
(decenas de kilómetros). Una MAN utiliza tecnologías tales como
ATM, Frame Relay, xDSL (Digital Subscriber Line), WDM (Wavelenght
Division Modulation), ISDN, E1/T1, PPP, etc. para conectividad a través
de medios de comunicación tales como cobre, fibra óptica, y
microondas.

18. WAN: Wide Área Network, Red de Área Local
Una WAN es una colección de LANs dispersadas geográficamente
cientos de kilómetros una de otra. Un dispositivo de red llamado
enrutador es capaz de conectar LANs a una WAN.
Las WAN utilizan comúnmente tecnologías ATM (Asynchronous
Transfer Mode), Frame
Relay, X.25, E1/T1, GSM, TDMA, CDMA, xDSL, PPP, etc. para
conectividad a través de medios de comunicación tales como fibra
óptica, microondas, celular y vía satélite.

19. SEMEJANZA Y DIFERENCIA
SEMEJANZA: Redes basadas en la distancia de cobertura
DIFERENCIA:
Las LAN comúnmente utilizan las tecnologías Ethernet, Token
Ring, FDDI (Fiber Distributed Data Interface) para conectividad, así
como otros protocolos tales como Appletalk, Banyan
Vines, DECnet, IPX, etc.
Una CAN utiliza comúnmente tecnologías tales como FDDI y Gigabit
Ethernet para conectividad a través de medios de comunicación tales
como fibra óptica y espectro disperso.
Una MAN utiliza tecnologías tales como ATM, Frame Relay, xDSL
(Digital Subscriber Line), WDM (Wavelenght Division
Modulation), ISDN, E1/T1, PPP, etc. para conectividad a través de
medios de comunicación tales como cobre, fibra óptica, y
microondas.
Las WAN utilizan comúnmente tecnologías ATM (Asynchronous
Transfer Mode), Frame
Relay, X.25, E1/T1, GSM, TDMA, CDMA, xDSL, PPP, etc. para
conectividad a tráves de medios de comunicación tales como fibra
óptica, microondas, celular y vía satélite.
