El documento describe un experimento para medir voltajes utilizando fragmentos de zinc y cobre sumergidos en zumo de limón y vinagre. Se detallan los pasos para conectar cables eléctricos al voltímetro y cómo combinar pilas para generar electricidad suficiente para encender un dispositivo musical. Los resultados de voltajes medidos en diferentes configuraciones de las pilas se presentan al final.

1. MATERIALES
• Zumo de limón
• Vinagre
• Fragmento de zinc
• Fragmento de cobre
• 2 cables eléctricos
• 3 vasos plásticos
• Voltímetro
• Let o tarjeta musical
• Bisturí

3. Paso 1
Pelamos con un bisturí los extremos de los cables eléctricos.
Paso 2
Cogemos uno de los dos cables eléctricos y en uno de sus extremos
atamos muy bien el fragmento de zinc, luego cogemos el otro cable
eléctrico y en unos de sus extremos atamos de igual manera el
fragmento de cobre.
Paso 3
Colocamos en uno de los vasos plásticos el zumo de limón, luego
sumergimos el fragmento de zinc y el fragmento de cobre teniendo
en cuenta que cada uno debe estar del otro.

4. Paso 4
Después de realizar el paso 3 colocamos los dos extremos
sobrantes de los cables en el voltímetro para así medir el
voltaje; y esperamos el resultado para escribirlo en la tabla
luego sacamos los fragmentos y los secamos.
Paso 5
Colocamos en otro vaso el vinagre, luego sumergimos el
fragmento de zinc y el fragmento de cobre teniendo en cuenta
que cada debe estar separado del otro.
Paso 6
Después de realizar el paso 5 colocamos nuevamente los dos
extremos sobrantes de los cables eléctricos en el voltímetro y
esperamos el resultado para escribirlo en la tabla. Luego sacamos
los dos fragmentos y los secamos.

5. Paso 7
Después de realizar los pasos anteriores entonces cogemos la pila de otro
grupo y la juntamos con la nuestra, luego conectamos los cables sobrantes al
voltímetro y esperamos el resultado.
Paso 8
Juntamos nuestra pila con la de 2 grupos mas y colocamos los cables
sobrantes al voltímetro
paso 9
Cogemos el vaso de limón y lo mezclamos con el vaso de vinagre , luego
sumergimos los dos fragmentos el de zinc y el de cobre y colocamos los dos
cables sobrantes en el voltímetro
paso 10
Para que prenda el let o la tarjeta musical prenda debemos juntar un min.
de 4 o mas pilas

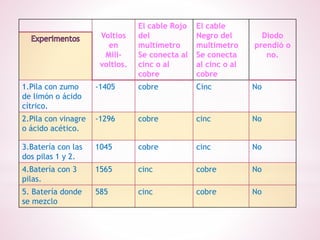

6. Voltios
en
Mili-
voltios.
El cable Rojo
del
multímetro
Se conecta al
cinc o al
cobre
El cable
Negro del
multímetro
Se conecta
al cinc o al
cobre
Diodo
prendió o
no.
1.Pila con zumo
de limón o ácido
cítrico.
-1405 cobre Cinc No
2.Pila con vinagre
o ácido acético.
-1296 cobre cinc No
3.Batería con las
dos pilas 1 y 2.
1045 cobre cinc No
4.Batería con 3
pilas.
1565 cinc cobre No
5. Batería donde
se mezclo
585 cinc cobre No
