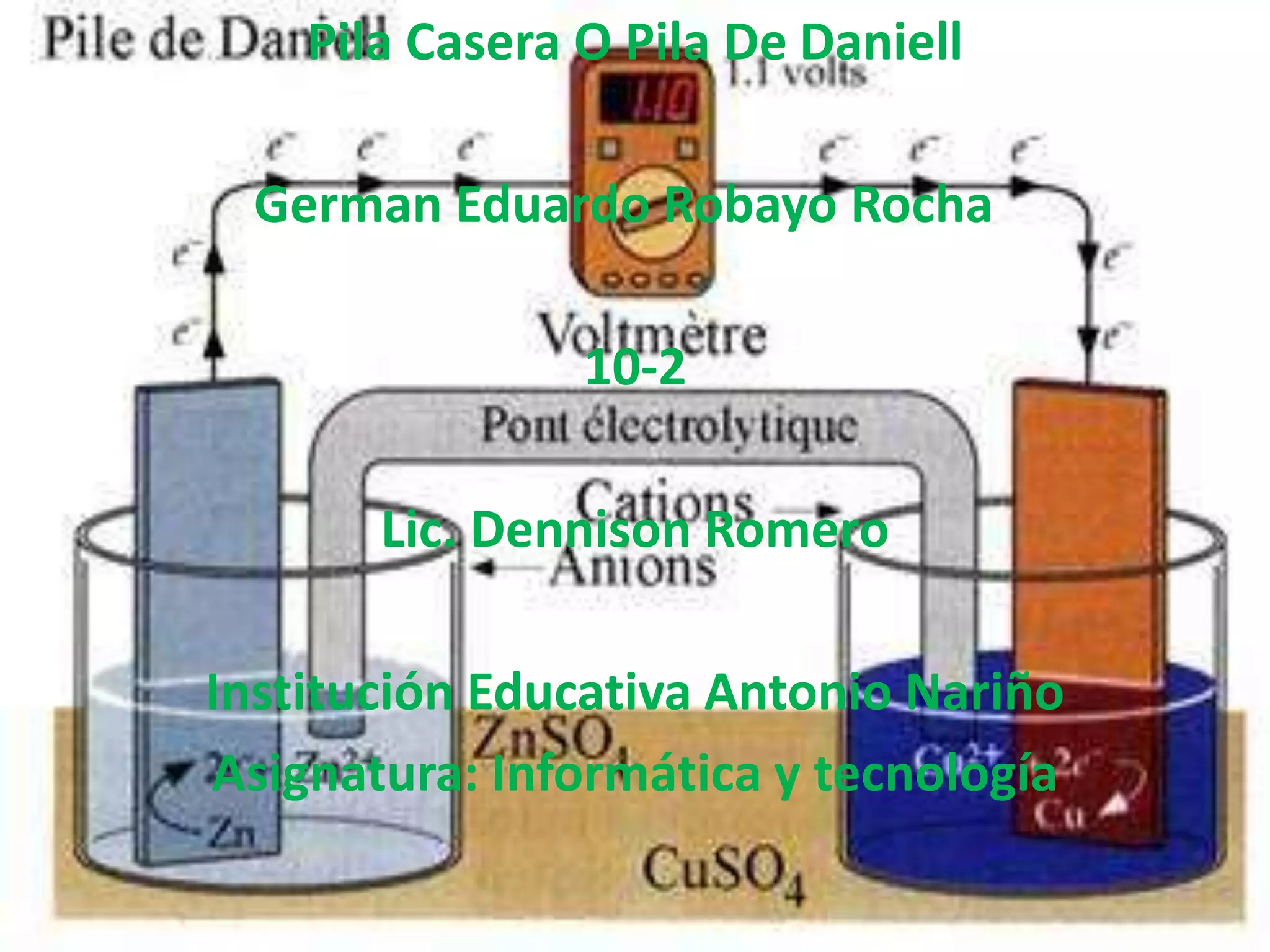

1. Pila Casera O Pila De Daniell
German Eduardo Robayo Rocha
10-2
Lic. Dennison Romero
Institución Educativa Antonio Nariño
Asignatura: Informática y tecnología

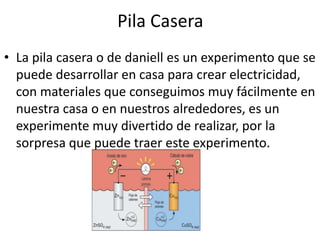

2. Pila Casera
• La pila casera o de daniell es un experimento que se
puede desarrollar en casa para crear electricidad,
con materiales que conseguimos muy fácilmente en
nuestra casa o en nuestros alrededores, es un
experimente muy divertido de realizar, por la
sorpresa que puede traer este experimento.

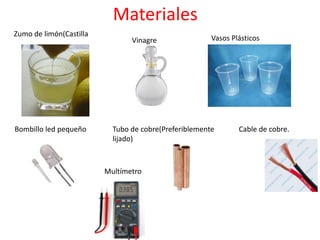

3. Materiales
Zumo de limón(Castilla
Vinagre Vasos Plásticos
Bombillo led pequeño Tubo de cobre(Preferiblemente
lijado)
Cable de cobre.
Multímetro

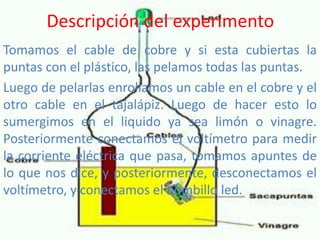

4. Descripción del experimento
Tomamos el cable de cobre y si esta cubiertas la
puntas con el plástico, las pelamos todas las puntas.
Luego de pelarlas enrollamos un cable en el cobre y el
otro cable en el tajalápiz. Luego de hacer esto lo
sumergimos en el liquido ya sea limón o vinagre.
Posteriormente conectamos el voltímetro para medir
la corriente eléctrica que pasa, tomamos apuntes de
lo que nos dice, y posteriormente, desconectamos el
voltímetro, y conectamos el bombillo led.

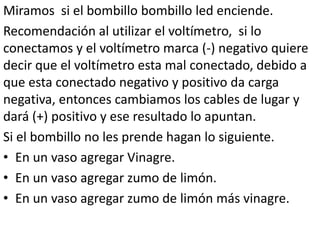

5. Miramos si el bombillo bombillo led enciende.
Recomendación al utilizar el voltímetro, si lo
conectamos y el voltímetro marca (-) negativo quiere
decir que el voltímetro esta mal conectado, debido a
que esta conectado negativo y positivo da carga
negativa, entonces cambiamos los cables de lugar y
dará (+) positivo y ese resultado lo apuntan.
Si el bombillo no les prende hagan lo siguiente.
• En un vaso agregar Vinagre.
• En un vaso agregar zumo de limón.
• En un vaso agregar zumo de limón más vinagre.

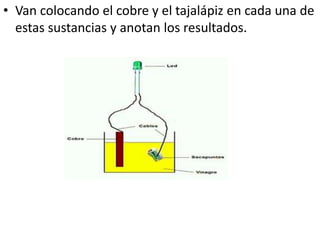

6. • Van colocando el cobre y el tajalápiz en cada una de
estas sustancias y anotan los resultados.

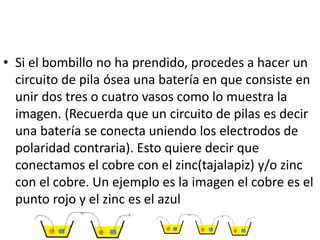

7. • Si el bombillo no ha prendido, procedes a hacer un
circuito de pila ósea una batería en que consiste en
unir dos tres o cuatro vasos como lo muestra la
imagen. (Recuerda que un circuito de pilas es decir
una batería se conecta uniendo los electrodos de
polaridad contraria). Esto quiere decir que
conectamos el cobre con el zinc(tajalapiz) y/o zinc
con el cobre. Un ejemplo es la imagen el cobre es el
punto rojo y el zinc es el azul

8. • Ya cuando estén con su batería conectamos el
voltímetro y miramos cuanto marca y tomamos
apuntes. Luego conectamos el bombillo led y
miramos si prende. Ya saben si no prende
conectando los cables de una manera cámbialos y
conéctalos de la otra manera, por que de pronto
conectes mal las polaridades. Asegúrate de que
estén los cables bien conectados

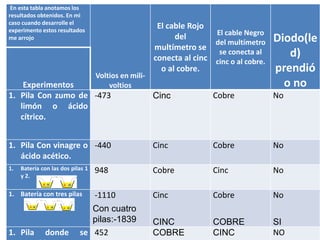

9. En esta tabla anotamos los
resultados obtenidos. En mi
caso cuando desarrolle el
experimento estos resultados
me arrojo
Voltios en mili-
voltios
El cable Rojo
del
multímetro se
conecta al cinc
o al cobre.
El cable Negro
del multímetro
se conecta al
cinc o al cobre.
Diodo(le
d)
prendió
o noExperimentos
1. Pila Con zumo de
limón o ácido
cítrico.
-473 Cinc Cobre No
1. Pila Con vinagre o
ácido acético.
-440 Cinc Cobre No
1. Batería con las dos pilas 1
y 2.
948 Cobre Cinc No
1. Batería con tres pilas -1110
Con cuatro
pilas:-1839
Cinc
CINC
Cobre
COBRE
No
SI
1. Pila donde se 452 COBRE CINC NO
