Este documento describe varios componentes clave de una tarjeta madre, incluyendo la CPU, compuesto térmico, disipador de calor y módulo de memoria RAM. Explica que la CPU procesa las instrucciones y datos, el compuesto térmico ayuda a disipar el calor, el disipador de calor transfiere el calor al aire para enfriar componentes, y el módulo de memoria RAM almacena datos e información temporal. También resume los pasos para instalar correctamente la tarjeta madre, CPU, módulos de

1. IT ESSENTIALS # 3
COMPUESTOS DE LA TARJETA MADRE…
JUAN MANUEL CAÑAS
11 – 1

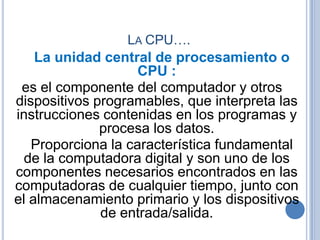

2. LA CPU….
La unidad central de procesamiento o
CPU :
es el componente del computador y otros
dispositivos programables, que interpreta las
instrucciones contenidas en los programas y
procesa los datos.
Proporciona la característica fundamental
de la computadora digital y son uno de los
componentes necesarios encontrados en las
computadoras de cualquier tiempo, junto con
el almacenamiento primario y los dispositivos
de entrada/salida.

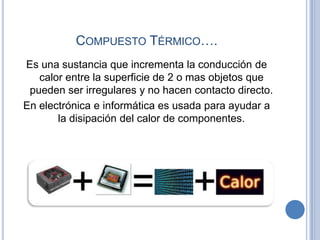

4. COMPUESTO TÉRMICO….
Es una sustancia que incrementa la conducción de
calor entre la superficie de 2 o mas objetos que
pueden ser irregulares y no hacen contacto directo.
En electrónica e informática es usada para ayudar a
la disipación del calor de componentes.

5. La propiedad mas importante de la grasa térmica es su
conductividad térmica medida, Por ejemplo, en vatios por
metro – kelvin (W/(m-k)).
La conductividad térmica típica para los compuestos
térmicos de silicona y de oxido de zinc es de 0,7 a 0,9 W/
(m-k). En comparación la conductividad térmica del
cobre es 401 W/(m-k) y la del aluminio es de 237 W/ (m-
k).
Los compuestos térmicos de plata pueden lograr una
conductividad de 2 a 3 W/(m-k) e incluso superarla.
Existen compuestos basados en el diamante Con
Conductividad teórica entre 4 y 5 veces mas.

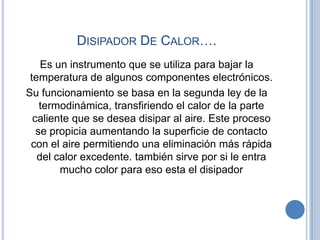

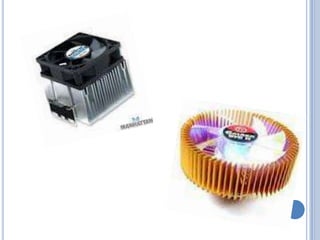

6. DISIPADOR DE CALOR….
Es un instrumento que se utiliza para bajar la
temperatura de algunos componentes electrónicos.
Su funcionamiento se basa en la segunda ley de la
termodinámica, transfiriendo el calor de la parte
caliente que se desea disipar al aire. Este proceso
se propicia aumentando la superficie de contacto
con el aire permitiendo una eliminación más rápida
del calor excedente. también sirve por si le entra
mucho color para eso esta el disipador

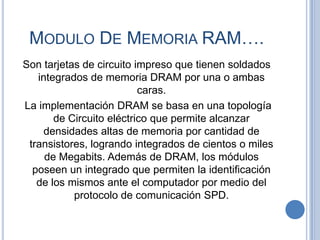

8. MODULO DE MEMORIA RAM….
Son tarjetas de circuito impreso que tienen soldados
integrados de memoria DRAM por una o ambas
caras.
La implementación DRAM se basa en una topología
de Circuito eléctrico que permite alcanzar
densidades altas de memoria por cantidad de
transistores, logrando integrados de cientos o miles
de Megabits. Además de DRAM, los módulos
poseen un integrado que permiten la identificación
de los mismos ante el computador por medio del
protocolo de comunicación SPD.

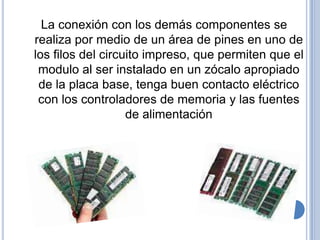

9. La conexión con los demás componentes se
realiza por medio de un área de pines en uno de
los filos del circuito impreso, que permiten que el
modulo al ser instalado en un zócalo apropiado
de la placa base, tenga buen contacto eléctrico
con los controladores de memoria y las fuentes
de alimentación

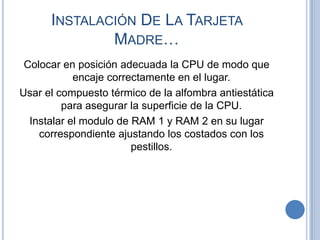

10. INSTALACIÓN DE LA TARJETA
MADRE…
Colocar en posición adecuada la CPU de modo que
encaje correctamente en el lugar.
Usar el compuesto térmico de la alfombra antiestática
para asegurar la superficie de la CPU.
Instalar el modulo de RAM 1 y RAM 2 en su lugar
correspondiente ajustando los costados con los
pestillos.

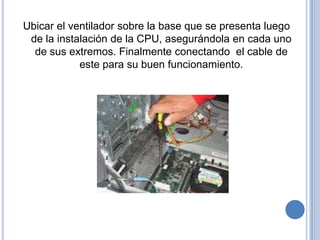

11. Ubicar el ventilador sobre la base que se presenta luego
de la instalación de la CPU, asegurándola en cada uno
de sus extremos. Finalmente conectando el cable de
este para su buen funcionamiento.
