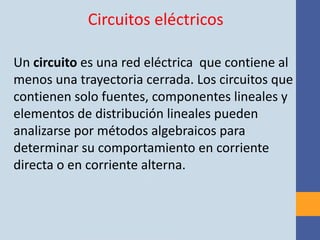

3. Circuitos eléctricos
Un circuito es una red eléctrica que contiene al
menos una trayectoria cerrada. Los circuitos que
contienen solo fuentes, componentes lineales y
elementos de distribución lineales pueden
analizarse por métodos algebraicos para
determinar su comportamiento en corriente
directa o en corriente alterna.

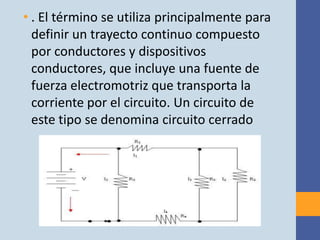

4. • . El término se utiliza principalmente para
definir un trayecto continuo compuesto
por conductores y dispositivos
conductores, que incluye una fuente de
fuerza electromotriz que transporta la
corriente por el circuito. Un circuito de
este tipo se denomina circuito cerrado

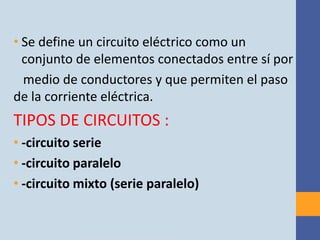

5. • Se define un circuito eléctrico como un
conjunto de elementos conectados entre sí por
medio de conductores y que permiten el paso
de la corriente eléctrica.
TIPOS DE CIRCUITOS :
• -circuito serie
• -circuito paralelo
• -circuito mixto (serie paralelo)

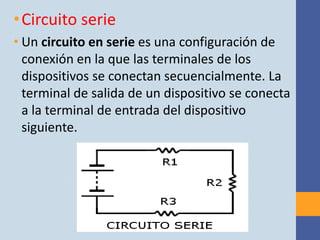

6. • Circuito serie
• Un circuito en serie es una configuración de
conexión en la que las terminales de los
dispositivos se conectan secuencialmente. La
terminal de salida de un dispositivo se conecta
a la terminal de entrada del dispositivo
siguiente.

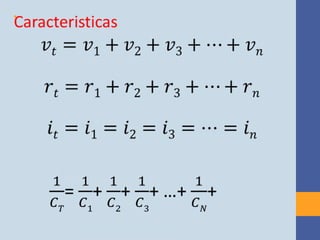

7. •

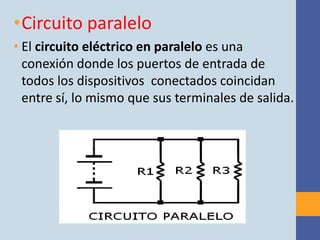

8. •Circuito paralelo
• El circuito eléctrico en paralelo es una
conexión donde los puertos de entrada de
todos los dispositivos conectados coincidan
entre sí, lo mismo que sus terminales de salida.

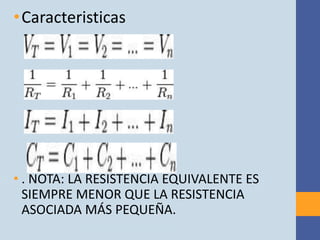

9. • Caracteristicas
• . NOTA: LA RESISTENCIA EQUIVALENTE ES
SIEMPRE MENOR QUE LA RESISTENCIA
ASOCIADA MÁS PEQUEÑA.

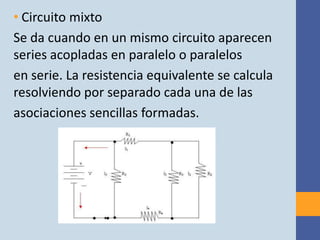

10. • Circuito mixto
Se da cuando en un mismo circuito aparecen
series acopladas en paralelo o paralelos
en serie. La resistencia equivalente se calcula
resolviendo por separado cada una de las
asociaciones sencillas formadas.

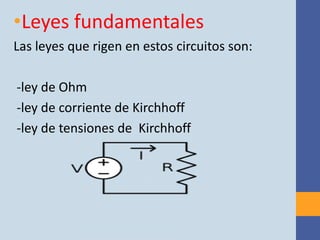

11. •Leyes fundamentales
Las leyes que rigen en estos circuitos son:
-ley de Ohm
-ley de corriente de Kirchhoff
-ley de tensiones de Kirchhoff

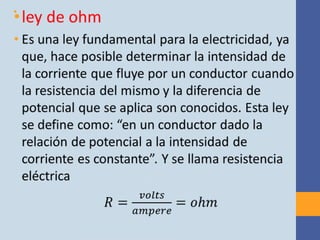

12. •

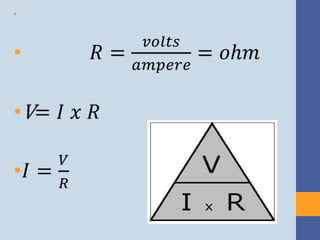

13. •

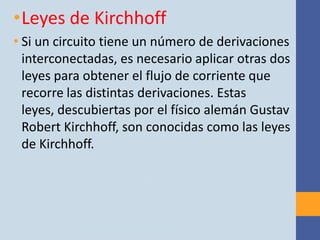

14. •Leyes de Kirchhoff
• Si un circuito tiene un número de derivaciones
interconectadas, es necesario aplicar otras dos
leyes para obtener el flujo de corriente que
recorre las distintas derivaciones. Estas
leyes, descubiertas por el físico alemán Gustav
Robert Kirchhoff, son conocidas como las leyes
de Kirchhoff.

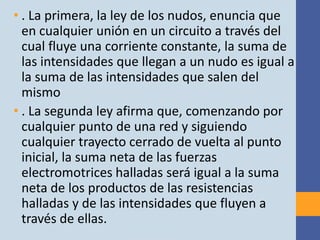

15. • . La primera, la ley de los nudos, enuncia que
en cualquier unión en un circuito a través del
cual fluye una corriente constante, la suma de
las intensidades que llegan a un nudo es igual a
la suma de las intensidades que salen del
mismo
• . La segunda ley afirma que, comenzando por
cualquier punto de una red y siguiendo
cualquier trayecto cerrado de vuelta al punto
inicial, la suma neta de las fuerzas
electromotrices halladas será igual a la suma
neta de los productos de las resistencias
halladas y de las intensidades que fluyen a
través de ellas.

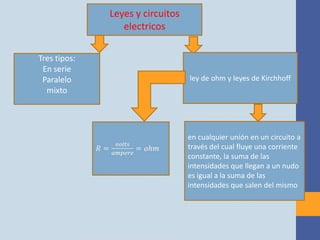

16. Leyes y circuitos
electricos
Tres tipos:
En serie
Paralelo ley de ohm y leyes de Kirchhoff
mixto
en cualquier unión en un circuito a
través del cual fluye una corriente
constante, la suma de las
intensidades que llegan a un nudo
es igual a la suma de las
intensidades que salen del mismo
