Circuito rl

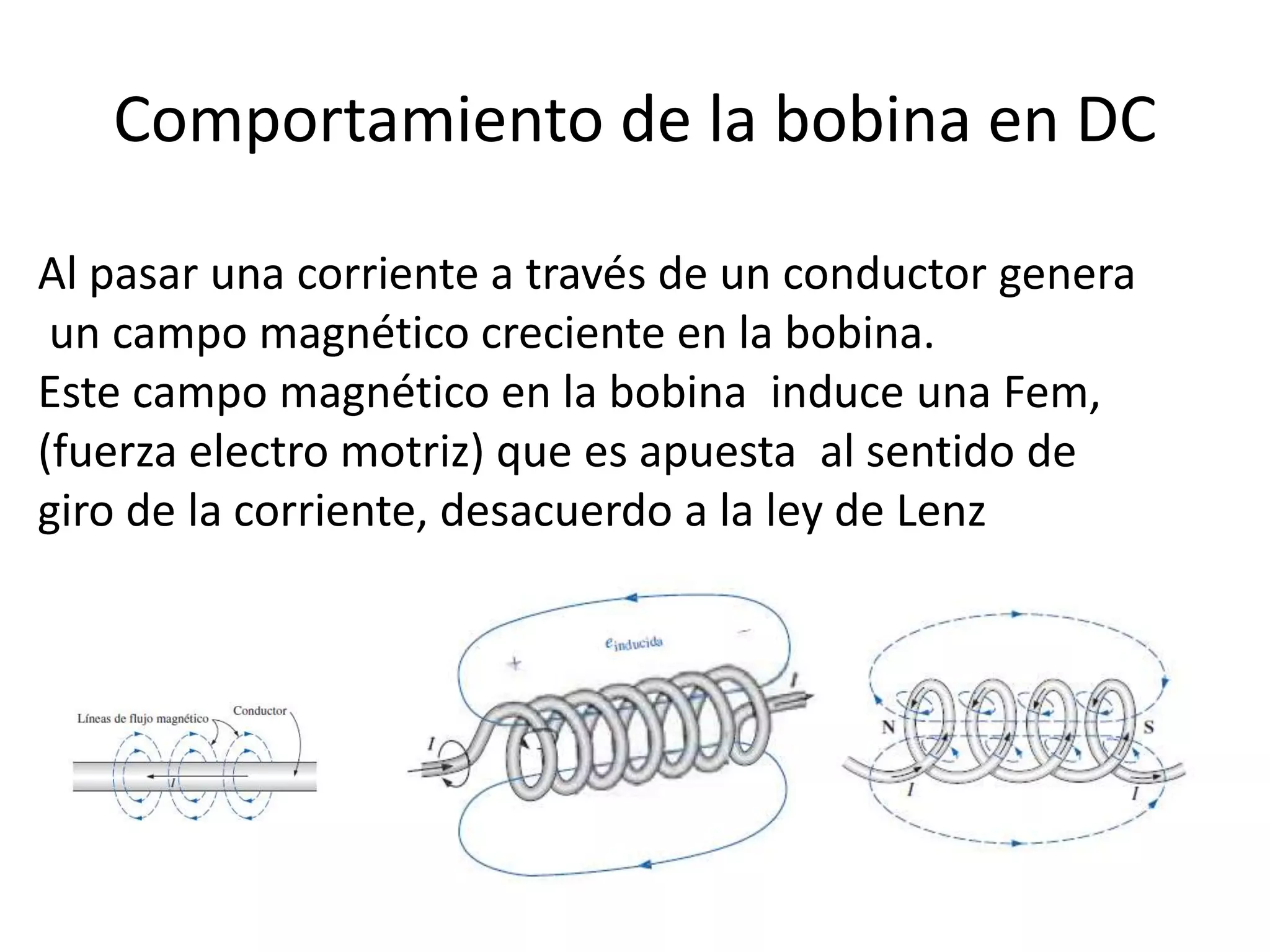

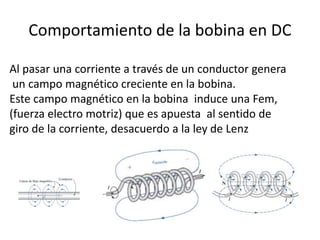

1. Al pasar una corriente a través de un conductor genera
un campo magnético creciente en la bobina.
Este campo magnético en la bobina induce una Fem,
(fuerza electro motriz) que es apuesta al sentido de
giro de la corriente, desacuerdo a la ley de Lenz
Comportamiento de la bobina en DC
2. Comportamiento de la bobina en DC
• En el instante en que el interruptor se cierre, la
inductancia de la bobina impedirá un cambio
instantáneo en la corriente a través de la bobina.
• La caída de potencial en la bobina VL, será igual al
voltaje aplicado. (en primera instancia)
3. • La corriente continuará aumentando hasta que el
voltaje en el inductor caiga a cero volts y el voltaje
total aplicado aparezca en el resistor.
Comportamiento de la bobina en DC
4. • Cuando el circuito se abre desaparece el
campo magnético de la bobina, este campo
magnético decreciente, induce una corriente
al circuito ya que tiende a mantener la
corriente en el circuito
Comportamiento de la bobina en DC
5. • Cuando se alimenta una bobina con una
fuente DC. La bobina se comporta como una
resistencia de bajo valor i depende del largo
del alambre y del diámetro
Comportamiento de la bobina en DC
6. • Al conectar una bobina a una fuente CA
presenta un comportamiento distinto en DC,
• Una bobina en CA presenta una resistencia
denominada Reactancia inductiva que se
representa como XL y se expresa en Ω
Comportamiento de la bobina en CA
𝑋𝐿 = 2𝜋 𝑥 𝐹𝑥 𝐿
𝐿 = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑖𝑛𝑑𝑢𝑐𝑐𝑖𝑜𝑛 𝑒𝑛 𝐻𝑦
𝜔 = 2𝜋
F = frecuencia
IL=
VL
XL
VL= IL x XLXL=
VL
IL
7. Reactancia inductiva
• En la practica no se puede eliminar la
resistencia de una bobina ya que es propia del
alambre, por ello la bobina se representa con
una resistencia enserie a una inductancia.
𝑹𝑳 =
𝜹 𝒙 𝑳
𝑺
X𝑳 = 𝟐 𝝅 𝒙 𝒇 𝒙 𝑳
Z = 𝑅 + 𝑗𝑋𝑙 Z = 𝑍 𝜑ΩZ= impedancia
8. • La corriente por efecto de la auto inducción se
retrasa en –90° del voltaje, dando origen los
números complejos ya que el valor de la corriente
estará conformado por un numero real y un
numero imaginario que corresponderá a la
amplitud y al Angulo de fase, que se podrá
representar en un sistema polar o rectangular
Reactancia inductiva
9. Que es un faso
• Un fasor es un numero complejo que
representa la amplitud y la fase de una señal
senoidal (ejemplo voltaje instantáneo esta formado por
una amplitud y un Angulo)
10. Numero complejo
• La impedancia (Z) es un numero complejo que
se puede escribir en forma rectangular
Z = X+𝑗 𝑦
Parte Real parte imaginaria
• La impedancia (Z) se puede escribir en
forma polar
Z = R 𝜑
Magnitud del fasor fase
11. Representación Números complejos
• Representación grafica de un fasor
Z = X+𝑗 𝑦 Z = R 𝜑 Z = R (cos 𝜑 + 𝑗 𝑠𝑖𝑛𝜑
𝜑
Z
𝑦
X
R
Eje real
Eje imaginario
0
j
2j
-j
-2j
𝜑 = tan−1 𝑦
𝑥
X = R cos 𝜑
y = R sin 𝜑
X= valor real
Y= valor imaginario
R= magnitud
𝜑 = 𝑙𝑎 𝑑𝑖𝑓𝑒𝑟𝑒𝑛𝑐𝑖𝑎 𝑒𝑛𝑡𝑟𝑒 𝑙𝑎 𝑚𝑎𝑔𝑛𝑖𝑡𝑢𝑑 𝑦 𝑒𝑙 𝑣𝑎𝑙𝑜𝑟 𝑟𝑒𝑎𝑙
