1. MrSID: Reduzca un 95% sus imágenes y datos LIDAR
Lluís Tartera
Director Técnico, LizardTech España
Octubre, 2013

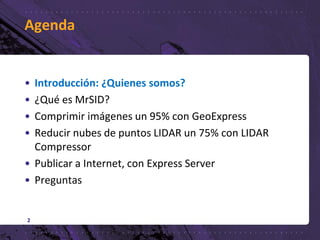

2. Agenda
• Introducción: ¿Quienes somos?
• ¿Qué es MrSID?
• Comprimir imágenes un 95% con GeoExpress
• Reducir nubes de puntos LIDAR un 75% con LIDAR
Compressor
• Publicar a Internet, con Express Server
• Preguntas
2

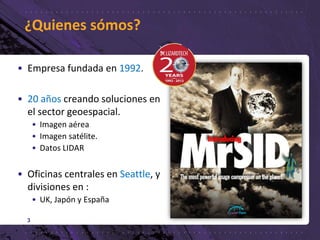

3. ¿Quienes sómos?
3
• Empresa fundada en 1992.
• 20 años creando soluciones en
el sector geoespacial.
• Imagen aérea
• Imagen satélite.
• Datos LIDAR
• Oficinas centrales en Seattle, y
divisiones en :
• UK, Japón y España

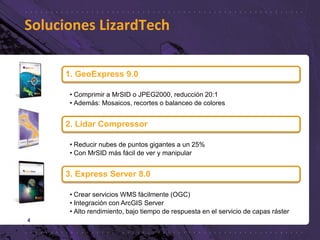

4. Soluciones LizardTech
4
1. GeoExpress 9.0
• Comprimir a MrSID o JPEG2000, reducción 20:1
• Además: Mosaicos, recortes o balanceo de colores
2. Lidar Compressor
• Reducir nubes de puntos gigantes a un 25%
• Con MrSID más fácil de ver y manipular
3. Express Server 8.0
• Crear servicios WMS fácilmente (OGC)
• Integración con ArcGIS Server
• Alto rendimiento, bajo tiempo de respuesta en el servicio de capas ráster

5. Soluciones LizardTech
5

6. Agenda
• Introducción: ¿Quienes somos?
• ¿Qué es MrSID?
• Comprimir imágenes un 95% con GeoExpress
• Reducir nubes de puntos LIDAR un 75% con LIDAR
Compressor
• Publicación de imágenes, con Express Server
• Preguntas
6

7. ¿Qué es MrSID?
• Multi-Resolution Seamless Image Database
7
• Compresión 2:1, “lossless matemático” ,
hasta 60%, imágenes idénticas.
• Compresión 20:1, “visual lossless”,
reducciones del 95% visualmente idénticas.
• Formato de compresión de imágenes raster
basado en tecnología wavelet.
• Estándar “de facto” en el sector GIS y CAD.
Interoperabilidad con productos:

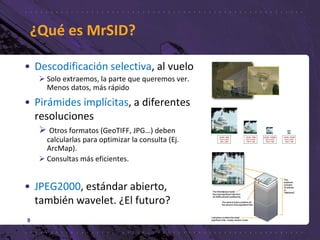

8. • Descodificación selectiva, al vuelo
 Solo extraemos, la parte que queremos ver.
Menos datos, más rápido
• Pirámides implícitas, a diferentes
resoluciones
 Otros formatos (GeoTIFF, JPG…) deben
calcularlas para optimizar la consulta (Ej.
ArcMap).
 Consultas más eficientes.
• JPEG2000, estándar abierto,
también wavelet. ¿El futuro?
8
¿Qué es MrSID?

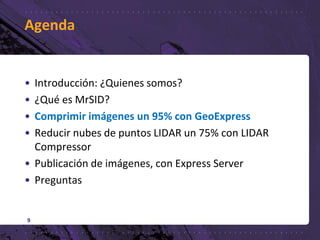

9. Agenda
• Introducción: ¿Quienes somos?
• ¿Qué es MrSID?
• Comprimir imágenes un 95% con GeoExpress
• Reducir nubes de puntos LIDAR un 75% con LIDAR
Compressor
• Publicación de imágenes, con Express Server
• Preguntas
9

10. GeoExpress: Compresión Imágenes
• El problema: Imágenes gigantes
• Lentas, para ver en pantalla
• Costosas, de manipular
• Ejemplo: 16 GB mosaico de 224
ortofotos 1:5.000 GeoTIFF
• La solución: Compresión a MrSID
• Reducción de un 95% (20:1)
• Fácil de ver y manipular
• Interoperable (GIS/CAD).
• Ejemplo: 925 MB MrSID
10

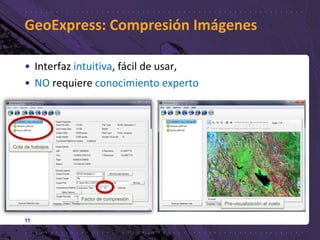

11. GeoExpress: Compresión Imágenes
11
• Interfaz intuitiva, fácil de usar,
• NO requiere conocimiento experto
Cola de trabajos
Factor de compresión
Pre-visualización al vuelo

12. GeoExpress: Compresión Imágenes
12

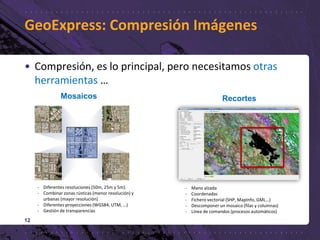

• Compresión, es lo principal, pero necesitamos otras
herramientas …
Mosaicos Recortes
- Mano alzada
- Coordenadas
- Fichero vectorial (SHP, MapInfo, GML…)
- Descomponer un mosaico (filas y columnas)
- Línea de comandos (procesos automáticos)
- Diferentes resoluciones (50m, 25m y 5m).
- Combinar zonas rústicas (menor resolución) y
urbanas (mayor resolución)
- Diferentes proyecciones (WGS84, UTM, …)
- Gestión de transparencias

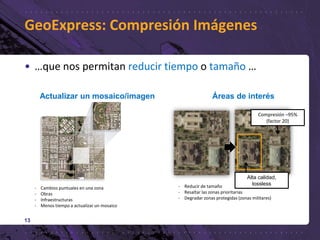

13. GeoExpress: Compresión Imágenes
13
• …que nos permitan reducir tiempo o tamaño …
Actualizar un mosaico/imagen
- Cambios puntuales en una zona
- Obras
- Infraestructuras
- Menos tiempo a actualizar un mosaico
Áreas de interés
Compresión –95%
(factor 20)
Alta calidad,
lossless- Reducir de tamaño
- Resaltar las zonas prioritarias
- Degradar zonas protegidas (zonas militares)

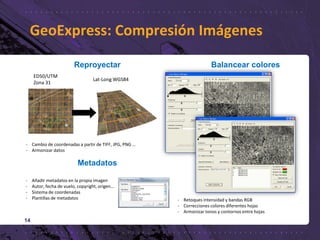

14. 14
GeoExpress: Compresión Imágenes
Reproyectar
- Cambio de coordenadas a partir de TIFF, JPG, PNG …
- Armonizar datos
Balancear colores
- Retoques intensidad y bandas RGB
- Correcciones colores diferentes hojas
- Armonizar tonos y contornos entre hojas
ED50/UTM
Zona 31
Lat-Long WGS84
Metadatos
- Añadir metadatos en la propia imagen
- Autor, fecha de vuelo, copyright, origen…
- Sistema de coordenadas
- Plantillas de metadatos

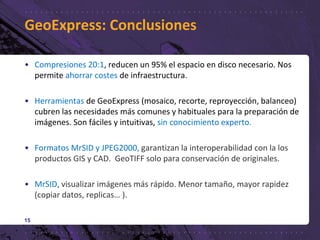

15. GeoExpress: Conclusiones
• Compresiones 20:1, reducen un 95% el espacio en disco necesario. Nos
permite ahorrar costes de infraestructura.
• Herramientas de GeoExpress (mosaico, recorte, reproyección, balanceo)
cubren las necesidades más comunes y habituales para la preparación de
imágenes. Son fáciles y intuitivas, sin conocimiento experto.
• Formatos MrSID y JPEG2000, garantizan la interoperabilidad con la los
productos GIS y CAD. GeoTIFF solo para conservación de originales.
• MrSID, visualizar imágenes más rápido. Menor tamaño, mayor rapidez
(copiar datos, replicas… ).
15

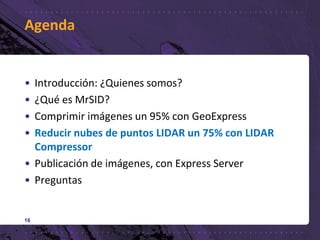

16. Agenda
• Introducción: ¿Quienes somos?
• ¿Qué es MrSID?
• Comprimir imágenes un 95% con GeoExpress
• Reducir nubes de puntos LIDAR un 75% con LIDAR
Compressor
• Publicación de imágenes, con Express Server
• Preguntas
16

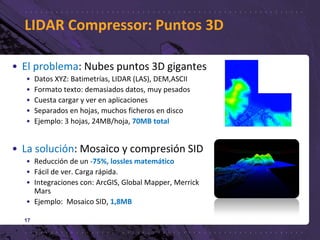

17. LIDAR Compressor: Puntos 3D
17
• El problema: Nubes puntos 3D gigantes
• Datos XYZ: Batimetrías, LIDAR (LAS), DEM,ASCII
• Formato texto: demasiados datos, muy pesados
• Cuesta cargar y ver en aplicaciones
• Separados en hojas, muchos ficheros en disco
• Ejemplo: 3 hojas, 24MB/hoja, 70MB total
• La solución: Mosaico y compresión SID
• Reducción de un -75%, lossles matemático
• Fácil de ver. Carga rápida.
• Integraciones con: ArcGIS, Global Mapper, Merrick
Mars
• Ejemplo: Mosaico SID, 1,8MB

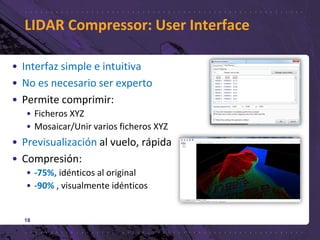

18. LIDAR Compressor: User Interface
18
• Interfaz simple e intuitiva
• No es necesario ser experto
• Permite comprimir:
• Ficheros XYZ
• Mosaicar/Unir varios ficheros XYZ
• Previsualización al vuelo, rápida
• Compresión:
• -75%, idénticos al original
• -90% , visualmente idénticos

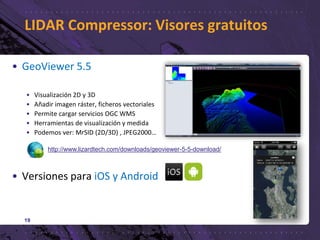

19. LIDAR Compressor: Visores gratuitos
19
• GeoViewer 5.5
• Visualización 2D y 3D
• Añadir imagen ráster, ficheros vectoriales
• Permite cargar servicios OGC WMS
• Herramientas de visualización y medida
• Podemos ver: MrSID (2D/3D) , JPEG2000…
• Versiones para iOS y Android
http://www.lizardtech.com/downloads/geoviewer-5-5-download/

20. Agenda
• Introducción: ¿Quienes somos?
• ¿Qué es MrSID?
• Comprimir imágenes un 95% con GeoExpress
• Reducir nubes de puntos LIDAR un 75% con LIDAR
Compressor
• Publicación de imágenes, con Express Server
• Preguntas
20

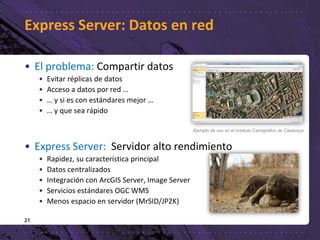

21. Express Server: Datos en red
• El problema: Compartir datos
• Evitar réplicas de datos
• Acceso a datos por red …
• … y si es con estándares mejor …
• … y que sea rápido
• Express Server: Servidor alto rendimiento
• Rapidez, su característica principal
• Datos centralizados
• Integración con ArcGIS Server, Image Server
• Servicios estándares OGC WMS
• Menos espacio en servidor (MrSID/JP2K)
21
Ejemplo de uso en el Instituto Cartográfico de Catalunya

22. 22

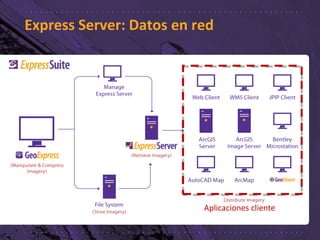

Express Server: Datos en red
Aplicaciones cliente

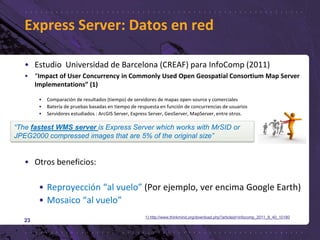

23. • Estudio Universidad de Barcelona (CREAF) para InfoComp (2011)
• “Impact of User Concurrency in Commonly Used Open Geospatial Consortium Map Server
Implementations” (1)
• Comparación de resultados (tiempo) de servidores de mapas open-source y comerciales
• Batería de pruebas basadas en tiempo de respuesta en función de concurrencias de usuarios
• Servidores estudiados : ArcGIS Server, Express Server, GeoServer, MapServer, entre otros.
• Otros beneficios:
• Reproyección “al vuelo” (Por ejemplo, ver encima Google Earth)
• Mosaico “al vuelo”
23
Express Server: Datos en red
“The fastest WMS server is Express Server which works with MrSID or
JPEG2000 compressed images that are 5% of the original size”
1) http://www.thinkmind.org/download.php?articleid=infocomp_2011_8_40_10180

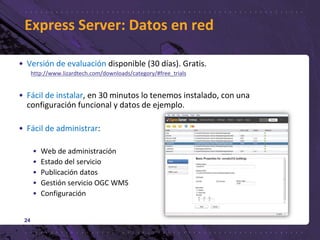

24. • Versión de evaluación disponible (30 días). Gratis.
http://www.lizardtech.com/downloads/category/#free_trials
• Fácil de instalar, en 30 minutos lo tenemos instalado, con una
configuración funcional y datos de ejemplo.
• Fácil de administrar:
• Web de administración
• Estado del servicio
• Publicación datos
• Gestión servicio OGC WMS
• Configuración
24
Express Server: Datos en red

25. Conclusiones
• GeoExpress, permite reducir el tamaño de las imágenes en un 95%,
manteniendo la calidad original. Reduce las necesidades de
almacenamiento, ancho de banda, y de replicación.
• LIDAR Compressor, aplica la misma compresión, en un 75% sin pérdida
respecto los datos originales. Además en un formato mucho más
manejable.
• Express Server, un servidor de alto rendimiento, que aprovecha las
ventajas de MrSID para ofrecer un servicio de imagen de alta calidad y
con un tiempo de respuesta muy competitivo.

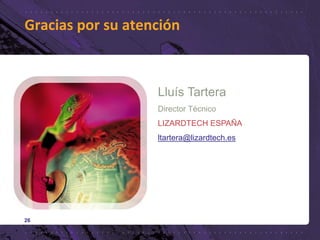

26. 26
Gracias por su atención
Lluís Tartera
Director Técnico
LIZARDTECH ESPAÑA
ltartera@lizardtech.es
