1. INTRODUCCION DEL GISINTRODUCCION DEL GIS
APLICADO A LAAPLICADO A LA
FOTOGRAMETRIAFOTOGRAMETRIA

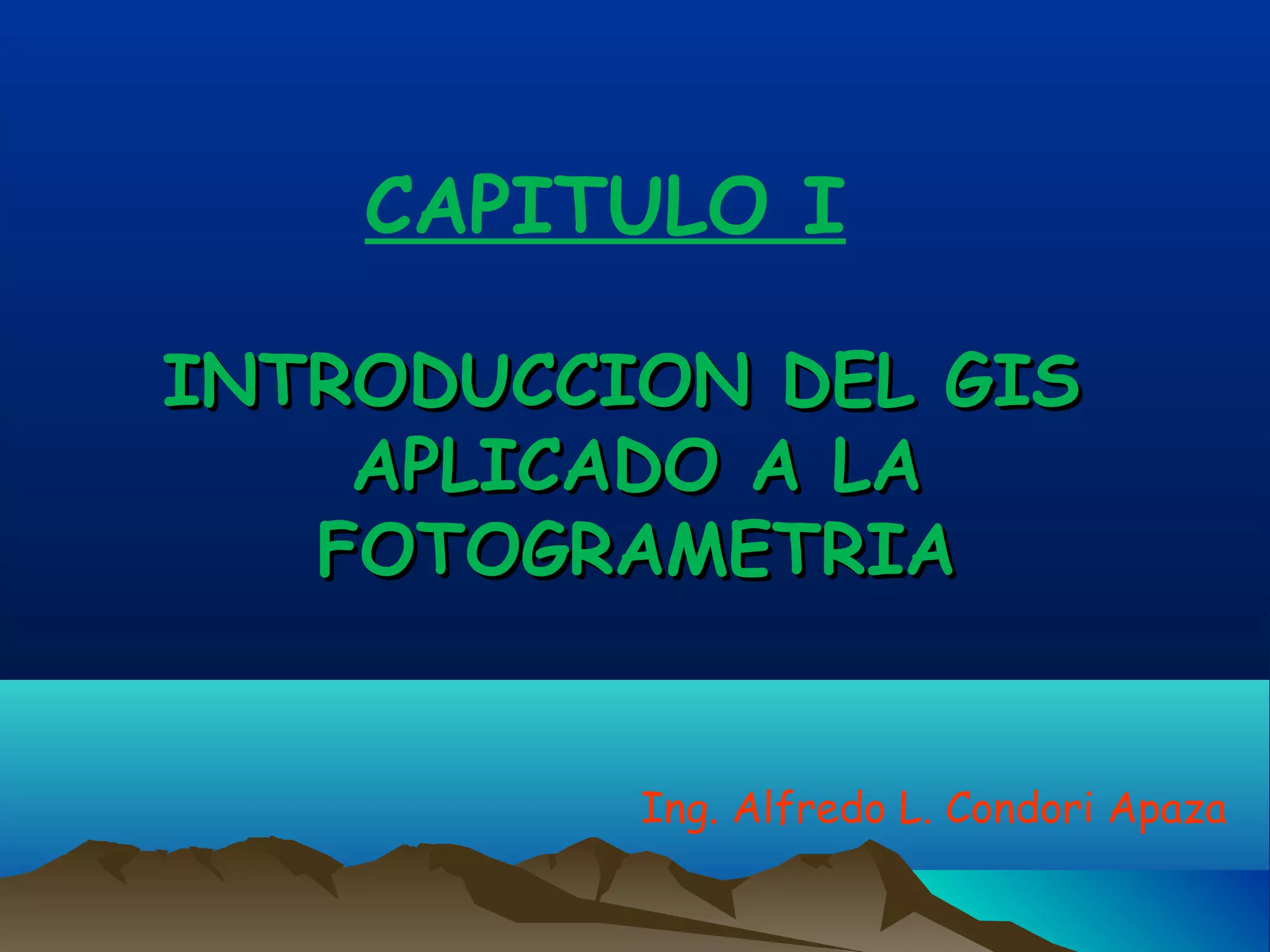

CAPITULO I
Ing. Alfredo L. Condori Apaza

2. EL SISTEMA DE INFORMACIONEL SISTEMA DE INFORMACION
GEOGRAFICA (GIS)GEOGRAFICA (GIS)

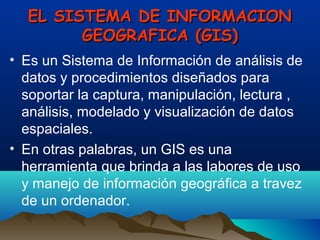

• Es un Sistema de Información de análisis de
datos y procedimientos diseñados para
soportar la captura, manipulación, lectura ,
análisis, modelado y visualización de datos
espaciales.
• En otras palabras, un GIS es una
herramienta que brinda a las labores de uso
y manejo de información geográfica a travez
de un ordenador.

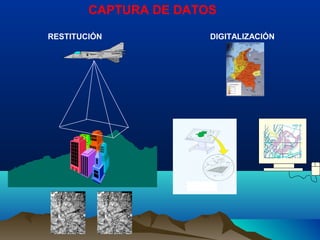

3. CAPTURA DE DATOS
RESTITUCIÓN DIGITALIZACIÓN

4. COMPONENTES DE UN GISCOMPONENTES DE UN GIS

5. TIPOS DE PROGRAMAS GISTIPOS DE PROGRAMAS GIS
• ArcGIS 10.3 ( ráster y vectorial)
• Quantum GIS ( ráster y vectorial)
• Geomatics PCI V 10.3 ( vectorial y ráster)
• Erdas (ráster)
• Map Info (ráster)
• Global Mapper V16 (vectorial)
• Microstation Geographics (vectorial)
• Socet Set V.4.4.2 (vectorial)
• Sdrisi (ráster)

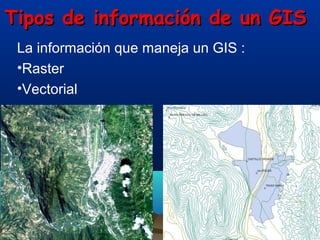

6. Tipos de información de un GISTipos de información de un GIS
La información que maneja un GIS :
•Raster
•Vectorial

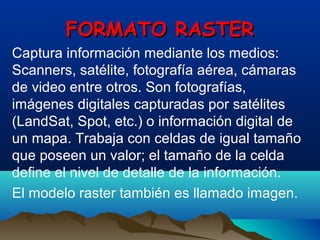

7. FORMATO RASTERFORMATO RASTER
Captura información mediante los medios:
Scanners, satélite, fotografía aérea, cámaras
de video entre otros. Son fotografías,
imágenes digitales capturadas por satélites
(LandSat, Spot, etc.) o información digital de
un mapa. Trabaja con celdas de igual tamaño
que poseen un valor; el tamaño de la celda
define el nivel de detalle de la información.
El modelo raster también es llamado imagen.

9. FORMATO RASTERFORMATO RASTER

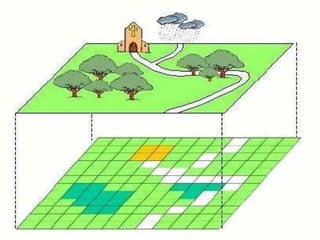

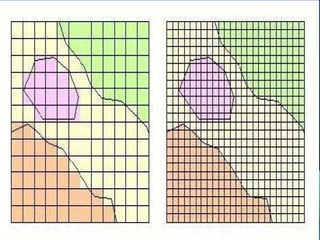

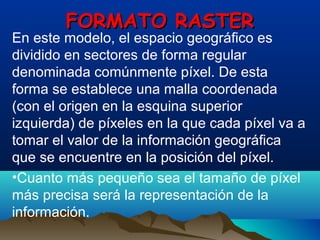

En este modelo, el espacio geográfico es
dividido en sectores de forma regular
denominada comúnmente píxel. De esta
forma se establece una malla coordenada
(con el origen en la esquina superior
izquierda) de píxeles en la que cada píxel va a
tomar el valor de la información geográfica
que se encuentre en la posición del píxel.
•Cuanto más pequeño sea el tamaño de píxel
más precisa será la representación de la
información.

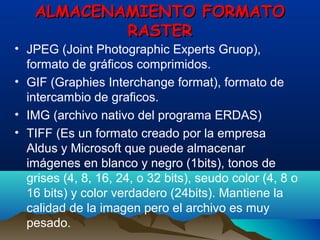

11. ALMACENAMIENTO FORMATOALMACENAMIENTO FORMATO
RASTERRASTER
• JPEG (Joint Photographic Experts Gruop),
formato de gráficos comprimidos.
• GIF (Graphies Interchange format), formato de
intercambio de graficos.
• IMG (archivo nativo del programa ERDAS)
• TIFF (Es un formato creado por la empresa
Aldus y Microsoft que puede almacenar
imágenes en blanco y negro (1bits), tonos de
grises (4, 8, 16, 24, o 32 bits), seudo color (4, 8 o
16 bits) y color verdadero (24bits). Mantiene la
calidad de la imagen pero el archivo es muy
pesado.

12. FORMATO VECTORIALFORMATO VECTORIAL
Las imágenes vectoriales son imágenes
constituidas por objetos geométricos
autónomos (líneas, curvas, polígonos,...),
definidos por ciertas funciones matemáticas
(vectores) que determinan sus características
(forma, color, posición
EL formato vectorial permite la posibilidad de
hacer ampliaciones de la imagen sin perder
resolución

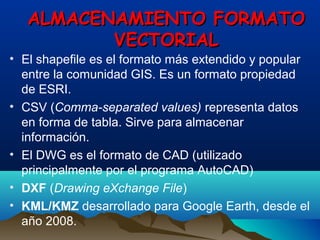

13. ALMACENAMIENTO FORMATOALMACENAMIENTO FORMATO
VECTORIALVECTORIAL
• El shapefile es el formato más extendido y popular
entre la comunidad GIS. Es un formato propiedad
de ESRI.
• CSV (Comma-separated values) representa datos
en forma de tabla. Sirve para almacenar
información.
• El DWG es el formato de CAD (utilizado
principalmente por el programa AutoCAD)
• DXF (Drawing eXchange File)
• KML/KMZ desarrollado para Google Earth, desde el
año 2008.

15. APLICACIONES DEL GISAPLICACIONES DEL GIS
• Los servicios de Consultoría GIS aplicados a la
ingeniería se dividen en varios grandes áreas
ingeniería civil, ingeniería hidráulica , ambiental,
mineria y geología. A menudo, este tipo de
estudios GIS se combinan con el uso de
tecnologías de teledetección, con el objetivo de
incrementar la precisión y disminuir los costos.
• Ingeniería civil: El GIS permiten analizar distintas
variables del territorio que son básicas para el
desarrollo de proyectos de ingeniería civil. De tal
modo, estas tecnologías permiten analizar con gran
precisión el terreno, elaborar análisis multicriterio
del territorio para seleccionar la ubicación óptima
de un proyecto, detectar zonas de riesgo, y un
largo etc. Algunos ejemplos de su aplicación son:

16. APLICACIONES DEL GISAPLICACIONES DEL GIS

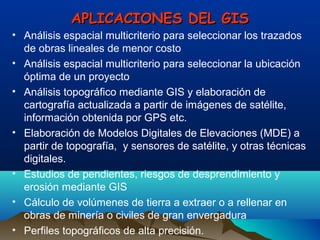

• Análisis espacial multicriterio para seleccionar los trazados
de obras lineales de menor costo
• Análisis espacial multicriterio para seleccionar la ubicación
óptima de un proyecto
• Análisis topográfico mediante GIS y elaboración de
cartografía actualizada a partir de imágenes de satélite,
información obtenida por GPS etc.

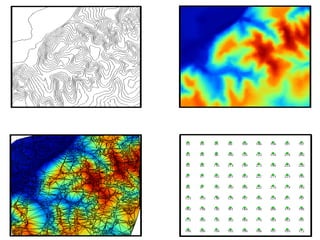

• Elaboración de Modelos Digitales de Elevaciones (MDE) a
partir de topografía, y sensores de satélite, y otras técnicas
digitales.
• Estudios de pendientes, riesgos de desprendimiento y
erosión mediante GIS
• Cálculo de volúmenes de tierra a extraer o a rellenar en
obras de minería o civiles de gran envergadura
• Perfiles topográficos de alta precisión.

17. APLICACIONES DEL GISAPLICACIONES DEL GIS

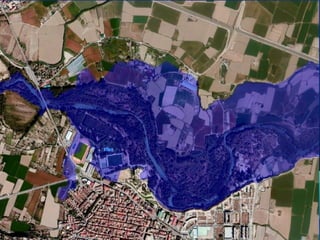

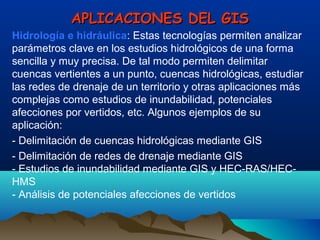

Hidrología e hidráulica: Estas tecnologías permiten analizar
parámetros clave en los estudios hidrológicos de una forma
sencilla y muy precisa. De tal modo permiten delimitar
cuencas vertientes a un punto, cuencas hidrológicas, estudiar
las redes de drenaje de un territorio y otras aplicaciones más
complejas como estudios de inundabilidad, potenciales
afecciones por vertidos, etc. Algunos ejemplos de su
aplicación:
- Delimitación de cuencas hidrológicas mediante GIS
- Delimitación de redes de drenaje mediante GIS
- Estudios de inundabilidad mediante GIS y HEC-RAS/HEC-
HMS
- Análisis de potenciales afecciones de vertidos

19. APLICACIONES DEL GISAPLICACIONES DEL GIS

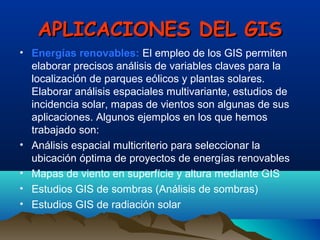

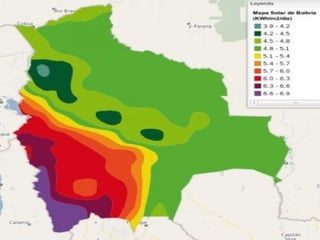

• Energías renovables: El empleo de los GIS permiten
elaborar precisos análisis de variables claves para la
localización de parques eólicos y plantas solares.
Elaborar análisis espaciales multivariante, estudios de
incidencia solar, mapas de vientos son algunas de sus
aplicaciones. Algunos ejemplos en los que hemos
trabajado son:
• Análisis espacial multicriterio para seleccionar la
ubicación óptima de proyectos de energías renovables
• Mapas de viento en superfície y altura mediante GIS
• Estudios GIS de sombras (Análisis de sombras)
• Estudios GIS de radiación solar

22. APLICACIONES DEL GISAPLICACIONES DEL GIS

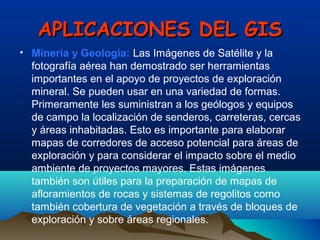

• Minería y Geología: Las Imágenes de Satélite y la
fotografía aérea han demostrado ser herramientas
importantes en el apoyo de proyectos de exploración
mineral. Se pueden usar en una variedad de formas.
Primeramente les suministran a los geólogos y equipos
de campo la localización de senderos, carreteras, cercas
y áreas inhabitadas. Esto es importante para elaborar
mapas de corredores de acceso potencial para áreas de
exploración y para considerar el impacto sobre el medio
ambiente de proyectos mayores. Estas imágenes
también son útiles para la preparación de mapas de
afloramientos de rocas y sistemas de regolitos como
también cobertura de vegetación a través de bloques de
exploración y sobre áreas regionales.
