1 INTRODUCCIÓN A ARCGIS (ARCVIEW 9)

1.1 OBJETIVOS

- Conocer la organización y la interfase de ArcView 9
- Conocer las funciones básicas de ArcView 9
- Tener una visión general de las capacidades de un software SIG. Entender que no se limitan a
la creación de mapas.

1.2 INTRODUCCION

1.2.1 Qué es ArcGIS

ArcGIS en un software SIG. A pesar de ser un programa relativamente complejo, podemos decir que –
en general, sus funciones principales son:

Editar
Analizar
Visualizar
Administrar
Servir (o suministrar)

DATOS ESPACIALES
ArcGIS pretende responder a recientes cambios en los conceptos de SIG y su rol dentro de las
organizaciones. Además de las tradicionales “estaciones de trabajo SIG”, en la actualidad el software
SIG puede centralizarse en servidores de aplicaciones y/o servidores web para ofrecer sus
capacidades a múltiples usuarios a través de una red local o a través de Internet. Pueden incluirse
funciones específicas de visualización en programas no-SIG y también es cada vez más común el uso
de programas SIG en dispositivos móviles y/o de trabajo en campo.

ArcGIS pretende responder a estos requerimientos en evolución, convirtiéndose, más que en un
software SIG en una Plataforma SIG. En este contexto, es posible hablar entonces de varios
componentes en la plataforma ArcGIS:

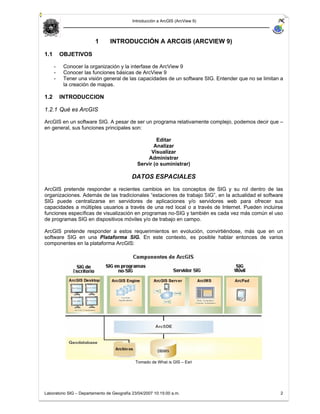

Tomado de What is GIS – Esri

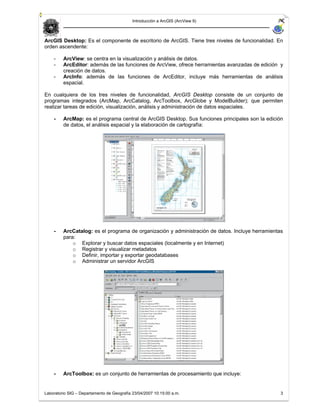

ArcGIS Desktop: Es el componente de escritorio de ArcGIS. Tiene tres niveles de funcionalidad. En
orden ascendente:

- ArcView: se centra en la visualización y análisis de datos.
- ArcEditor: además de las funciones de ArcView, ofrece herramientas avanzadas de edición y
creación de datos.
- ArcInfo: además de las funciones de ArcEditor, incluye más herramientas de análisis
espacial.

En cualquiera de los tres niveles de funcionalidad, ArcGIS Desktop consiste de un conjunto de
programas integrados (ArcMap, ArcCatalog, ArcToolbox, ArcGlobe y ModelBuilder); que permiten
realizar tareas de edición, visualización, análisis y administración de datos espaciales.

- ArcMap: es el programa central de ArcGIS Desktop. Sus funciones principales son la edición
de datos, el análisis espacial y la elaboración de cartografía:

- ArcCatalog: es el programa de organización y administración de datos. Incluye herramientas
para:
o Explorar y buscar datos espaciales (localmente y en Internet)
o Registrar y visualizar metadatos
o Definir, importar y exportar geodatabases
o Administrar un servidor ArcGIS

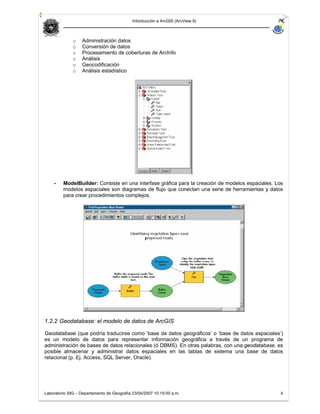

- ArcToolbox: es un conjunto de herramientas de procesamiento que incluye:



o Administración datos
o Conversión de datos
o Procesamiento de coberturas de ArcInfo
o Análisis
o Geocodificación
o Análisis estadístico

- ModelBuilder: Consiste en una interfase gráfica para la creación de modelos espaciales. Los
modelos espaciales son diagramas de flujo que conectan una serie de herramientas y datos
para crear procedimientos complejos.

1.2.2 Geodatabase: el modelo de datos de ArcGIS

Geodatabase (que podría traducirse como ‘base de datos geográficos’ o ‘base de datos espaciales’)
es un modelo de datos para representar información geográfica a través de un programa de
administración de bases de datos relacionales (ó DBMS). En otras palabras, con una geodatabase, es
posible almacenar y administrar datos espaciales en las tablas de sistema una base de datos
relacional (p. Ej. Access, SQL Server, Oracle).



El modelo de datos geodatabase representa un cambio significativo con relación a la situación que se
presenta en programas SIG anteriores, en donde los datos espaciales se almacenan utilizando un
formato de datos específico para cada software (p. Ej. Shapefiles de ArcView 3.x, coberturas de
ArcInfo, etc.)

Las Geodatabases varían en un amplio espectro de tamaños y usuarios. De acuerdo a estas
características, se puede hablar entonces de geodatabases personales y geodatabases multiusuario.

Tipo de geodatabase Base de datos en la Descripción
que se almacena
Personal Microsoft Access - Edición simultánea max. 1 usuario
- 2 GB tamaño máximo
- Sin soporte de versiones
Multiusuario - Oracle - Se requiere el programa ArcSDE
- DB2 - Edición simultánea por varios usuarios
- Informix - Soporte de versiones
- SQL Server - El límite de tamaño y usuarios está
determinado por los limites del programa de
base de datos
Tipos de geodatabases

En una geodatabase, se puede representar la información geográfica a través de las estructuras de
datos vector y raster:

Vector: para representar objetos con formas discretas, utilizando las figuras geométricas básicas,
punto, línea y polígono. A un grupo de rasgos vector (puntos, líneas o polígonos) con los mismos
atributos, se le llama una feature class (clase de rasgos). Por ejemplo: Una feature class de líneas
para las vías, una feature class de polígonos para los municipios, una feature class de puntos para las
cabeceras municipales, etc. A su vez, las clases de rasgos se pueden agrupar en datasets de rasgos
(feature datasets).

Raster: esta estructura se usa comúnmente para representar fenómenos continuos como la
elevación, pendiente, temperatura, precipitación, etc. También para almacenar fotografías e imágenes
de satélite. Dentro de una geodatabase, un layer raster se llama Raster dataset

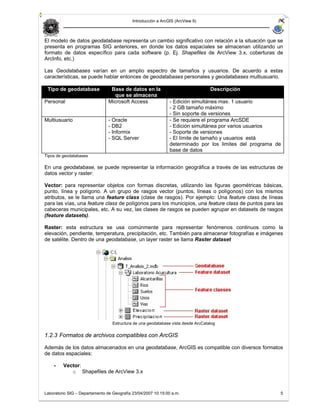

Estructura de una geodatabase vista desde ArcCatalog

1.2.3 Formatos de archivos compatibles con ArcGIS

Además de los datos almacenados en una geodatabase, ArcGIS es compatible con diversos formatos
de datos espaciales:

- Vector:
o Shapefiles de ArcView 3.x



o Coberturas de ArcInfo
o Dibujos de AutoCAD
- Raster:
o GRIDs de ArcView 3.x y ArcInfo
o Imágenes ERDAS
o Imágenes TIFF, JPG, BMP, entre otros.
- TINs de ArcView 3.x y ArcInfo
- Tablas
o Archivos DBF (dBase)
o Archivos de texto organizados por columnas

1.3 PROCEDIMIENTOS

Se explorarán algunas funciones de ArcView 9

1.3.1 ArcMap

Es el programa principal del componente de escritorio de ArcGIS. Desde ArcMap se tiene acceso a las
funciones de cartografía, análisis espacial y edición de datos.

Para abrir ArcMap, vaya a Inicio -> Programas -> ArcGIS ->

La ventana de ArcMap esta dividida en dos paneles: A la derecha está el área gráfica (donde se de
visualizan los datos) y a la izquierda la tabla de contenido, que es una lista de los datos que se han
agregado. En la tabla de contenido, además, se observan los símbolos que se están utilizando para
representar los datos (es decir, la leyenda).

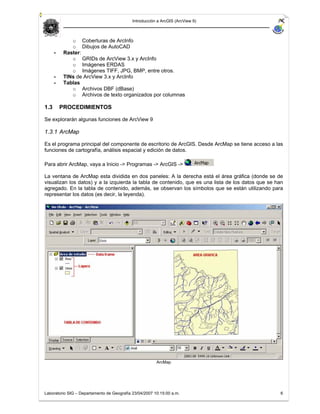

ArcMap



Cuando se agregan datos espaciales en una ventana de ArcMap, se les llama layers (capas), sin
importar si son vector, raster, TIN, o si provienen de una geodatabase, un shapefile, una cobertura,
etc. En la ventana de la pagina anterior se han agregado dos layers: Rios y Usos.

A los layers que tienen una referencia espacial común se los agrupa en un data frame (marco de
datos). En la ventana de ejemplo existe solo un data frame llamado “Area de estudio”. Sin embargo,
puede haber tantos layers y data frames como sea necesario.

Algunas de las funciones básicas de ArcMap son:

1.3.1.1 Agregar layers
Para agregar datos a la ventana de ArcMap se utiliza la herramienta (Add Data). Su
funcionamiento es muy simple: el usuario se desplaza hasta la carpeta donde se encuentran
almacenados los datos espaciales que se quieren agregar, se seleccionan y se presiona Add.

1. Presione en la barra de botones para abrir la ventana agregar datos (Add Data):

2. Haciendo doble clic sobre las carpetas, desplácese hasta D:MATERIASCURSOINTROAV
(observe que se muestra una lista con los datos espaciales de formatos compatibles presentes en
esta carpeta)
3. Seleccione el shapefile CURVAS.SHP y presione Add para agregarlo

Los layers se agregan automáticamente al marco de datos activo. Por defecto, ArcMap siempre crea
un marco de datos llamado Layers

4. Si es necesario, haga clic en la marca de verificación a la izquierda del nombre del layer para
hacerlo visible (a esta acción se le llama prender el layer, lo opuesto sería apagar el layer):

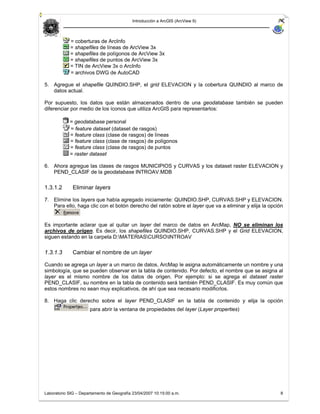

Como hay muchos formatos de datos compatibles con ArcGIS, se utilizan íconos diferentes para
facilitar su identificación. Los más comunes son:

= datos raster (GRIDs e imágenes)



= coberturas de ArcInfo
= shapefiles de líneas de ArcView 3x
= shapefiles de polígonos de ArcView 3x
= shapefiles de puntos de ArcView 3x
= TIN de ArcView 3x o ArcInfo
= archivos DWG de AutoCAD

5. Agregue el shapefile QUINDIO.SHP, el grid ELEVACION y la cobertura QUINDIO al marco de
datos actual.

Por supuesto, los datos que están almacenados dentro de una geodatabase también se pueden
diferenciar por medio de los íconos que utiliza ArcGIS para representarlos:

= geodatabase personal
= feature dataset (dataset de rasgos)
= feature class (clase de rasgos) de líneas
= feature class (clase de rasgos) de polígonos
= feature class (clase de rasgos) de puntos
= raster dataset

6. Ahora agregue las clases de rasgos MUNICIPIOS y CURVAS y los dataset raster ELEVACION y
PEND_CLASIF de la geodatabase INTROAV.MDB

1.3.1.2 Eliminar layers

7. Elimine los layers que había agregado iniciamente: QUINDIO.SHP, CURVAS.SHP y ELEVACION.
Para ello, haga clic con el botón derecho del ratón sobre el layer que va a eliminar y elija la opción

Es importante aclarar que al quitar un layer del marco de datos en ArcMap, NO se eliminan los
archivos de origen. Es decir, los shapefiles QUINDIO.SHP, CURVAS.SHP y el Grid ELEVACION,
siguen estando en la carpeta D:MATERIASCURSOINTROAV

1.3.1.3 Cambiar el nombre de un layer

Cuando se agrega un layer a un marco de datos, ArcMap le asigna automáticamente un nombre y una
simbología, que se pueden observar en la tabla de contenido. Por defecto, el nombre que se asigna al
layer es el mismo nombre de los datos de origen. Por ejemplo: si se agrega el dataset raster
PEND_CLASIF, su nombre en la tabla de contenido será también PEND_CLASIF. Es muy común que
estos nombres no sean muy explicativos, de ahí que sea necesario modificrlos.

8. Haga clic derecho sobre el layer PEND_CLASIF en la tabla de contenido y elija la opción
para abrir la ventana de propiedades del layer (Layer properties)

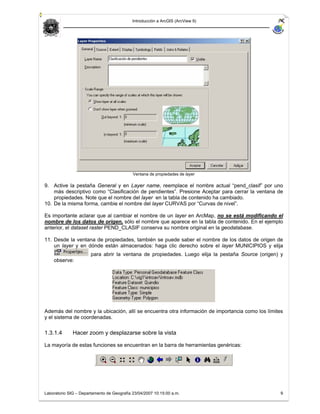

Ventana de propiedades de layer

9. Active la pestaña General y en Layer name, reemplace el nombre actual “pend_clasif” por uno
más descriptivo como “Clasificación de pendientes”. Presione Aceptar para cerrar la ventana de
propiedades. Note que el nombre del layer en la tabla de contenido ha cambiado.
10. De la misma forma, cambie el nombre del layer CURVAS por “Curvas de nivel”.

Es importante aclarar que al cambiar el nombre de un layer en ArcMap, no se está modificando el
nombre de los datos de origen, sólo el nombre que aparece en la tabla de contenido. En el ejemplo
anterior, el dataset raster PEND_CLASIF conserva su nombre original en la geodatabase.

11. Desde la ventana de propiedades, también se puede saber el nombre de los datos de origen de
un layer y en dónde están almacenados: haga clic derecho sobre el layer MUNICIPIOS y elija
para abrir la ventana de propiedades. Luego elija la pestaña Source (origen) y
observe:

Además del nombre y la ubicación, allí se encuentra otra información de importancia como los límites
y el sistema de coordenadas.

1.3.1.4 Hacer zoom y desplazarse sobre la vista

La mayoría de estas funciones se encuentran en la barra de herramientas genéricas:



En orden aparecen: acercar área / alejar área / acercar / alejar / desplazarse / ver todo / ir a la vista
anterior / ir a la vista siguiente / seleccionar rasgos / seleccionar gráficos y textos / identificar rasgos /
buscar rasgos / medir / revisar hipervínculo.

12. Utilice algunas de estas herramientas para verificar su funcionamiento.

Tenga en cuenta que a medida que se hacen acercamientos o alejamientos, la escala de despliegue
va cambiando. ArcMap muestra la escala actual de despliegue en la parte superior de la ventana:

Si el recuadro de la escala está desactivado, significa que ArcMap no ha podido calcularla.
Comúnmente, esto ocurre porque no se ha definido el sistema de coordenadas de los layers (si no se
conocen las unidades no es posible conocer la escala de despliegue).

13. Para cambiar la escala de despliegue a 1:500,000 haga clic dentro del recuadro de texto,
reemplace el valor actual por 500000 y presione Enter. Despliegue el mapa a diferentes escalas.

1.3.1.5 Medir distancias sobre el mapa

14. Active la herramienta y haga clic en algún lugar del mapa. Desplace el mouse y note que el
valor de distancia en línea recta desde el lugar inicial hasta la posición actual del puntero se
reporta en la barra de estado (parte inferior izquierda de la ventana de ArcMap):

Aparecen dos valores de distancia: Longitud del segmento (segment) es la distancia desde el último
lugar donde se hizo clic hasta la posición actual del puntero. Total es la suma de las distancias de
todos los segmentos (un segmento es la distancia entre dos clics consecutivos)

15. Haga clic en otros lugares del mapa y note cómo cambian los valores de Segment y Total. Para
desactivar la herramienta de medición de distancia, haga clic fuera del área de dibujo de la vista.

1.3.1.6 Tablas de atributos

Cuando se trabaja con datos espaciales en un software SIG, además de la representación gráfica de
los rasgos, también es posible almacenar datos adicionales que los describan con más detalle.
Comúnmente, estos datos adicionales guardan en tablas. En ArcMap, estas tablas se conocen como
tablas de atributos. Cada layer tiene su tabla de atributos. A las columnas de la tabla de atributos
se les llama atributos o campos y a las filas se les llama registros.

Además de almacenar los atributos, un software SIG se encarga de mantener un vínculo entre cada
rasgo y sus atributos correspondientes:

- En layers vector: A cada rasgo (punto, línea o polígono) le corresponde una y solo una fila de
la tabla de atributos. En cada fila (o registro) de esta tabla están almacenados los valores de
los atributos para un solo rasgo en particular.
- En layers raster: a cada fila de la tabla de atributos le corresponde un valor diferente del grid.
Es decir, hay tantas filas en la tabla como valores en el grid.



1.3.1.7 Desplegar la tabla de atributos de un layer

16. En la tabla de contenido, haga clic derecho sobre el layer MUNICIPIOS y elija la opción
del menú contextual para desplegar la tabla de atributos del layer.

La tabla se despliega en una nueva ventana. El titulo de la ventana es Attributes of Municipios. Por
defecto, ArcMap llama Attributes of ... a las tablas de atributos.

Esta tabla tiene 9 campos (columnas, atributos). Algunos de ellos son estándar (son agregados y
actualizados automáticamente por ArcMap), y por lo tanto están presentes en todas las tablas de
atributos:

- OBJECTID: Es un identificador asignado por ArcMap a cada rasgo.
- Shape: Es la columna “espacial”, indica la geometría de los rasgos (punto, línea, polígono,
etc)
- Shape_Length: Almacena la longitud de los rasgos (es 0 para rasgos puntuales)
- Shape_Area: Almacena el área de los rasgos (es 0 para rasgos lineales)

Los demás, son atributos “de usuario”, es decir, fueron agregados por la persona que creó los datos
para satisfacer sus requerimientos:

- Dep_cod: código DANE del departamento
- Mun_codi: código DANE del municipio
- Mun_Nom: nombre del municipio
- AreaKm2 : área del municipio en kilómetros cuadrados
- Pob2003 : población aproximada del municipio en el año 2003

En cada registro de la tabla se almacenan los valores de estos atributos para un rasgo particular (en
este caso, para un municipio). Como el software mantiene un vínculo entre la tabla de atributos y el
layer, es posible identificar cuál es el rasgo correspondiente a un registro, seleccionándolo en la tabla:

17. Organice las ventanas para poder ver simultáneamente la tabla y el mapa
18. En la tabla de atributos de municipios, haga clic en el extremo izquierdo de la tabla sobre el
registro del municipio “Quimbaya”. Observe que tanto el registro en la tabla como el polígono
correspondiente en la vista quedan resaltados en color azul. Se dice entonces que el registro y el
polígono están seleccionados.

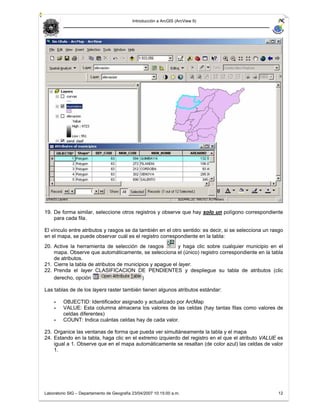

19. De forma similar, seleccione otros registros y observe que hay solo un polígono correspondiente
para cada fila.

El vínculo entre atributos y rasgos se da también en el otro sentido: es decir, si se selecciona un rasgo
en el mapa, se puede observar cuál es el registro correspondiente en la tabla:
20. Active la herramienta de selección de rasgos y haga clic sobre cualquier municipio en el
mapa. Observe que automáticamente, se selecciona el (único) registro correspondiente en la tabla
de atributos.
21. Cierre la tabla de atributos de municipios y apague el layer.
22. Prenda el layer CLASIFICACION DE PENDIENTES y despliegue su tabla de atributos (clic
derecho, opción )

Las tablas de de los layers raster también tienen algunos atributos estándar:

- OBJECTID: Identificador asignado y actualizado por ArcMap
- VALUE: Esta columna almacena los valores de las celdas (hay tantas filas como valores de
celdas diferentes)
- COUNT: Indica cuántas celdas hay de cada valor.

23. Organice las ventanas de forma que pueda ver simultáneamente la tabla y el mapa
24. Estando en la tabla, haga clic en el extremo izquierdo del registro en el que el atributo VALUE es
igual a 1. Observe que en el mapa automáticamente se resaltan (de color azul) las celdas de valor
1.



En la parte inferior de la tabla, se muestran algunos controles adicionales:

- Controles de desplazamiento (ir al inicio, ir al registro anterior, ir al registro siguiente, ir al final)
- Los botones All y Selected, se utilizan para mostrar todos los registros de la tabla o solamente
los que están seleccionados, respectivamente.
- Dentro del menú Options, se encuentran algunas funciones adicionales. Entre otras:
o = limpiar la selección
o = seleccionar todo
o = invertir la selección
o = hacer una consulta
o = generar un gráfico
o = agregar columna
o = exportar la tabla

25. Para des-seleccionar el registro seleccionado, haga clic en Options y elija

1.3.1.8 Conocer los valores de los atributos de los rasgos con la herramienta identify

Una forma muy sencilla de averiguar los valores de los atributos de los rasgos, es haciendo clic sobre
ellos en el mapa, mientras está activa la herramienta de identificación

26. Cierre la tabla de atributos, apague el layer de clasificación de pendientes y prenda el de los
municipios. Active la herramienta , haga clic sobre alguno de los municipios y observe la
ventana Identify results con los valores de los atributos:

En esta ventana se muestra una lista de los atributos y los valores del rasgo sobre el que se hizo clic.
Como hay varios layers, es posible que rasgos de diferentes layers coincidan en este lugar. Por
defecto, ArcMap muestra los valores correspondientes al layer que esté más arriba en la tabla de
contenido (Top-most layer).

Si se quieren consultar los valores de los rasgos de un layer específico, sin importar el orden de la
tabla de atributos, se elije dicho layer en la lista layers de la ventana de identificación (identify results).

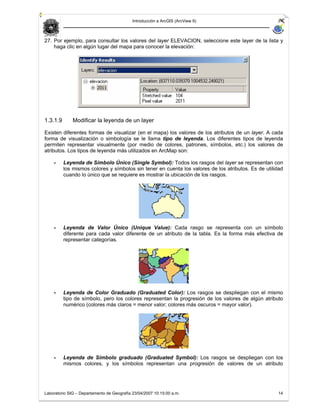

27. Por ejemplo, para consultar los valores del layer ELEVACION, seleccione este layer de la lista y
haga clic en algún lugar del mapa para conocer la elevación:

1.3.1.9 Modificar la leyenda de un layer

Existen diferentes formas de visualizar (en el mapa) los valores de los atributos de un layer. A cada
forma de visualización o simbología se le llama tipo de leyenda. Los diferentes tipos de leyenda
permiten representar visualmente (por medio de colores, patrones, símbolos, etc.) los valores de
atributos. Los tipos de leyenda más utilizados en ArcMap son:

- Leyenda de Símbolo Único (Single Symbol): Todos los rasgos del layer se representan con
los mismos colores y símbolos sin tener en cuenta los valores de los atributos. Es de utilidad
cuando lo único que se requiere es mostrar la ubicación de los rasgos.

- Leyenda de Valor Único (Unique Value): Cada rasgo se representa con un símbolo
diferente para cada valor diferente de un atributo de la tabla. Es la forma más efectiva de
representar categorías.

- Leyenda de Color Graduado (Graduated Color): Los rasgos se despliegan con el mismo
tipo de símbolo, pero los colores representan la progresión de los valores de algún atributo
numérico (colores más claros = menor valor; colores más oscuros = mayor valor).

- Leyenda de Símbolo graduado (Graduated Symbol): Los rasgos se despliegan con los
mismos colores, y los símbolos representan una progresión de valores de un atributo



numérico de la tabla. Está disponible únicamente para datos de puntuales y lineales (símbolos
de menor tamaño = menor valor; símbolos de mayor tamaño = mayor valor).

La leyenda se compone de un conjunto de símbolos (que representan un valor o un rango de valores
de un atributo) y sus etiquetas o descripciones correspondientes:

La leyenda de un layer se modifica desde la ventana de propiedades del layer, en la pestaña
symbology:

28. A manera de ejemplo, se modificará la leyenda del layer Clasificación de pendientes: para abrir la
ventana de propiedades del layer, haga doble clic sobre el layer “Clasificación de pendientes” en
la tabla de contenido (o haga clic derecho y luego elija )
29. En la ventana de propiedades del layer, seleccione la pestaña symbology

Observe que actualmente el layer se está mostrando con una leyenda de valores únicos (Unique
values)

30. Modifique la etiqueta (label) de la siguiente forma:
- para las celdas de valor 1 escriba: 0º - 10º
- para las celdas de valor 4 escriba: Más de 30º

31. Modifique ahora los símbolos (se hace doble clic sobre el símbolo y se elige el color):
- para la primera categoría (0º - 10º): Azul
- para la segunda categoría (10º - 20º): Cian
- para la tercera categoría (20º - 30º): Amarillo
- para la cuarta categoría (Más de 30º): Rojo

32. Presione Aceptar para aplicar los cambios

Para representar cantidades sobre el mapa, es muy común utilizar una leyenda de color graduado.
Ahora se modificará la leyenda del layer municipios, para representar la población:

33. Apague el layer Clasificación de pendientes y prenda el de Municipios

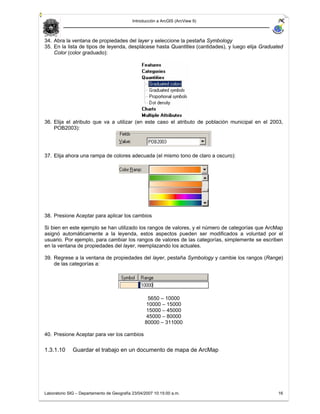

34. Abra la ventana de propiedades del layer y seleccione la pestaña Symbology
35. En la lista de tipos de leyenda, desplácese hasta Quantities (cantidades), y luego elija Graduated
Color (color graduado):

36. Elija el atributo que va a utilizar (en este caso el atributo de población municipal en el 2003,
POB2003):

37. Elija ahora una rampa de colores adecuada (el mismo tono de claro a oscuro):

38. Presione Aceptar para aplicar los cambios

Si bien en este ejemplo se han utilizado los rangos de valores, y el número de categorías que ArcMap
asignó automáticamente a la leyenda, estos aspectos pueden ser modificados a voluntad por el
usuario. Por ejemplo, para cambiar los rangos de valores de las categorías, simplemente se escriben
en la ventana de propiedades del layer, reemplazando los actuales.

39. Regrese a la ventana de propiedades del layer, pestaña Symbology y cambie los rangos (Range)
de las categorías a:

5650 – 10000
10000 – 15000
15000 – 45000
45000 – 80000
80000 – 311000

40. Presione Aceptar para ver los cambios

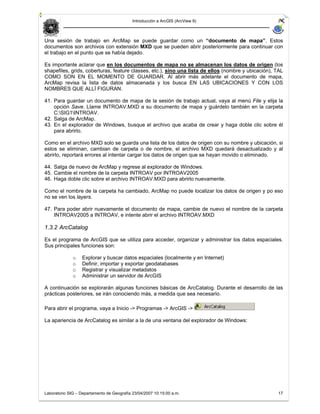

1.3.1.10 Guardar el trabajo en un documento de mapa de ArcMap



Una sesión de trabajo en ArcMap se puede guardar como un “documento de mapa”. Estos
documentos son archivos con extensión MXD que se pueden abrir posteriormente para continuar con
el trabajo en el punto que se había dejado.

Es importante aclarar que en los documentos de mapa no se almacenan los datos de origen (los
shapefiles, grids, coberturas, feature classes, etc.), sino una lista de ellos (nombre y ubicación), TAL
COMO SON EN EL MOMENTO DE GUARDAR. Al abrir más adelante el documento de mapa,
ArcMap revisa la lista de datos almacenada y los busca EN LAS UBICACIONES Y CON LOS
NOMBRES QUE ALLÍ FIGURAN.

41. Para guardar un documento de mapa de la sesión de trabajo actual, vaya al menú File y elija la
opción Save. Llame INTROAV.MXD a su documento de mapa y guárdelo también en la carpeta
C:SIG1INTROAV.
42. Salga de ArcMap.
43. En el explorador de Windows, busque el archivo que acaba de crear y haga doble clic sobre él
para abrirlo.

Como en el archivo MXD solo se guarda una lista de los datos de origen con su nombre y ubicación, si
estos se eliminan, cambian de carpeta o de nombre, el archivo MXD quedará desactualizado y al
abrirlo, reportará errores al intentar cargar los datos de origen que se hayan movido o eliminado.

44. Salga de nuevo de ArcMap y regrese al explorador de Windows.
45. Cambie el nombre de la carpeta INTROAV por INTROAV2005
46. Haga doble clic sobre el archivo INTROAV.MXD para abrirlo nuevamente.

Como el nombre de la carpeta ha cambiado, ArcMap no puede localizar los datos de origen y po eso
no se ven los layers.

47. Para poder abrir nuevamente el documento de mapa, cambie de nuevo el nombre de la carpeta
INTROAV2005 a INTROAV, e intente abrir el archivo INTROAV.MXD

1.3.2 ArcCatalog

Es el programa de ArcGIS que se utiliza para acceder, organizar y administrar los datos espaciales.
Sus principales funciones son:

o Explorar y buscar datos espaciales (localmente y en Internet)
o Definir, importar y exportar geodatabases
o Registrar y visualizar metadatos
o Administrar un servidor de ArcGIS

A continuación se explorarán algunas funciones básicas de ArcCatalog. Durante el desarrollo de las
prácticas posteriores, se irán conociendo más, a medida que sea necesario.

Para abrir el programa, vaya a Inicio -> Programas -> ArcGIS ->

La apariencia de ArcCatalog es similar a la de una ventana del explorador de Windows:

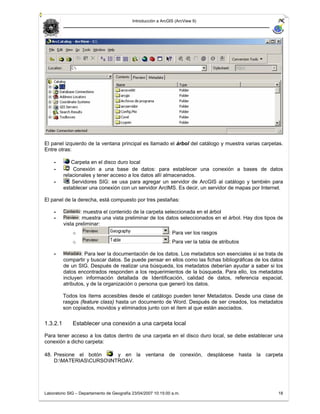

El panel izquierdo de la ventana principal es llamado el árbol del catálogo y muestra varias carpetas.
Entre otras:

- Carpeta en el disco duro local
- Conexión a una base de datos: para establecer una conexión a bases de datos
relacionales y tener acceso a los datos allí almacenados.
- Servidores SIG: se usa para agregar un servidor de ArcGIS al catálogo y también para
establecer una conexión con un servidor ArcIMS. Es decir, un servidor de mapas por Internet.

El panel de la derecha, está compuesto por tres pestañas:

- : muestra el contenido de la carpeta seleccionada en el árbol
- : muestra una vista preliminar de los datos seleccionados en el árbol. Hay dos tipos de
vista preliminar:
o : Para ver los rasgos
o : Para ver la tabla de atributos

- : Para leer la documentación de los datos. Los metadatos son esenciales si se trata de
compartir y buscar datos. Se puede pensar en ellos como las fichas bibliográficas de los datos
de un SIG. Después de realizar una búsqueda, los metadatos deberían ayudar a saber si los
datos encontrados responden a los requerimientos de la búsqueda. Para ello, los metadatos
incluyen información detallada de Identificación, calidad de datos, referencia espacial,
atributos, y de la organización o persona que generó los datos.

Todos los ítems accesibles desde el catálogo pueden tener Metadatos. Desde una clase de
rasgos (feature class) hasta un documento de Word. Después de ser creados, los metadatos
son copiados, movidos y eliminados junto con el ítem al que están asociados.

1.3.2.1 Establecer una conexión a una carpeta local

Para tener acceso a los datos dentro de una carpeta en el disco duro local, se debe establecer una
conexión a dicho carpeta:

48. Presione el botón y en la ventana de conexión, desplácese hasta la carpeta
D:MATERIASCURSOINTROAV.

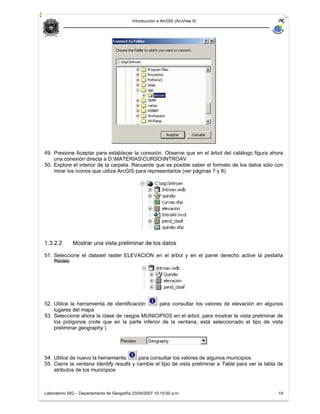

49. Presione Aceptar para establecer la conexión. Observe que en el árbol del catálogo figura ahora
una conexión directa a D:MATERIASCURSOINTROAV
50. Explore el interior de la carpeta. Recuerde que es posible saber el formato de los datos sólo con
mirar los íconos que utiliza ArcGIS para representarlos (ver páginas 7 y 8)

1.3.2.2 Mostrar una vista preliminar de los datos

51. Seleccione el dataset raster ELEVACION en el árbol y en el panel derecho active la pestaña
.

52. Utilice la herramienta de identificación para consultar los valores de elevación en algunos
lugares del mapa
53. Seleccione ahora la clase de rasgos MUNICIPIOS en el árbol, para mostrar la vista preliminar de
los polígonos (note que en la parte inferior de la ventana, está seleccionado el tipo de vista
preliminar geography )

54. Utilice de nuevo la herramienta para consultar los valores de algunos municipios.
55. Cierre la ventana Identify results y cambie el tipo de vista preliminar a Table para ver la tabla de
atributos de los municipios



1.3.2.3 Cambiar el nombre de los datos

56. En el árbol, haga clic derecho sobre la clase de rasgos CURVAS y elija la opción
en el menú contextual. Edite el nombre actual de la clase, y cámbielo
por CURVAS_DE_NIVEL
57. Abra el archivo INTROAV.MXD que había creado en el punto 41 y observe el mapa. Como se
cambió el nombre de los datos de origen del layer de curvas, ArcMap no lo encuentra y no puede
dibujarlo.
58. Cierre ArcMap y regrese a ArcCatalog.
59. Devuelva a la clase de rasgos CURVAS_DE_NIVEL su nombre original.

1.3.2.4 Eliminar datos

60. Seleccione la cobertura QUINDÍO en el árbol (o en el panel derecho, pestaña )
61. Haga clic derecho sobre el nombre de la cobertura y en el menú contextual, elija la opción
para eliminarlo.

Es importante aclarar que al eliminar los datos desde ArcCatalog de esta forma, SE PIERDEN
DEFINITIVAMENTE y no hay forma de recuperarlos. Por lo tanto, hay que estar completamente
seguro al efectuar esta operación.

1.3.3 ArcToolbox

Este programa es un conjunto de diversas herramientas de procesamiento que incluye:

o Administración datos
o Conversión de datos
o Procesamiento de coberturas de ArcInfo
o Análisis
o Geocodificación
o Análisis estadístico

La ventana de ArcToolbox muestra un conjunto de cajas de herramientas , que agrupan funciones
similares. Por ejemplo: herramientas de análisis, herramientas de conversión de datos, herramientas
de geocodificación, herramientas geoestadísticas, etc.



Como las funciones disponibles en ArcToolbox son tan diversas, se puede tener acceso a ellas desde
los demás programas de ArcGIS: ArcMap, ArcCatalog, ArcScene y ArcGlobe

62. Abra de nuevo el documento de mapa INTROAV.MXD que había creado en el punto 41
63. En la barra de botones de ArcMap, presione para abrir ArcToolbox.
64. Arrastre la ventana de ArcToolbox hasta el extremo derecho de la ventana de ArcMap, para
dejarla fija en ese lugar.
65. Explore el interior de algunas cajas para ver las herramientas disponibles.
66. Para ejecutar alguna función en particular, se hace doble clic sobre el nombre. Por ejemplo:
ingrese a la caja de herramientas (herramientas de administración de
datos), desplácese a la categoría (Columnas), luego a la herramienta
(Agregar Columna) y por último, haga doble clic sobre ésta última para abrir la ventana de la
herramienta:

La apariencia de todas las herramientas es similar a esta. En general se trata de ventanas muy
sencillas: incluyen un panel de ayuda (a la derecha) para recordar cuál es la utilidad de la herramienta
y el significado de los parámetros que deben suministrarse. El usuario se limita a ingresar los valores
de los parámetros, a seleccionar los datos de entrada (si es necesario) y a presionar el botón OK para
efectuar la operación.

67. Cierre la ventana de la herramienta Add Fieldy salga de ArcMap

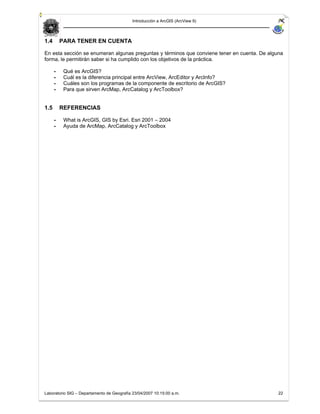

1.4 PARA TENER EN CUENTA

En esta sección se enumeran algunas preguntas y términos que conviene tener en cuenta. De alguna
forma, le permitirán saber si ha cumplido con los objetivos de la práctica.

- Qué es ArcGIS?
- Cuál es la diferencia principal entre ArcView, ArcEditor y ArcInfo?
- Cuáles son los programas de la componente de escritorio de ArcGIS?
- Para que sirven ArcMap, ArcCatalog y ArcToolbox?

1.5 REFERENCIAS

- What is ArcGIS, GIS by Esri. Esri 2001 – 2004
- Ayuda de ArcMap, ArcCatalog y ArcToolbox


01 t introduccion arc gis

Más contenido relacionado

La actualidad más candente

Similar a 01 t introduccion arc gis

01 t introduccion arc gis
