1. Este manual diseñado por la
comunidad “Novatos con
Suerte” describe el plan de
mantenimiento preventivo de
equipos de cómputo, con el
método enseñado en la
Universidad de la Sierra al
grupo ITS 1.1 por el M.C.
Ulises Ponce Mendoza en el
año 2014.
hh
Manual de
mantenimiento
preventivo a
equipo de
cómputo.
Asignatura “Mantenimiento Preventivo
y Correctivo de PC”
Integrantes:
Silvia María Noriega Ruiz.
Luis Fernando Córdova.
Juan Carlos Barios Ramírez.
Yael Santiago Peralta.

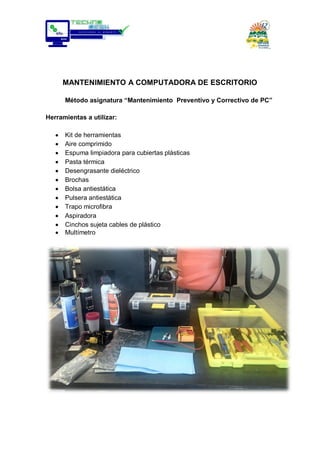

2. MANTENIMIENTO A COMPUTADORA DE ESCRITORIO
Método asignatura “Mantenimiento Preventivo y Correctivo de PC”
Herramientas a utilizar:
Kit de herramientas
Aire comprimido
Espuma limpiadora para cubiertas plásticas
Pasta térmica
Desengrasante dieléctrico
Brochas
Bolsa antiestática
Pulsera antiestática
Trapo microfibra
Aspiradora
Cinchos sujeta cables de plástico
Multímetro

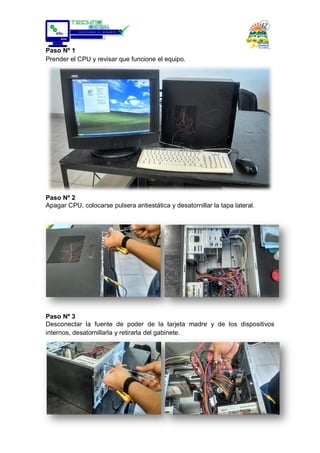

3. Paso Nº 1
Prender el CPU y revisar que funcione el equipo.
Paso Nº 2
Apagar CPU, colocarse pulsera antiestática y desatornillar la tapa lateral.
Paso Nº 3
Desconectar la fuente de poder de la tarjeta madre y de los dispositivos
internos, desatornillarla y retirarla del gabinete.

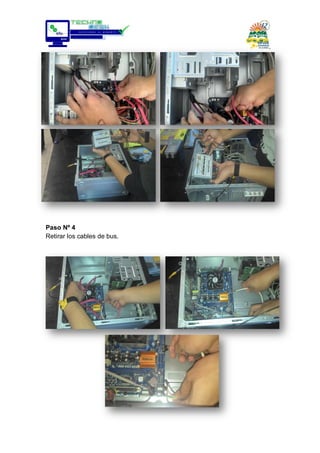

4. Paso Nº 4
Retirar los cables de bus.

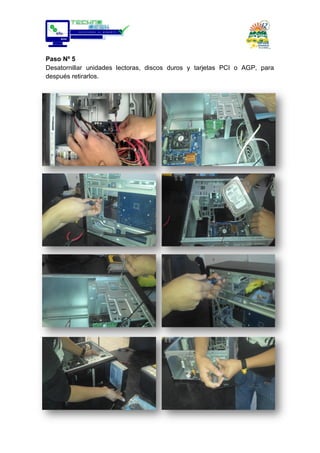

5. Paso Nº 5
Desatornillar unidades lectoras, discos duros y tarjetas PCI o AGP, para
después retirarlos.

6. Paso Nº 6
Desatornillar y retirar los ventiladores.
Paso Nº 7
Identificar todos los tornillos que sujetan la tarjeta madre para después
desatornillarla y desmontarla.

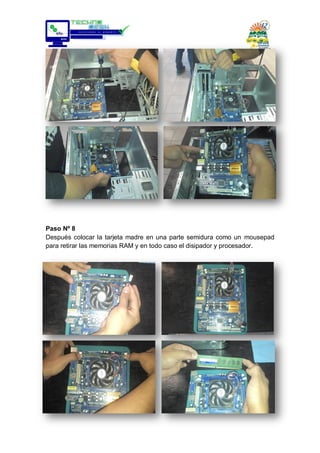

7. Paso Nº 8
Después colocar la tarjeta madre en una parte semidura como un mousepad
para retirar las memorias RAM y en todo caso el disipador y procesador.

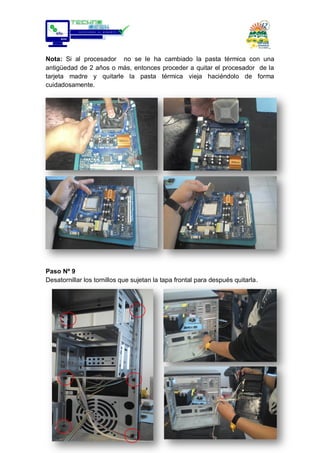

8. Nota: Si al procesador no se le ha cambiado la pasta térmica con una
antigüedad de 2 años o más, entonces proceder a quitar el procesador de la
tarjeta madre y quitarle la pasta térmica vieja haciéndolo de forma
cuidadosamente.
Paso Nº 9
Desatornillar los tornillos que sujetan la tapa frontal para después quitarla.

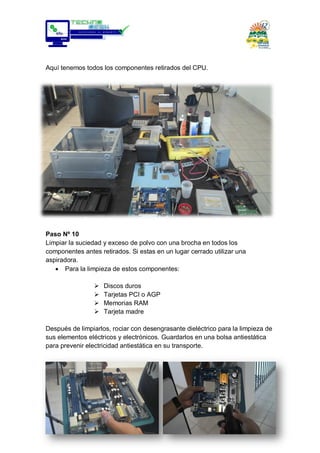

9. Aquí tenemos todos los componentes retirados del CPU.
Paso Nº 10
Limpiar la suciedad y exceso de polvo con una brocha en todos los
componentes antes retirados. Si estas en un lugar cerrado utilizar una
aspiradora.
Para la limpieza de estos componentes:
 Discos duros
 Tarjetas PCI o AGP
 Memorias RAM
 Tarjeta madre

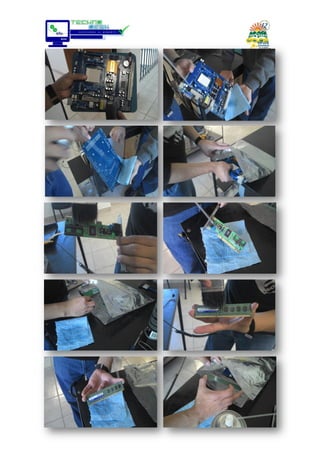

Después de limpiarlos, rociar con desengrasante dieléctrico para la limpieza de
sus elementos eléctricos y electrónicos. Guardarlos en una bolsa antiestática
para prevenir electricidad antiestática en su transporte.

11. Para la limpieza de estos componentes:
 Dvd-rw
 Lector de memorias
 Diskettes
 Fuente de poder
También se puede utilizar trapos microfibra que retienen el doble más que un
trapo de algodón y es de fácil maniobra.
NOTA: En caso de que el CPU llegara muy sucia, estos componentes tendrán
que abrirse para su limpieza interna.

12. Para la limpieza de estos componentes:
 Ventiladores
 Cables bus
 Gabinete
 Tapa frontal
También se puede utilizar trapos microfibra que retienen el doble más que un
trapo de algodón y es de fácil maniobra. En los ventiladores, la tapa frontal y el
exterior o tapas del gabinete utilizar espuma limpiadora.

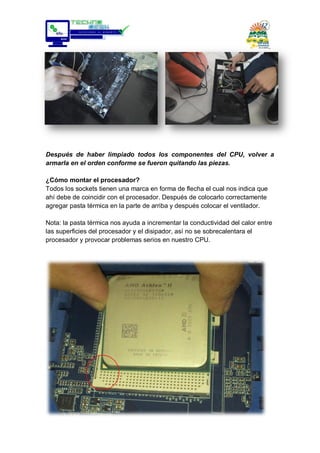

14. Después de haber limpiado todos los componentes del CPU, volver a
armarla en el orden conforme se fueron quitando las piezas.
¿Cómo montar el procesador?
Todos los sockets tienen una marca en forma de flecha el cual nos indica que
ahí debe de coincidir con el procesador. Después de colocarlo correctamente
agregar pasta térmica en la parte de arriba y después colocar el ventilador.
Nota: la pasta térmica nos ayuda a incrementar la conductividad del calor entre
las superficies del procesador y el disipador, así no se sobrecalentara el
procesador y provocar problemas serios en nuestro CPU.

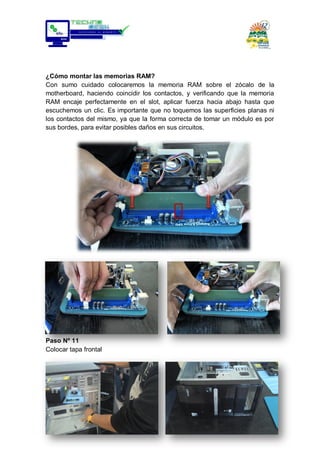

15. ¿Cómo montar las memorias RAM?

16. ¿Cómo montar las memorias RAM?
Con sumo cuidado colocaremos la memoria RAM sobre el zócalo de la
motherboard, haciendo coincidir los contactos, y verificando que la memoria
RAM encaje perfectamente en el slot, aplicar fuerza hacia abajo hasta que
escuchemos un clic. Es importante que no toquemos las superficies planas ni
los contactos del mismo, ya que la forma correcta de tomar un módulo es por
sus bordes, para evitar posibles daños en sus circuitos.
Paso Nº 11
Colocar tapa frontal

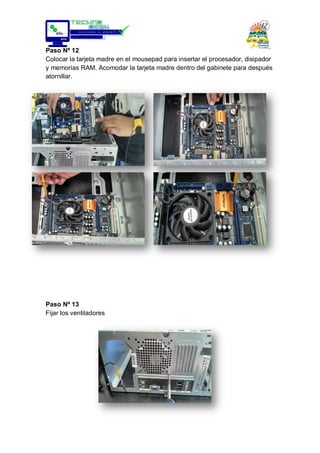

17. Paso Nº 12
Colocar la tarjeta madre en el mousepad para insertar el procesador, disipador
y memorias RAM. Acomodar la tarjeta madre dentro del gabinete para después
atornillar.
Paso Nº 13
Fijar los ventiladores

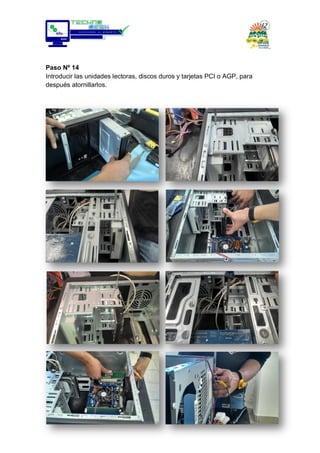

18. Paso Nº 14
Introducir las unidades lectoras, discos duros y tarjetas PCI o AGP, para
después atornillarlos.

19. Paso Nº 15
Conectar los cables de bus.

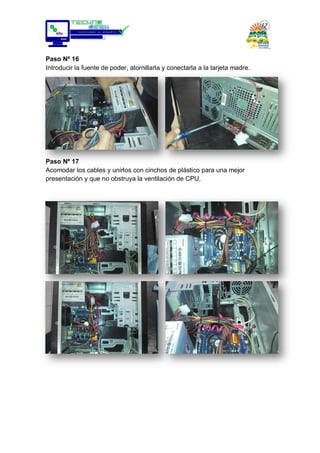

20. Paso Nº 16
Introducir la fuente de poder, atornillarla y conectarla a la tarjeta madre.
Paso Nº 17
Acomodar los cables y unirlos con cinchos de plástico para una mejor
presentación y que no obstruya la ventilación de CPU.

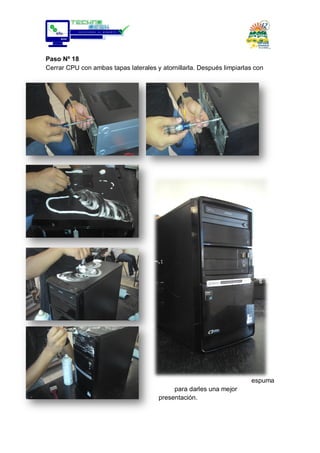

21. Paso Nº 18
Cerrar CPU con ambas tapas laterales y atornillarla. Después limpiarlas con
espuma
para darles una mejor
presentación.

22. Paso Nº 19
Conectar el CPU a la corriente eléctrica para después prenderla, verificar que
sea funcional el equipo.
