1. MANTENIMIENTO
PREVENTIVO
Es un mantenimiento basado en inspecciones regulares a las
máquinas, de forma planificada, programada y controlada, con
el fin de anticipar desgastes y fallas funcionales. Consiste en
prevenir o corregir el deterioro sufrido en un equipo, por
variables como el uso normal, el clima, o fallas de algún
accesorio que no repercuta en la función principal, en tanto
las actividades se ejecutan previendo que el equipo presente
fallas mayores. En las tareas de mantenimiento preventivo se
analiza la condición de los equipos para determinar otras
intervenciones de los técnicos: limpieza y lubricación de
piezas, reemplazo de ventiladores, reemplazo de luces
indicadoras, revisiones del estado general de los equipos,
entre otros.

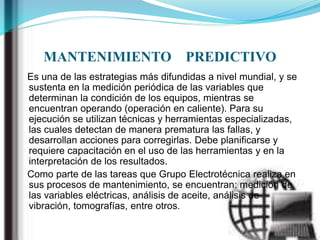

2. MANTENIMIENTO PREDICTIVO
Es una de las estrategias más difundidas a nivel mundial, y se
sustenta en la medición periódica de las variables que
determinan la condición de los equipos, mientras se
encuentran operando (operación en caliente). Para su
ejecución se utilizan técnicas y herramientas especializadas,
las cuales detectan de manera prematura las fallas, y
desarrollan acciones para corregirlas. Debe planificarse y
requiere capacitación en el uso de las herramientas y en la
interpretación de los resultados.
Como parte de las tareas que Grupo Electrotécnica realiza en
sus procesos de mantenimiento, se encuentran: medición de
las variables eléctricas, análisis de aceite, análisis de
vibración, tomografías, entre otros.

3. HERRAMIENTAS DE UN CABLEADO
ESTRUCTURADO
 Pinza telefónica para RJ45:
Esta pinza la usamos para colocar el plug de RJ-45 en el cable UTP,
en la imagen podemos ver que en la parte baja tiene una navaja
para cortar el cable y una muesca para pelar el cable; en la parte
central tenemos la sección donde se mete el conector armado para
armarlo.
Este tipo de pinzas telefónicas, las podemos encontrar para poner
no solo RJ45, sino también RJ11, RJ12.

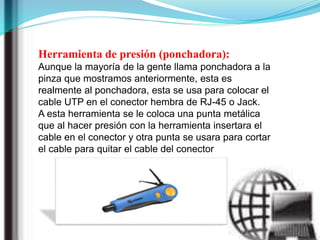

4. Herramienta de presión (ponchadora):
Aunque la mayoría de la gente llama ponchadora a la
pinza que mostramos anteriormente, esta es
realmente al ponchadora, esta se usa para colocar el
cable UTP en el conector hembra de RJ-45 o Jack.
A esta herramienta se le coloca una punta metálica
que al hacer presión con la herramienta insertara el
cable en el conector y otra punta se usara para cortar
el cable para quitar el cable del conector

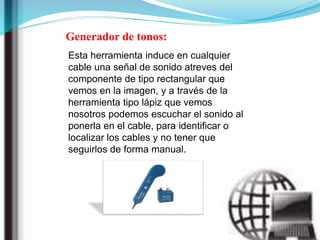

5. Generador de tonos:
Esta herramienta induce en cualquier
cable una señal de sonido atreves del
componente de tipo rectangular que
vemos en la imagen, y a través de la
herramienta tipo lápiz que vemos
nosotros podemos escuchar el sonido al
ponerla en el cable, para identificar o
localizar los cables y no tener que
seguirlos de forma manual.

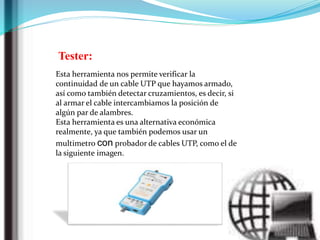

6. Tester:
Esta herramienta nos permite verificar la
continuidad de un cable UTP que hayamos armado,
así como también detectar cruzamientos, es decir, si
al armar el cable intercambiamos la posición de
algún par de alambres.
Esta herramienta es una alternativa económica
realmente, ya que también podemos usar un
multimetro con probador de cables UTP, como el de
la siguiente imagen.

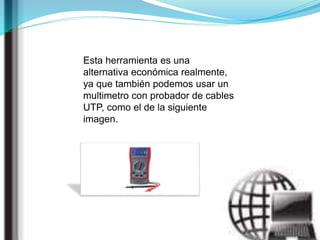

7. Esta herramienta es una
alternativa económica realmente,
ya que también podemos usar un
multimetro con probador de cables
UTP, como el de la siguiente
imagen.

8. Pero para trabajos profesionales debemos usar un
pentascaner o analizador de redes, que permite no
solo determinar la continuidad, sino la atenuación,
armado del cable y distintos defectos de armado de
cable que las otras herramientas no posee, así
como almacenar los datos en su memoria, el de la
figura de abajo es un modelo de la marca microtest

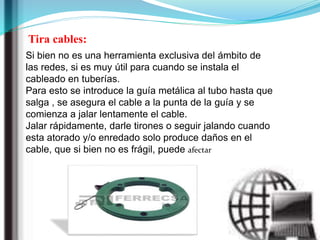

9. Tira cables:
Si bien no es una herramienta exclusiva del ámbito de
las redes, si es muy útil para cuando se instala el
cableado en tuberías.
Para esto se introduce la guía metálica al tubo hasta que
salga , se asegura el cable a la punta de la guía y se
comienza a jalar lentamente el cable.
Jalar rápidamente, darle tirones o seguir jalando cuando
esta atorado y/o enredado solo produce daños en el
cable, que si bien no es frágil, puede afectar

10. Pelacables:
las herramientas para pelar cables se usan para
cortar el revestimiento de los cables y el aislamiento
de los hilos.la herramienta de preparación de cable se
utiliza para remover el revestimiento exterior de los
cables de cuatro pares .también se puede utilizar para
la mayoría de los cables coaxiales. la herramienta
presenta una hoja de corte ajustable para adaptar los
cables con los distintos grosores del revestimiento. el
cable se inserta en la herramienta y luego se hace
girar la herramienta alrededor del cable.

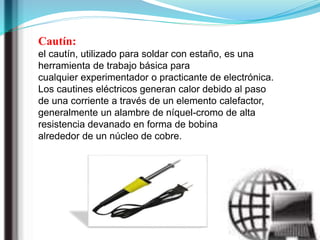

11. Cautín:
el cautín, utilizado para soldar con estaño, es una
herramienta de trabajo básica para
cualquier experimentador o practicante de electrónica.
Los cautines eléctricos generan calor debido al paso
de una corriente a través de un elemento calefactor,
generalmente un alambre de níquel-cromo de alta
resistencia devanado en forma de bobina
alrededor de un núcleo de cobre.

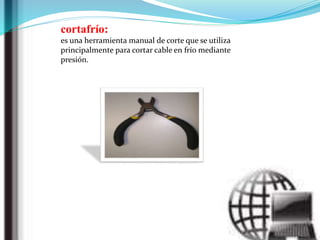

12. cortafrío:
es una herramienta manual de corte que se utiliza
principalmente para cortar cable en frío mediante
presión.

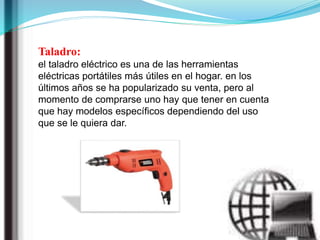

13. Taladro:
el taladro eléctrico es una de las herramientas
eléctricas portátiles más útiles en el hogar. en los
últimos años se ha popularizado su venta, pero al
momento de comprarse uno hay que tener en cuenta
que hay modelos específicos dependiendo del uso
que se le quiera dar.

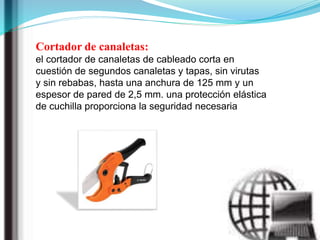

14. Cortador de canaletas:
el cortador de canaletas de cableado corta en
cuestión de segundos canaletas y tapas, sin virutas
y sin rebabas, hasta una anchura de 125 mm y un
espesor de pared de 2,5 mm. una protección elástica
de cuchilla proporciona la seguridad necesaria

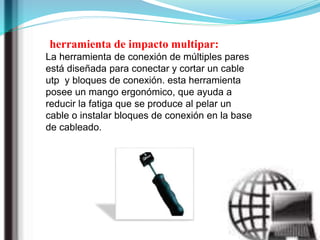

15. herramienta de impacto multipar:
La herramienta de conexión de múltiples pares
está diseñada para conectar y cortar un cable
utp y bloques de conexión. esta herramienta
posee un mango ergonómico, que ayuda a
reducir la fatiga que se produce al pelar un
cable o instalar bloques de conexión en la base
de cableado.

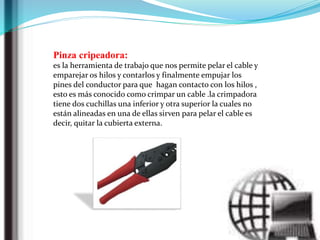

16. Pinza cripeadora:
es la herramienta de trabajo que nos permite pelar el cable y
emparejar os hilos y contarlos y finalmente empujar los
pines del conductor para que hagan contacto con los hilos ,
esto es más conocido como crimpar un cable .la crimpadora
tiene dos cuchillas una inferior y otra superior la cuales no
están alineadas en una de ellas sirven para pelar el cable es
decir, quitar la cubierta externa.

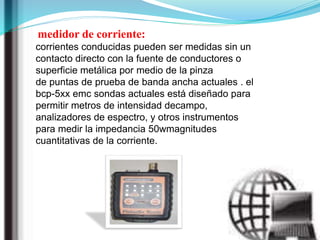

17. medidor de corriente:
corrientes conducidas pueden ser medidas sin un
contacto directo con la fuente de conductores o
superficie metálica por medio de la pinza
de puntas de prueba de banda ancha actuales . el
bcp-5xx emc sondas actuales está diseñado para
permitir metros de intensidad decampo,
analizadores de espectro, y otros instrumentos
para medir la impedancia 50wmagnitudes
cuantitativas de la corriente.

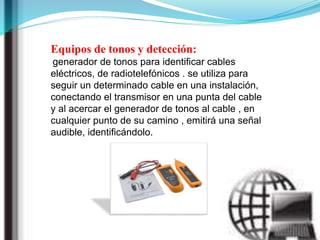

18. Equipos de tonos y detección:
generador de tonos para identificar cables
eléctricos, de radiotelefónicos . se utiliza para
seguir un determinado cable en una instalación,
conectando el transmisor en una punta del cable
y al acercar el generador de tonos al cable , en
cualquier punto de su camino , emitirá una señal
audible, identificándolo.

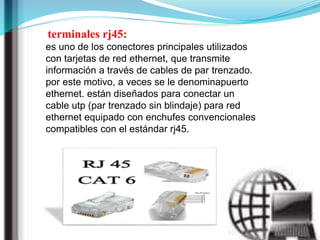

19. terminales rj45:
es uno de los conectores principales utilizados
con tarjetas de red ethernet, que transmite
información a través de cables de par trenzado.
por este motivo, a veces se le denominapuerto
ethernet. están diseñados para conectar un
cable utp (par trenzado sin blindaje) para red
ethernet equipado con enchufes convencionales
compatibles con el estándar rj45.

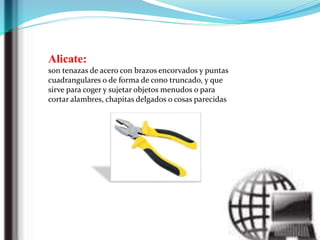

20. Alicate:
son tenazas de acero con brazos encorvados y puntas
cuadrangulares o de forma de cono truncado, y que
sirve para coger y sujetar objetos menudos o para
cortar alambres, chapitas delgados o cosas parecidas

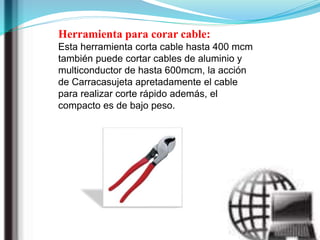

21. Herramienta para corar cable:
Esta herramienta corta cable hasta 400 mcm
también puede cortar cables de aluminio y
multiconductor de hasta 600mcm, la acción
de Carracasujeta apretadamente el cable
para realizar corte rápido además, el
compacto es de bajo peso.

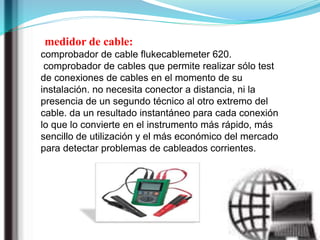

22. medidor de cable:
comprobador de cable flukecablemeter 620.
comprobador de cables que permite realizar sólo test
de conexiones de cables en el momento de su
instalación. no necesita conector a distancia, ni la
presencia de un segundo técnico al otro extremo del
cable. da un resultado instantáneo para cada conexión
lo que lo convierte en el instrumento más rápido, más
sencillo de utilización y el más económico del mercado
para detectar problemas de cableados corrientes.

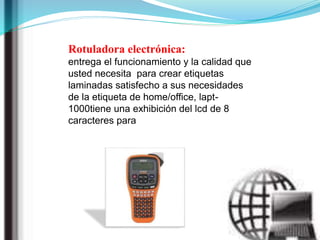

23. Rotuladora electrónica:
entrega el funcionamiento y la calidad que
usted necesita para crear etiquetas
laminadas satisfecho a sus necesidades
de la etiqueta de home/office, lapt-
1000tiene una exhibición del lcd de 8
caracteres para

24. Reflectometro:
el reflectómetro de dominio del tiempo (tdr) es un
instrumento electrónico usado para caracterizar y localizar
los defectos en cables metálicos (por ejemplo, los pares
trenzados de alambre, cables coaxiales) y, en otro tipo de
otdr, fibras ópticas. un tdr emite un pulso muy corto en el
tiempo.

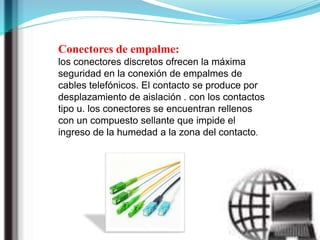

25. Conectores de empalme:
los conectores discretos ofrecen la máxima
seguridad en la conexión de empalmes de
cables telefónicos. El contacto se produce por
desplazamiento de aislación . con los contactos
tipo u. los conectores se encuentran rellenos
con un compuesto sellante que impide el
ingreso de la humedad a la zona del contacto.
