Este documento describe varias herramientas utilizadas para el cableado estructurado de redes, incluyendo pinzas para RJ45, ponchadoras, generadores de tonos, testers, tiras de cables, flexómetros, racks y más. El propósito del cableado estructurado es proporcionar una infraestructura de cables que maximice la velocidad, eficiencia y seguridad de una red.

1. HERRAMIENTAS PARA CABLEADO
ESTRUCTURADO
QUÉ ES UN CABLEADO
ESTRUCTURADO?
UNA SERIE DE NORMAS
TÉCNICAS QUE INDICAN CÓMO
DEBE REALIZARSE EL
CABLEADO DE UNA RED DE
ÁREA LOCAL: CÓMO DEBEN
DISTRIBUIRSE LOS PUNTOS DE
INTERCONEXIÓN, ETC .

2. HERRAMIENTAS PARA CABLÑEADO ESTRUCTURADO
Pinza telefónica para RJ45
Esta pinza la usamos para colocar el plug de
RJ-45 en el cable UTP, en la imagen
podemos ver que en la parte baja tiene una
navaja para cortar el cable y una muesca
para pelar el cable; en la parte central
tenemos la sección donde se mete el
conector armado para armarlo. Este tipo de
pinzas telefónicas, las podemos encontrar
para poner no solo RJ45, sino también
RJ11, RJ12.

3. PINZA TELEFÓNICA

4. PONCHADORA
Herramienta de presión (ponchadora)
Aunque la mayoría de la gente llama
ponchadora a la pinza que mostramos
anteriormente, esta es realmente al
ponchadora, esta se usa para colocar el
cable UTP en el conector hembra de RJ-45 o
Jack.
A esta herramienta se le coloca una punta
metálica que al hacer presión con la
herramienta insertara el cable en el
conector y otra punta se usara para cortar
el cable para quitar el cable del conector.

5. PONCHADORA

6. GENERADOR DE TONOS
ESTA HERRAMIENTA INDUCE EN
CUALQUIER CABLE UNA SEÑAL
DE SONIDO A TRAVÉS DEL
COMPONENTE DE TIPO
RECTANGULAR QUE VEMOS EN LA
IMAGEN, Y A TRAVÉS DE LA
HERRAMIENTA TIPO LÁPIZ QUE
VEMOS NOSOTROS PODEMOS
ESCUCHAR EL SONIDO AL
PONERLA EN EL CABLE, PARA
IDENTIFICAR O LOCALIZAR LOS
CABLES Y NO TENER QUE

7. GENERADOR DE TONOS

8. TESTER
Esta herramienta nos permite verificar la
continuidad de un cable UTP que hayamos
armado, así como también detectar
cruzamientos, es decir, si al armar el cable
intercambiamos la posición de algún par
de alambres.
Esta herramienta es una alternativa
económica realmente, ya que también
podemos usar un multímetro con probador
de cables UTP, como el de la siguiente
imagen.

9. TESTER

10. TIRA CABLES
T I R A C A B L E S
S I B I E N N O E S U N A H E R R A M I E N T A E X C L U S I V A
D E L Á M B I T O D E L A S R E D E S , S I E S M U Y Ú T I L
P A R A C U A N D O S E I N S T A L A E L C A B L E A D O E N
T U B E R Í A S .
P A R A E S T O S E I N T R O D U C E L A G U Í A M E T Á L I C A
A L T U B O H A S T A Q U E S A L G A , S E A S E G U R A E L
C A B L E A L A P U N T A D E L A G U Í A Y S E
C O M I E N Z A A J A L A R L E N T A M E N T E E L C A B L E .
J A L A R R Á P I D A M E N T E , D A R L E T I R O N E S O
S E G U I R J A L A N D O C U A N D O E S T A A T O R A D O
Y / O E N R E D A D O S O L O P R O D U C E D A Ñ O S E N E L
C A B L E , Q U E S I B I E N N O E S F R Á G I L , P U E D E
A F E C T A R .

11. TIRA CABLES

12. FLEXÓMETRO
Herramienta de medición muy útil para no
desperdiciar cable, ya que recordemos
los sabios consejos de los carpinteros:
“es mejor medir dos veces y cortar una,
que medir una vez y cortar dos”
Si dispone del presupuesto puede adquirir
una herramienta de medición atraves de
infrarrojo que es bastante precisa.

13. FEXÓMETRO

14. POR QUÉ SE HACE NECESARIO DISEÑAR E IMPLEMENTAR
UN SISTEMA DE CABLEADO ESTRUCTURADO?
Es tener cables de señal en un edificio de
manera tal que cualquier servicio de voz,
datos, video, audio, tráfico de internet,
seguridad, control y monitorización esté
disponible desde y hacia cualquier punto de
conexión (Outlet) del edificio.
La comunicación es distribuida en todo el
edificio por medio del cableado estructurado
estándar con cables de cobre, fibra óptica.
Esta infraestructura es diseñada, o
estructurada para maximizar la velocidad,
eficiencia y seguridad de la red.

15. QUÉ ES LAN?
LAN: Una red de área local, red local o LAN
(del inglés local área network) es la
interconexión de una o varias
computadoras y periféricos. Su extensión
está limitada físicamente a un edificio o a
un entorno de 200 metros, con
repetidores podría llegar a la distancia de
un campo de 1 kilómetro. Su aplicación
más extendida es la interconexión de
computadoras personales y estaciones
de trabajo en oficinas, fábricas, etc.

16. QUÉ ES WAN?
WAN: la red WAN es un tipo de red
que cubre distancias de entre
unos 100 y unos 1.000 kilómetros,
lo que le permite brindar
conectividad a varias ciudades o
incluso a un país entero.

17. QUÉ ES BACKBONE?
Backbone: es el enlace principal
de una red, es el cableado que
comunica todos los Cuartos de
telecomunicaciones con el
cuarto de equipos. Si se te llega
a caer o romper el backbone,
ten por seguro que toda tu red
fallara.

18. QUÉES OTDR?
El reflectómetro de dominio de
tiempo óptico (OTDR) es un
instrumento importante que las
organizaciones utilizan para
certificar el rendimiento de nuevos
enlaces de fibra óptica y detectar
problemas con los enlaces de fibra
existentes.

19. CABLEADO HORIZONTAL?
Cableado Horizontal: El cableado
horizontal incorpora el sistema de
cableado que se extiende desde el ·rea
de trabajo de telecomunicaciones hasta
el cuarto de telecomunicaciones. El
cableado horizontal consiste de dos
elementos básicos: · Cable Horizontal y
Hardware de Conexión.

20. CABLEADO VERTICAL
Cableado Vertical: proporcionar
interconexiones entre cuartos de
entrada de servicios de edificio,
cuartos de equipo y cuartos de
telecomunicaciones. El cableado
del backbone incluye la conexión
vertical entre pisos en edificios de
varios pisos.

21. AREA DE TRABAJO
Área de trabajo: Área de trabajo. El
área de trabajo se extiende de la
toma/conector de
telecomunicaciones o el final del
sistema de cableado horizontal,
hasta el equipo de la estación y
está fuera del alcance de la norma
EIA/TIA 568A.

22. PATCH CORD
Patch Cord: es un cable que contiene
internamente cuatro pares de cables más
pequeños y que deben cumplir con
estándares
internacionales de fabricación para poder
estar dentro de una categoría lo cual
los diferencia en calidad. Es
usado para redes y comunicaciones electró
nicas para transferir datos en altas
velocidades de un dispositivo electrónico.

23. FASE PLATE
Fase Plate: Son las tapas
plásticas que se encuentre
normalmente en las paredes y
en donde se inserte el cable
para conectar la maquina en la
red

24. JACK
JACK: EL CONECTOR
JACK (TAMBIÉN
DENOMINADO CONECTOR
TS O CONECTOR TRS) ES
UN CONECTOR DE AUDIO UTILI
ZADO EN NUMEROSOS
DISPOSITIVOS PARA LA
TRANSMISIÓN DE SONIDO EN
FORMATO ANALÓGICO.

25. CAJA DE SOBREPONER
Caja de Sobreponer: uso interior
o exterior para halado,
derivación, conexión,
encerramiento de equipo
eléctrico e instrumentación, en
sitios con alto riesgo de
explosión.

26. CANALETA AÉREA
C A N A L E TA A É R E A : S O N T U B O S
M E T Á L I C O S O P L Á S T I C O S Q U E
C O N E C TA D O S D E F O R M A C O R R E C TA
P R O P O R C I O N A N A L C A B L E U N A M AY O R
P R O T E C C I Ó N E N C O N T R A D E
I N T E R F E R E N C I A S
E L E C T R O M A G N É T I C A S O R I G I N A D A S
P O R L O S D I F E R E N T E S M O TO R E S
E L É C T R I C O S .
PA R A Q U E L A S C A N A L E TA S P R O T E J A N
A L O S C A B L E S D E D I C H A S

27. TECHO Y PISO FALSO
Techo y Piso Falso : se construye
mediante piezas prefabricadas,
generalmente
de aluminio, acero, PVC o escayola,
que se sitúan superpuestas al
forjado y a una cierta distancia,
soportadas por fijaciones metálicas
o de caña y estopa. El espacio
comprendido es continuo y sirve
para el paso de instalaciones.

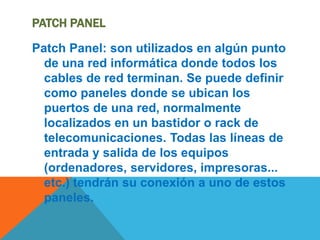

28. PATCH PANEL
Patch Panel: son utilizados en algún punto
de una red informática donde todos los
cables de red terminan. Se puede definir
como paneles donde se ubican los
puertos de una red, normalmente
localizados en un bastidor o rack de
telecomunicaciones. Todas las líneas de
entrada y salida de los equipos
(ordenadores, servidores, impresoras...
etc.) tendrán su conexión a uno de estos
paneles.

29. ORGANIZADORES
Organizadores: pequeña
computadora, del tamaño de
una calculadora, que suele
contar con una pocas
aplicaciones que permiten
"organizar" la vida diaria:
calendario, libreta de
direcciones, reloj, calculadora,
etc.

30. RACK
Rack: Un rack es un soporte metálico
destinado a alojar equipamiento
electrónico, informático y de
comunicaciones. Las medidas para
la anchura están normalizadas para
que sean compatibles con
equipamiento de distintos
fabricantes. También son llamados
bastidores, cabinas, gabinetes o
armarios.

31. G R A C I A S
