1. Cetis 1
ALUMNA: Hernández Galván Berenice Alejandra
PROFESOR: Ponce Padilla Marco Antonio
GRUPO: 4O6”
TURNO: VESPERTINO
Manual de Redes
Equipo 4 Tema: Protocolos

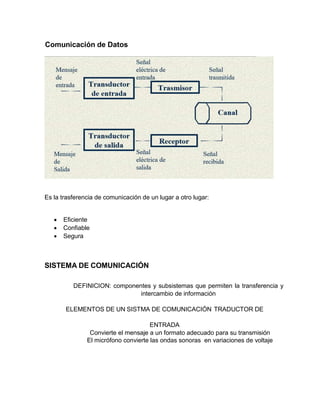

2. Comunicación de Datos
Es la trasferencia de comunicación de un lugar a otro lugar:
 Eficiente
 Confiable
 Segura
SISTEMA DE COMUNICACIÓN
DEFINICION: componentes y subsistemas que permiten la transferencia y
intercambio de información
ELEMENTOS DE UN SISTMA DE COMUNICACIÓN TRADUCTOR DE
ENTRADA
Convierte el mensaje a un formato adecuado para su transmisión
El micrófono convierte las ondas sonoras en variaciones de voltaje

3. CANAL: medio que hace de nexo entre el transmisor y el receptor:
 El canal degrada la señal introduce
 Ruido
 Atenuación
 Distorsión
 Interferencia
TRANSMISOR: Adecua la señal de entrada a las características en el
medio de transmisión
RECEPTOR: Reconstruye la señal de entrada a partir de la señal recibida.
TRADUCTOR DE SALIDA:
Convierte la señal electica a su entrada en una forma de onda adecuada.
Redes LAN, MAN y WAN CLASIFICACION
Un criterio para clasificar redes de ordenadores es el que se basa en su
extensión geográfica, es en este sentido en el que hablamos de redes LAN, MAN
Y WAN, aunque esta documentación se centra en las redes de área local (LAN),
nos dará una mejor perspectiva el conocer los otros dos tipos: MAN y WAN.
Redes de Área Local (LAN)
Son redes de propiedad privada, de hasta unos cuantos kilómetros de
extensión. Por ejemplo una oficina o un centro educativo.
Se usan para conectar computadoras personales o estaciones de trabajo,
con objeto de compartir recursos e intercambiar información.
Están restringidas en tamaño, lo cual significa que el tiempo de transmisión,
en el peor de los casos, se conoce, lo que permite cierto tipo de diseños
(deterministas) que de otro modo podrían resultar ineficientes. Además, simplifica
la administración de la red.
Suelen emplear tecnología de difusión mediante un cable sencillo al que
están conectadas todas las máquinas.

4. Operan a velocidades entre 10 y 100 Mbps.
Tienen bajo retardo y experimentan pocos errores.
Redes de Área Metropolitana (MAN)
Son una versión mayor de la LAN y utilizan una tecnología muy
similar. Actualmente esta clasificación ha caído en desuso, normalmente sólo
distinguiremos entre redes LAN y WAN.
Redes de Área Amplia (WAN)
Son redes que se extienden sobre un área geográfica extensa. Contiene
una colección de máquinas dedicadas a ejecutar los programas de usuarios
(hosts). Estos están conectados por la red que lleva los mensajes de un host a
otro. Estas LAN de host acceden a la subred de la WAN por un router. Suelen ser
por tanto redes punto a punto.
La subred tiene varios elementos:
- Líneas de comunicación: Mueven bits de una máquina a otra.
- Elementos de conmutación: Máquinas especializadas que conectan dos o
más líneas de transmisión. Se suelen llamar encaminadores o routers.
Cada host está después conectado a una LAN en la cual está el
encaminador que se encarga de enviar la información por la subred.
Una WAN contiene numerosos cables conectados a un par de en
caminadores. Si dos en caminadores que no comparten cable desean
comunicarse, han de hacerlo a través de encaminado res intermedios. El paquete
se recibe completo en cada uno de los intermedios y se almacena allí hasta que la
línea de salida requerida esté libre.
Se pueden establecer WAN en sistemas de satélite o de radio en tierra en
los que cada en caminador tiene una antena con la cual poder enviar y recibir la
información. Por su naturaleza, las redes de satélite serán de difusión.
“COMUNICACIÓN DE DATOS “

5. » VENTAJAS DE LAS REDES LOCALES
 Las razones más usuales para instalar una red de ordenadores son las que
se listan a continuación.
 Compartición de programas y archivos.
 Compartición de los recursos de la red.
 Expansión de económica de una base de PC.
 Posibilidad de utilizar software de red.
 Correo electrónico.
 Gestión centralizada.
 Seguridad.
 Acceso a otros sistemas operativos.
 Mejoras en la organización de la empresa.
Topología de red
La topología de red se define como el mapa físico o lógico de una red para
intercambiar datos. En otras palabras, es la forma en que está diseñada la red,
sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto
de nodos interconectados “
Tipos de topologías
Punto a punto
La topología más simple es un enlace permanente entre dos puntos finales
conocida como punto a punto (PtP). La topología punto a punto conmutado es la
pasarela básica de la telefonía convencional. El valor de una red permanente de
PtP es la comunicación sin obstáculos entre los dos puntos finales. El valor de una
conexión PtP a demanda es proporcional al número de pares posibles de
abonados y se ha expresado como la ley de Metcalfe
DE BUS
Red cuya topología se caracteriza por tener un único canal de comunicaciones
llamado bus troncal o backbone se conecta en los diferentes dispositivos o demás
nodos.

6. ANILLO DOBLE
Consta de dos anillos concéntricos donde cada red esta conectada aun o mas anillos
aunque los dos anillos no estén conectados entre si
ARBOL
Es un cable de ramificaciones y el flujo de información jerárquicas
DE ESTRELLA
Es la forma física en que todas las estaciones eran conectadas a un solo nodo
central

7. Transmisión de datos
Según el sentido de la transmisión, existen tres tipos diferentes de medios de
transmisión:
 símplex.
 semi-dúplex (half-duplex).
 dúplex o dúplex completo (full-duplex).
También los medios de transmisión se caracterizan por utilizarse en rangos de
frecuencia de trabajo diferentes.
Los medios de transmisión son las vías por las cuales se comunican los datos.
Dependiendo de la forma de conducir la señal a través del medio o soporte físico,
se pueden clasificar en dos grandes grupos:
medios de transmisión guiados o alámbricos.
medios de transmisión no guiados o inalámbricos.
En ambos casos las tecnologías actuales de transmisión usan ondas
electromagnéticas. En el caso de los medios guiados estas ondas se conducen a
través de cables o “alambres”. En los medios inalámbricos, se utiliza el aire como
medio de transmisión, a través de radiofrecuencias, microondas y luz (infrarrojos,
láser); por ejemplo: puerto IrDA (Infrared Data Association), Bluetooth o Wi-Fi.)

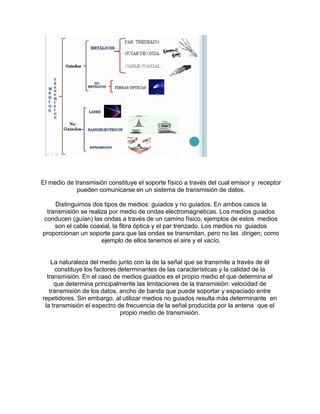

8. El medio de transmisión constituye el soporte físico a través del cual emisor y receptor
pueden comunicarse en un sistema de transmisión de datos.
Distinguimos dos tipos de medios: guiados y no guiados. En ambos casos la
transmisión se realiza por medio de ondas electromagnéticas. Los medios guiados
conducen (guían) las ondas a través de un camino físico, ejemplos de estos medios
son el cable coaxial, la fibra óptica y el par trenzado. Los medios no guiados
proporcionan un soporte para que las ondas se transmitan, pero no las dirigen; como
ejemplo de ellos tenemos el aire y el vacío.
La naturaleza del medio junto con la de la señal que se transmite a través de él
constituye los factores determinantes de las características y la calidad de la
transmisión. En el caso de medios guiados es el propio medio el que determina el
que determina principalmente las limitaciones de la transmisión: velocidad de
transmisión de los datos, ancho de banda que puede soportar y espaciado entre
repetidores. Sin embargo, al utilizar medios no guiados resulta más determinante en
la transmisión el espectro de frecuencia de la señal producida por la antena que el
propio medio de transmisión.

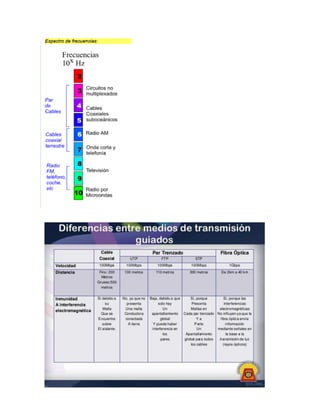

10. Ejemplos de medios de transmisión guiados:
Pares trenzados
Este consiste en dos alambres de cobre aislados, en general de 1mm de espesor.
Los alambres se entrelazan en forma helicoidal, como en una molécula de DNA.
La forma trenzada del cable se utiliza para reducir la interferencia eléctrica con
respecto a los pares cercanos que se encuentran a su alrededor. Los pares
trenzados se pueden utilizar tanto para transmisión analógica como digital, y su
ancho de banda depende del calibre del alambre y de la distancia que recorre; en
muchos casos pueden obtenerse transmisiones de varios megabits, en distancias
de pocos
kilómetros. Debido a su adecuado comportamiento y bajo costo, los pares
trenzados se utilizan ampliamente y es probable que se presencia permanezca por
muchos años.

11. Cable coaxial
El cable coaxial consta de un alambre de cobre duro en su parte central, es decir,
que constituye el núcleo, el cual se encuentra rodeado por un material aislante.
Este material aislante está rodeado por un conductor cilíndrico que
frecuentemente se presenta como una malla de tejido trenzado. El conductor
externo está cubierto por una capa de plástico protector.
La construcción del cable coaxial produce una buena combinación y un gran
ancho de banda y una excelente inmunidad al ruido. El ancho de banda que se
puede obtener depende de la longitud del cable; para cables de 1km, por ejemplo,
es factible obtener velocidades de datos de hasta 10Mbps, y en cables de
longitudes menores, es posible obtener velocidades superiores. Se pueden utilizar
cables con mayor longitud, pero se obtienen velocidades muy bajas. Los cables
coaxiales se emplean ampliamente en redes de área local y para transmisiones de
largas distancia del sistema telefónico.

12. Microondas
Fibra óptica
Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el
núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico. Cada
una de ellas lleva un revestimiento de cristal o plástico con propiedades ópticas
distintas a las del núcleo. La capa más exterior, que recubre una o más fibras,
debe ser de un material opaco y resistente.
Un sistema de transmisión por fibra óptica está formado por una fuente luminosa
muy monocromática (generalmente un láser), la fibra encargada de transmitir la
señal luminosa y un fotodiodo que reconstruye la señal eléctrica.
Algunos medios no guiados:
Radio enlaces de VHF y UHF
Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son también
omnidireccionales, pero a diferencia de las anteriores la ionosfera es transparente
a ellas. Su alcance máximo es de un centenar de kilómetros, y las velocidades que
permite del orden de los 9600 bps. Su aplicación suele estar relacionada con los
radioaficionados y con equipos de comunicación militares, también la televisión y
los aviones.

13. °Técnicas para la codificación de señales
Entre las aplicaciones actuales de señales codificadas
podemos mencionar específicamente las siguientes:
 Lectores y grabadores de DVD, (Digital Versátil Disc)
 Receptores y adaptadores de DTV y HDTV, (Digital TV,
High Definition TV)
 Canales codificados en la televisión por Cable
 Grabadores digitales de video DV, (Digital Video)
 Procesadores para video-teléfono tipo ISDN,
(Integrated Services Digital Network: Red Digital de
Servicios Integrados)
Además de su aplicación en hornos, las microondas nos permiten transmisiones
tanto terrestres como con satélites. Dada su frecuencias, del orden de 1 a 10 Ghz,
las microondas son muy direccionales y sólo se pueden emplear en situaciones en
que existe una línea visual que une emisor y receptor. Los enlaces de microondas
permiten grandes velocidades de transmisión, del orden de 10 Mbps.

14.  Procesadores de video en PC (Personal Computer)
La codificación es el proceso de poner juntos los segmentos de sus datos que
parecen ilustrar una idea o un concepto (representados en su proyecto como
nodos). De esa forma, la codificación es una forma de hacer abstracción a partir
de los datos existentes en sus recursos para construir un mayor entendimiento.

16. °TECNICAS DE COMUNICACIÓN DE DATOS DIGITALES
Transmisión asíncrona
Esta se desarrolló para solucionar el problema de la sincronía y la incomodidad de
los equipos.
En este caso la temporización empieza al comienzo de un carácter y termina al
final, se añaden dos elementos de señal a cada carácter para indicar al dispositivo
receptor el comienzo de este y su terminación.
Transmisión síncrona
Este tipo de transmisión se caracteriza porque antes de la transmisión de propia
de datos, se envían señales para la identificación de lo que va a venir por la línea,
es mucho más eficiente que la asíncrona pero su uso se limita a líneas especiales
para la comunicación de ordenadores, porque en líneas telefónicas deficientes
pueden aparecer problemas.
Se transmite un bloque de bits como una cadena estacionaria sin utilizar códigos
de comienzo o parada.
El bloque puede tener muchos bits.
Se deben sincronizar los relojes del emisor y del receptor para evitar la
desincronización.
Una forma de sincronización es proporcionar la señal de reloj a través de una línea
independiente:
El receptor o el transmisor enviarán regularmente un pulso de corta duración.
El otro extremo utiliza esta señal a modo de reloj.
Funciona bien a cortas distancias.
A distancias superiores presenta los mismos problemas que las señales de datos,
pudiendo aparecer errores de sincronización.
Otra forma consiste en incluir la información de sincronización en la propia señal
de datos:
Para la señalización digital se puede utilizar codificación Manchester o Mánchester
diferencial.
Para señales analógicas una forma es que la frecuencia de la portadora por sí
misma se puede utilizar para sincronizar el receptor usando la fase.

17. Transmisión Isocrónica
La transmisión isocrónica ha sido desarrollada especialmente para satisfacer las
demandas de la transmisión multimedia por redes, esto es integrar dentro de una
misma transmisión, información de voz, vídeo, texto e imágenes, la transferencia
isocrónica provee comunicación continua y periódica entre el host y el dispositivo,
con el fin de mover información relevante a un cierto momento. La transmisión
isocrónica se encarga de mover información relevante a algún tipo de transmisión,
particularmente audio y vídeo.
INTERFACES
Los dispositivos de procesamiento de datos generalmente no se interconectan
directamente a la red de transmisión.
Los dispositivos mencionados (terminales y computadoras) se denominan
generalmente DTE (“data terminal equipment: equipo terminal de datos”).
El DTE utiliza el medio de transmisión a través del DCE (“data circuit-terminating
equipment: equipo terminación del circuito de datos”), típicamente un módem.
El DCE debe:
Transmitir y recibir bits, de uno en uno, a través del medio de transmisión o red.
Interaccionar con el DTE mediante el intercambio de datos e información de
control a través de los circuitos de intercambio.
Los DCE trabajan de a pares:
El receptor de cada DCE debe usar el mismo esquema de codificación
(manchester, PSK, etc.) y la misma razón de datos que el transmisor del otro
extremo.
Cada pareja DTE - DCE debe trabajar cooperativamente según normalizaciones
que especifican exactamente la naturaleza de la interfaz entre ellos.
La especificación de la interfaz tiene características importantes:
Mecánicas.
Eléctricas.
Funcionales.
Procedimiento.}
Las características de procedimiento están relacionadas con la conexión física
entre el DTE y el DCE:
Los circuitos de intercambio de control y de señal se agrupan en un cable con un
conector, macho o hembra, a cada extremo.

18. El DTE y el DCE deben tener conectores de distinto género a cada extremo del cable.

19. Especificaciones funcionales
Corresponden a los distint s circuitos de intercambio.
Se especifican circuitos de datos, de control, de temporización y de tierra.
Hay un circuito en cada dirección, lo que permite el funcionamiento full-
dúplex.
Hay dos circuitos de datos secundarios útiles para el
funcionamiento en semi- dúplex
Para mensajes de control de flujo o peticiones de parada de la
transmisión, se utiliza un canal en sentido inverso, de menor velocidad
que el canal primario:
en la interfaz DTE-DCE se establece en una pareja de circuitos
de datos independientes.
Hay 15 circuitos de control, 10 para la transmisión de datos
sobre el canal primario.
Para la transmisión asíncrona se utilizan 6 de los circuitos de
control para la síncrona
El circuito SQD (“signal quality detector”: circuito detector de la
calidad de la señal) es puesto en “ON” por el DCE para:
Indicar que la calidad de la señal de entrada a través de la línea
telefónica se ha deteriorado por encima de cierto umbral.
Solicitar reducir la velocidad de transmisión.
Se utilizan los circuitos DSRD (“data signal rate detector”: circuitos de
selección de la razón de la señal de datos)
La modificación de la velocidad puede ser iniciada tanto por el DTE
como por el DCE.}
El uso del canal secundario:
Está controlado por 3 circuitos de control.
Puede destinarse a canal de sentido inverso o a propósitos auxiliares.
Un grupo de señales de control está relacionado con la verificación de
la conexión entre el DTE y el DCE:
Permiten que el DTE haga que el DCE realice un test de la conexión.
Se requiere que el DTE y el DCE soporten un bucle de control, que
puede ser local o remoto.
Durante el “test” el DCE pone a “ON” el circuito de “modo de test”.

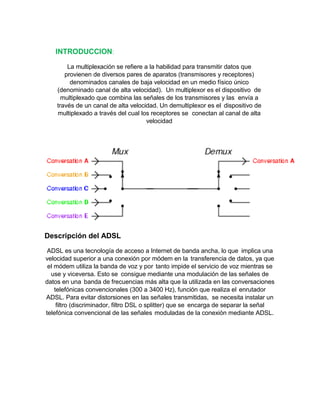

20. INTRODUCCION:
La multiplexación se refiere a la habilidad para transmitir datos que
provienen de diversos pares de aparatos (transmisores y receptores)
denominados canales de baja velocidad en un medio físico único
(denominado canal de alta velocidad). Un multiplexor es el dispositivo de
multiplexado que combina las señales de los transmisores y las envía a
través de un canal de alta velocidad. Un demultiplexor es el dispositivo de
multiplexado a través del cual los receptores se conectan al canal de alta
velocidad
Descripción del ADSL
ADSL es una tecnología de acceso a Internet de banda ancha, lo que implica una
velocidad superior a una conexión por módem en la transferencia de datos, ya que
el módem utiliza la banda de voz y por tanto impide el servicio de voz mientras se
use y viceversa. Esto se consigue mediante una modulación de las señales de
datos en una banda de frecuencias más alta que la utilizada en las conversaciones
telefónicas convencionales (300 a 3400 Hz), función que realiza el enrutador
ADSL. Para evitar distorsiones en las señales transmitidas, se necesita instalar un
filtro (discriminador, filtro DSL o splitter) que se encarga de separar la señal
telefónica convencional de las señales moduladas de la conexión mediante ADSL.

21. Definición de HDSL:
(High bit rate Digital Subscriber Line) Línea Digital de Abonado de alta velocidad.
Tecnología de la familia de las DSL y que, por lo tanto, permite transferencia
de información utilizando cables de pares tranzados, típicos en conexiones
telefónicas. módems HDSL permiten el establecimiento por un par telefónico de un
circuito digital

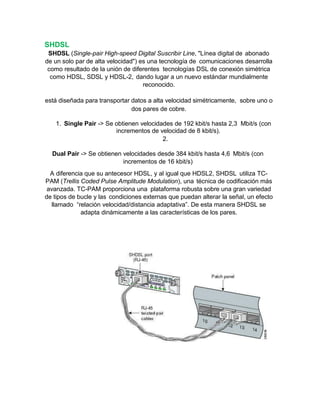

22. SHDSL
SHDSL (Single-pair High-speed Digital Suscribir Line, "Línea digital de abonado
de un solo par de alta velocidad") es una tecnología de comunicaciones desarrolla
como resultado de la unión de diferentes tecnologías DSL de conexión simétrica
como HDSL, SDSL y HDSL-2, dando lugar a un nuevo estándar mundialmente
reconocido.
está diseñada para transportar datos a alta velocidad simétricamente, sobre uno o
dos pares de cobre.
1. Single Pair -> Se obtienen velocidades de 192 kbit/s hasta 2,3 Mbit/s (con
incrementos de velocidad de 8 kbit/s).
2.
Dual Pair -> Se obtienen velocidades desde 384 kbit/s hasta 4,6 Mbit/s (con
incrementos de 16 kbit/s)
A diferencia que su antecesor HDSL, y al igual que HDSL2, SHDSL utiliza TC-
PAM (Trellis Coded Pulse Amplitude Modulation), una técnica de codificación más
avanzada. TC-PAM proporciona una plataforma robusta sobre una gran variedad
de tipos de bucle y las condiciones externas que puedan alterar la señal, un efecto
llamado “relación velocidad/distancia adaptativa”. De esta manera SHDSL se
adapta dinámicamente a las características de los pares.

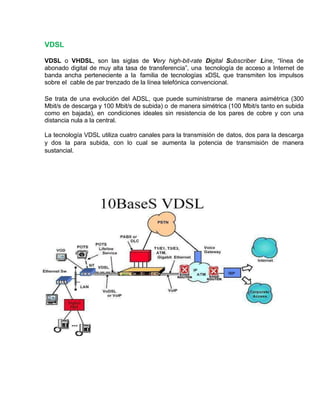

23. VDSL
VDSL o VHDSL, son las siglas de Very high-bit-rate Digital Subscriber Line, “línea de
abonado digital de muy alta tasa de transferencia”, una tecnología de acceso a Internet de
banda ancha perteneciente a la familia de tecnologías xDSL que transmiten los impulsos
sobre el cable de par trenzado de la línea telefónica convencional.
Se trata de una evolución del ADSL, que puede suministrarse de manera asimétrica (300
Mbit/s de descarga y 100 Mbit/s de subida) o de manera simétrica (100 Mbit/s tanto en subida
como en bajada), en condiciones ideales sin resistencia de los pares de cobre y con una
distancia nula a la central.
La tecnología VDSL utiliza cuatro canales para la transmisión de datos, dos para la descarga
y dos la para subida, con lo cual se aumenta la potencia de transmisión de manera
sustancial.

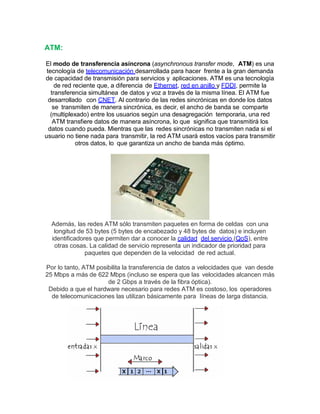

24. ATM:
El modo de transferencia asíncrona (asynchronous transfer mode, ATM) es una
tecnología de telecomunicación desarrollada para hacer frente a la gran demanda
de capacidad de transmisión para servicios y aplicaciones. ATM es una tecnología
de red reciente que, a diferencia de Ethernet, red en anillo y FDDI, permite la
transferencia simultánea de datos y voz a través de la misma línea. El ATM fue
desarrollado con CNET. Al contrario de las redes sincrónicas en donde los datos
se transmiten de manera sincrónica, es decir, el ancho de banda se comparte
(multiplexado) entre los usuarios según una desagregación temporaria, una red
ATM transfiere datos de manera asíncrona, lo que significa que transmitirá los
datos cuando pueda. Mientras que las redes sincrónicas no transmiten nada si el
usuario no tiene nada para transmitir, la red ATM usará estos vacíos para transmitir
otros datos, lo que garantiza un ancho de banda más óptimo.
Además, las redes ATM sólo transmiten paquetes en forma de celdas con una
longitud de 53 bytes (5 bytes de encabezado y 48 bytes de datos) e incluyen
identificadores que permiten dar a conocer la calidad del servicio (QoS), entre
otras cosas. La calidad de servicio representa un indicador de prioridad para
paquetes que dependen de la velocidad de red actual.
Por lo tanto, ATM posibilita la transferencia de datos a velocidades que van desde
25 Mbps a más de 622 Mbps (incluso se espera que las velocidades alcancen más
de 2 Gbps a través de la fibra óptica).
Debido a que el hardware necesario para redes ATM es costoso, los operadores
de telecomunicaciones las utilizan básicamente para líneas de larga distancia.

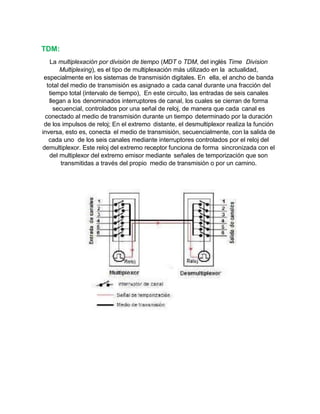

25. TDM:
La multiplexación por división de tiempo (MDT o TDM, del inglés Time Division
Multiplexing), es el tipo de multiplexación más utilizado en la actualidad,
especialmente en los sistemas de transmisión digitales. En ella, el ancho de banda
total del medio de transmisión es asignado a cada canal durante una fracción del
tiempo total (intervalo de tiempo), En este circuito, las entradas de seis canales
llegan a los denominados interruptores de canal, los cuales se cierran de forma
secuencial, controlados por una señal de reloj, de manera que cada canal es
conectado al medio de transmisión durante un tiempo determinado por la duración
de los impulsos de reloj; En el extremo distante, el desmultiplexor realiza la función
inversa, esto es, conecta el medio de transmisión, secuencialmente, con la salida de
cada uno de los seis canales mediante interruptores controlados por el reloj del
demultiplexor. Este reloj del extremo receptor funciona de forma sincronizada con el
del multiplexor del extremo emisor mediante señales de temporización que son
transmitidas a través del propio medio de transmisión o por un camino.

26. Introducción
Primero que nada diremos que el Control de Flujo existe en el intercambio de
Datos (Información) solamente entre 2 entidades: Transmisor y Receptor.
El Control de Flujo es una técnica para que una computadora llamada Transmisor
(TX) no sobrecargue a otra denominada Receptor (RX), al enviarle más
información de la que puede procesar, debido a que normalmente tienen
velocidades diferentes. Tanto el Receptor como el Transmisor tienen una zona de
memoria temporal llamada Buffer, con una cierta capacidad para almacenar la
información recibida, procesarla y enviarla.
El Receptor reserva generalmente una zona de memoria temporal para éste
efecto; el Receptor debe realizar una cierta cantidad de procesamiento antes de
pasar los datos al software que los utilizará. Si no existieran procedimientos para
el control de flujo, la memoria temporal podría llenarse y eventualmente
“desbordarse” mientras se estuviera procesando información.
En estos casos, el Receptor envía la información de control de flujo al Transmisor
para que este reduzca la velocidad de transmisión, logranQue es un Protocolo?
Un protocolo es un método establecido de intercambiar datos en Internet. Un
protocolo es un método por el cual dos ordenadores acuerdan comunicarse, una
especificación que describe cómo los ordenadores hablan el uno al otro en una
red.
El protocolo determina:
 El tipo de comprobación de errores que se utilizará.
 El método de compresión de los datos (si lo hay)
 Cómo indicará el dispositivo que envía que ha acabado el enviar un
mensaje.
 Cómo indicará el dispositivo que recibe que ha recibido un mensaje.

27. MODELO OSI
El Modelo OSI divide en 7 capas el proceso de transmisión de la información entre
equipo informáticos, donde cada capa se encarga de ejecutar una determinada
parte del proceso global.
El modelo OSI abarca una serie de eventos importantes:
-el modo en q los datos se traducen a un formato apropiado para la arquitectura de
red q se está utilizando
- El modo en q las computadoras u otro tipo de dispositivo de la red se comunican.
Cuando se envíen datos tiene q existir algún tipo de mecanismo q proporcione un
canal de comunicación entre el remitente y el destinatario.
- El modo en q los datos se transmiten entre los distintos dispositivos y la forma en
q se resuelve la secuenciación y comprobación de errores
- El modo en q el direccionamiento lógico de los paquetes pasa a convertirse en el
direccionamiento físico q proporciona la red
CAPAS
Las dos únicas capas del modelo con las que de hecho, interactúa el usuario son
la primera capa, la capa Física, y la última capa, la capa de Aplicación,
La capa física abarca los aspectos físicos de la red (es decir, los cables, hubs y el
resto de dispositivos que conforman el entorno físico de la red). Seguramente ya
habrá interactuado más de una vez con la capa Física.
La capa de aplicación proporciona la interfaz que utiliza el usuario en su
computadora para enviar mensajes de correo electrónico o ubicar un archivo en la
red.

28. 7. Aplicación
6. Presentación
5. Sesión
4. Transporte
3. Red
2. Enlace de datos
1. Físico
7.-Capa de Aplicación:
Proporciona la interfaz y servicios q soportan las aplicaciones de usuario. También
se encarga de ofrecer acceso general a la red
Esta capa suministra las herramientas q el usuario, de hecho ve. También ofrece
los servicios de red relacionados con estas aplicaciones, como la gestión de
mensajes, la transferencia de archivos y las consultas a base de datos.
Entre los servicios de intercambio de información que gestiona la capa de
aplicación se encuentran los protocolos SMTP, Telnet, ftp, http
6.-Capa de presentación:
La capa de presentación puede considerarse el traductor del modelo OSI. Esta
capa toma los paquetes de la capa de aplicación y los convierte a un formato
genérico que pueden leer todas las computadoras.
También se encarga de cifrar los datos así como de comprimirlos para reducir su
tamaño. El paquete que crea la capa de presentación contiene los datos
prácticamente con el formato con el que viajaran por las restantes capas de la pila
5.- La capa de sesión
La capa de sesión es la encargada de establecer el enlace de comunicación o
sesión y también de finalizarla entre las computadoras emisora y receptora. Esta
capa también gestiona la sesión que se establece entre ambos modos
La capa de sesión pasa a encargarse de ubicar puntas de control en la secuencia
de datos además proporciona cierta tolerancia a fallos dentro de la sesión de
comunicación
Los protocolos que operan en la capa de sesión pueden proporcionar dos tipos
distintos de enfoques para que los datos vayan del emisor al receptor: la
comunicación orientada a la conexión y Ia comunicación sin conexión
4.- La capa de transporte

29. La capa de transporte es la encargada de controlar el flujo de datos entre los
nodos que establecen una comunicación; los datos no solo deben entregarse sin
errores, sino además en la secuencia que proceda. La capa de transporte se
ocupa también de evaluar el tamaño de los paquetes con el fin de que estos
Tengan el tamaño requerido por las capas inferiores del conjunto de protocolos
La capa de red
3.- La capa de enlace de datos
Cuando los paquetes de datos llegan a la capa de enlace de datos, estas pasan a
ubicarse en tramas (unidades de datos), que vienen definidas por la arquitectura de
red que se está utilizando (como Ethernet, Token Ring, etc.). La capa de enlace de
datos se encarga de desplazar los datos por el enlace físico de comunicación hasta
el nodo receptor, e identifica cada computadora incluida en la red de acuerdo con
su dirección de hardware
EI CRC es básicamente un valor que se calcula tanto en la computadora emisora
como en la receptora, Si los dos valores CRC coinciden, significa que la trama se
recibió correcta e íntegramente, y no sufrió error alguno durante su transferencia.
2.- Las subcapas del enlace de datos
La capa de enlace de datos se divide en dos subcapas, el Control Lógico del
Enlace (Logical Link Control o LLC) y el Control de Acceso al Medio (Media Access
Control MAC).
La subcapa de Control Lógico del Enlace establece y mantiene el enlace entre las
computadoras emisora y receptora cuando los datos se desplazan por el entorno
físico de la red. La subcapa LLC también proporciona Puntos de Acceso a Servicio
(Servicie Access Poínos 0 SAP),
La subcapa de Control de Acceso al Medio determina la forma en que las
computadoras se comunican dentro de la red, y como y donde una computadora
puede acceder, de hecho, al entorno físico de la red y enviar datos.
1.- La capa física
En la capa física las tramas procedentes de la capa de enlace de datos se
convierten en una secuencia única de bits que puede transmitirse por el entorno
físico de la red. La capa física también determina los aspectos físicos sobre la
forma en que el cableado está enganchado a la NIC de la computadora.

30. Dirección IP
Una dirección IP es un número que identifica de manera lógica y jerárquicamente
a una interfaz de un Este protocolo utiliza direcciones numéricas
denominadas direcciones IP compuestas por cuatro números enteros (4 bytes)
entre 0 y 255, y escritos en el formato xxx.xxx.xxx.xxx. Por
ejemplo, 194.153.205.26 es una dirección IP en formato técnico.Los equipos de
una red utilizan estas direcciones para comunicarse, de manera que cada equipo
TCP/IP
TCP/IP es un conjunto de protocolos encaminados que puede ejecutarse en
distintas plataformas de software (Windows, UNIX, etc.) y casi todos los sistemas
operativos de red lo soportan como protocolo de red predeterminado. Son las
siglas de Protocolo de Control de Transmisión/Protocolo de Internet (en
inglés Transmission Control Protocol/Internet Protocol), un sistema de protocolos
que hacen posibles servicios Telnet, FTP, E-mail, y otros entre ordenadores que
no pertenecen a la misma red.
El Protocolo de Control de Transmisión (TCP) permite a dos anfitriones establecer
una conexión e intercambiar datos. El TCP garantiza la entrega de datos, es decir,
que los datos no se pierdan durante la transmisión y también garantiza que los
paquetes sean entregados en el mismo orden en el cual fueron enviados.
El Protocolo de Internet (IP) utiliza direcciones que son series de cuatro números
ocetetos (byte) con un formato de punto decimal, por ejemplo: 69.5.163.59
Los Protocolos de Aplicación como HTTP y FTP se basan y utilizan TCP/IP.

31. de la red tiene una dirección IP exclusiva.Una dirección IP es una dirección de 32
bits, escrita generalmente con el formato de 4 números enteros separados por
puntos. Una dirección IP tiene dos partes diferenciadas:
Los números de la izquierda indican la red y se les denomina netID (identificador
de red).
Los números de la derecha indican los equipos dentro de esta red y se les
denomina host-ID (identificador de host).
Dicho número no se ha de confundir con la dirección MAC que es un número físico
que es asignado a la tarjeta o dispositivo de red (viene impuesta por el fabricante),
mientras que la dirección IP se puede cambiar.
Es habitual que un usuario que se conecta desde su hogar a Internet utilice una
dirección IP. Esta dirección puede cambiar al reconectar; y a esta forma de
asignación de dirección IP se denomina una dirección IP dinámica (normalmente
se abrevia como IP dinámica).
Los sitios de Internet que por su naturaleza necesitan estar permanentemente
conectados, generalmente tienen una dirección IP fija (se aplica la misma
reducción por IP fija o IP estática), es decir, no cambia con el tiempo. Los
servidores de correo, dns, ftp públicos, servidores Web necesariamente deben
contar con una dirección IP fija o estática, ya que de esta forma se facilita su
ubicación.
Direcciones IP
•Las direcciones 127.x.x.x se reservan para pruebas de retroalimentación. Se
denomina dirección de bucle local o loopback.
•NO pueden empezar ni terminar en 0
Hay ciertas direcciones en cada clase de dirección IP que no están asignadas y
que se denominan direcciones privadas. Las direcciones privadas pueden ser
utilizadas por los hosts que usan traducción de dirección de red (NAT) para
conectarse a una red pública o por los hosts que no se conectan a Internet. En
una misma red no pueden existir dos direcciones iguales, pero sí se pueden
repetir en dos redes privadas que no tengan conexión entre sí o que se sea a
través de NAT. Las direcciones privadas son:

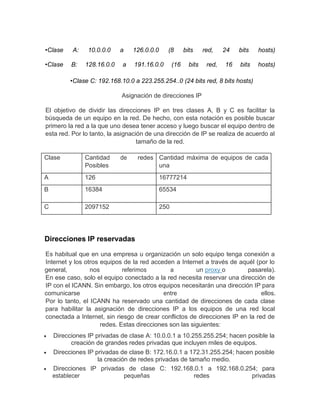

32. •Clase A: 10.0.0.0 a 126.0.0.0 (8 bits red, 24 bits hosts)
•Clase B: 128.16.0.0 a 191.16.0.0 (16 bits red, 16 bits hosts)
•Clase C: 192.168.10.0 a 223.255.254..0 (24 bits red, 8 bits hosts)
Asignación de direcciones IP
El objetivo de dividir las direcciones IP en tres clases A, B y C es facilitar la
búsqueda de un equipo en la red. De hecho, con esta notación es posible buscar
primero la red a la que uno desea tener acceso y luego buscar el equipo dentro de
esta red. Por lo tanto, la asignación de una dirección de IP se realiza de acuerdo al
tamaño de la red.
Clase Cantidad de redes
Posibles
Cantidad máxima de equipos de cada
una
A 126 16777214
B 16384 65534
C 2097152 250
Direcciones IP reservadas
Es habitual que en una empresa u organización un solo equipo tenga conexión a
Internet y los otros equipos de la red acceden a Internet a través de aquél (por lo
general, nos referimos a un proxy o pasarela).
En ese caso, solo el equipo conectado a la red necesita reservar una dirección de
IP con el ICANN. Sin embargo, los otros equipos necesitarán una dirección IP para
comunicarse entre ellos.
Por lo tanto, el ICANN ha reservado una cantidad de direcciones de cada clase
para habilitar la asignación de direcciones IP a los equipos de una red local
conectada a Internet, sin riesgo de crear conflictos de direcciones IP en la red de
redes. Estas direcciones son las siguientes:
 Direcciones IP privadas de clase A: 10.0.0.1 a 10.255.255.254; hacen posible la
creación de grandes redes privadas que incluyen miles de equipos.
 Direcciones IP privadas de clase B: 172.16.0.1 a 172.31.255.254; hacen posible
la creación de redes privadas de tamaño medio.
 Direcciones IP privadas de clase C: 192.168.0.1 a 192.168.0.254; para
establecer pequeñas redes privadas

33. Protocolos de Control de Enlace de Datos
Introducción
Los aspectos relacionados con el nivel de enlace de datos están reflejados en la
mayoría de diseños de arquitectura de red, aunque en algunos casos no están tan
diferenciados como se debiera. Las funciones de este nivel aparecen en la capa 2
del modelo OSI en la capa 1 de TCP/IP.
El nivel de enlace de datos sirve como puente entre el nivel físico inferior y el nivel
de red superior en las diferentes arquitecturas de red. Se encarga de proporcionar
los medios para establecer un enlace y proporciona mecanismos para detección y
control de errores.
Puesto que el nivel de enlace de datos está por encima del nivel físico, éste
utilizará los servicios ofrecidos por el nivel físico para poder transmitir la
información hacia el nivel de enlace de la máquina remota, por lo tanto, las
entidades a nivel de enlace, tienen la impresión de que existe un canal de
comunicación en el que los dígitos binarios se entregan en el mismo orden en el
que se envían.
Diseño del nivel de enlace de datos
El propósito principal de los protocolos de enlace de datos es garantizar que la
comunicación entre dos máquinas directamente conectadas esté libre de errores.
Para conseguir este objetivo, habitualmente se divide la información a transmitir en
pequeños bloques de datos, cada uno de los cuales lleva asociado un código
detector de error y un número de secuencia. Dichos bloques se envían de forma
secuencial y si uno de ellos sufre un error será reenviado por el transmisor. De

34. esta forma, se consigue que un error no implique a la retransmisión de todo el
mensaje, sino sólo una pequeña parte de él.
Otra posibilidad es incluir suficiente información de control en cada bloque de
forma que el receptor pueda ser capaz de reconstruir la información original en
caso de que llegue errónea. Puesto que esa información redundante crece
exponencialmente con el tamaño de la información, generalmente no se utiliza y
se gana en eficiencia cuando se retransmite en bloque dañado.
El nivel de enlace de datos desarrolla las siguientes funciones:
•Proporciona un servicio bien definido para su uso por el nivel superior.
•Agrupar los dígitos o caracteres recibidos por el nivel físico en bloques de
información de control para proporcionar todos los servicios de esta capa.
•Detectar y solucionar los errores generados en el canal de transmisión, ya sean
tramas erróneas, incompletas o perdidas totalmente.
•Control de flujo: Para evitar saturar al receptor, es decir, permitirle el tiempo de
proceso necesario para no perder ninguna trama.
•Control de diálogo: En canales semiduplex o dónde se utiliza un medio
compartido, será necesario establecer los turnos para la transmisión.
Servicios proporcionados al nivel de red
Al igual que otros servicios de las capas de la arquitectura, los servicios del nivel
de enlace de datos pueden ser de varias clases.
•Servicio orientado a la conexión y no fiable: Para transmitir las tramas, el nivel de
enlace no establece ninguna conexión, ni se envían confirmaciones de los
recibidos. Si una trama se pierde o queda dañada por ruido en el canal de
transmisión, no será misión del nivel de enlace corregir la deficiencia. Este servicio

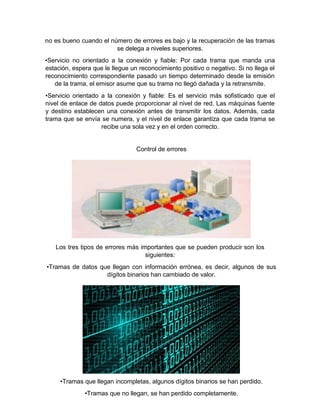

35. no es bueno cuando el número de errores es bajo y la recuperación de las tramas
se delega a niveles superiores.
•Servicio no orientado a la conexión y fiable: Por cada trama que manda una
estación, espera que le llegue un reconocimiento positivo o negativo. Si no llega el
reconocimiento correspondiente pasado un tiempo determinado desde la emisión
de la trama, el emisor asume que su trama no llegó dañada y la retransmite.
•Servicio orientado a la conexión y fiable: Es el servicio más sofisticado que el
nivel de enlace de datos puede proporcionar al nivel de red. Las máquinas fuente
y destino establecen una conexión antes de transmitir los datos. Además, cada
trama que se envía se numera, y el nivel de enlace garantiza que cada trama se
recibe una sola vez y en el orden correcto.
Control de errores
Los tres tipos de errores más importantes que se pueden producir son los
siguientes:
•Tramas de datos que llegan con información errónea, es decir, algunos de sus
dígitos binarios han cambiado de valor.
•Tramas que llegan incompletas, algunos dígitos binarios se han perdido.
•Tramas que no llegan, se han perdido completamente.

36. A parte de los tipos de errores enumerados anteriormente, existen otros errores
que no entran dentro de la responsabilidad del nivel de enlace, como la aparición
de nuevos dígitos binarios o el desorden en los dígitos. Todos ellos son
responsabilidad del nivel físico ya que tienen que ver con los tipos de señales que
se transmiten y la sincronización a nivel de bit.
Protocolos de Control de Flujo
A lo largo de la historia de la informática y la computación, de una u otra forma,
siempre se ha definido a una computadora como una máquina que procesa datos;
sin embargo, este procesamiento requiere de una amplia variedad de aditamentos
de soporte.
Toda esta majestuosa orquesta de equilibrios hoy en día está al alcance de una
tecla o un clic, manejada por una sencilla idea que dispara un impulso nervioso
que viaja hasta la mano, en donde se convierte en energía mecánica y activa un
interruptor, enviando a su vez una leve señal eléctrica a un controlador de entrada,
que avisa al procesador que «algo» pasó que requiere de su atención. El
procesador interpreta esta señal por su origen y decide qué hacer con ella, a
dónde enviarla; en esto lo ayuda el sistema operativo, que le dice qué es y a
dónde va. En el caso de una tecla, este impulso eléctrico se convierte a su
representación codificada y se envía a la memoria de video, en donde el
controlador respectivo se encarga de presentarlo en pantalla... resulta fascinante
pensar que todo esto puede ocurrir en una millonésima de segundo o menos.
Esta generación de información no siempre es exitosa; para hacerla confiable
existen métodos como el control de Flujo, que garantiza que la información
después de ser procesada se envié y reciba de una manera íntegra por el
Receptor.
do así el tiempo necesario para poder procesarla. Es aquí donde se deduce la

37. necesidad de una comunicación entre el Receptor lento y el Transmisor rápido,
para que este último se entere de la situación que se está dando al otro lado
del enlace; además, el control de flujo se utiliza para que no se sature la red de
comunicaciones. De no existir este control de flujo podría suceder que la
información se perdiera y los datos no llegaran completos.
Desarrollo
A continuación se explica de manera gráfica el manejo de la información durante
la transmisión y recepción, comparando diferentes protocolos, analizando su
funcionamiento y control de mecanismos, y el uso para cada situación de
transferencia de datos. Estos son los principales protocolos que existen para el
control de flujo:
 Protocolo simplex no restringido.
 Protocolo simplex de parada y espera.
 Protocolo simplex para un canal con ruido.
 Protocolo Simplex Para un canal con ruido
 Protocolo full dúplex con información de reconocimiento (piggybacking).
 Protocolo de ventana deslizante con retroceso n.
 Protocolo de ventana deslizante con repetición selectiva.
A los tres primeros protocolos se les conoce como simplex porque solamente se
puede transmitir información en un solo sentido, ya sea de ida o de regreso,
mientras que a los tres restantes se les conoce como Full dúplex, ya que se puede
estar recibiendo mientras se envía información.
Protocolos simplex
Los protocolos Simplex transmiten datos en una sola dirección; el regreso es
utilizado únicamente para enviar acuses de recibo del receptor
(ACKnowledgements).
Deben considerarse diversos factores que pueden hacer que la información se
pierda durante la transmisión, entre los que podemos mencionar:
 Ruido: cualquier alteración durante la transmisión de datos debida a causas
tales como campos de energía eléctrica, fallas en los cables, etc.
 Demasiado tiempo de procesamiento de la información.
 Límite en el tamaño de la información, tomando en cuenta que el buffer no
fuera suficientemente grande.
Protocolo Simplex no restringido
Este es un caso ideal, en el que se supone que la comunicación es perfecta; como
su nombre lo dice no existen restricciones: no hay errores, no hay ruido, no hay
límite en el buffer, la información no requiere ser procesada, por lo que no es
necesario comprobar que los datos hayan llegado bien ni retransmitirlos. El

38. receptor está siempre disponible y preparado para recibir datos con un espacio de
buffer infinito, por lo que no se requiere control de flujo; el transmisor está siempre
preparado para transmitir, y en este caso el único evento posible es la llegada de
información.
Protocolo Simplex de Parada y espera (Stop & Wait)
Ahora supongamos que el receptor no siempre está disponible para recibir
información, por tener ocupado su espacio de buffer, o bien porque el mensaje sea
muy grande y tenga demasiadas instrucciones que atender. En este caso, lo más
sencillo es que el transmisor espere confirmación ACK después de enviar cada
mensaje (Data), de forma que sólo después de recibir la confirmación se envíe el
siguiente bloque, garantizando así el no saturar al receptor. Esto se conoce como
protocolo de parada y espera, mismo que se muestra en la Figura 1.
Si el canal de comunicación no es perfecto las tramas (datos) pueden alterarse
debido al ruido, o incluso perderse por completo. Utilizando la Comprobación de
Redundancia Cíclica, CRC (Check Redundance Cycle), que es la encargada de
verificar que los datos hayan llegado sin alteraciones, el receptor podrá detectar la
llegada de una trama (datos) defectuosa, en cuyo caso pedirá al transmisor que la
reenvíe.
Sin embargo, esto puede generar duplicidad en la información; para evitar esta
repetición, lo más sencillo es numerar las tramas, y forzar al transmisor a no
enviar un bloque hasta recibir el acuse de recibo del anterior. Incluso, bastaría con
numerar las tramas como 0, 1, 0,1, etc., tal como se muestra en la Figura 2.

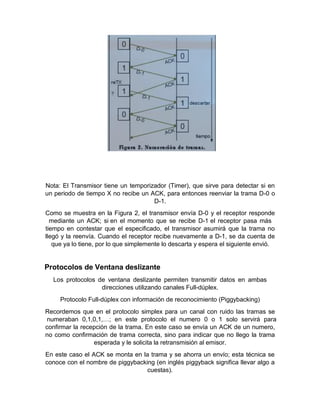

39. Nota: El Transmisor tiene un temporizador (Timer), que sirve para detectar si en
un periodo de tiempo X no recibe un ACK, para entonces reenviar la trama D-0 o
D-1.
Como se muestra en la Figura 2, el transmisor envía D-0 y el receptor responde
mediante un ACK; si en el momento que se recibe D-1 el receptor pasa más
tiempo en contestar que el especificado, el transmisor asumirá que la trama no
llegó y la reenvía. Cuando el receptor recibe nuevamente a D-1, se da cuenta de
que ya lo tiene, por lo que simplemente lo descarta y espera el siguiente envió.
Protocolos de Ventana deslizante
Los protocolos de ventana deslizante permiten transmitir datos en ambas
direcciones utilizando canales Full-dúplex.
Protocolo Full-dúplex con información de reconocimiento (Piggybacking)
Recordemos que en el protocolo simplex para un canal con ruido las tramas se
numeraban 0,1,0,1,…; en este protocolo el numero 0 o 1 solo servirá para
confirmar la recepción de la trama. En este caso se envía un ACK de un numero,
no como confirmación de trama correcta, sino para indicar que no llego la trama
esperada y le solicita la retransmisión al emisor.
En este caso el ACK se monta en la trama y se ahorra un envío; esta técnica se
conoce con el nombre de piggybacking (en inglés piggyback significa llevar algo a
cuestas).

40. Protocolo de retroceso
Cuando se utiliza un protocolo de ventana deslizante de más de un número (BIT)
el emisor no actúa de forma sincronizada con el receptor; por ello, cuando el
receptor detecta una trama defectuosa hay varias posteriores ya en camino, que
llegarán irremediablemente a él, aún cuando reporte el problema inmediatamente.
Existen dos posibles estrategias en este caso:
1. El receptor ignora las tramas recibidas a partir del error (inclusive) y solicita al
emisor retransmisión de todas las tramas subsiguientes. Esta técnica se denomina
retroceso n.
2. El receptor descarta la trama errónea y pide retransmisión, pero acepta las
tramas posteriores que hayan llegado correctamente. Esto se conoce como
repetición selectiva y corresponde a una ventana deslizante mayor de 1 en el
receptor (normalmente de igual tamaño que la ventana del emisor).
En cualquiera de los dos casos el emisor deberá almacenar en su buffer todas las
tramas que se encuentren dentro de la ventana, ya que en cualquier momento el
receptor puede solicitar la retransmisión de alguna de ellas.
Ejemplo:
a) Caso ideal
b) Caso con retroceso n
Como se muestra en la Figura 3a, en un caso ideal el transmisor envía DATA
0123, y el receptor responde con acuses de recibo por cada envió.

41. En la Figura 3a existe una falla, D-2 no llega. El receptor envía un acuse negativo
(NACK); sin embargo, el transmisor continua enviando tramas, hasta que recibe el
NACK, entonces revisa y empieza a retransmitir a partir de la trama con error, con
la desventaja de que se ocupa un ancho de banda considerable.
Protocolo con repetición Selectiva
La repetición selectiva consiste en aprovechar aquellas tramas correctas que
lleguen después de la errónea, evitándose así tráfico en la red al pedir al emisor
que retransmita únicamente la trama dañada.
Lógicamente, la técnica de repetición selectiva da lugar a protocolos más
complejos que la de retroceso n, y requiere mayor espacio de buffer en el
receptor; a cambio de ello ofrece mayor rendimiento, dado que permite aprovechar
todas las tramas correctas.
Conclusiones
El control de flujo nos permite sincronizar el envió de información entre dos
entidades, evitando así sobrecargar la red.
Problema: Emisor enviando con mayor velocidad de transmisión que la que el
receptor es capaz de procesar.
Solución: Los protocolos incluyen reglas que permiten al transmisor conocer de
forma implícita o explícita si puede enviar otra trama al receptor, de manera

42. Sincronizada y segura.
Control de errores
Proporciona detección y corrección de errores en el envío de tramas entre
computadores, y provee el control de la capa física. Sus funciones, en general,
son:
Identificar Trama de datos
Códigos detectores y correctores de error
Control de flujo
Gestión y coordinación de la comunicación.
Correctores de error:
Es opcional en esta capa, la encargada de realizar esta funcion es la capa de
transporte, en una WAN es muy problable que la verificacion, la realiza la capa de
enlace
Para la Identificación de tramas puede usar distintas técnicas como:
Contador de caracteres
Caracteres de inicio y final con caracteres de relleno
Secuencia de bits indicadora de inicio y final, con bits de relleno
El control de flujo es necesario para no 'agobiar' al receptor. Se realiza
normalmente en la capa de transporte, también a veces en la capa de enlace.
Utiliza mecanismos de retroalimentación. Suele ir unido a la corrección de errores
y no debe limitar la eficiencia del canal.
Los métodos de control de errores son básicamente 2:
FEC o corrección de errores por anticipado y no tiene control de flujo.
ARQ: Posee control de flujo mediante parada y espera, o/y ventana deslizante.
Las posibles implementaciones son:
Parada y espera simple: Emisor envía trama y espera una señal del receptor para
enviar la siguiente o la que acaba de enviar en caso de error.
Envío continuo y rechazo simple: Emisor envía continuamente tramas y el receptor
las va validando. Si encuentra una errónea, elimina todas las posteriores y pide al
emisor que envíe a partir de la trama errónea.
Envío continuo y rechazo selectivo: transmisión continúa salvo que sólo
retransmite la trama defectuosa.
La detección de errores la realiza mediante diversos tipos de códigos del que hay
que resaltar:

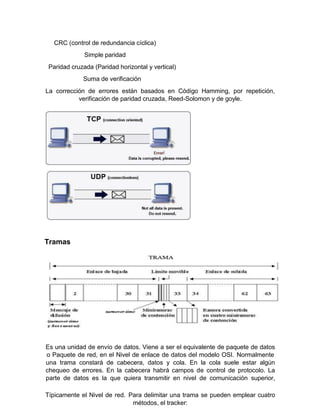

43. CRC (control de redundancia cíclica)
Simple paridad
Paridad cruzada (Paridad horizontal y vertical)
Suma de verificación
La corrección de errores están basados en Código Hamming, por repetición,
verificación de paridad cruzada, Reed-Solomon y de goyle.
Tramas
Es una unidad de envío de datos. Viene a ser el equivalente de paquete de datos
o Paquete de red, en el Nivel de enlace de datos del modelo OSI. Normalmente
una trama constará de cabecera, datos y cola. En la cola suele estar algún
chequeo de errores. En la cabecera habrá campos de control de protocolo. La
parte de datos es la que quiera transmitir en nivel de comunicación superior,
Típicamente el Nivel de red. Para delimitar una trama se pueden emplear cuatro
métodos, el tracker:

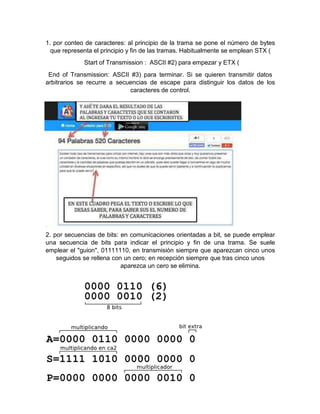

44. 1. por conteo de caracteres: al principio de la trama se pone el número de bytes
que representa el principio y fin de las tramas. Habitualmente se emplean STX (
Start of Transmission : ASCII #2) para empezar y ETX (
End of Transmission: ASCII #3) para terminar. Si se quieren transmitir datos
arbitrarios se recurre a secuencias de escape para distinguir los datos de los
caracteres de control.
2. por secuencias de bits: en comunicaciones orientadas a bit, se puede emplear
una secuencia de bits para indicar el principio y fin de una trama. Se suele
emplear el "guion", 01111110, en transmisión siempre que aparezcan cinco unos
seguidos se rellena con un cero; en recepción siempre que tras cinco unos
aparezca un cero se elimina.

45. NORMAS Y ESTANDARES DE REDES INFORMATICAS
Norma: Son documentos técnico legales con las siguientes características
contienen especificaciones técnicas de aplicación voluntaria.
Son elaboradas por consenso de las partes interesadas:
 Fabricantes.
 Administraciones.
 Usuarios y consumidores.
 Centro de investigación y laboratorios.
 Asociaciones y colegios profesionales.
 Agentes sociales etc.
Están basados en los resultados de la experiencia y el desarrollo tecnológico son
aprobados por un organismo nacional, regional o internacional de normalización
reconocido.
También están disponibles al público.
Las normas ofrecen un lenguaje de punto en común de comunicación entre las
empresas, la administración pública los usuarios y consumidores. También
establecen un equilibrio socioeconómico entre los distintos agentes que participan
en las transacciones comerciales, base de cualquier economía de mercado, y son
un patrón necesario de confianza entre cliente y proveedor.
Estándar: Es la redacción de normas que se establecen para garantizar el
acoplamiento de elementos construidos independientemente, así como garantizar
el repuesto en caso de ser necesario ,garantizar la calidad de los elementos
fabricados y la seguridad de funcionamiento y para trabajar con responsabilidad
social
NORMAS Y ESTÁNDARES EN TELECOMUNICACIONES.
ISO: Organización internacional que tiene a su cargo una amplia gama de
estándares, incluyendo a aquellos referidos al net working. ISO desarrollo el modelo
de referencia OSI un, modelo popular de referencia de net working.
La ISO estableció en julio de 1994 la norma iso 118001 que define una instalación
completa y valida la utilización de los cable 100 o 200

46. La ISO 11801 actualmente trabaja en conjunto para unificar criterios. Las ventajas
de la ISO es fundamental ya que facilita la detención de las fallas que al momento
de producirse este afecte solamente a la estación que depende de esta conexión,
permite una mayor flexibilidad para la expansión, eliminación y cambio de usuario
del sistema.
Los costó de instalación de UTP son superiores a los de coaxial pero se evitan las
pérdidas económicas traducida ´por la caída del sistema por cuanto se afecte
solamente un dispositivo.
ISO reitera la categoría Este define las clases de aplicación y es denominado
estándar de cableado de telecomunicaciones para edificios comerciales
NORMAS Y ESTÁNDARES EN TELECOMUNICACIONES.
ANSI: american national estándar institute
Organización encargada de estandarizar ciertas tecnologías en estados unidos. Es
miembro de la ISO. Que es la organización internacional para la estandarización.
ANSI: Es una organización privada sin fines de lucro ,que permiten la
estandarización de productos, servicios,procesos sistemas y personal de E.U.A.
Ademas ANSI se coordina con estándares internacionales para asegurar que los
productos estadounidenses puedan ser usados a nivel mundial
Normas y estándares en telecomunicación.
EIA : organización de la industria americana de electrónica. Es una organización
comercial de fabricantes de electrónica y alta tecnología en E.U.A cuya misión es
promover el desarrollo del mercado.
Su sede central es en Arlington Virginia, y abarca a 1300.
Normas y estándares en telecomunicaciones
TIA: la telecomunicaciones industry asossiation es una asociación de comercio en
E.U.A que representa casi 600 compañías .también produce nXtcomm, un trade –
show para la industria de telecomunicaciones que remplazan a la GLOBAL.COMM
NORMAS Y ESTANDARES EN TELECOMUNICACIONES.
ANSI/EIA/TIA-568-A cableado
ANSI/EIA/TIA-569-A
canalización ANSI/EIA/TIA-606-
A administración
IEE: Corresponde a las siglas de Instituto de ingenieros electricistas y
electrónicos, una asociación técnico-profesional mundial dedicada a la
estandarización, entre otras cosas. Es la mayor asación internacional sin
ánimo de lucro formada por profesionales de las nuevas tecnologías, como
ingenieros electricistas, ingenieros en electrónica, científicos de la

47. computación, ingenieros en informática, ingenieros en biomédica, ingenieros
en telecomunicación e ingenieros en macarrónica.
ESTANDARES DE RED.
802.1 Definición Internacional de Redes. Define la relación entre los estándares
802 del IEEE y el Modelo de Referencia para Interconexión de Sistemas
Abiertos (OSI) de la ISO (Organización Internacional de Estándares). Los
vendedores de tarjetas de interface de red están registrados y los tres
primeros bytes de la dirección son asignados por el IEEE. Cada vendedor
es entonces responsable de crear una dirección única para cada uno de sus
productos.
802.2 Control de Enlaces Lógicos. Define el protocolo de control de enlaces
lógicos (LLC) del IEEE, el cual asegura que los datos sean transmitidos de
forma confiable por medio del enlace de comunicación. La capa de Datos-
Enlace en el protocolo OSI esta subdividida en las subcapas de Control de
Acceso a Medios (MAC) y de Control de Enlaces Lógicos (LLC). En Puentes,
estas dos capas sirven como un mecanismo de switcheo modular, como se
muestra en la figura I-5. El protocolo LLC es derivado del protocolo de Alto nivel
para Control de Datos-Enlaces (HDLC) y es similar en su operación. Nótese
que el LLC provee las direcciones de Puntos de Acceso a Servicios (SAP's),
mientras que la subcapa MAC provee la dirección física de red de un
dispositivo. Las SAP's son específicamente las direcciones de una o más
procesos de aplicaciones ejecutándose en una computadora o dispositivo de
red.
El LLC provee los siguientes servicios:
 Servicio orientado a la conexión, en el que una sesión es empezada con un
Destino, y terminada cuando la transferencia de datos se completa. Cada
nodo participa activamente en la transmisión, pero sesiones similares
requieren un tiempo de configuración y monitoreo en ambas estaciones.
 Servicios de reconocimiento orientado a conexiones. Similares al anterior, del
que son reconocidos los paquetes de transmisión.
 Servicio de conexión sin reconocimiento. En el cual no se define una sesión.
Los paquetes son puramente enviados a su destino. Los protocolos de alto
nivel son responsables de solicitar el reenvío de paquetes que se hayan
perdido. Este es el servicio normal en redes de área local (LAN's), por su alta
confiabilidad.
802.3 Redes CSMA/CD. El estándar 802.3 del IEEE (ISO 8802-3), que define cómo
opera el método de Acceso Múltiple con Detección de Colisiones (CSMA/CD) sobre
varios medios. El estándar define la conexión de redes sobre cable coaxial, cable
de par trenzado, y medios de fibra óptica. La tasa de transmisión original es de 10
Mbits/seg, pero nuevas implementaciones transmiten arriba de los 100 Mbits/seg
calidad de datos en cables de par trenzado.
802.4 Redes Token Bus. El estándar token bus define esquemas de red de anchos
de banda grandes, usados en la industria de manufactura. Se deriva del Protocolo
de Automatización de Manufactura (MAP). La red implementa el método token-
passing para una transmisión bus. Un token es pasado de una estación a la
siguiente en la red y la estación puede transmitir manteniendo el token. Los tokens

48. son pasados en orden lógico basado en la dirección del nodo, pero este orden
puede no relacionar la posición física del nodo como se hace en una red token ring.
El estándar no es ampliamente implementado en ambientes LAN.
802.5 Redes Token Ring. También llamado ANSI 802.1-1985, define los protocolos
de acceso, cableado e interface para la LAN token ring. IBM hizo popular este
estándar. Usa un método de acceso de paso de tokens y es físicamente conectada
en topología estrella, pero lógicamente forma un anillo. Los nodos son conectados
a una unidad de acceso central (concentrador) que repite las señales de una
estación a la siguiente. Las unidades de acceso son conectadas para expandir la
red, que amplía el anillo lógico. La Interface de Datos en Fibra Distribuida (FDDI)
fue basada en el protocolo token ring 802.5, pero fue desarrollado por el Comité de
Acreditación de Estándares (ASC) X3T9.
Es compatible con la capa 802.2 de Control de Enlaces Lógicos y por consiguiente
otros estándares de red 802.
802.6 Redes de Área Metropolitana (MAN). Define un protocolo de alta velocidad
donde las estaciones enlazadas comparten un bus dual de fibra óptica usando un
método de acceso llamado Bus Dual de Cola Distribuida (DQDB). El bus dual provee
tolerancia de fallos para mantener las conexiones si el bus se rompe. El estándar
MAN esta diseñado para proveer servicios de datos, voz y vídeo en un área
metropolitana de aproximadamente 50 kilómetros a tasas de 1.5, 45, y 155
Mbits/seg. DQDB es el protocolo de acceso subyacente para el SMDS (Servicio de
Datos de Multimegabits Switcheados), en el que muchos de los portadores públicos
son ofrecidos como una manera de construir redes privadas en áreas
metropolitanas. El DQDB es una red repetidora que switchea celdas de longitud fija
de 53 bytes; por consiguiente, es compatible con el Ancho de Banda ISDN y el Modo
de Transferencia Asíncrona (ATM). Las celdas son switcheables en la capa de
Control de Enlaces Lógicos.
Los servicios de las MAN son Sin Conexión, Orientados a Conexión, y/o isócronas
(vídeo en tiempo real). El bus tiene una cantidad de slots de longitud fija en el que
son situados los datos para transmitir sobre el bus. Cualquier estación que necesite
transmitir simplemente sitúa los datos en uno o más slots. Sin embargo, para servir
datos isócronos, los slots en intervalos regulares son reservados para garantizar
que los datos llegan a tiempo y en orden.
802.7 Grupo Asesor Técnico de Anchos de Banda. Este comité provee consejos
técnicos a otros subcomités en técnicas sobre anchos de banda de redes.
802.8 Grupo Asesor Técnico de Fibra Óptica. Provee consejo a otros subcomités
en redes por fibra óptica como una alternativa a las redes basadas en cable de
cobre. Los estándares propuestos están todavía bajo desarrollo.
802.9 Redes Integradas de Datos y Voz. El grupo de trabajo del IEEE 802.9 trabaja
en la integración de tráfico de voz, datos y vídeo para las LAN 802 y Redes Digitales
de Servicios Integrados (ISDN's). Los nodos definidos en la especificación incluyen
teléfonos, computadoras y codificadores/decodificadores de vídeo (codecs). La
especificación ha sido llamada Datos y Voz Integrados (IVD). El servicio provee un
flujo multiplexado que puede llevar canales de información de datos y voz
conectando dos estaciones sobre un cable de cobre en par trenzado. Varios tipos
de diferentes de canales son definidos, incluyendo full duplex de 64 Kbits/seg sin
switcheo, circuito switcheado, o canales de paquete switcheado.

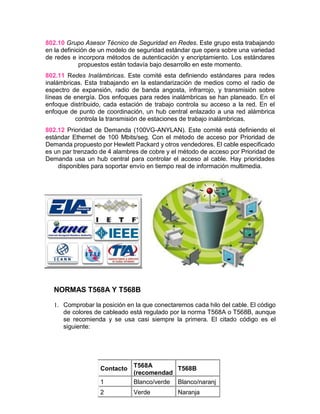

49. 802.10 Grupo Asesor Técnico de Seguridad en Redes. Este grupo esta trabajando
en la definición de un modelo de seguridad estándar que opera sobre una variedad
de redes e incorpora métodos de autenticación y encriptamiento. Los estándares
propuestos están todavía bajo desarrollo en este momento.
802.11 Redes Inalámbricas. Este comité esta definiendo estándares para redes
inalámbricas. Esta trabajando en la estandarización de medios como el radio de
espectro de expansión, radio de banda angosta, infrarrojo, y transmisión sobre
líneas de energía. Dos enfoques para redes inalámbricas se han planeado. En el
enfoque distribuido, cada estación de trabajo controla su acceso a la red. En el
enfoque de punto de coordinación, un hub central enlazado a una red alámbrica
controla la transmisión de estaciones de trabajo inalámbricas.
802.12 Prioridad de Demanda (100VG-ANYLAN). Este comité está definiendo el
estándar Ethernet de 100 Mbits/seg. Con el método de acceso por Prioridad de
Demanda propuesto por Hewlett Packard y otros vendedores. El cable especificado
es un par trenzado de 4 alambres de cobre y el método de acceso por Prioridad de
Demanda usa un hub central para controlar el acceso al cable. Hay prioridades
disponibles para soportar envío en tiempo real de información multimedia.
NORMAS T568A Y T568B
1. Comprobar la posición en la que conectaremos cada hilo del cable. El código
de colores de cableado está regulado por la norma T568A o T568B, aunque
se recomienda y se usa casi siempre la primera. El citado código es el
siguiente:
Contacto T568A
(recomendad
T568B
1 Blanco/verde Blanco/naranj
a
2 Verde Naranja

50. 3 Blanco/naranj
a
Blanco/verde
4 Azul Azul
5 Blanco/azul Blanco/azul
6 Naranja Verde
7 Blanco/marrón Blanco/marrón
8 Marrón Marrón
9 Masa Masa
El cable de pares trenzados sin apantallar UTP ("Unshielded Twister Pairs"), es el
clásico cable de red de 4 pares trenzados (8 hilos en total).
Los pares están numerados (de 1 a 4), y tienen colores estándar, aunque los
fabricantes pueden elegir entre dos opciones para la combinación utilizada. Algunos
fabricantes exigen disposiciones particulares en la conexión, pero la norma TIA/EIA
568-A especifica dos modalidades, denominadas T568A y T568B, que son las más
utilizadas (la T568B es probablemente la más extendida).

51. pin Color 1ª opción Color 2ª opción Designación
pin Color 1ª opción Color 2ª opción Designación
T568A
Disposición de pines
Par-1: 4 - Azul Rojo R1
5 - Blanco/azul Verde T1
Par-2: 3 - Blanco/naranja Negro T2
6 - Naranja Amarillo R2
Par-3: 1 - Blanco/verde Azul T3
2 - Verde Naranja R3
Par-4: 7 - Blanco/marrón Marrón T4
8 - Marrón Gris azulado R4
T568B
Disposición de pines
Par-1: 4 - Azul Rojo R1
5 - Blanco/azul Verde T1
Par-2: 1 - Blanco/naranja Negro T2
2 - Naranja Amarillo R2
Par-3: 3 - Blanco/verde Azul T3
6 - Verde Naranja R3
Par-4: 7 - Blanco/marrón Marrón T4
8 - Marrón Gris azulado R4
Para evitar posibles confusiones se recomienda que las instalaciones de
cableado se realicen íntegramente con una sola modalidad de cable.
Las designaciones T y R significan Tip y Ring, denominaciones que vienen de los
primeros tiempos del teléfono. En la actualidad se refieren a los cables positivos
(Tip) y negativo (Ring) de cada par.
Los cables de par trenzado son más económicos que los coaxiales y admiten más
velocidad de transmisión, sin embargo la señal se atenúa antes que en los
coaxiales, por lo que deben instalarse repetidores y concentradores (hubs). Para
garantizar un mínimo de fiabilidad los cables UTP no deben estar destrenzados ni
aún en distancias cortas. Por la misma razón, los cables de conductores paralelos
(cable plano) no deben ser utilizados en redes, por ejemplo el cable satinado-plata
utilizado en conexiones telefónicas.
En las nuevas instalaciones UTP deben utilizarse todos los pares, porque a
diferencia de Ethernet y Token-Ring, que utilizan un par para transmitir y otro para
recibir, algunos de los nuevos protocolos transmiten sobre múltiples pares.
En las conexiones 10 Base-T solo se utilizan los pares 2 y 3, sin embargo es más
seguro conectar los 4 pares presentes en el cable y en el conector. Los cables

52. pueden servir para una posterior actualización a 100Base-T4, además, los cables
con menos conexiones pueden trabajar aparentemente bien, pero fallar en algunas
operaciones. Además debe verificarse la integridad de la conexión en el lado del
hub y en el lado de la tarjeta Ethernet (adaptador de red).
En las instalaciones antiguas (ya construidas) es posible aprovechar al máximo su
tiempo de vida útil seleccionando cuidadosamente el tipo de acceso que se utilizará
sobre la capa física, y utilizando un analizador de precisión (Nivel II) para verificar
la capacidad real del cable existente. En este sentido es poco probable que incluso
los nuevos estándares de alta velocidad (por ejemplo Gigabit Ethernet a 1000 Mbps,
cuya propuesta es de utilizar cable de 4 pares Cat-5), exijan cables para más de
100 MHz, en su lugar se utilizarán algoritmos de compresión más eficientes.
Además del cable UTP estándar, se utilizan también otras clases en el tendido de
redes:
Ethernet 10Base-T (T568A colores)
RJ45 Colores Código Utilidad Pares
1 Blanco/Verde o el blanco del
par verde
T3 RecvData + PAR 3
2 Verde o Verde/blanco R3 RecvData -
3 3
Blanco/Naranja o el blanco
del par naranja
T2 Txdata + PAR
2
4 Azul o azul/blanco R1 PAR
15 Blanco/Azul o el blanco del
par azul
T1
6 Naranja o naranja/blanco R2 TxData -
7 Blanco/marrón o el blanco del
par marrón
T4 PAR 4
8 Marrón o marrón/blanco R4
Ethernet 10Base-T (T568B colores)
RJ45 Colores Código Utilidad Pares
1 Blanco/Naranja o el blanco
del par naranja
T2 Txdata + PAR 2
2 Naranja o naranja/blanco R2 TxData -

53. 3 Blanco/verde o el blanco del
par verde
T3 RecvData + PAR
3
4 Azul o azul/blanco R1 PAR
1
5 Blanco/azul o el blanco del
par azul
T1
6 Verde o verde/blanco R3 RecvData -
7 Blanco/marrón o el blanco
del par marrón
T4 PAR 4
8 Marrón o marrón/blanco R4
ELA/TIA T568A
Es la utilizada en redes instaladas por IBM:
SEÑAL COLOR
1 T3 Blanco/verde
2 R3 Verde
3 T2 Blanco/naranja
4 R1 Azul
5 T1 Blanco/azul
6 R2 Naranja
7 T4 Marrón
8 R4 Blanco/marrón
ELA/TIA T568B AT&T
Es la quizás la más utilizada en Europa:
SEÑAL COLOR
1 T2 (Tx Dat. +) Blanco/Naranja
2 R2 (Tx Dat. -) Naranja

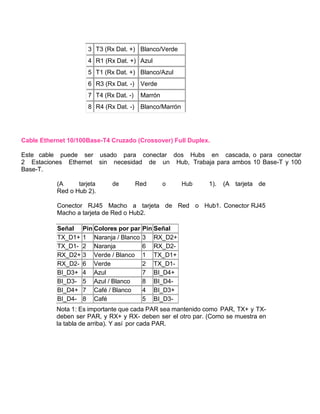

54. 3 T3 (Rx Dat. +) Blanco/Verde
4 R1 (Rx Dat. +) Azul
5 T1 (Rx Dat. +) Blanco/Azul
6 R3 (Rx Dat. -) Verde
7 T4 (Rx Dat. -) Marrón
8 R4 (Rx Dat. -) Blanco/Marrón
Cable Ethernet 10/100Base-T4 Cruzado (Crossover) Full Duplex.
Este cable puede ser usado para conectar dos Hubs en cascada, o para conectar
2 Estaciones Ethernet sin necesidad de un Hub, Trabaja para ambos 10 Base-T y 100
Base-T.
(A tarjeta de Red o Hub 1). (A tarjeta de
Red o Hub 2).
Conector RJ45 Macho a tarjeta de Red o Hub1. Conector RJ45
Macho a tarjeta de Red o Hub2.
Señal Pin Colores por par Pin Señal
TX_D1+ 1 Naranja / Blanco 3 RX_D2+
TX_D1- 2 Naranja 6 RX_D2-
RX_D2+ 3 Verde / Blanco 1 TX_D1+
RX_D2- 6 Verde 2 TX_D1-
BI_D3+ 4 Azul 7 BI_D4+
BI_D3- 5 Azul / Blanco 8 BI_D4-
BI_D4+ 7 Café / Blanco 4 BI_D3+
BI_D4- 8 Café 5 BI_D3-
Nota 1: Es importante que cada PAR sea mantenido como PAR, TX+ y TX-
deben ser PAR, y RX+ y RX- deben ser el otro par. (Como se muestra en
la tabla de arriba). Y así por cada PAR.

55. DISPOSITIVOS DE INTERCONEXION
 ¿Qué es una tarjeta de red y para qué sirve?
Una tarjeta de red también llamada NIC (del inglés Network Interface Card) es un elemento que
se añade a los ordenadores para conseguir conectar aparatos entre sí, permitiendo así compartir
recursos o acceder a una red.
Los adaptadores de red se pueden clasificar en diferentes tipos. Las Token Ring y ARCNET que
son para redes especiales. Las Wi-Fi y las Ethernet que son para redes más comunes. A su vez
cada tipo de adaptador se puede clasificar por el tipo de cable utilizado para la conexión
(coaxial fino, coaxial grueso) y por el tipo de conexión que tienen con el computador (PCI, USB,
PCMIA).
No siempre las tarjetas de red son añadidas a los ordenadores, también las hay integradas en la
placa base, suelen ser más comunes en los ordenadores portátiles o en videoconsolas.
Las tarjetas de red son identificadas por un número que es único y que consta de 48 bits, este
número es llamado dirección MAC. Dichas direcciones son reguladas por el IEEE (Institute of
Electronic and Electrical Engineers. Aunque son direcciones únicas pueden ser modificadas por
gente experimentada en el mundo de la informática.
 Cuál es la Función de la Tarjeta de Red?
La principal función de una tarjeta de interfaz de red es proporcionar el enlace entre las
computadoras y la red. En otras palabras, una tarjeta de red es la interfaz física entre el
ordenador y el cable de red, la tarjeta convirte los datos que envia el computador de manera tal
que puedan ser transferidos por medio del cable de red a su destino.
Esta conexión permite a las computadoras comunicarse con los servidores, así como otros
equipos de la red. También traduce los datos procedentes del cable a bytes de modo que la CPU
del ordenador pueda leerlos. Esta es la razón por la tarjeta de red es una tarjeta de expansión
insertada en una ranura de expansión.
Cada tarjeta de red tiene un número de serie único, que se denomina una dirección MAC. Todo
computador conectado a la red necesita tener una dirección MAC única que se almacena en la
tarjeta de interfaz de red. Si estas construyendo una red doméstica l tarjeta de red es la que te
permitirá conectarte con el mundo exterior.
HUB
Es un concentrador que une conexiones y no altera las tramas que le llegan.
Un Hub es un dispositivo simple, influye en dos características prácticamente no añade
ningún retardo a los mensajes. Funciona a la velocidad del dispositivo más lento de la red.

56. No tiene capacidad de almacenar nada, por lo tanto si un ordenador que emite 100 megabit le
transmitiera a otro de 10 megabit se perdería el mensaje, si lo conectamos a nuestra red
casera, toda la red funcionara a 10, aunque nuestras tarjetas sean 10/100.
El Hub envía información a ordenadores que no están interesados. A este nivel solo hay un
destinatario de la información, pero para asegurarse que la recibe el Hub envía la información a
todos los ordenadores que están conectados a él, así seguro que acierta.
Enrutador, encaminador, dispositivo de hardware o software para interconexión de redes de
computadoras que operan en la capa tres (nivel de red) del modelo OSI.
SWITCH
Pertenece a la capa en lace de datos, referente al nivel dos. Un SWITCH de este tipo no tiene
ningún tipo de gestión, es decir, no se puede acceder a él.
Algunos SWITCH tienen algún tipo de gestión pero solo suele ser algo muy simple. El SWITCH
conoce los ordenadores que tienen conectados a cada uno de sus puertos (enchufes).
Cuando la especificación de un SWITCH leemos algo así 8k MAC addres table se refiere a la
memoria que el SWITCH destina a almacenar las direcciones. Cuando se enchufa un SWITCH no
conoce las direcciones de los ordenadores de sus puertos, las aprende a medida que circula
información atravez de el, con 8k es mas que suficiente. Cuando un SWITCH no conoce la
dirección MAC (son direcciones únicas e irrepetibles atravez de esta se puede localizar tu
ordenador) envía la trama por todos sus puertos.
Cuando hay mas de un ordenador conectado a un puerto de un SWITCH este aprende sus
direcciones MAC y cuando se envían información entre ellos no la propaga al resto de la red, a esto
se le llama filtrado.

57. ROUTER
Interconecta segmentos de red o redes enteras. Hace pasar paquetes de datos entre redes
tomando como base la información de la capa de red.
Toma decisiones basadas en diversos parámetros con respecto a la mejor ruta para el envió de
datos a través de una red interconectada y luego redirige los paquetes hacia el segmento y el puerto
de salida adecuados, se basan en diversos parámetros. Una de las más importantes es decidir la
dirección de la red hacia la que va destinado el paquete.
Otras decisiones son la carga de trafico de red en las distintas interfaces de red de ROUTER y
establecer la velocidad de cada uno de ellos, dependiendo del protocolo que se utilice. A pesar
de que tradicionalmente solian tratar con redes fijas, en los últimos tiempos han comenzado a
aparecer ROUTERS que permiten realizar una interfaz entre redes fijas y móviles.

58. BRIDGE
Como los repetidores y los hub, permiten conectar dos segmentos de red, pero a diferencia de
ellos, seleccionan el tráfico que pasa de un segmento a otro, de forma tal que sólo el tráfico
que parte de un dispositivo (Router, Ordenador o Gateway) de un segmento y que va al otro
segmento se transmite a través del bridge.
Con un Bridge, se puede reducir notablemente el tráfico de los distintos segmentos conectados
a él.
Los Bridge actúan a nivel físico y de enlace de datos del modelo OSI en Capa 2.
A nivel de enlace el Bridge comprueba la dirección de destino y hace copia hacia el otro
segmento si allí se encuentra la estación de destino.
La principal diferencia de un receptor y hub es que éstos hacen pasar todas las tramas que
llegan al segmento, independientemente de que se encuentre o no allí el dispositivo de
destino.
BROADBAND ROUTER (router de banda ancha).
 Qué es un Router y Para Qué Sirve?
Un “Router” es como su propio nombre indica, y fácilmente se puede traducir, un enrutador o en
caminador que nos sirve para interconectar redes de ordenadores y que actualmente
implementan puertas de acceso a internet como son los router para ADSL, los de Cable o 3G.
Son ya hoy por hoy en su mayoría dispositivos de Hardware desarrollados por fabricantes como
Cisco o Juniper y cuyo software está desarrollado por esas mismas empresas, aunque también
pueden ser ordenadores implementados con los protocolos de red (RIP, OSPF, IGRP, EIGRP y
BGP) para los cuales existen ya paquetes (normalmente de software libre) con los distintos
Drivers como pueden ser: Quagga, Vyatta, Zebra o ZebOs.
Es decir, si tienes un solo ordenador lo normal sería que tuvieras un modem que te serviría para
conectarte a internet a través de la red de tu proveedor en el caso que nos ocupa, pero si tienes

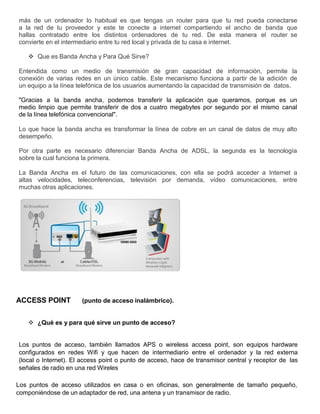

59. más de un ordenador lo habitual es que tengas un router para que tu red pueda conectarse
a la red de tu proveedor y este te conecte a internet compartiendo el ancho de banda que
hallas contratado entre los distintos ordenadores de tu red. De esta manera el router se
convierte en el intermediario entre tu red local y privada de tu casa e internet.
 Que es Banda Ancha y Para Qué Sirve?
Entendida como un medio de transmisión de gran capacidad de información, permite la
conexión de varias redes en un único cable. Este mecanismo funciona a partir de la adición de
un equipo a la línea telefónica de los usuarios aumentando la capacidad de transmisión de datos.
"Gracias a la banda ancha, podemos transferir la aplicación que queramos, porque es un
medio limpio que permite transferir de dos a cuatro megabytes por segundo por el mismo canal
de la línea telefónica convencional".
Lo que hace la banda ancha es transformar la línea de cobre en un canal de datos de muy alto
desempeño.
Por otra parte es necesario diferenciar Banda Ancha de ADSL, la segunda es la tecnología
sobre la cual funciona la primera.
La Banda Ancha es el futuro de las comunicaciones, con ella se podrá acceder a Internet a
altas velocidades, teleconferencias, televisión por demanda, vídeo comunicaciones, entre
muchas otras aplicaciones.
ACCESS POINT (punto de acceso inalámbrico).
 ¿Qué es y para qué sirve un punto de acceso?
Los puntos de acceso, también llamados APS o wireless access point, son equipos hardware
configurados en redes Wifi y que hacen de intermediario entre el ordenador y la red externa
(local o Internet). El access point o punto de acceso, hace de transmisor central y receptor de las
señales de radio en una red Wireles
Los puntos de acceso utilizados en casa o en oficinas, son generalmente de tamaño pequeño,
componiéndose de un adaptador de red, una antena y un transmisor de radio.

60. Existen redes Wireless pequeñas que pueden funcionar sin puntos de acceso, llamadas redes “ad-
hoc” o modo peer-to-peer, las cuales solo utilizan las tarjetas de red para comunicarse. Las
redes más usuales que veremos son en modo estructurado, es decir, los puntos de acceso
harán de intermediario o puente entre los equipos wifi y una red Ethernet cableada. También
harán la función de escalar a más usuarios según se necesite y podrá dotar de algunos
elementos de seguridad.
Los puntos de acceso normalmente van conectados físicamente por medio de un cable de
pares a otro elemento de red, en caso de una oficina o directamente a la línea telefónica si es una
conexión doméstica. En este último caso, el AP estará haciendo también el papel de Router.
Son los llamados Wireless Routers los cuales soportan los estándar 802.11a, 802.11b y 802.11g.
Cuando se crea una red de puntos de acceso, el alcance de este equipo para usuarios que se
quieren conectar a él se llama “celda”. Usualmente se hace un estudio para que dichas celdas
estén lo más cerca posible, incluso solapándose un poco. De este modo, un usuario con un
portátil, podría moverse de un AP a otro sin perder su conexión de red.
Los puntos de acceso antiguos, solían soportar solo a 15 a 20 usuarios. Hoy en día los
modernos APS pueden tener hasta 255 usuarios con sus respectivos ordenadores
conectándose a ellos.
Si conectamos muchos Access Point juntos, podemos llegar a crear una enorme red con
miles de usuarios conectados, sin apenas cableado y moviéndose libremente de un lugar a otro
con total comodidad.
A nivel casero y como se ha dicho, los puntos de acceso inalámbricos nos permitirán conectar
varias conexiones, y a su vez conectar varios clientes sin cable. Sin embargo debemos ser
cautos. Cualquier persona con una tarjeta de red inalámbrica y un portátil puede conectarse a
nuestra red Wifi y aprovecharse gratuitamente de nuestro ancho de banda. Para evitar esto, el AP
puede hacer filtrados por MAC o dirección física no permitiendo la conexión de clientes
desconocidos. Muchos de estos dispositivos llevan ya instalado su propio Firewall con el que
proteger la red.
Para que la integridad de nuestros datos no se vean vulnerados, tenemos la opción de utilizar
métodos de encriptación como WEP o la más moderna WPA.

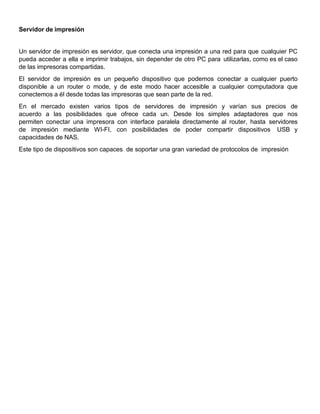

61. Servidor de impresión
Un servidor de impresión es servidor, que conecta una impresión a una red para que cualquier PC
pueda acceder a ella e imprimir trabajos, sin depender de otro PC para utilizarlas, como es el caso
de las impresoras compartidas.
El servidor de impresión es un pequeño dispositivo que podemos conectar a cualquier puerto
disponible a un router o mode, y de este modo hacer accesible a cualquier computadora que
conectemos a él desde todas las impresoras que sean parte de la red.
En el mercado existen varios tipos de servidores de impresión y varían sus precios de
acuerdo a las posibilidades que ofrece cada un. Desde los simples adaptadores que nos
permiten conectar una impresora con interface paralela directamente al router, hasta servidores
de impresión mediante WI-FI, con posibilidades de poder compartir dispositivos USB y
capacidades de NAS.
Este tipo de dispositivos son capaces de soportar una gran variedad de protocolos de impresión

62. Camara IP
Una camara IP tambien conocidas como camaras wed o de red son video
camaras especialmente diseñadas para enviar las señales de video,y en
algunos casos de audio, atraves de internet desde un explorador por ejemplo:
internet explorer o LAN (una red local)
En general las mayorias de las camaras IP sisponen de microfonos de alta
sencibilidad incoporados en u na sola camara, con el objetivo de poder
transmitir audio mediente el protocolo de conexión UDP
Para la vinculacion de las camaras IP lo unico qu ese necesita es que el sistema
operativo del PC solo que se encuentre instalado el Microsoft Internet Explorer,
gracias al cual tendremos acceso a nuestra propia camara IP

63. ¿QUÉ SON LAS NUEVAS TECNOLOGÍAS?
Las nuevas tecnologías hacen referencia a los
últimos desarrollos tecnológicos y sus
aplicaciones, centrándose en los procesos de
comunicación. Estos procesos los agrupamos
en tres áreas: la informática, el video y las
telecomunicaciones. Además, cuando
hablamos de nuevas tecnologías hacemos
referencia, no únicamente a los aparatos sino
también al desarrollo tecnológico en el diseño de los procesos. En el campo de las
nuevas tecnologías y la aparición de Internet se han producido avances
espectaculares.
Las telecomunicaciones han permitido el desarrollo de la radio, la televisión,
Internet, las redes… En pocos años hemos visto, como hemos pasado de la
grabación de imágenes en video a través de una cinta magnética al CD y ahora,
incluso, podemos guardar cualquier tipo de información en unos mini dispositivos
llamados memorias USB.
Hoy en día, a nadie le sorprende estar informado a cada minuto. Con un solo clic
podemos conocer cualquier noticia a tiempo real, da igual la parte del mundo
donde estemos.
MARKETING APLICADO A LAS NUEVAS TECNOLOGÍAS
Cada vez existen más herramientas que pretenden fidelizar a los clientes; el
servicio, la atención al cliente y la calidad son fundamentales para que un producto
funcione en el mercado.
Actualmente, los teléfonos móviles se han convertido en dispositivos
indispensables y personales. El 88% de la población tiene teléfono móvil y ya su
uso es bastante superior al del teléfono fijo. Todo esto hace que en España el
teléfono móvil sea el canal de comunicación interactivo de mayor potencial para
dar a conocer las empresas y para mejorar sus ventas. Es por ello, que ahora
puedes hacer cosas, que hace unos años eran impensables, como: hacer la
compra desde tu móvil, configurar tu vehículo, comprar tu paquete vacacional o
simplemente comprar la ropa de tus marcas favoritas. ¡Todo un mundo de compra
online instantáneo y universal!
La implantación en la sociedad de las denominadas "nuevas tecnologías" de la
comunicación e información está provocando cambios en la estructura social,
creando nuevos entornos de comunicación no conocidos hasta la actualidad, y
está estableciendo nuevas formas de interacción de los usuarios con las máquinas
donde uno y otra desempeñan roles diferentes, a los clásicos de receptor y
transmisor de información. Estamos en la era de las tecnologías y cada día nos
levantamos con una sorpresa más.

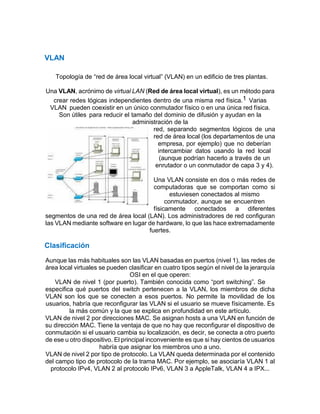

64. VLAN
Topología de “red de área local virtual” (VLAN) en un edificio de tres plantas.
Una VLAN, acrónimo de virtual LAN (Red de área local virtual), es un método para
crear redes lógicas independientes dentro de una misma red física.1 Varias
VLAN pueden coexistir en un único conmutador físico o en una única red física.
Son útiles para reducir el tamaño del dominio de difusión y ayudan en la
administración de la
red, separando segmentos lógicos de una
red de área local (los departamentos de una
empresa, por ejemplo) que no deberían
intercambiar datos usando la red local
(aunque podrían hacerlo a través de un
enrutador o un conmutador de capa 3 y 4).
Una VLAN consiste en dos o más redes de
computadoras que se comportan como si
estuviesen conectados al mismo
conmutador, aunque se encuentren
físicamente conectados a diferentes
segmentos de una red de área local (LAN). Los administradores de red configuran
las VLAN mediante software en lugar de hardware, lo que las hace extremadamente
fuertes.
Clasificación
Aunque las más habituales son las VLAN basadas en puertos (nivel 1), las redes de
área local virtuales se pueden clasificar en cuatro tipos según el nivel de la jerarquía
OSI en el que operen:
VLAN de nivel 1 (por puerto). También conocida como “port switching”. Se
especifica qué puertos del switch pertenecen a la VLAN, los miembros de dicha
VLAN son los que se conecten a esos puertos. No permite la movilidad de los
usuarios, habría que reconfigurar las VLAN si el usuario se mueve físicamente. Es
la más común y la que se explica en profundidad en este artículo.
VLAN de nivel 2 por direcciones MAC. Se asignan hosts a una VLAN en función de
su dirección MAC. Tiene la ventaja de que no hay que reconfigurar el dispositivo de
conmutación si el usuario cambia su localización, es decir, se conecta a otro puerto
de ese u otro dispositivo. El principal inconveniente es que si hay cientos de usuarios
habría que asignar los miembros uno a uno.
VLAN de nivel 2 por tipo de protocolo. La VLAN queda determinada por el contenido
del campo tipo de protocolo de la trama MAC. Por ejemplo, se asociaría VLAN 1 al
protocolo IPv4, VLAN 2 al protocolo IPv6, VLAN 3 a AppleTalk, VLAN 4 a IPX...

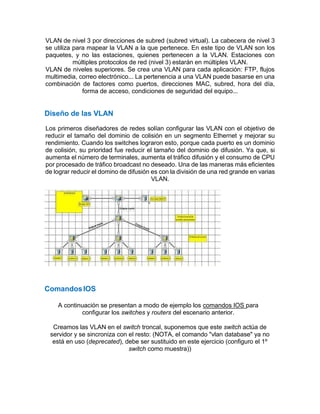

65. VLAN de nivel 3 por direcciones de subred (subred virtual). La cabecera de nivel 3
se utiliza para mapear la VLAN a la que pertenece. En este tipo de VLAN son los
paquetes, y no las estaciones, quienes pertenecen a la VLAN. Estaciones con
múltiples protocolos de red (nivel 3) estarán en múltiples VLAN.
VLAN de niveles superiores. Se crea una VLAN para cada aplicación: FTP, flujos
multimedia, correo electrónico... La pertenencia a una VLAN puede basarse en una
combinación de factores como puertos, direcciones MAC, subred, hora del día,
forma de acceso, condiciones de seguridad del equipo...
Diseño de las VLAN
Los primeros diseñadores de redes solían configurar las VLAN con el objetivo de
reducir el tamaño del dominio de colisión en un segmento Ethernet y mejorar su
rendimiento. Cuando los switches lograron esto, porque cada puerto es un dominio
de colisión, su prioridad fue reducir el tamaño del dominio de difusión. Ya que, si
aumenta el número de terminales, aumenta el tráfico difusión y el consumo de CPU
por procesado de tráfico broadcast no deseado. Una de las maneras más eficientes
de lograr reducir el domino de difusión es con la división de una red grande en varias
VLAN.
ComandosIOS
A continuación se presentan a modo de ejemplo los comandos IOS para
configurar los switches y routers del escenario anterior.
Creamos las VLAN en el switch troncal, suponemos que este switch actúa de
servidor y se sincroniza con el resto: (NOTA, el comando "vlan database" ya no
está en uso (deprecated), debe ser sustituido en este ejercicio (configuro el 1º
switch como muestra))

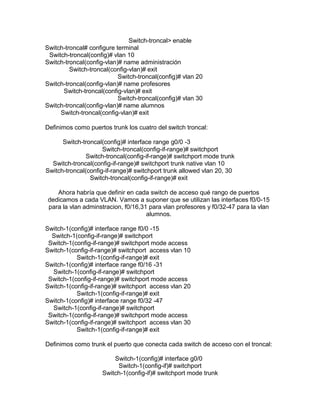

66. Switch-troncal> enable
Switch-troncal# configure terminal
Switch-troncal(config)# vlan 10
Switch-troncal(config-vlan)# name administración
Switch-troncal(config-vlan)# exit
Switch-troncal(config)# vlan 20
Switch-troncal(config-vlan)# name profesores
Switch-troncal(config-vlan)# exit
Switch-troncal(config)# vlan 30
Switch-troncal(config-vlan)# name alumnos
Switch-troncal(config-vlan)# exit
Definimos como puertos trunk los cuatro del switch troncal:
Switch-troncal(config)# interface range g0/0 -3
Switch-troncal(config-if-range)# switchport
Switch-troncal(config-if-range)# switchport mode trunk
Switch-troncal(config-if-range)# switchport trunk native vlan 10
Switch-troncal(config-if-range)# switchport trunk allowed vlan 20, 30
Switch-troncal(config-if-range)# exit
Ahora habría que definir en cada switch de acceso qué rango de puertos
dedicamos a cada VLAN. Vamos a suponer que se utilizan las interfaces f0/0-15
para la vlan adminstracion, f0/16,31 para vlan profesores y f0/32-47 para la vlan
alumnos.
Switch-1(config)# interface range f0/0 -15
Switch-1(config-if-range)# switchport
Switch-1(config-if-range)# switchport mode access
Switch-1(config-if-range)# switchport access vlan 10
Switch-1(config-if-range)# exit
Switch-1(config)# interface range f0/16 -31
Switch-1(config-if-range)# switchport
Switch-1(config-if-range)# switchport mode access
Switch-1(config-if-range)# switchport access vlan 20
Switch-1(config-if-range)# exit
Switch-1(config)# interface range f0/32 -47
Switch-1(config-if-range)# switchport
Switch-1(config-if-range)# switchport mode access
Switch-1(config-if-range)# switchport access vlan 30
Switch-1(config-if-range)# exit
Definimos como trunk el puerto que conecta cada switch de acceso con el troncal:
Switch-1(config)# interface g0/0
Switch-1(config-if)# switchport
Switch-1(config-if)# switchport mode trunk

67. Switch-1(config-if)# switchport trunk native vlan 10
Switch-1(config-if)# switchport trunk allowed vlan 20,30
Switch-1(config-if)# exit
En el router creamos una subinterfaz por cada VLAN transportada en el enlace
trunk:
Router(config)# interface f2
Router(config-if)# no ip address
Router(config-if)# exit
Router(config)# interface f2.1
Router(config-if)# encapsulation dot1q 10 native
Router(config-if)# ip address 172.16.10.1 255.255.255.0
Router(config-if)# exit
Router(config)# interface f2.2
Router(config-if)# encapsulation dot1q 20
Router(config-if)# ip address 172.16.20.1 255.255.255.0
Router(config-if)# exit
Router(config)# interface f2.3
Router(config-if)# encapsulation dot1q 30
Router(config-if)# ip address 172.16.30.1 255.255.255.0
Router(config-if)# exit
Esta sería la configuración relativa a la creación de las VLAN, se omite la
configuración de otros elementos como los hosts, routers y otros dispositivos de
red.
IPv6
El Protocolo de Internet versión 6, en inglés: Internet Protocol version 6 (IPv6), es
una versión del Internet Protocol (IP), definida en el RFC 2460 y diseñada para
reemplazar a Internet Protocol version 4 (IPv4) RFC 791, que a 2016 se está
implementado en la gran mayoría de dispositivos que acceden a Internet.
Diseñado por Steve Deering de Xerox PARC y Craig Mudge, IPv6 sujeto a todas las
normativas que fuera configurado –está destinado a sustituir a IPv4, cuyo límite en
el número de direcciones de red admisibles está empezando a restringir el
crecimiento de Internet y su uso, especialmente en China, India, y otros países
asiáticos densamente poblados–. El nuevo estándar mejorará el servicio
globalmente; por ejemplo, proporcionará a futuras celdas telefónicas y dispositivos
móviles sus direcciones propias y permanentes.
IPv4 posibilita 4 294 967 296 (232) direcciones de host diferentes, un número
inadecuado para dar una dirección a cada persona del planeta, y mucho menos a

68. cada dispositivo, teléfono, PDA, táblet, etcétera. En cambio, IPv6 admite
340.282.366.920.938.463.463.374.607.431.768.211.456 (2128 o 340 sextillones
de direcciones) —cerca de 6,7 × 1017 (670 mil billones) de direcciones por cada
milímetro cuadrado de la superficie de la Tierra.
Cambios y nuevas características
En muchos aspectos, IPv6 es una extensión conservadora de IPv4. La mayoría de
los protocolos de transporte -y aplicación- necesitan pocos o ningún cambio para
operar sobre IPv6; las excepciones son los protocolos de aplicación que integran
direcciones de capa de red, como FTP o NTP.
IPv6 especifica un nuevo formato de paquete, diseñado para minimizar el
procesamiento del encabezado de paquetes. Debido a que las cabeceras de los
paquetes IPv4 e IPv6 son significativamente distintas, los dos protocolos no son
interoperables.
Autoconfiguración de direcciones libres de estado (SLAAC)
Los nodos IPv6 pueden configurarse a sí mismos automáticamente cuando son
conectados a una red ruteada en IPv6 usando los mensajes de descubrimiento de
routers de ICMPv6. La primera vez que son conectados a una red, el nodo envía
una "solicitud de router" (RS: Router Solicitation) de link-local usando multicast
pidiendo los parámetros de configuración; y si los routers están configurados para
esto, responderán este requerimiento con un "anuncio de router" (RA: router
advertisement) que contiene los parámetros de configuración de capa de red.
Multicast
Multicast, la habilidad de enviar un paquete único a destinos múltiples es parte de
la especificación base de IPv6. Esto es diferente a IPv4, donde es opcional
(aunque usualmente implementado).
IPv6 no implementa broadcast, que es la habilidad de enviar un paquete a todos
los nodos del enlace conectado. El mismo efecto puede lograrse enviando un
paquete al grupo de multicast de enlace-local todos los nodos (all hosts). Por lo
tanto, no existe el concepto de una dirección de broadcast y así la dirección más
alta de la red (la dirección de broadcast en una red IPv4) es considerada una
dirección normal en IPv6.

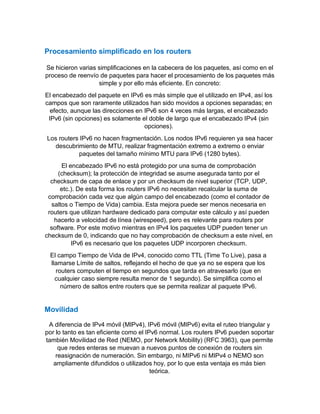

69. Procesamiento simplificado en los routers
Se hicieron varias simplificaciones en la cabecera de los paquetes, así como en el
proceso de reenvío de paquetes para hacer el procesamiento de los paquetes más
simple y por ello más eficiente. En concreto:
El encabezado del paquete en IPv6 es más simple que el utilizado en IPv4, así los
campos que son raramente utilizados han sido movidos a opciones separadas; en
efecto, aunque las direcciones en IPv6 son 4 veces más largas, el encabezado
IPv6 (sin opciones) es solamente el doble de largo que el encabezado IPv4 (sin
opciones).
Los routers IPv6 no hacen fragmentación. Los nodos IPv6 requieren ya sea hacer
descubrimiento de MTU, realizar fragmentación extremo a extremo o enviar
paquetes del tamaño mínimo MTU para IPv6 (1280 bytes).
El encabezado IPv6 no está protegido por una suma de comprobación
(checksum); la protección de integridad se asume asegurada tanto por el
checksum de capa de enlace y por un checksum de nivel superior (TCP, UDP,
etc.). De esta forma los routers IPv6 no necesitan recalcular la suma de
comprobación cada vez que algún campo del encabezado (como el contador de
saltos o Tiempo de Vida) cambia. Esta mejora puede ser menos necesaria en
routers que utilizan hardware dedicado para computar este cálculo y así pueden
hacerlo a velocidad de línea (wirespeed), pero es relevante para routers por
software. Por este motivo mientras en IPv4 los paquetes UDP pueden tener un
checksum de 0, indicando que no hay comprobación de checksum a este nivel, en
IPv6 es necesario que los paquetes UDP incorporen checksum.
El campo Tiempo de Vida de IPv4, conocido como TTL (Time To Live), pasa a
llamarse Límite de saltos, reflejando el hecho de que ya no se espera que los
routers computen el tiempo en segundos que tarda en atravesarlo (que en
cualquier caso siempre resulta menor de 1 segundo). Se simplifica como el
número de saltos entre routers que se permita realizar al paquete IPv6.
Movilidad
A diferencia de IPv4 móvil (MIPv4), IPv6 móvil (MIPv6) evita el ruteo triangular y
por lo tanto es tan eficiente como el IPv6 normal. Los routers IPv6 pueden soportar
también Movilidad de Red (NEMO, por Network Mobility) (RFC 3963), que permite
que redes enteras se muevan a nuevos puntos de conexión de routers sin
reasignación de numeración. Sin embargo, ni MIPv6 ni MIPv4 o NEMO son
ampliamente difundidos o utilizados hoy, por lo que esta ventaja es más bien
teórica.

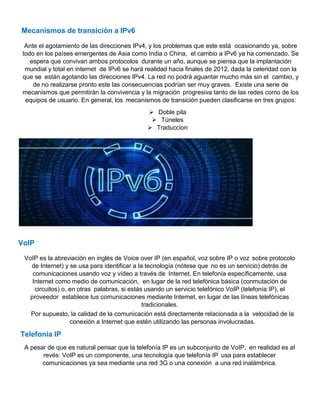

70. Mecanismos de transición a IPv6
Ante el agotamiento de las direcciones IPv4, y los problemas que este está ocasionando ya, sobre
todo en los países emergentes de Asia como India o China, el cambio a IPv6 ya ha comenzado. Se
espera que convivan ambos protocolos durante un año, aunque se piensa que la implantación
mundial y total en internet de IPv6 se hará realidad hacia finales de 2012, dada la celeridad con la
que se están agotando las direcciones IPv4. La red no podrá aguantar mucho más sin el cambio, y
de no realizarse pronto este las consecuencias podrían ser muy graves. Existe una serie de
mecanismos que permitirán la convivencia y la migración progresiva tanto de las redes como de los
equipos de usuario. En general, los mecanismos de transición pueden clasificarse en tres grupos:
 Doble pila
 Túneles
 Traduccion
VoIP
VoIP es la abreviación en inglés de Voice over IP (en español, voz sobre IP o voz sobre protocolo
de Internet) y se usa para identificar a la tecnología (nótese que no es un servicio) detrás de
comunicaciones usando voz y vídeo a través de Internet. En telefonía específicamente, usa
Internet como medio de comunicación, en lugar de la red telefónica básica (conmutación de
circuitos) o, en otras palabras, si estás usando un servicio telefónico VoIP (telefonía IP), el
proveedor establece tus comunicaciones mediante Internet, en lugar de las líneas telefónicas
tradicionales.
Por supuesto, la calidad de la comunicación está directamente relacionada a la velocidad de la
conexión a Internet que estén utilizando las personas involucradas.
Telefonía IP
A pesar de que es natural pensar que la telefonía IP es un subconjunto de VoIP, en realidad es al
revés: VoIP es un componente, una tecnología que telefonía IP usa para establecer
comunicaciones ya sea mediante una red 3G o una conexión a una red inalámbrica.

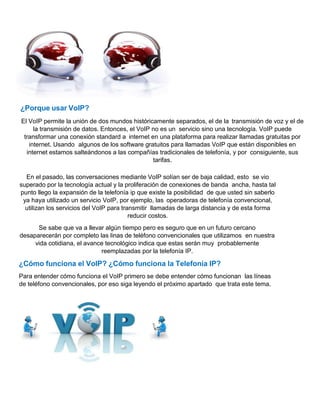

71. ¿Porque usar VoIP?
El VoIP permite la unión de dos mundos históricamente separados, el de la transmisión de voz y el de
la transmisión de datos. Entonces, el VoIP no es un servicio sino una tecnología. VoIP puede
transformar una conexión standard a internet en una plataforma para realizar llamadas gratuitas por
internet. Usando algunos de los software gratuitos para llamadas VoIP que están disponibles en
internet estamos salteándonos a las compañías tradicionales de telefonía, y por consiguiente, sus
tarifas.
En el pasado, las conversaciones mediante VoIP solían ser de baja calidad, esto se vio
superado por la tecnología actual y la proliferación de conexiones de banda ancha, hasta tal
punto llego la expansión de la telefonía ip que existe la posibilidad de que usted sin saberlo
ya haya utilizado un servicio VoIP, por ejemplo, las operadoras de telefonía convencional,
utilizan los servicios del VoIP para transmitir llamadas de larga distancia y de esta forma
reducir costos.
Se sabe que va a llevar algún tiempo pero es seguro que en un futuro cercano
desaparecerán por completo las linas de teléfono convencionales que utilizamos en nuestra
vida cotidiana, el avance tecnológico indica que estas serán muy probablemente
reemplazadas por la telefonía IP.
¿Cómo funciona el VoIP? ¿Cómo funciona la Telefonía IP?
Para entender cómo funciona el VoIP primero se debe entender cómo funcionan las líneas
de teléfono convencionales, por eso siga leyendo el próximo apartado que trata este tema.
