1. RIOJA RUIS STEFANNY
GRUPO :4º6
PROF: MARCO PONCE
PADILLA
RIOJA RUIZ STEFANNY
MANUAL DE REDES

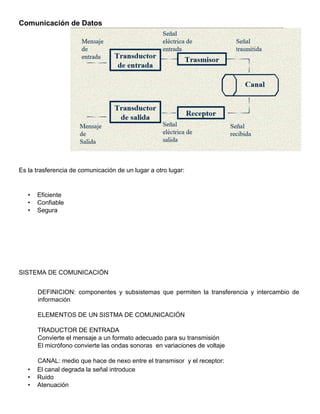

2. Comunicación de Datos
Es la trasferencia de comunicación de un lugar a otro lugar:
• Eficiente
• Confiable
• Segura
SISTEMA DE COMUNICACIÓN
DEFINICION: componentes y subsistemas que permiten la transferencia y intercambio de
información
ELEMENTOS DE UN SISTMA DE COMUNICACIÓN
TRADUCTOR DE ENTRADA
Convierte el mensaje a un formato adecuado para su transmisión
El micrófono convierte las ondas sonoras en variaciones de voltaje
CANAL: medio que hace de nexo entre el transmisor y el receptor:
• El canal degrada la señal introduce
• Ruido
• Atenuación

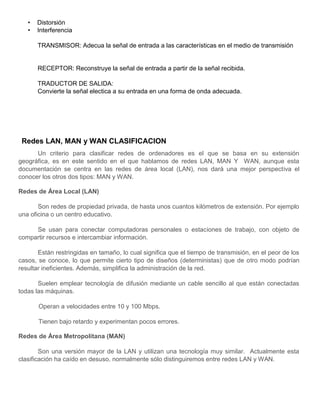

3. • Distorsión
• Interferencia
TRANSMISOR: Adecua la señal de entrada a las características en el medio de transmisión
RECEPTOR: Reconstruye la señal de entrada a partir de la señal recibida.
TRADUCTOR DE SALIDA:
Convierte la señal electica a su entrada en una forma de onda adecuada.
Redes LAN, MAN y WAN CLASIFICACION
Un criterio para clasificar redes de ordenadores es el que se basa en su extensión
geográfica, es en este sentido en el que hablamos de redes LAN, MAN Y WAN, aunque esta
documentación se centra en las redes de área local (LAN), nos dará una mejor perspectiva el
conocer los otros dos tipos: MAN y WAN.
Redes de Área Local (LAN)
Son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión. Por ejemplo
una oficina o un centro educativo.
Se usan para conectar computadoras personales o estaciones de trabajo, con objeto de
compartir recursos e intercambiar información.
Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los
casos, se conoce, lo que permite cierto tipo de diseños (deterministas) que de otro modo podrían
resultar ineficientes. Además, simplifica la administración de la red.
Suelen emplear tecnología de difusión mediante un cable sencillo al que están conectadas
todas las máquinas.
Operan a velocidades entre 10 y 100 Mbps.
Tienen bajo retardo y experimentan pocos errores.
Redes de Área Metropolitana (MAN)
Son una versión mayor de la LAN y utilizan una tecnología muy similar. Actualmente esta
clasificación ha caído en desuso, normalmente sólo distinguiremos entre redes LAN y WAN.

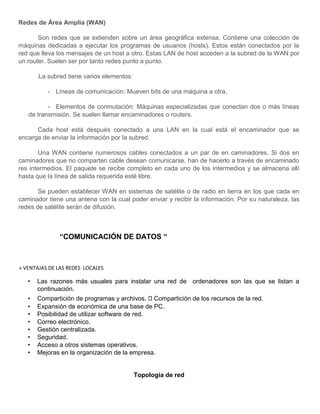

4. Redes de Área Amplia (WAN)
Son redes que se extienden sobre un área geográfica extensa. Contiene una colección de
máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos están conectados por la
red que lleva los mensajes de un host a otro. Estas LAN de host acceden a la subred de la WAN por
un router. Suelen ser por tanto redes punto a punto.
La subred tiene varios elementos:
- Líneas de comunicación: Mueven bits de una máquina a otra.
- Elementos de conmutación: Máquinas especializadas que conectan dos o más líneas
de transmisión. Se suelen llamar encaminadores o routers.
Cada host está después conectado a una LAN en la cual está el encaminador que se
encarga de enviar la información por la subred.
Una WAN contiene numerosos cables conectados a un par de en caminadores. Si dos en
caminadores que no comparten cable desean comunicarse, han de hacerlo a través de encaminado
res intermedios. El paquete se recibe completo en cada uno de los intermedios y se almacena allí
hasta que la línea de salida requerida esté libre.
Se pueden establecer WAN en sistemas de satélite o de radio en tierra en los que cada en
caminador tiene una antena con la cual poder enviar y recibir la información. Por su naturaleza, las
redes de satélite serán de difusión.
“COMUNICACIÓN DE DATOS “
» VENTAJAS DE LAS REDES LOCALES
• Las razones más usuales para instalar una red de ordenadores son las que se listan a
continuación.
• Compartición de programas y archivos. Compartición de los recursos de la red.
• Expansión de económica de una base de PC.
• Posibilidad de utilizar software de red.
• Correo electrónico.
• Gestión centralizada.
• Seguridad.
• Acceso a otros sistemas operativos.
• Mejoras en la organización de la empresa.
Topología de red

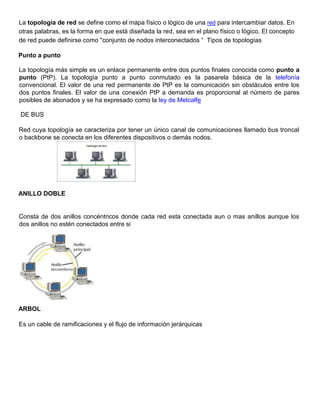

5. La topología de red se define como el mapa físico o lógico de una red para intercambiar datos. En
otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto
de red puede definirse como "conjunto de nodos interconectados “ Tipos de topologías
Punto a punto
La topología más simple es un enlace permanente entre dos puntos finales conocida como punto a
punto (PtP). La topología punto a punto conmutado es la pasarela básica de la telefonía
convencional. El valor de una red permanente de PtP es la comunicación sin obstáculos entre los
dos puntos finales. El valor de una conexión PtP a demanda es proporcional al número de pares
posibles de abonados y se ha expresado como la ley de Metcalfe
DE BUS
Red cuya topología se caracteriza por tener un único canal de comunicaciones llamado bus troncal
o backbone se conecta en los diferentes dispositivos o demás nodos.
ANILLO DOBLE
Consta de dos anillos concéntricos donde cada red esta conectada aun o mas anillos aunque los
dos anillos no estén conectados entre si
ARBOL
Es un cable de ramificaciones y el flujo de información jerárquicas

6. DE ESTRELLA
Es la forma física en que todas las estaciones eran conectadas a un solo nodo central
Transmisión de datos EQUIPO 2
Los medios de transmisión son las vías por las cuales se comunican los datos. Dependiendo de la forma de conducir la
señal a través del medio o soporte físico, se pueden clasificar en dos grandes grupos:
• medios de transmisión guiados o alámbricos.
• medios de transmisión no guiados o inalámbricos.
En ambos casos las tecnologías actuales de transmisión usan ondas electromagnéticas. En el caso de los medios guiados
estas ondas se conducen a través de cables o “alambres”. En los medios inalámbricos, se utiliza el aire como
medio de transmisión, a través de radiofrecuencias, microondas y luz (infrarrojos, láser); por ejemplo: puerto IrDA
(Infrared Data Association), Bluetooth o Wi-Fi.)
Según el sentido de la transmisión, existen tres tipos diferentes de medios de transmisión:
• símplex.
• semi-dúplex (half-duplex).
• dúplex o dúplex completo (full-duplex).
También los medios de transmisión se caracterizan por utilizarse en rangos de frecuencia de trabajo diferentes.

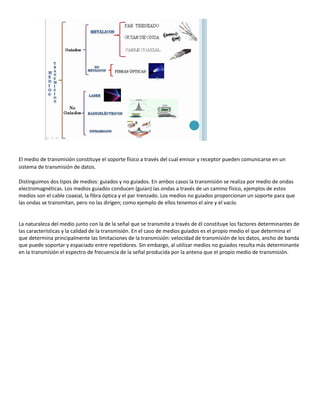

7. El medio de transmisión constituye el soporte físico a través del cual emisor y receptor pueden comunicarse en un
sistema de transmisión de datos.
Distinguimos dos tipos de medios: guiados y no guiados. En ambos casos la transmisión se realiza por medio de ondas
electromagnéticas. Los medios guiados conducen (guían) las ondas a través de un camino físico, ejemplos de estos
medios son el cable coaxial, la fibra óptica y el par trenzado. Los medios no guiados proporcionan un soporte para que
las ondas se transmitan, pero no las dirigen; como ejemplo de ellos tenemos el aire y el vacío.
La naturaleza del medio junto con la de la señal que se transmite a través de él constituye los factores determinantes de
las características y la calidad de la transmisión. En el caso de medios guiados es el propio medio el que determina el
que determina principalmente las limitaciones de la transmisión: velocidad de transmisión de los datos, ancho de banda
que puede soportar y espaciado entre repetidores. Sin embargo, al utilizar medios no guiados resulta más determinante
en la transmisión el espectro de frecuencia de la señal producida por la antena que el propio medio de transmisión.

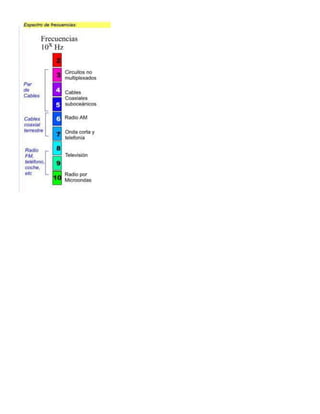

9. Cable coaxial
El cable coaxial consta de un alambre de cobre duro en su parte central, es decir, que constituye el núcleo, el cual se
encuentra rodeado por un material aislante. Este material aislante está rodeado por un conductor cilíndrico que
Ejemplos de medios de transmisión guiados:
Pares trenzados
Este consiste en dos alambres de cobre aislados, en general de 1mm de espesor.
Los alambres se entrelazan en forma helicoidal, como en una molécula de DNA.
La forma trenzada del cable se utiliza para reducir la interferencia eléctrica con
respecto a los pares cercanos que se encuentran a su alrededor. Los pares
trenzados se pueden utilizar tanto para transmisión analógica como digital, y su
ancho de banda depende del calibre del alambre y de la distancia que recorre; en
muchos casos pueden obtenerse transmisiones de varios megabits, en distancias
de pocos
kilómetros. Debido a su adecuado comportamiento y bajo costo, los pares
trenzados se utilizan ampliamente y es probable que se presencia permanezca por
muchos años.

10. frecuentemente se presenta como una malla de tejido trenzado. El conductor externo está cubierto por una capa de
plástico protector.
La construcción del cable coaxial produce una buena combinación y un gran ancho de banda y una excelente
inmunidad al ruido. El ancho de banda que se puede obtener depende de la longitud del cable; para cables de 1km, por
ejemplo, es factible obtener velocidades de datos de hasta 10Mbps, y en cables de longitudes menores, es posible
obtener velocidades superiores. Se pueden utilizar cables con mayor longitud, pero se obtienen velocidades muy bajas.
Los cables coaxiales se emplean ampliamente en redes de área local y para transmisiones de largas distancia del
sistema telefónico.

11. Fibra óptica
Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el
núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico. Cada
una de ellas lleva un revestimiento de cristal o plástico con propiedades ópticas
distintas a las del núcleo. La capa más exterior, que recubre una o más fibras,
debe ser de un material opaco y resistente.
Un sistema de transmisión por fibra óptica está formado por una fuente luminosa
muy monocromática (generalmente un láser), la fibra encargada de transmitir la
señal luminosa y un fotodiodo que reconstruye la señal eléctrica.

12. °Técnicas para la codificación de señales
Algunos medios no guiados:
Radio enlaces de VHF y UHF
Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son también
omnidireccionales, pero a diferencia de las anteriores la ionosfera es transparente
a ellas. Su alcance máximo es de un centenar de kilómetros, y las velocidades que
permite del orden de los 9600 bps. Su aplicación suele estar relacionada con los
radioaficionados y con equipos de comunicación militares, también la televisión y
los aviones.
Microondas
Además de su aplicación en hornos, las microondas nos permiten transmisiones
tanto terrestres como con satélites. Dada su frecuencias, del orden de 1 a 10 Ghz,
las microondas son muy direccionales y sólo se pueden emplear en situaciones en
que existe una línea visual que une emisor y receptor. Los enlaces de microondas
permiten grandes velocidades de transmisión, del orden de 10 Mbps.

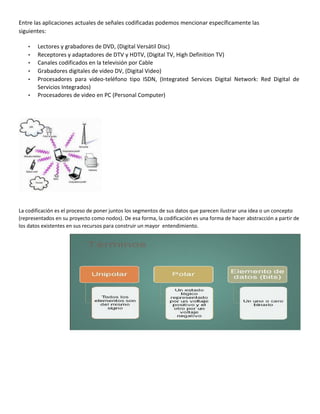

13. Entre las aplicaciones actuales de señales codificadas podemos mencionar específicamente las
siguientes:
• Lectores y grabadores de DVD, (Digital Versátil Disc)
• Receptores y adaptadores de DTV y HDTV, (Digital TV, High Definition TV)
• Canales codificados en la televisión por Cable
• Grabadores digitales de video DV, (Digital Video)
• Procesadores para video-teléfono tipo ISDN, (Integrated Services Digital Network: Red Digital de
Servicios Integrados)
• Procesadores de video en PC (Personal Computer)
La codificación es el proceso de poner juntos los segmentos de sus datos que parecen ilustrar una idea o un concepto
(representados en su proyecto como nodos). De esa forma, la codificación es una forma de hacer abstracción a partir de
los datos existentes en sus recursos para construir un mayor entendimiento.

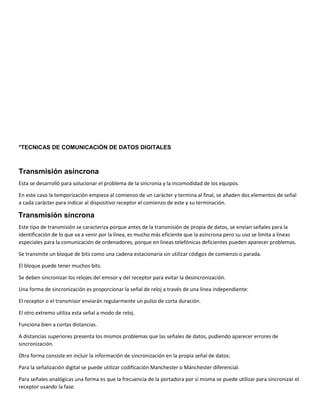

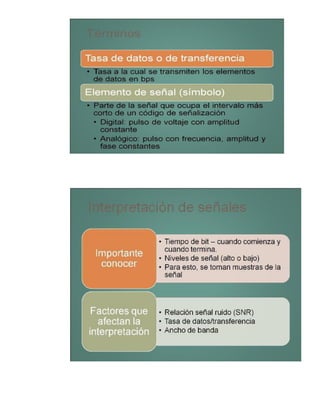

15. °TECNICAS DE COMUNICACIÓN DE DATOS DIGITALES
Transmisión asíncrona
Esta se desarrolló para solucionar el problema de la sincronía y la incomodidad de los equipos.
En este caso la temporización empieza al comienzo de un carácter y termina al final, se añaden dos elementos de señal
a cada carácter para indicar al dispositivo receptor el comienzo de este y su terminación.
Transmisión síncrona
Este tipo de transmisión se caracteriza porque antes de la transmisión de propia de datos, se envían señales para la
identificación de lo que va a venir por la línea, es mucho más eficiente que la asíncrona pero su uso se limita a líneas
especiales para la comunicación de ordenadores, porque en líneas telefónicas deficientes pueden aparecer problemas.
Se transmite un bloque de bits como una cadena estacionaria sin utilizar códigos de comienzo o parada.
El bloque puede tener muchos bits.
Se deben sincronizar los relojes del emisor y del receptor para evitar la desincronización.
Una forma de sincronización es proporcionar la señal de reloj a través de una línea independiente:
El receptor o el transmisor enviarán regularmente un pulso de corta duración.
El otro extremo utiliza esta señal a modo de reloj.
Funciona bien a cortas distancias.
A distancias superiores presenta los mismos problemas que las señales de datos, pudiendo aparecer errores de
sincronización.
Otra forma consiste en incluir la información de sincronización en la propia señal de datos:
Para la señalización digital se puede utilizar codificación Manchester o Mánchester diferencial.
Para señales analógicas una forma es que la frecuencia de la portadora por sí misma se puede utilizar para sincronizar el
receptor usando la fase.

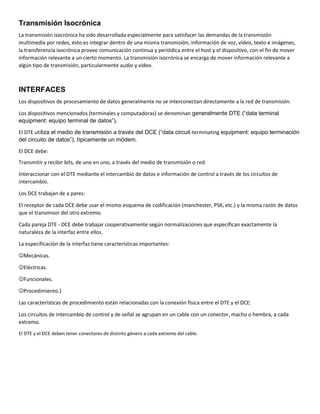

16. Transmisión Isocrónica
La transmisión isocrónica ha sido desarrollada especialmente para satisfacer las demandas de la transmisión
multimedia por redes, esto es integrar dentro de una misma transmisión, información de voz, vídeo, texto e imágenes,
la transferencia isocrónica provee comunicación continua y periódica entre el host y el dispositivo, con el fin de mover
información relevante a un cierto momento. La transmisión isocrónica se encarga de mover información relevante a
algún tipo de transmisión, particularmente audio y vídeo.
INTERFACES
Los dispositivos de procesamiento de datos generalmente no se interconectan directamente a la red de transmisión.
Los dispositivos mencionados (terminales y computadoras) se denominan generalmente DTE (“data terminal
equipment: equipo terminal de datos”).
El DTE utiliza el medio de transmisión a través del DCE (“data circuit-terminating equipment: equipo terminación
del circuito de datos”), típicamente un módem.
El DCE debe:
Transmitir y recibir bits, de uno en uno, a través del medio de transmisión o red.
Interaccionar con el DTE mediante el intercambio de datos e información de control a través de los circuitos de
intercambio.
Los DCE trabajan de a pares:
El receptor de cada DCE debe usar el mismo esquema de codificación (manchester, PSK, etc.) y la misma razón de datos
que el transmisor del otro extremo.
Cada pareja DTE - DCE debe trabajar cooperativamente según normalizaciones que especifican exactamente la
naturaleza de la interfaz entre ellos.
La especificación de la interfaz tiene características importantes:
Mecánicas.
Eléctricas.
Funcionales.
Procedimiento.}
Las características de procedimiento están relacionadas con la conexión física entre el DTE y el DCE:
Los circuitos de intercambio de control y de señal se agrupan en un cable con un conector, macho o hembra, a cada
extremo.
El DTE y el DCE deben tener conectores de distinto género a cada extremo del cable.

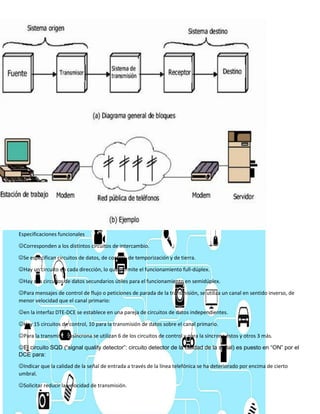

17. Especificaciones funcionales
Corresponden a los distintos circuitos de intercambio.
Se especifican circuitos de datos, de control, de temporización y de tierra.
Hay un circuito en cada dirección, lo que permite el funcionamiento full-dúplex.
Hay dos circuitos de datos secundarios útiles para el funcionamiento en semidúplex.
Para mensajes de control de flujo o peticiones de parada de la transmisión, se utiliza un canal en sentido inverso, de
menor velocidad que el canal primario:
en la interfaz DTE-DCE se establece en una pareja de circuitos de datos independientes.
Hay 15 circuitos de control, 10 para la transmisión de datos sobre el canal primario.
Para la transmisión asíncrona se utilizan 6 de los circuitos de control y para la síncrona éstos y otros 3 más.
El circuito SQD (“signal quality detector”: circuito detector de la calidad de la señal) es puesto en “ON” por el
DCE para:
Indicar que la calidad de la señal de entrada a través de la línea telefónica se ha deteriorado por encima de cierto
umbral.
Solicitar reducir la velocidad de transmisión.

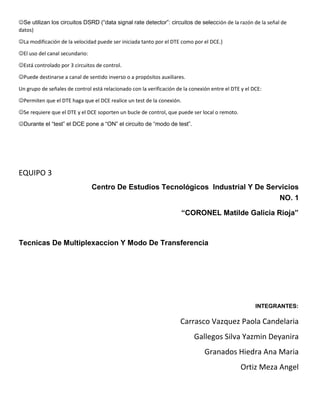

18. Se utilizan los circuitos DSRD (“data signal rate detector”: circuitos de selección de la razón de la señal de
datos)
La modificación de la velocidad puede ser iniciada tanto por el DTE como por el DCE.}
El uso del canal secundario:
Está controlado por 3 circuitos de control.
Puede destinarse a canal de sentido inverso o a propósitos auxiliares.
Un grupo de señales de control está relacionado con la verificación de la conexión entre el DTE y el DCE:
Permiten que el DTE haga que el DCE realice un test de la conexión.
Se requiere que el DTE y el DCE soporten un bucle de control, que puede ser local o remoto.
Durante el “test” el DCE pone a “ON” el circuito de “modo de test”.
EQUIPO 3
Centro De Estudios Tecnológicos Industrial Y De Servicios
NO. 1
“CORONEL Matilde Galicia Rioja”
Tecnicas De Multiplexaccion Y Modo De Transferencia
INTEGRANTES:
Carrasco Vazquez Paola Candelaria
Gallegos Silva Yazmin Deyanira
Granados Hiedra Ana Maria
Ortiz Meza Angel

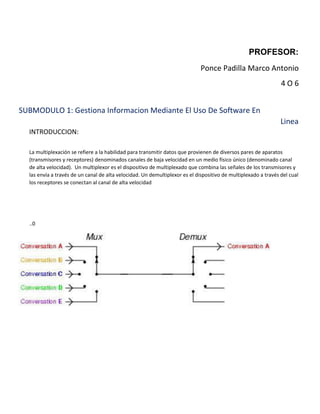

19. PROFESOR:
Ponce Padilla Marco Antonio
4 O 6
SUBMODULO 1: Gestiona Informacion Mediante El Uso De Software En
Linea
INTRODUCCION:
La multiplexación se refiere a la habilidad para transmitir datos que provienen de diversos pares de aparatos
(transmisores y receptores) denominados canales de baja velocidad en un medio físico único (denominado canal
de alta velocidad). Un multiplexor es el dispositivo de multiplexado que combina las señales de los transmisores y
las envía a través de un canal de alta velocidad. Un demultiplexor es el dispositivo de multiplexado a través del cual
los receptores se conectan al canal de alta velocidad
..0

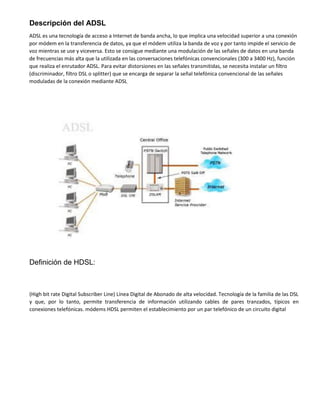

20. Descripción del ADSL
ADSL es una tecnología de acceso a Internet de banda ancha, lo que implica una velocidad superior a una conexión
por módem en la transferencia de datos, ya que el módem utiliza la banda de voz y por tanto impide el servicio de
voz mientras se use y viceversa. Esto se consigue mediante una modulación de las señales de datos en una banda
de frecuencias más alta que la utilizada en las conversaciones telefónicas convencionales (300 a 3400 Hz), función
que realiza el enrutador ADSL. Para evitar distorsiones en las señales transmitidas, se necesita instalar un filtro
(discriminador, filtro DSL o splitter) que se encarga de separar la señal telefónica convencional de las señales
moduladas de la conexión mediante ADSL.
Definición de HDSL:
(High bit rate Digital Subscriber Line) Línea Digital de Abonado de alta velocidad. Tecnología de la familia de las DSL
y que, por lo tanto, permite transferencia de información utilizando cables de pares tranzados, típicos en
conexiones telefónicas. módems HDSL permiten el establecimiento por un par telefónico de un circuito digital

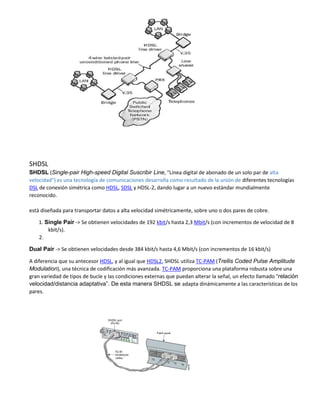

21. SHDSL
SHDSL (Single-pair High-speed Digital Suscribir Line, "Línea digital de abonado de un solo par de alta
velocidad") es una tecnología de comunicaciones desarrolla como resultado de la unión de diferentes tecnologías
DSL de conexión simétrica como HDSL, SDSL y HDSL-2, dando lugar a un nuevo estándar mundialmente
reconocido.
está diseñada para transportar datos a alta velocidad simétricamente, sobre uno o dos pares de cobre.
1. Single Pair -> Se obtienen velocidades de 192 kbit/s hasta 2,3 Mbit/s (con incrementos de velocidad de 8
kbit/s).
2.
Dual Pair -> Se obtienen velocidades desde 384 kbit/s hasta 4,6 Mbit/s (con incrementos de 16 kbit/s)
A diferencia que su antecesor HDSL, y al igual que HDSL2, SHDSL utiliza TC-PAM (Trellis Coded Pulse Amplitude
Modulation), una técnica de codificación más avanzada. TC-PAM proporciona una plataforma robusta sobre una
gran variedad de tipos de bucle y las condiciones externas que puedan alterar la señal, un efecto llamado “relación
velocidad/distancia adaptativa”. De esta manera SHDSL se adapta dinámicamente a las características de los
pares.

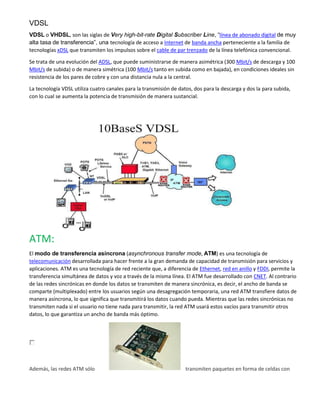

22. VDSL
VDSL o VHDSL, son las siglas de Very high-bit-rate Digital Subscriber Line, “línea de abonado digital de muy
alta tasa de transferencia”, una tecnología de acceso a Internet de banda ancha perteneciente a la familia de
tecnologías xDSL que transmiten los impulsos sobre el cable de par trenzado de la línea telefónica convencional.
Se trata de una evolución del ADSL, que puede suministrarse de manera asimétrica (300 Mbit/s de descarga y 100
Mbit/s de subida) o de manera simétrica (100 Mbit/s tanto en subida como en bajada), en condiciones ideales sin
resistencia de los pares de cobre y con una distancia nula a la central.
La tecnología VDSL utiliza cuatro canales para la transmisión de datos, dos para la descarga y dos la para subida,
con lo cual se aumenta la potencia de transmisión de manera sustancial.
ATM:
El modo de transferencia asíncrona (asynchronous transfer mode, ATM) es una tecnología de
telecomunicación desarrollada para hacer frente a la gran demanda de capacidad de transmisión para servicios y
aplicaciones. ATM es una tecnología de red reciente que, a diferencia de Ethernet, red en anillo y FDDI, permite la
transferencia simultánea de datos y voz a través de la misma línea. El ATM fue desarrollado con CNET. Al contrario
de las redes sincrónicas en donde los datos se transmiten de manera sincrónica, es decir, el ancho de banda se
comparte (multiplexado) entre los usuarios según una desagregación temporaria, una red ATM transfiere datos de
manera asíncrona, lo que significa que transmitirá los datos cuando pueda. Mientras que las redes sincrónicas no
transmiten nada si el usuario no tiene nada para transmitir, la red ATM usará estos vacíos para transmitir otros
datos, lo que garantiza un ancho de banda más óptimo.
Además, las redes ATM sólo transmiten paquetes en forma de celdas con

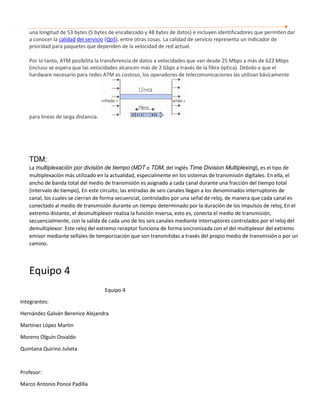

23. una longitud de 53 bytes (5 bytes de encabezado y 48 bytes de datos) e incluyen identificadores que permiten dar
a conocer la calidad del servicio (QoS), entre otras cosas. La calidad de servicio representa un indicador de
prioridad para paquetes que dependen de la velocidad de red actual.
Por lo tanto, ATM posibilita la transferencia de datos a velocidades que van desde 25 Mbps a más de 622 Mbps
(incluso se espera que las velocidades alcancen más de 2 Gbps a través de la fibra óptica). Debido a que el
hardware necesario para redes ATM es costoso, los operadores de telecomunicaciones las utilizan básicamente
para líneas de larga distancia.
TDM:
La multiplexación por división de tiempo (MDT o TDM, del inglés Time Division Multiplexing), es el tipo de
multiplexación más utilizado en la actualidad, especialmente en los sistemas de transmisión digitales. En ella, el
ancho de banda total del medio de transmisión es asignado a cada canal durante una fracción del tiempo total
(intervalo de tiempo), En este circuito, las entradas de seis canales llegan a los denominados interruptores de
canal, los cuales se cierran de forma secuencial, controlados por una señal de reloj, de manera que cada canal es
conectado al medio de transmisión durante un tiempo determinado por la duración de los impulsos de reloj; En el
extremo distante, el desmultiplexor realiza la función inversa, esto es, conecta el medio de transmisión,
secuencialmente, con la salida de cada uno de los seis canales mediante interruptores controlados por el reloj del
demultiplexor. Este reloj del extremo receptor funciona de forma sincronizada con el del multiplexor del extremo
emisor mediante señales de temporización que son transmitidas a través del propio medio de transmisión o por un
camino.
Equipo 4
Equipo 4
Integrantes:
Hernández Galván Berenice Alejandra
Martínez López Martin
Moreno Olguín Osvaldo
Quintana Quirino Julieta
Profesor:
Marco Antonio Ponce Padilla

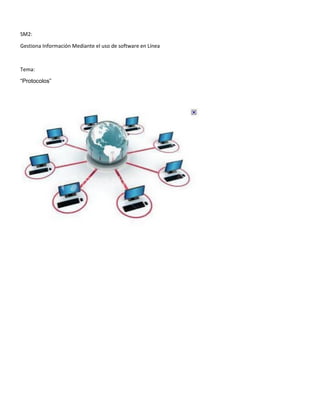

24. SM2:
Gestiona Información Mediante el uso de software en Línea
Tema:
“Protocolos”

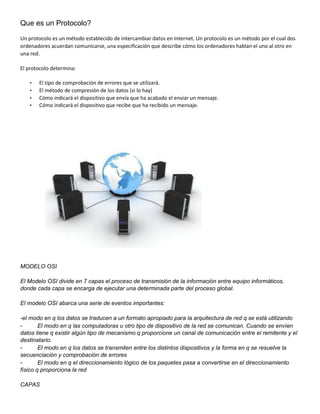

25. Que es un Protocolo?
Un protocolo es un método establecido de intercambiar datos en Internet. Un protocolo es un método por el cual dos
ordenadores acuerdan comunicarse, una especificación que describe cómo los ordenadores hablan el uno al otro en
una red.
El protocolo determina:
• El tipo de comprobación de errores que se utilizará.
• El método de compresión de los datos (si lo hay)
• Cómo indicará el dispositivo que envía que ha acabado el enviar un mensaje.
• Cómo indicará el dispositivo que recibe que ha recibido un mensaje.
MODELO OSI
El Modelo OSI divide en 7 capas el proceso de transmisión de la información entre equipo informáticos,
donde cada capa se encarga de ejecutar una determinada parte del proceso global.
El modelo OSI abarca una serie de eventos importantes:
-el modo en q los datos se traducen a un formato apropiado para la arquitectura de red q se está utilizando
- El modo en q las computadoras u otro tipo de dispositivo de la red se comunican. Cuando se envíen
datos tiene q existir algún tipo de mecanismo q proporcione un canal de comunicación entre el remitente y el
destinatario.
- El modo en q los datos se transmiten entre los distintos dispositivos y la forma en q se resuelve la
secuenciación y comprobación de errores
- El modo en q el direccionamiento lógico de los paquetes pasa a convertirse en el direccionamiento
físico q proporciona la red
CAPAS

26. Las dos únicas capas del modelo con las que de hecho, interactúa el usuario son la primera capa, la capa
Física, y la última capa, la capa de Aplicación,
La capa física abarca los aspectos físicos de la red (es decir, los cables, hubs y el resto de dispositivos que
conforman el entorno físico de la red). Seguramente ya habrá interactuado más de una vez con la capa
Física.
La capa de aplicación proporciona la interfaz que utiliza el usuario en su computadora para enviar mensajes
de correo electrónico o ubicar un archivo en la red.
7. Aplicación
6. Presentación
5. Sesión
4. Transporte
3. Red
2. Enlace de datos
1. Físico
7.-Capa de Aplicación:
Proporciona la interfaz y servicios q soportan las aplicaciones de usuario. También se encarga de ofrecer
acceso general a la red
Esta capa suministra las herramientas q el usuario, de hecho ve. También ofrece los servicios de red
relacionados con estas aplicaciones, como la gestión de mensajes, la transferencia de archivos y las
consultas a base de datos. Entre los servicios de intercambio de información que gestiona la capa de
aplicación se encuentran los protocolos SMTP, Telnet, ftp, http
6.-Capa de presentación:
La capa de presentación puede considerarse el traductor del modelo OSI. Esta capa toma los paquetes de la
capa de aplicación y los convierte a un formato genérico que pueden leer todas las computadoras.
También se encarga de cifrar los datos así como de comprimirlos para reducir su tamaño. El paquete que
crea la capa de presentación contiene los datos prácticamente con el formato con el que viajaran por las
restantes capas de la pila
5.- La capa de sesión
La capa de sesión es la encargada de establecer el enlace de comunicación o sesión y también de finalizarla
entre las computadoras emisora y receptora. Esta capa también gestiona la sesión que se establece entre
ambos modos
La capa de sesión pasa a encargarse de ubicar puntas de control en la secuencia de datos además
proporciona cierta tolerancia a fallos dentro de la sesión de comunicación

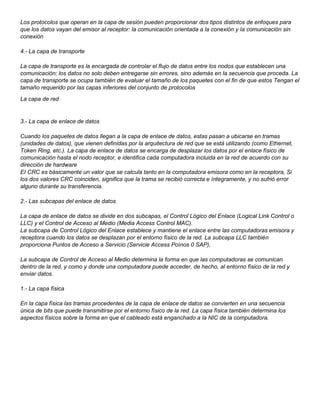

27. Los protocolos que operan en la capa de sesión pueden proporcionar dos tipos distintos de enfoques para
que los datos vayan del emisor al receptor: la comunicación orientada a la conexión y Ia comunicación sin
conexión
4.- La capa de transporte
La capa de transporte es la encargada de controlar el flujo de datos entre los nodos que establecen una
comunicación; los datos no solo deben entregarse sin errores, sino además en la secuencia que proceda. La
capa de transporte se ocupa también de evaluar el tamaño de los paquetes con el fin de que estos Tengan el
tamaño requerido por las capas inferiores del conjunto de protocolos
La capa de red
3.- La capa de enlace de datos
Cuando los paquetes de datos llegan a la capa de enlace de datos, estas pasan a ubicarse en tramas
(unidades de datos), que vienen definidas por la arquitectura de red que se está utilizando (como Ethernet,
Token Ring, etc.). La capa de enlace de datos se encarga de desplazar los datos por el enlace físico de
comunicación hasta el nodo receptor, e identifica cada computadora incluida en la red de acuerdo con su
dirección de hardware
EI CRC es básicamente un valor que se calcula tanto en la computadora emisora como en la receptora, Si
los dos valores CRC coinciden, significa que la trama se recibió correcta e íntegramente, y no sufrió error
alguno durante su transferencia.
2.- Las subcapas del enlace de datos
La capa de enlace de datos se divide en dos subcapas, el Control Lógico del Enlace (Logical Link Control o
LLC) y el Control de Acceso al Medio (Media Access Control MAC).
La subcapa de Control Lógico del Enlace establece y mantiene el enlace entre las computadoras emisora y
receptora cuando los datos se desplazan por el entorno físico de la red. La subcapa LLC también
proporciona Puntos de Acceso a Servicio (Servicie Access Poínos 0 SAP),
La subcapa de Control de Acceso al Medio determina la forma en que las computadoras se comunican
dentro de la red, y como y donde una computadora puede acceder, de hecho, al entorno físico de la red y
enviar datos.
1.- La capa física
En la capa física las tramas procedentes de la capa de enlace de datos se convierten en una secuencia
única de bits que puede transmitirse por el entorno físico de la red. La capa física también determina los
aspectos físicos sobre la forma en que el cableado está enganchado a la NIC de la computadora.

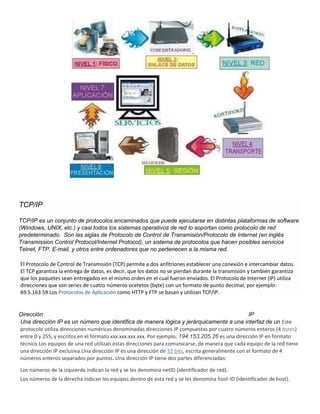

28. TCP/IP
TCP/IP es un conjunto de protocolos encaminados que puede ejecutarse en distintas plataformas de software
(Windows, UNIX, etc.) y casi todos los sistemas operativos de red lo soportan como protocolo de red
predeterminado. Son las siglas de Protocolo de Control de Transmisión/Protocolo de Internet (en inglés
Transmission Control Protocol/Internet Protocol), un sistema de protocolos que hacen posibles servicios
Telnet, FTP, E-mail, y otros entre ordenadores que no pertenecen a la misma red.
El Protocolo de Control de Transmisión (TCP) permite a dos anfitriones establecer una conexión e intercambiar datos.
El TCP garantiza la entrega de datos, es decir, que los datos no se pierdan durante la transmisión y también garantiza
que los paquetes sean entregados en el mismo orden en el cual fueron enviados. El Protocolo de Internet (IP) utiliza
direcciones que son series de cuatro números ocetetos (byte) con un formato de punto decimal, por ejemplo:
69.5.163.59 Los Protocolos de Aplicación como HTTP y FTP se basan y utilizan TCP/IP.
Dirección IP
Una dirección IP es un número que identifica de manera lógica y jerárquicamente a una interfaz de un Este
protocolo utiliza direcciones numéricas denominadas direcciones IP compuestas por cuatro números enteros (4 bytes)
entre 0 y 255, y escritos en el formato xxx.xxx.xxx.xxx. Por ejemplo, 194.153.205.26 es una dirección IP en formato
técnico.Los equipos de una red utilizan estas direcciones para comunicarse, de manera que cada equipo de la red tiene
una dirección IP exclusiva.Una dirección IP es una dirección de 32 bits, escrita generalmente con el formato de 4
números enteros separados por puntos. Una dirección IP tiene dos partes diferenciadas:
Los números de la izquierda indican la red y se les denomina netID (identificador de red).
Los números de la derecha indican los equipos dentro de esta red y se les denomina host-ID (identificador de host).

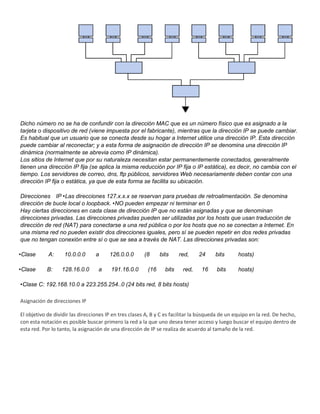

29. Dicho número no se ha de confundir con la dirección MAC que es un número físico que es asignado a la
tarjeta o dispositivo de red (viene impuesta por el fabricante), mientras que la dirección IP se puede cambiar.
Es habitual que un usuario que se conecta desde su hogar a Internet utilice una dirección IP. Esta dirección
puede cambiar al reconectar; y a esta forma de asignación de dirección IP se denomina una dirección IP
dinámica (normalmente se abrevia como IP dinámica).
Los sitios de Internet que por su naturaleza necesitan estar permanentemente conectados, generalmente
tienen una dirección IP fija (se aplica la misma reducción por IP fija o IP estática), es decir, no cambia con el
tiempo. Los servidores de correo, dns, ftp públicos, servidores Web necesariamente deben contar con una
dirección IP fija o estática, ya que de esta forma se facilita su ubicación.
Direcciones IP •Las direcciones 127.x.x.x se reservan para pruebas de retroalimentación. Se denomina
dirección de bucle local o loopback. •NO pueden empezar ni terminar en 0
Hay ciertas direcciones en cada clase de dirección IP que no están asignadas y que se denominan
direcciones privadas. Las direcciones privadas pueden ser utilizadas por los hosts que usan traducción de
dirección de red (NAT) para conectarse a una red pública o por los hosts que no se conectan a Internet. En
una misma red no pueden existir dos direcciones iguales, pero sí se pueden repetir en dos redes privadas
que no tengan conexión entre sí o que se sea a través de NAT. Las direcciones privadas son:
•Clase A: 10.0.0.0 a 126.0.0.0 (8 bits red, 24 bits hosts)
•Clase B: 128.16.0.0 a 191.16.0.0 (16 bits red, 16 bits hosts)
•Clase C: 192.168.10.0 a 223.255.254..0 (24 bits red, 8 bits hosts)
Asignación de direcciones IP
El objetivo de dividir las direcciones IP en tres clases A, B y C es facilitar la búsqueda de un equipo en la red. De hecho,
con esta notación es posible buscar primero la red a la que uno desea tener acceso y luego buscar el equipo dentro de
esta red. Por lo tanto, la asignación de una dirección de IP se realiza de acuerdo al tamaño de la red.

30. Direcciones IP reservadas
Es habitual que en una empresa u organización un solo equipo tenga conexión a Internet y los otros equipos de la red
acceden a Internet a través de aquél (por lo general, nos referimos a un proxy o pasarela).
En ese caso, solo el equipo conectado a la red necesita reservar una dirección de IP con el ICANN. Sin embargo, los
otros equipos necesitarán una dirección IP para comunicarse entre ellos.
Por lo tanto, el ICANN ha reservado una cantidad de direcciones de cada clase para habilitar la asignación de
direcciones IP a los equipos de una red local conectada a Internet, sin riesgo de crear conflictos de direcciones IP en la
red de redes. Estas direcciones son las siguientes:
• Direcciones IP privadas de clase A: 10.0.0.1 a 10.255.255.254; hacen posible la creación de grandes redes privadas
que incluyen miles de equipos.
• Direcciones IP privadas de clase B: 172.16.0.1 a 172.31.255.254; hacen posible la creación de redes privadas de
tamaño medio.
• Direcciones IP privadas de clase C: 192.168.0.1 a 192.168.0.254; para establecer pequeñas redes privadas
Protocolos de Control de Enlace de Datos
Introducción
Los aspectos relacionados con el nivel de enlace de datos están reflejados en la mayoría de diseños de arquitectura de
red, aunque en algunos casos no están tan diferenciados como se debiera. Las funciones de este nivel aparecen en la
capa 2 del modelo OSI en la capa 1 de TCP/IP.
El nivel de enlace de datos sirve como puente entre el nivel físico inferior y el nivel de red superior en las diferentes
arquitecturas de red. Se encarga de proporcionar los medios para establecer un enlace y proporciona mecanismos para
detección y control de errores.
Puesto que el nivel de enlace de datos está por encima del nivel físico, éste utilizará los servicios ofrecidos por el nivel
físico para poder transmitir la información hacia el nivel de enlace de la máquina remota, por lo tanto, las entidades a
nivel de enlace, tienen la impresión de que existe un canal de comunicación en el que los dígitos binarios se entregan
en el mismo orden en el que se envían.
Diseño del nivel de enlace de datos
Clase deCantidad redes
Posibles
Cantidad máxima de equipos de cada
una
A 126 16777214
B 16384 65534
C 2097152 250

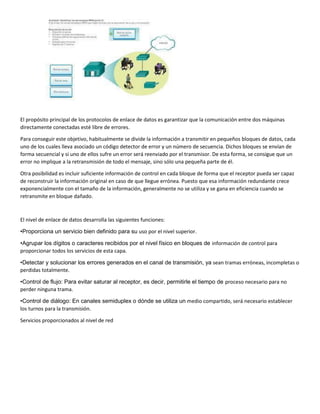

31. El propósito principal de los protocolos de enlace de datos es garantizar que la comunicación entre dos máquinas
directamente conectadas esté libre de errores.
Para conseguir este objetivo, habitualmente se divide la información a transmitir en pequeños bloques de datos, cada
uno de los cuales lleva asociado un código detector de error y un número de secuencia. Dichos bloques se envían de
forma secuencial y si uno de ellos sufre un error será reenviado por el transmisor. De esta forma, se consigue que un
error no implique a la retransmisión de todo el mensaje, sino sólo una pequeña parte de él.
Otra posibilidad es incluir suficiente información de control en cada bloque de forma que el receptor pueda ser capaz
de reconstruir la información original en caso de que llegue errónea. Puesto que esa información redundante crece
exponencialmente con el tamaño de la información, generalmente no se utiliza y se gana en eficiencia cuando se
retransmite en bloque dañado.
El nivel de enlace de datos desarrolla las siguientes funciones:
•Proporciona un servicio bien definido para su uso por el nivel superior.
•Agrupar los dígitos o caracteres recibidos por el nivel físico en bloques de información de control para
proporcionar todos los servicios de esta capa.
•Detectar y solucionar los errores generados en el canal de transmisión, ya sean tramas erróneas, incompletas o
perdidas totalmente.
•Control de flujo: Para evitar saturar al receptor, es decir, permitirle el tiempo de proceso necesario para no
perder ninguna trama.
•Control de diálogo: En canales semiduplex o dónde se utiliza un medio compartido, será necesario establecer
los turnos para la transmisión.
Servicios proporcionados al nivel de red

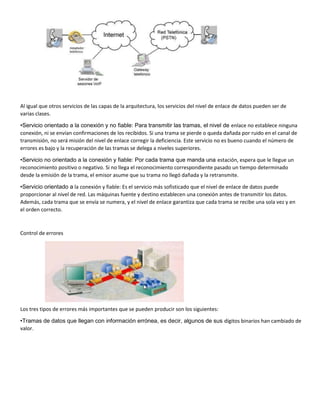

32. Al igual que otros servicios de las capas de la arquitectura, los servicios del nivel de enlace de datos pueden ser de
varias clases.
•Servicio orientado a la conexión y no fiable: Para transmitir las tramas, el nivel de enlace no establece ninguna
conexión, ni se envían confirmaciones de los recibidos. Si una trama se pierde o queda dañada por ruido en el canal de
transmisión, no será misión del nivel de enlace corregir la deficiencia. Este servicio no es bueno cuando el número de
errores es bajo y la recuperación de las tramas se delega a niveles superiores.
•Servicio no orientado a la conexión y fiable: Por cada trama que manda una estación, espera que le llegue un
reconocimiento positivo o negativo. Si no llega el reconocimiento correspondiente pasado un tiempo determinado
desde la emisión de la trama, el emisor asume que su trama no llegó dañada y la retransmite.
•Servicio orientado a la conexión y fiable: Es el servicio más sofisticado que el nivel de enlace de datos puede
proporcionar al nivel de red. Las máquinas fuente y destino establecen una conexión antes de transmitir los datos.
Además, cada trama que se envía se numera, y el nivel de enlace garantiza que cada trama se recibe una sola vez y en
el orden correcto.
Control de errores
Los tres tipos de errores más importantes que se pueden producir son los siguientes:
•Tramas de datos que llegan con información errónea, es decir, algunos de sus dígitos binarios han cambiado de
valor.

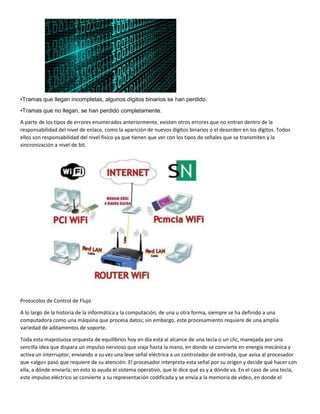

33. •Tramas que llegan incompletas, algunos dígitos binarios se han perdido.
•Tramas que no llegan, se han perdido completamente.
A parte de los tipos de errores enumerados anteriormente, existen otros errores que no entran dentro de la
responsabilidad del nivel de enlace, como la aparición de nuevos dígitos binarios o el desorden en los dígitos. Todos
ellos son responsabilidad del nivel físico ya que tienen que ver con los tipos de señales que se transmiten y la
sincronización a nivel de bit.
Protocolos de Control de Flujo
A lo largo de la historia de la informática y la computación, de una u otra forma, siempre se ha definido a una
computadora como una máquina que procesa datos; sin embargo, este procesamiento requiere de una amplia
variedad de aditamentos de soporte.
Toda esta majestuosa orquesta de equilibrios hoy en día está al alcance de una tecla o un clic, manejada por una
sencilla idea que dispara un impulso nervioso que viaja hasta la mano, en donde se convierte en energía mecánica y
activa un interruptor, enviando a su vez una leve señal eléctrica a un controlador de entrada, que avisa al procesador
que «algo» pasó que requiere de su atención. El procesador interpreta esta señal por su origen y decide qué hacer con
ella, a dónde enviarla; en esto lo ayuda el sistema operativo, que le dice qué es y a dónde va. En el caso de una tecla,
este impulso eléctrico se convierte a su representación codificada y se envía a la memoria de video, en donde el

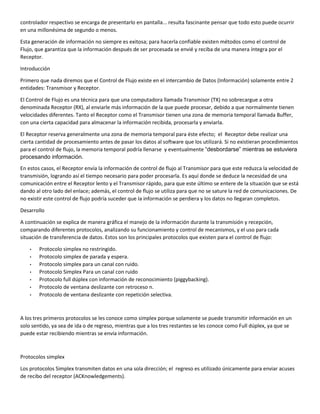

34. controlador respectivo se encarga de presentarlo en pantalla... resulta fascinante pensar que todo esto puede ocurrir
en una millonésima de segundo o menos.
Esta generación de información no siempre es exitosa; para hacerla confiable existen métodos como el control de
Flujo, que garantiza que la información después de ser procesada se envié y reciba de una manera íntegra por el
Receptor.
Introducción
Primero que nada diremos que el Control de Flujo existe en el intercambio de Datos (Información) solamente entre 2
entidades: Transmisor y Receptor.
El Control de Flujo es una técnica para que una computadora llamada Transmisor (TX) no sobrecargue a otra
denominada Receptor (RX), al enviarle más información de la que puede procesar, debido a que normalmente tienen
velocidades diferentes. Tanto el Receptor como el Transmisor tienen una zona de memoria temporal llamada Buffer,
con una cierta capacidad para almacenar la información recibida, procesarla y enviarla.
El Receptor reserva generalmente una zona de memoria temporal para éste efecto; el Receptor debe realizar una
cierta cantidad de procesamiento antes de pasar los datos al software que los utilizará. Si no existieran procedimientos
para el control de flujo, la memoria temporal podría llenarse y eventualmente “desbordarse” mientras se estuviera
procesando información.
En estos casos, el Receptor envía la información de control de flujo al Transmisor para que este reduzca la velocidad de
transmisión, logrando así el tiempo necesario para poder procesarla. Es aquí donde se deduce la necesidad de una
comunicación entre el Receptor lento y el Transmisor rápido, para que este último se entere de la situación que se está
dando al otro lado del enlace; además, el control de flujo se utiliza para que no se sature la red de comunicaciones. De
no existir este control de flujo podría suceder que la información se perdiera y los datos no llegaran completos.
Desarrollo
A continuación se explica de manera gráfica el manejo de la información durante la transmisión y recepción,
comparando diferentes protocolos, analizando su funcionamiento y control de mecanismos, y el uso para cada
situación de transferencia de datos. Estos son los principales protocolos que existen para el control de flujo:
• Protocolo simplex no restringido.
• Protocolo simplex de parada y espera.
• Protocolo simplex para un canal con ruido.
• Protocolo Simplex Para un canal con ruido
• Protocolo full dúplex con información de reconocimiento (piggybacking).
• Protocolo de ventana deslizante con retroceso n.
• Protocolo de ventana deslizante con repetición selectiva.
A los tres primeros protocolos se les conoce como simplex porque solamente se puede transmitir información en un
solo sentido, ya sea de ida o de regreso, mientras que a los tres restantes se les conoce como Full dúplex, ya que se
puede estar recibiendo mientras se envía información.
Protocolos simplex
Los protocolos Simplex transmiten datos en una sola dirección; el regreso es utilizado únicamente para enviar acuses
de recibo del receptor (ACKnowledgements).

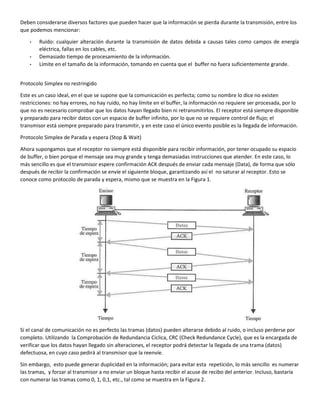

35. Deben considerarse diversos factores que pueden hacer que la información se pierda durante la transmisión, entre los
que podemos mencionar:
• Ruido: cualquier alteración durante la transmisión de datos debida a causas tales como campos de energía
eléctrica, fallas en los cables, etc.
• Demasiado tiempo de procesamiento de la información.
• Límite en el tamaño de la información, tomando en cuenta que el buffer no fuera suficientemente grande.
Protocolo Simplex no restringido
Este es un caso ideal, en el que se supone que la comunicación es perfecta; como su nombre lo dice no existen
restricciones: no hay errores, no hay ruido, no hay límite en el buffer, la información no requiere ser procesada, por lo
que no es necesario comprobar que los datos hayan llegado bien ni retransmitirlos. El receptor está siempre disponible
y preparado para recibir datos con un espacio de buffer infinito, por lo que no se requiere control de flujo; el
transmisor está siempre preparado para transmitir, y en este caso el único evento posible es la llegada de información.
Protocolo Simplex de Parada y espera (Stop & Wait)
Ahora supongamos que el receptor no siempre está disponible para recibir información, por tener ocupado su espacio
de buffer, o bien porque el mensaje sea muy grande y tenga demasiadas instrucciones que atender. En este caso, lo
más sencillo es que el transmisor espere confirmación ACK después de enviar cada mensaje (Data), de forma que sólo
después de recibir la confirmación se envíe el siguiente bloque, garantizando así el no saturar al receptor. Esto se
conoce como protocolo de parada y espera, mismo que se muestra en la Figura 1.
Si el canal de comunicación no es perfecto las tramas (datos) pueden alterarse debido al ruido, o incluso perderse por
completo. Utilizando la Comprobación de Redundancia Cíclica, CRC (Check Redundance Cycle), que es la encargada de
verificar que los datos hayan llegado sin alteraciones, el receptor podrá detectar la llegada de una trama (datos)
defectuosa, en cuyo caso pedirá al transmisor que la reenvíe.
Sin embargo, esto puede generar duplicidad en la información; para evitar esta repetición, lo más sencillo es numerar
las tramas, y forzar al transmisor a no enviar un bloque hasta recibir el acuse de recibo del anterior. Incluso, bastaría
con numerar las tramas como 0, 1, 0,1, etc., tal como se muestra en la Figura 2.

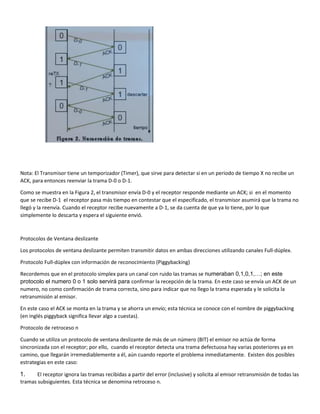

36. Nota: El Transmisor tiene un temporizador (Timer), que sirve para detectar si en un periodo de tiempo X no recibe un
ACK, para entonces reenviar la trama D-0 o D-1.
Como se muestra en la Figura 2, el transmisor envía D-0 y el receptor responde mediante un ACK; si en el momento
que se recibe D-1 el receptor pasa más tiempo en contestar que el especificado, el transmisor asumirá que la trama no
llegó y la reenvía. Cuando el receptor recibe nuevamente a D-1, se da cuenta de que ya lo tiene, por lo que
simplemente lo descarta y espera el siguiente envió.
Protocolos de Ventana deslizante
Los protocolos de ventana deslizante permiten transmitir datos en ambas direcciones utilizando canales Full-dúplex.
Protocolo Full-dúplex con información de reconocimiento (Piggybacking)
Recordemos que en el protocolo simplex para un canal con ruido las tramas se numeraban 0,1,0,1,…; en este
protocolo el numero 0 o 1 solo servirá para confirmar la recepción de la trama. En este caso se envía un ACK de un
numero, no como confirmación de trama correcta, sino para indicar que no llego la trama esperada y le solicita la
retransmisión al emisor.
En este caso el ACK se monta en la trama y se ahorra un envío; esta técnica se conoce con el nombre de piggybacking
(en inglés piggyback significa llevar algo a cuestas).
Protocolo de retroceso n
Cuando se utiliza un protocolo de ventana deslizante de más de un número (BIT) el emisor no actúa de forma
sincronizada con el receptor; por ello, cuando el receptor detecta una trama defectuosa hay varias posteriores ya en
camino, que llegarán irremediablemente a él, aún cuando reporte el problema inmediatamente. Existen dos posibles
estrategias en este caso:
1. El receptor ignora las tramas recibidas a partir del error (inclusive) y solicita al emisor retransmisión de todas las
tramas subsiguientes. Esta técnica se denomina retroceso n.

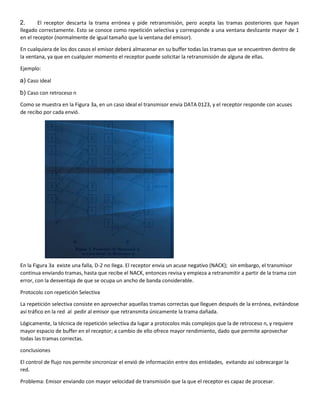

37. 2. El receptor descarta la trama errónea y pide retransmisión, pero acepta las tramas posteriores que hayan
llegado correctamente. Esto se conoce como repetición selectiva y corresponde a una ventana deslizante mayor de 1
en el receptor (normalmente de igual tamaño que la ventana del emisor).
En cualquiera de los dos casos el emisor deberá almacenar en su buffer todas las tramas que se encuentren dentro de
la ventana, ya que en cualquier momento el receptor puede solicitar la retransmisión de alguna de ellas.
Ejemplo:
a) Caso ideal
b) Caso con retroceso n
Como se muestra en la Figura 3a, en un caso ideal el transmisor envía DATA 0123, y el receptor responde con acuses
de recibo por cada envió.
En la Figura 3a existe una falla, D-2 no llega. El receptor envía un acuse negativo (NACK); sin embargo, el transmisor
continua enviando tramas, hasta que recibe el NACK, entonces revisa y empieza a retransmitir a partir de la trama con
error, con la desventaja de que se ocupa un ancho de banda considerable.
Protocolo con repetición Selectiva
La repetición selectiva consiste en aprovechar aquellas tramas correctas que lleguen después de la errónea, evitándose
así tráfico en la red al pedir al emisor que retransmita únicamente la trama dañada.
Lógicamente, la técnica de repetición selectiva da lugar a protocolos más complejos que la de retroceso n, y requiere
mayor espacio de buffer en el receptor; a cambio de ello ofrece mayor rendimiento, dado que permite aprovechar
todas las tramas correctas.
conclusiones
El control de flujo nos permite sincronizar el envió de información entre dos entidades, evitando así sobrecargar la
red.
Problema: Emisor enviando con mayor velocidad de transmisión que la que el receptor es capaz de procesar.

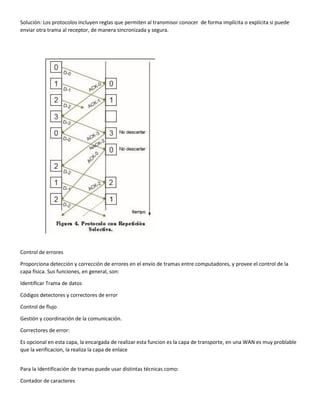

38. Solución: Los protocolos incluyen reglas que permiten al transmisor conocer de forma implícita o explícita si puede
enviar otra trama al receptor, de manera sincronizada y segura.
Control de errores
Proporciona detección y corrección de errores en el envío de tramas entre computadores, y provee el control de la
capa física. Sus funciones, en general, son:
Identificar Trama de datos
Códigos detectores y correctores de error
Control de flujo
Gestión y coordinación de la comunicación.
Correctores de error:
Es opcional en esta capa, la encargada de realizar esta funcion es la capa de transporte, en una WAN es muy problable
que la verificacion, la realiza la capa de enlace
Para la Identificación de tramas puede usar distintas técnicas como:
Contador de caracteres

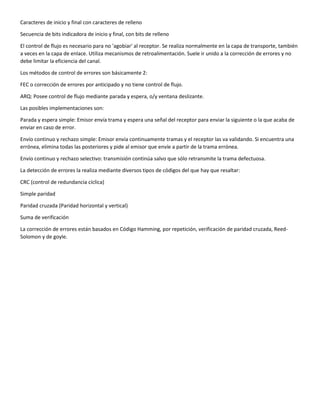

39. Caracteres de inicio y final con caracteres de relleno
Secuencia de bits indicadora de inicio y final, con bits de relleno
El control de flujo es necesario para no 'agobiar' al receptor. Se realiza normalmente en la capa de transporte, también
a veces en la capa de enlace. Utiliza mecanismos de retroalimentación. Suele ir unido a la corrección de errores y no
debe limitar la eficiencia del canal.
Los métodos de control de errores son básicamente 2:
FEC o corrección de errores por anticipado y no tiene control de flujo.
ARQ: Posee control de flujo mediante parada y espera, o/y ventana deslizante.
Las posibles implementaciones son:
Parada y espera simple: Emisor envía trama y espera una señal del receptor para enviar la siguiente o la que acaba de
enviar en caso de error.
Envío continuo y rechazo simple: Emisor envía continuamente tramas y el receptor las va validando. Si encuentra una
errónea, elimina todas las posteriores y pide al emisor que envíe a partir de la trama errónea.
Envío continuo y rechazo selectivo: transmisión continúa salvo que sólo retransmite la trama defectuosa.
La detección de errores la realiza mediante diversos tipos de códigos del que hay que resaltar:
CRC (control de redundancia cíclica)
Simple paridad
Paridad cruzada (Paridad horizontal y vertical)
Suma de verificación
La corrección de errores están basados en Código Hamming, por repetición, verificación de paridad cruzada, Reed-
Solomon y de goyle.

40. Tramas
Es una unidad de envío de datos. Viene a ser el equivalente de paquete de datos o Paquete de red, en el Nivel de
enlace de datos del modelo OSI. Normalmente una trama constará de cabecera, datos y cola. En la cola suele estar
algún chequeo de errores. En la cabecera habrá campos de control de protocolo. La parte de datos es la que quiera
transmitir en nivel de comunicación superior, típicamente el Nivel de red. Para delimitar una trama se pueden
emplear cuatro métodos, el tracker:
1. por conteo de caracteres: al principio de la trama se pone el número de bytes que representa el principio y fin de las
tramas. Habitualmente se emplean STX (
Start of Transmission : ASCII #2) para empezar y ETX (
End of Transmission : ASCII #3) para terminar. Si se quieren transmitir datos arbitrarios se recurre a secuencias de
escape para distinguir los datos de los caracteres de control.

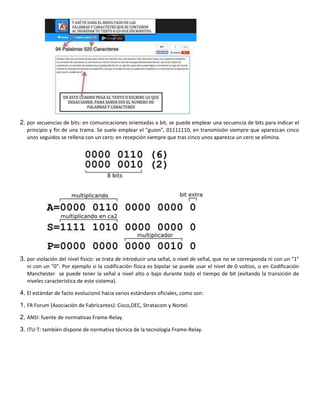

41. 2. por secuencias de bits: en comunicaciones orientadas a bit, se puede emplear una secuencia de bits para indicar el
principio y fin de una trama. Se suele emplear el "guion", 01111110, en transmisión siempre que aparezcan cinco
unos seguidos se rellena con un cero; en recepción siempre que tras cinco unos aparezca un cero se elimina.
3. por violación del nivel físico: se trata de introducir una señal, o nivel de señal, que no se corresponda ni con un "1"
ni con un "0". Por ejemplo si la codificación física es bipolar se puede usar el nivel de 0 voltios, o en Codificación
Manchester se puede tener la señal a nivel alto o bajo durante todo el tiempo de bit (evitando la transición de
niveles característica de este sistema).
4. El estándar de facto evolucionó hacia varios estándares oficiales, como son:
1. FR Forum (Asociación de Fabricantes): Cisco,DEC, Stratacom y Nortel.
2. ANSI: fuente de normativas Frame-Relay.
3. ITU-T: también dispone de normativa técnica de la tecnología Frame-Relay.

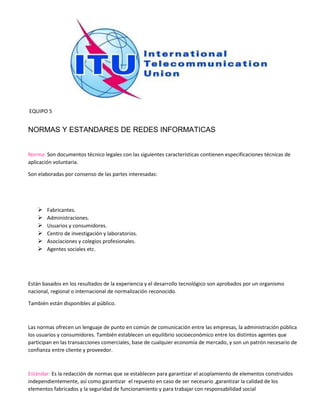

42. EQUIPO 5
NORMAS Y ESTANDARES DE REDES INFORMATICAS
Norma: Son documentos técnico legales con las siguientes características contienen especificaciones técnicas de
aplicación voluntaria.
Son elaboradas por consenso de las partes interesadas:
 Fabricantes.
 Administraciones.
 Usuarios y consumidores.
 Centro de investigación y laboratorios.
 Asociaciones y colegios profesionales.
 Agentes sociales etc.
Están basados en los resultados de la experiencia y el desarrollo tecnológico son aprobados por un organismo
nacional, regional o internacional de normalización reconocido.
También están disponibles al público.
Las normas ofrecen un lenguaje de punto en común de comunicación entre las empresas, la administración pública
los usuarios y consumidores. También establecen un equilibrio socioeconómico entre los distintos agentes que
participan en las transacciones comerciales, base de cualquier economía de mercado, y son un patrón necesario de
confianza entre cliente y proveedor.
Estándar: Es la redacción de normas que se establecen para garantizar el acoplamiento de elementos construidos
independientemente, así como garantizar el repuesto en caso de ser necesario ,garantizar la calidad de los
elementos fabricados y la seguridad de funcionamiento y para trabajar con responsabilidad social

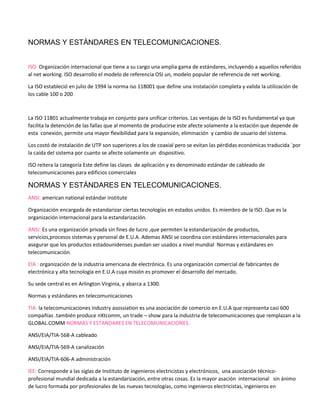

43. NORMAS Y ESTÁNDARES EN TELECOMUNICACIONES.
ISO: Organización internacional que tiene a su cargo una amplia gama de estándares, incluyendo a aquellos referidos
al net working. ISO desarrollo el modelo de referencia OSI un, modelo popular de referencia de net working.
La ISO estableció en julio de 1994 la norma iso 118001 que define una instalación completa y valida la utilización de
los cable 100 o 200
La ISO 11801 actualmente trabaja en conjunto para unificar criterios. Las ventajas de la ISO es fundamental ya que
facilita la detención de las fallas que al momento de producirse este afecte solamente a la estación que depende de
esta conexión, permite una mayor flexibilidad para la expansión, eliminación y cambio de usuario del sistema.
Los costó de instalación de UTP son superiores a los de coaxial pero se evitan las pérdidas económicas traducida ´por
la caída del sistema por cuanto se afecte solamente un dispositivo.
ISO reitera la categoría Este define las clases de aplicación y es denominado estándar de cableado de
telecomunicaciones para edificios comerciales
NORMAS Y ESTÁNDARES EN TELECOMUNICACIONES.
ANSI: american national estándar institute
Organización encargada de estandarizar ciertas tecnologías en estados unidos. Es miembro de la ISO. Que es la
organización internacional para la estandarización.
ANSI: Es una organización privada sin fines de lucro ,que permiten la estandarización de productos,
servicios,procesos sistemas y personal de E.U.A. Ademas ANSI se coordina con estándares internacionales para
asegurar que los productos estadounidenses puedan ser usados a nivel mundial Normas y estándares en
telecomunicación.
EIA : organización de la industria americana de electrónica. Es una organización comercial de fabricantes de
electrónica y alta tecnología en E.U.A cuya misión es promover el desarrollo del mercado.
Su sede central es en Arlington Virginia, y abarca a 1300.
Normas y estándares en telecomunicaciones
TIA: la telecomunicaciones industry asossiation es una asociación de comercio en E.U.A que representa casi 600
compañías .también produce nXtcomm, un trade – show para la industria de telecomunicaciones que remplazan a la
GLOBAL.COMM NORMAS Y ESTANDARES EN TELECOMUNICACIONES.
ANSI/EIA/TIA-568-A cableado
ANSI/EIA/TIA-569-A canalización
ANSI/EIA/TIA-606-A administración
IEE: Corresponde a las siglas de Instituto de ingenieros electricistas y electrónicos, una asociación técnico-
profesional mundial dedicada a la estandarización, entre otras cosas. Es la mayor asación internacional sin ánimo
de lucro formada por profesionales de las nuevas tecnologías, como ingenieros electricistas, ingenieros en

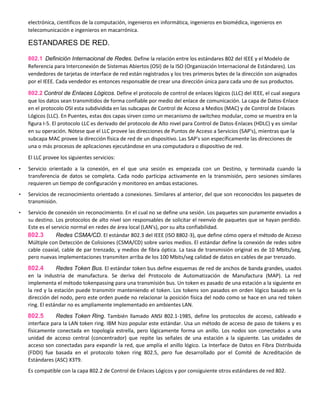

44. electrónica, científicos de la computación, ingenieros en informática, ingenieros en biomédica, ingenieros en
telecomunicación e ingenieros en macarrónica.
ESTANDARES DE RED.
802.1 Definición Internacional de Redes. Define la relación entre los estándares 802 del IEEE y el Modelo de
Referencia para Interconexión de Sistemas Abiertos (OSI) de la ISO (Organización Internacional de Estándares). Los
vendedores de tarjetas de interface de red están registrados y los tres primeros bytes de la dirección son asignados
por el IEEE. Cada vendedor es entonces responsable de crear una dirección única para cada uno de sus productos.
802.2 Control de Enlaces Lógicos. Define el protocolo de control de enlaces lógicos (LLC) del IEEE, el cual asegura
que los datos sean transmitidos de forma confiable por medio del enlace de comunicación. La capa de Datos-Enlace
en el protocolo OSI esta subdividida en las subcapas de Control de Acceso a Medios (MAC) y de Control de Enlaces
Lógicos (LLC). En Puentes, estas dos capas sirven como un mecanismo de switcheo modular, como se muestra en la
figura I-5. El protocolo LLC es derivado del protocolo de Alto nivel para Control de Datos-Enlaces (HDLC) y es similar
en su operación. Nótese que el LLC provee las direcciones de Puntos de Acceso a Servicios (SAP's), mientras que la
subcapa MAC provee la dirección física de red de un dispositivo. Las SAP's son específicamente las direcciones de
una o más procesos de aplicaciones ejecutándose en una computadora o dispositivo de red.
El LLC provee los siguientes servicios:
• Servicio orientado a la conexión, en el que una sesión es empezada con un Destino, y terminada cuando la
transferencia de datos se completa. Cada nodo participa activamente en la transmisión, pero sesiones similares
requieren un tiempo de configuración y monitoreo en ambas estaciones.
• Servicios de reconocimiento orientado a conexiones. Similares al anterior, del que son reconocidos los paquetes de
transmisión.
• Servicio de conexión sin reconocimiento. En el cual no se define una sesión. Los paquetes son puramente enviados a
su destino. Los protocolos de alto nivel son responsables de solicitar el reenvío de paquetes que se hayan perdido.
Este es el servicio normal en redes de área local (LAN's), por su alta confiabilidad.
802.3 Redes CSMA/CD. El estándar 802.3 del IEEE (ISO 8802-3), que define cómo opera el método de Acceso
Múltiple con Detección de Colisiones (CSMA/CD) sobre varios medios. El estándar define la conexión de redes sobre
cable coaxial, cable de par trenzado, y medios de fibra óptica. La tasa de transmisión original es de 10 Mbits/seg,
pero nuevas implementaciones transmiten arriba de los 100 Mbits/seg calidad de datos en cables de par trenzado.
802.4 Redes Token Bus. El estándar token bus define esquemas de red de anchos de banda grandes, usados
en la industria de manufactura. Se deriva del Protocolo de Automatización de Manufactura (MAP). La red
implementa el método tokenpassing para una transmisión bus. Un token es pasado de una estación a la siguiente en
la red y la estación puede transmitir manteniendo el token. Los tokens son pasados en orden lógico basado en la
dirección del nodo, pero este orden puede no relacionar la posición física del nodo como se hace en una red token
ring. El estándar no es ampliamente implementado en ambientes LAN.
802.5 Redes Token Ring. También llamado ANSI 802.1-1985, define los protocolos de acceso, cableado e
interface para la LAN token ring. IBM hizo popular este estándar. Usa un método de acceso de paso de tokens y es
físicamente conectada en topología estrella, pero lógicamente forma un anillo. Los nodos son conectados a una
unidad de acceso central (concentrador) que repite las señales de una estación a la siguiente. Las unidades de
acceso son conectadas para expandir la red, que amplía el anillo lógico. La Interface de Datos en Fibra Distribuida
(FDDI) fue basada en el protocolo token ring 802.5, pero fue desarrollado por el Comité de Acreditación de
Estándares (ASC) X3T9.
Es compatible con la capa 802.2 de Control de Enlaces Lógicos y por consiguiente otros estándares de red 802.

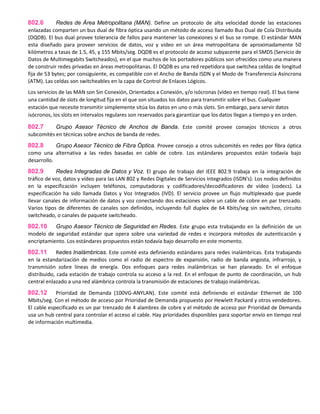

45. 802.6 Redes de Área Metropolitana (MAN). Define un protocolo de alta velocidad donde las estaciones
enlazadas comparten un bus dual de fibra óptica usando un método de acceso llamado Bus Dual de Cola Distribuida
(DQDB). El bus dual provee tolerancia de fallos para mantener las conexiones si el bus se rompe. El estándar MAN
esta diseñado para proveer servicios de datos, voz y vídeo en un área metropolitana de aproximadamente 50
kilómetros a tasas de 1.5, 45, y 155 Mbits/seg. DQDB es el protocolo de acceso subyacente para el SMDS (Servicio de
Datos de Multimegabits Switcheados), en el que muchos de los portadores públicos son ofrecidos como una manera
de construir redes privadas en áreas metropolitanas. El DQDB es una red repetidora que switchea celdas de longitud
fija de 53 bytes; por consiguiente, es compatible con el Ancho de Banda ISDN y el Modo de Transferencia Asíncrona
(ATM). Las celdas son switcheables en la capa de Control de Enlaces Lógicos.
Los servicios de las MAN son Sin Conexión, Orientados a Conexión, y/o isócronas (vídeo en tiempo real). El bus tiene
una cantidad de slots de longitud fija en el que son situados los datos para transmitir sobre el bus. Cualquier
estación que necesite transmitir simplemente sitúa los datos en uno o más slots. Sin embargo, para servir datos
isócronos, los slots en intervalos regulares son reservados para garantizar que los datos llegan a tiempo y en orden.
802.7 Grupo Asesor Técnico de Anchos de Banda. Este comité provee consejos técnicos a otros
subcomités en técnicas sobre anchos de banda de redes.
802.8 Grupo Asesor Técnico de Fibra Óptica. Provee consejo a otros subcomités en redes por fibra óptica
como una alternativa a las redes basadas en cable de cobre. Los estándares propuestos están todavía bajo
desarrollo.
802.9 Redes Integradas de Datos y Voz. El grupo de trabajo del IEEE 802.9 trabaja en la integración de
tráfico de voz, datos y vídeo para las LAN 802 y Redes Digitales de Servicios Integrados (ISDN's). Los nodos definidos
en la especificación incluyen teléfonos, computadoras y codificadores/decodificadores de vídeo (codecs). La
especificación ha sido llamada Datos y Voz Integrados (IVD). El servicio provee un flujo multiplexado que puede
llevar canales de información de datos y voz conectando dos estaciones sobre un cable de cobre en par trenzado.
Varios tipos de diferentes de canales son definidos, incluyendo full duplex de 64 Kbits/seg sin switcheo, circuito
switcheado, o canales de paquete switcheado.
802.10 Grupo Asesor Técnico de Seguridad en Redes. Este grupo esta trabajando en la definición de un
modelo de seguridad estándar que opera sobre una variedad de redes e incorpora métodos de autenticación y
encriptamiento. Los estándares propuestos están todavía bajo desarrollo en este momento.
802.11 Redes Inalámbricas. Este comité esta definiendo estándares para redes inalámbricas. Esta trabajando
en la estandarización de medios como el radio de espectro de expansión, radio de banda angosta, infrarrojo, y
transmisión sobre líneas de energía. Dos enfoques para redes inalámbricas se han planeado. En el enfoque
distribuido, cada estación de trabajo controla su acceso a la red. En el enfoque de punto de coordinación, un hub
central enlazado a una red alámbrica controla la transmisión de estaciones de trabajo inalámbricas.
802.12 Prioridad de Demanda (100VG-ANYLAN). Este comité está definiendo el estándar Ethernet de 100
Mbits/seg. Con el método de acceso por Prioridad de Demanda propuesto por Hewlett Packard y otros vendedores.
El cable especificado es un par trenzado de 4 alambres de cobre y el método de acceso por Prioridad de Demanda
usa un hub central para controlar el acceso al cable. Hay prioridades disponibles para soportar envío en tiempo real
de información multimedia.

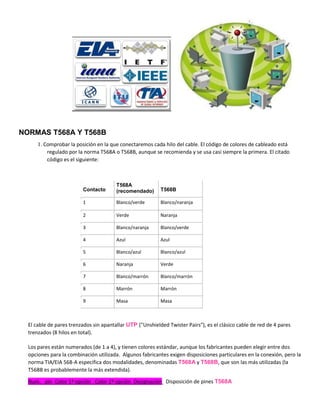

46. NORMAS T568A Y T568B
1. Comprobar la posición en la que conectaremos cada hilo del cable. El código de colores de cableado está
regulado por la norma T568A o T568B, aunque se recomienda y se usa casi siempre la primera. El citado
código es el siguiente:
Contacto
T568A
(recomendado) T568B
1 Blanco/verde Blanco/naranja
2 Verde Naranja
3 Blanco/naranja Blanco/verde
4 Azul Azul
5 Blanco/azul Blanco/azul
6 Naranja Verde
7 Blanco/marrón Blanco/marrón
8 Marrón Marrón
9 Masa Masa
El cable de pares trenzados sin apantallar UTP ("Unshielded Twister Pairs"), es el clásico cable de red de 4 pares
trenzados (8 hilos en total).
Los pares están numerados (de 1 a 4), y tienen colores estándar, aunque los fabricantes pueden elegir entre dos
opciones para la combinación utilizada. Algunos fabricantes exigen disposiciones particulares en la conexión, pero la
norma TIA/EIA 568-A especifica dos modalidades, denominadas T568A y T568B, que son las más utilizadas (la
T568B es probablemente la más extendida).
Num. pin Color 1ª opción Color 2ª opción Designación Disposición de pines T568A

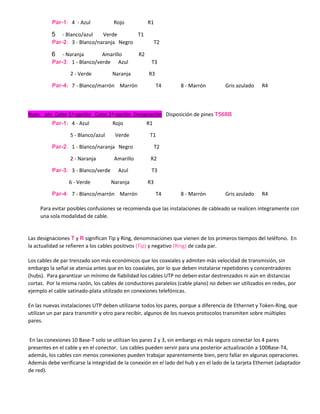

47. Par-1: 4 - Azul Rojo R1
5 - Blanco/azul Verde T1
Par-2: 3 - Blanco/naranja Negro T2
6 - Naranja Amarillo R2
Par-3: 1 - Blanco/verde Azul T3
2 - Verde Naranja R3
Par-4: 7 - Blanco/marrón Marrón T4 8 - Marrón Gris azulado R4
Num. pin Color 1ª opción Color 2ª opción Designación Disposición de pines T568B
Par-1: 4 - Azul Rojo R1
5 - Blanco/azul Verde T1
Par-2: 1 - Blanco/naranja Negro T2
2 - Naranja Amarillo R2
Par-3: 3 - Blanco/verde Azul T3
6 - Verde Naranja R3
Par-4: 7 - Blanco/marrón Marrón T4 8 - Marrón Gris azulado R4
Para evitar posibles confusiones se recomienda que las instalaciones de cableado se realicen íntegramente con
una sola modalidad de cable.
Las designaciones T y R significan Tip y Ring, denominaciones que vienen de los primeros tiempos del teléfono. En
la actualidad se refieren a los cables positivos (Tip) y negativo (Ring) de cada par.
Los cables de par trenzado son más económicos que los coaxiales y admiten más velocidad de transmisión, sin
embargo la señal se atenúa antes que en los coaxiales, por lo que deben instalarse repetidores y concentradores
(hubs). Para garantizar un mínimo de fiabilidad los cables UTP no deben estar destrenzados ni aún en distancias
cortas. Por la misma razón, los cables de conductores paralelos (cable plano) no deben ser utilizados en redes, por
ejemplo el cable satinado-plata utilizado en conexiones telefónicas.
En las nuevas instalaciones UTP deben utilizarse todos los pares, porque a diferencia de Ethernet y Token-Ring, que
utilizan un par para transmitir y otro para recibir, algunos de los nuevos protocolos transmiten sobre múltiples
pares.
En las conexiones 10 Base-T solo se utilizan los pares 2 y 3, sin embargo es más seguro conectar los 4 pares
presentes en el cable y en el conector. Los cables pueden servir para una posterior actualización a 100Base-T4,
además, los cables con menos conexiones pueden trabajar aparentemente bien, pero fallar en algunas operaciones.
Además debe verificarse la integridad de la conexión en el lado del hub y en el lado de la tarjeta Ethernet (adaptador
de red).

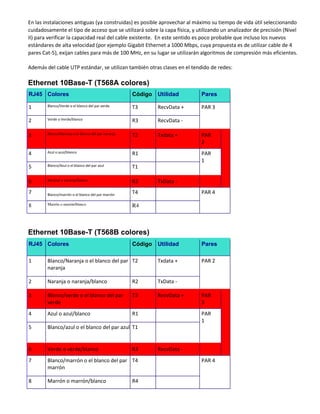

48. En las instalaciones antiguas (ya construidas) es posible aprovechar al máximo su tiempo de vida útil seleccionando
cuidadosamente el tipo de acceso que se utilizará sobre la capa física, y utilizando un analizador de precisión (Nivel
II) para verificar la capacidad real del cable existente. En este sentido es poco probable que incluso los nuevos
estándares de alta velocidad (por ejemplo Gigabit Ethernet a 1000 Mbps, cuya propuesta es de utilizar cable de 4
pares Cat-5), exijan cables para más de 100 MHz, en su lugar se utilizarán algoritmos de compresión más eficientes.
Además del cable UTP estándar, se utilizan también otras clases en el tendido de redes:
Ethernet 10Base-T (T568A colores)
RJ45 Colores Código Utilidad Pares
1 Blanco/Verde o el blanco del par verde T3 RecvData + PAR 3
2 Verde o Verde/blanco R3 RecvData -
3 Blanco/Naranja o el blanco del par naranja T2 Txdata + PAR
2
4 Azul o azul/blanco R1 PAR
1
5 Blanco/Azul o el blanco del par azul T1
6 Naranja o naranja/blanco R2 TxData -
7 Blanco/marrón o el blanco del par marrón T4 PAR 4
8 Marrón o marrón/blanco R4
Ethernet 10Base-T (T568B colores)
RJ45 Colores Código Utilidad Pares
1 Blanco/Naranja o el blanco del par
naranja
T2 Txdata + PAR 2
2 Naranja o naranja/blanco R2 TxData -
3 Blanco/verde o el blanco del par
verde
T3 RecvData + PAR
3
4 Azul o azul/blanco R1 PAR
1
5 Blanco/azul o el blanco del par azul T1
6 Verde o verde/blanco R3 RecvData -
7 Blanco/marrón o el blanco del par
marrón
T4 PAR 4
8 Marrón o marrón/blanco R4

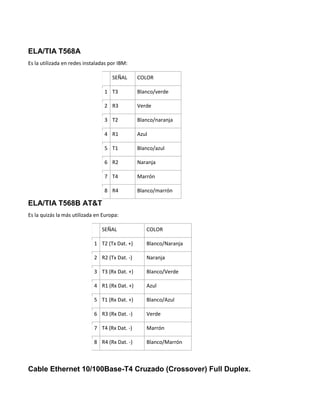

49. ELA/TIA T568A
Es la utilizada en redes instaladas por IBM:
SEÑAL COLOR
1 T3 Blanco/verde
2 R3 Verde
3 T2 Blanco/naranja
4 R1 Azul
5 T1 Blanco/azul
6 R2 Naranja
7 T4 Marrón
8 R4 Blanco/marrón
ELA/TIA T568B AT&T
Es la quizás la más utilizada en Europa:
SEÑAL COLOR
1 T2 (Tx Dat. +) Blanco/Naranja
2 R2 (Tx Dat. -) Naranja
3 T3 (Rx Dat. +) Blanco/Verde
4 R1 (Rx Dat. +) Azul
5 T1 (Rx Dat. +) Blanco/Azul
6 R3 (Rx Dat. -) Verde
7 T4 (Rx Dat. -) Marrón
8 R4 (Rx Dat. -) Blanco/Marrón
Cable Ethernet 10/100Base-T4 Cruzado (Crossover) Full Duplex.

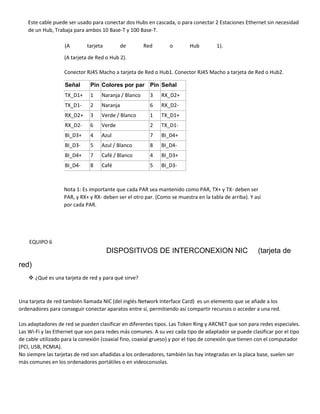

50. Este cable puede ser usado para conectar dos Hubs en cascada, o para conectar 2 Estaciones Ethernet sin necesidad
de un Hub, Trabaja para ambos 10 Base-T y 100 Base-T.
(A tarjeta de Red o Hub 1).
(A tarjeta de Red o Hub 2).
Conector RJ45 Macho a tarjeta de Red o Hub1. Conector RJ45 Macho a tarjeta de Red o Hub2.
Señal Pin Colores por par Pin Señal
TX_D1+ 1 Naranja / Blanco 3 RX_D2+
TX_D1- 2 Naranja 6 RX_D2-
RX_D2+ 3 Verde / Blanco 1 TX_D1+
RX_D2- 6 Verde 2 TX_D1-
BI_D3+ 4 Azul 7 BI_D4+
BI_D3- 5 Azul / Blanco 8 BI_D4-
BI_D4+ 7 Café / Blanco 4 BI_D3+
BI_D4- 8 Café 5 BI_D3-
Nota 1: Es importante que cada PAR sea mantenido como PAR, TX+ y TX- deben ser
PAR, y RX+ y RX- deben ser el otro par. (Como se muestra en la tabla de arriba). Y así
por cada PAR.
EQUIPO 6
DISPOSITIVOS DE INTERCONEXION NIC (tarjeta de
red)
 ¿Qué es una tarjeta de red y para qué sirve?
Una tarjeta de red también llamada NIC (del inglés Network Interface Card) es un elemento que se añade a los
ordenadores para conseguir conectar aparatos entre sí, permitiendo así compartir recursos o acceder a una red.
Los adaptadores de red se pueden clasificar en diferentes tipos. Las Token Ring y ARCNET que son para redes especiales.
Las Wi-Fi y las Ethernet que son para redes más comunes. A su vez cada tipo de adaptador se puede clasificar por el tipo
de cable utilizado para la conexión (coaxial fino, coaxial grueso) y por el tipo de conexión que tienen con el computador
(PCI, USB, PCMIA).
No siempre las tarjetas de red son añadidas a los ordenadores, también las hay integradas en la placa base, suelen ser
más comunes en los ordenadores portátiles o en videoconsolas.

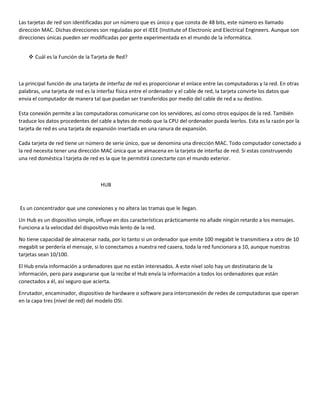

51. Las tarjetas de red son identificadas por un número que es único y que consta de 48 bits, este número es llamado
dirección MAC. Dichas direcciones son reguladas por el IEEE (Institute of Electronic and Electrical Engineers. Aunque son
direcciones únicas pueden ser modificadas por gente experimentada en el mundo de la informática.
 Cuál es la Función de la Tarjeta de Red?
La principal función de una tarjeta de interfaz de red es proporcionar el enlace entre las computadoras y la red. En otras
palabras, una tarjeta de red es la interfaz física entre el ordenador y el cable de red, la tarjeta convirte los datos que
envia el computador de manera tal que puedan ser transferidos por medio del cable de red a su destino.
Esta conexión permite a las computadoras comunicarse con los servidores, así como otros equipos de la red. También
traduce los datos procedentes del cable a bytes de modo que la CPU del ordenador pueda leerlos. Esta es la razón por la
tarjeta de red es una tarjeta de expansión insertada en una ranura de expansión.
Cada tarjeta de red tiene un número de serie único, que se denomina una dirección MAC. Todo computador conectado a
la red necesita tener una dirección MAC única que se almacena en la tarjeta de interfaz de red. Si estas construyendo
una red doméstica l tarjeta de red es la que te permitirá conectarte con el mundo exterior.
HUB
Es un concentrador que une conexiones y no altera las tramas que le llegan.
Un Hub es un dispositivo simple, influye en dos características prácticamente no añade ningún retardo a los mensajes.
Funciona a la velocidad del dispositivo más lento de la red.
No tiene capacidad de almacenar nada, por lo tanto si un ordenador que emite 100 megabit le transmitiera a otro de 10
megabit se perdería el mensaje, si lo conectamos a nuestra red casera, toda la red funcionara a 10, aunque nuestras
tarjetas sean 10/100.
El Hub envía información a ordenadores que no están interesados. A este nivel solo hay un destinatario de la
información, pero para asegurarse que la recibe el Hub envía la información a todos los ordenadores que están
conectados a él, así seguro que acierta.
Enrutador, encaminador, dispositivo de hardware o software para interconexión de redes de computadoras que operan
en la capa tres (nivel de red) del modelo OSI.

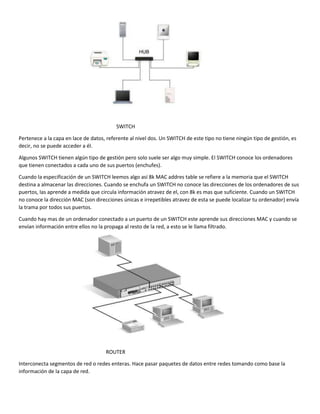

52. SWITCH
Pertenece a la capa en lace de datos, referente al nivel dos. Un SWITCH de este tipo no tiene ningún tipo de gestión, es
decir, no se puede acceder a él.
Algunos SWITCH tienen algún tipo de gestión pero solo suele ser algo muy simple. El SWITCH conoce los ordenadores
que tienen conectados a cada uno de sus puertos (enchufes).
Cuando la especificación de un SWITCH leemos algo así 8k MAC addres table se refiere a la memoria que el SWITCH
destina a almacenar las direcciones. Cuando se enchufa un SWITCH no conoce las direcciones de los ordenadores de sus
puertos, las aprende a medida que circula información atravez de el, con 8k es mas que suficiente. Cuando un SWITCH
no conoce la dirección MAC (son direcciones únicas e irrepetibles atravez de esta se puede localizar tu ordenador) envía
la trama por todos sus puertos.
Cuando hay mas de un ordenador conectado a un puerto de un SWITCH este aprende sus direcciones MAC y cuando se
envían información entre ellos no la propaga al resto de la red, a esto se le llama filtrado.
ROUTER
Interconecta segmentos de red o redes enteras. Hace pasar paquetes de datos entre redes tomando como base la
información de la capa de red.

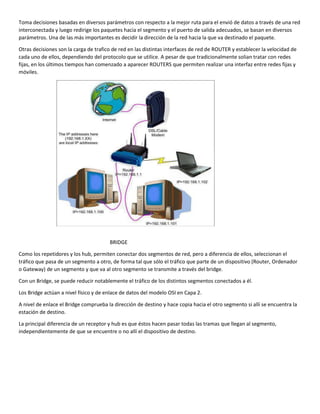

53. Toma decisiones basadas en diversos parámetros con respecto a la mejor ruta para el envió de datos a través de una red
interconectada y luego redirige los paquetes hacia el segmento y el puerto de salida adecuados, se basan en diversos
parámetros. Una de las más importantes es decidir la dirección de la red hacia la que va destinado el paquete.
Otras decisiones son la carga de trafico de red en las distintas interfaces de red de ROUTER y establecer la velocidad de
cada uno de ellos, dependiendo del protocolo que se utilice. A pesar de que tradicionalmente solian tratar con redes
fijas, en los últimos tiempos han comenzado a aparecer ROUTERS que permiten realizar una interfaz entre redes fijas y
móviles.
BRIDGE
Como los repetidores y los hub, permiten conectar dos segmentos de red, pero a diferencia de ellos, seleccionan el
tráfico que pasa de un segmento a otro, de forma tal que sólo el tráfico que parte de un dispositivo (Router, Ordenador
o Gateway) de un segmento y que va al otro segmento se transmite a través del bridge.
Con un Bridge, se puede reducir notablemente el tráfico de los distintos segmentos conectados a él.
Los Bridge actúan a nivel físico y de enlace de datos del modelo OSI en Capa 2.
A nivel de enlace el Bridge comprueba la dirección de destino y hace copia hacia el otro segmento si allí se encuentra la
estación de destino.
La principal diferencia de un receptor y hub es que éstos hacen pasar todas las tramas que llegan al segmento,
independientemente de que se encuentre o no allí el dispositivo de destino.

54. BROADBAND ROUTER (router de banda ancha).
 ¿Qué es un Router y Para Qué Sirve?
Un “Router” es como su propio nombre indica, y fácilmente se puede traducir, un enrutador o en caminador que
nos sirve para interconectar redes de ordenadores y que actualmente implementan puertas de acceso a internet como
son los router para ADSL, los de Cable o 3G.
Son ya hoy por hoy en su mayoría dispositivos de Hardware desarrollados por fabricantes como Cisco o Juniper y cuyo
software está desarrollado por esas mismas empresas, aunque también pueden ser ordenadores implementados con los
protocolos de red (RIP, OSPF, IGRP, EIGRP y BGP) para los cuales existen ya paquetes (normalmente de software libre)
con los distintos Drivers como pueden ser: Quagga, Vyatta, Zebra o ZebOs.
Es decir, si tienes un solo ordenador lo normal sería que tuvieras un modem que te serviría para conectarte a internet a
través de la red de tu proveedor en el caso que nos ocupa, pero si tienes más de un ordenador lo habitual es que tengas
un router para que tu red pueda conectarse a la red de tu proveedor y este te conecte a internet compartiendo el ancho
de banda que hallas contratado entre los distintos ordenadores de tu red. De esta manera el router se convierte en el
intermediario entre tu red local y privada de tu casa e internet.
 Que es Banda Ancha y Para Qué Sirve?
Entendida como un medio de transmisión de gran capacidad de información, permite la conexión de varias redes en un
único cable. Este mecanismo funciona a partir de la adición de un equipo a la línea telefónica de los usuarios
aumentando la capacidad de transmisión de datos.

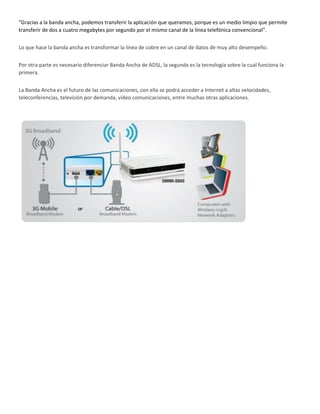

55. "Gracias a la banda ancha, podemos transferir la aplicación que queramos, porque es un medio limpio que permite
transferir de dos a cuatro megabytes por segundo por el mismo canal de la línea telefónica convencional".
Lo que hace la banda ancha es transformar la línea de cobre en un canal de datos de muy alto desempeño.
Por otra parte es necesario diferenciar Banda Ancha de ADSL, la segunda es la tecnología sobre la cual funciona la
primera.
La Banda Ancha es el futuro de las comunicaciones, con ella se podrá acceder a Internet a altas velocidades,
teleconferencias, televisión por demanda, vídeo comunicaciones, entre muchas otras aplicaciones.

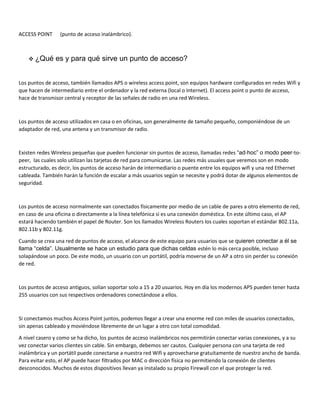

56. ACCESS POINT (punto de acceso inalámbrico).
 ¿Qué es y para qué sirve un punto de acceso?
Los puntos de acceso, también llamados APS o wireless access point, son equipos hardware configurados en redes Wifi y
que hacen de intermediario entre el ordenador y la red externa (local o Internet). El access point o punto de acceso,
hace de transmisor central y receptor de las señales de radio en una red Wireless.
Los puntos de acceso utilizados en casa o en oficinas, son generalmente de tamaño pequeño, componiéndose de un
adaptador de red, una antena y un transmisor de radio.
Existen redes Wireless pequeñas que pueden funcionar sin puntos de acceso, llamadas redes “ad-hoc” o modo peer-to-
peer, las cuales solo utilizan las tarjetas de red para comunicarse. Las redes más usuales que veremos son en modo
estructurado, es decir, los puntos de acceso harán de intermediario o puente entre los equipos wifi y una red Ethernet
cableada. También harán la función de escalar a más usuarios según se necesite y podrá dotar de algunos elementos de
seguridad.
Los puntos de acceso normalmente van conectados físicamente por medio de un cable de pares a otro elemento de red,
en caso de una oficina o directamente a la línea telefónica si es una conexión doméstica. En este último caso, el AP
estará haciendo también el papel de Router. Son los llamados Wireless Routers los cuales soportan el estándar 802.11a,
802.11b y 802.11g.
Cuando se crea una red de puntos de acceso, el alcance de este equipo para usuarios que se quieren conectar a él se
llama “celda”. Usualmente se hace un estudio para que dichas celdas estén lo más cerca posible, incluso
solapándose un poco. De este modo, un usuario con un portátil, podría moverse de un AP a otro sin perder su conexión
de red.
Los puntos de acceso antiguos, solían soportar solo a 15 a 20 usuarios. Hoy en día los modernos APS pueden tener hasta
255 usuarios con sus respectivos ordenadores conectándose a ellos.
Si conectamos muchos Access Point juntos, podemos llegar a crear una enorme red con miles de usuarios conectados,
sin apenas cableado y moviéndose libremente de un lugar a otro con total comodidad.
A nivel casero y como se ha dicho, los puntos de acceso inalámbricos nos permitirán conectar varias conexiones, y a su
vez conectar varios clientes sin cable. Sin embargo, debemos ser cautos. Cualquier persona con una tarjeta de red
inalámbrica y un portátil puede conectarse a nuestra red Wifi y aprovecharse gratuitamente de nuestro ancho de banda.
Para evitar esto, el AP puede hacer filtrados por MAC o dirección física no permitiendo la conexión de clientes
desconocidos. Muchos de estos dispositivos llevan ya instalado su propio Firewall con el que proteger la red.

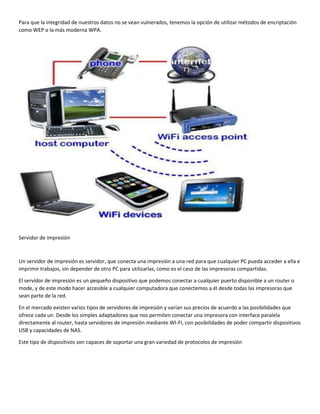

57. Para que la integridad de nuestros datos no se vean vulnerados, tenemos la opción de utilizar métodos de encriptación
como WEP o la más moderna WPA.

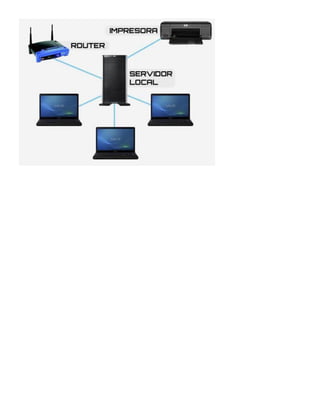

Servidor de impresión
Un servidor de impresión es servidor, que conecta una impresión a una red para que cualquier PC pueda acceder a ella e
imprimir trabajos, sin depender de otro PC para utilizarlas, como es el caso de las impresoras compartidas.
El servidor de impresión es un pequeño dispositivo que podemos conectar a cualquier puerto disponible a un router o
mode, y de este modo hacer accesible a cualquier computadora que conectemos a él desde todas las impresoras que
sean parte de la red.
En el mercado existen varios tipos de servidores de impresión y varían sus precios de acuerdo a las posibilidades que
ofrece cada un. Desde los simples adaptadores que nos permiten conectar una impresora con interface paralela
directamente al router, hasta servidores de impresión mediante WI-FI, con posibilidades de poder compartir dispositivos
USB y capacidades de NAS.
Este tipo de dispositivos son capaces de soportar una gran variedad de protocolos de impresión

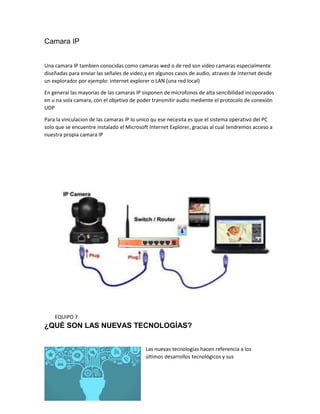

59. Camara IP
Una camara IP tambien conocidas como camaras wed o de red son video camaras especialmente
diseñadas para enviar las señales de video,y en algunos casos de audio, atraves de internet desde
un explorador por ejemplo: internet explorer o LAN (una red local)
En general las mayorias de las camaras IP sisponen de microfonos de alta sencibilidad incoporados
en u na sola camara, con el objetivo de poder transmitir audio mediente el protocolo de conexión
UDP
Para la vinculacion de las camaras IP lo unico qu ese necesita es que el sistema operativo del PC
solo que se encuentre instalado el Microsoft Internet Explorer, gracias al cual tendremos acceso a
nuestra propia camara IP
EQUIPO 7
¿QUÉ SON LAS NUEVAS TECNOLOGÍAS?
Las nuevas tecnologías hacen referencia a los
últimos desarrollos tecnológicos y sus

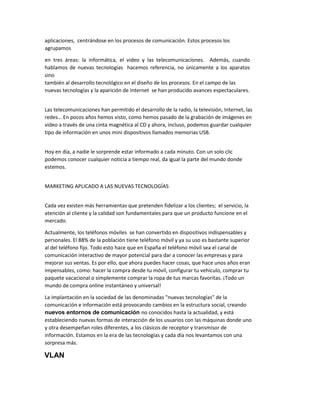

60. aplicaciones, centrándose en los procesos de comunicación. Estos procesos los
agrupamos
en tres áreas: la informática, el video y las telecomunicaciones. Además, cuando
hablamos de nuevas tecnologías hacemos referencia, no únicamente a los aparatos
sino
también al desarrollo tecnológico en el diseño de los procesos. En el campo de las
nuevas tecnologías y la aparición de Internet se han producido avances espectaculares.
Las telecomunicaciones han permitido el desarrollo de la radio, la televisión, Internet, las
redes… E po os años he os isto, o o he os pasado de la gra a ió de i áge es e
video a través de una cinta magnética al CD y ahora, incluso, podemos guardar cualquier
tipo de información en unos mini dispositivos llamados memorias USB.
Hoy en día, a nadie le sorprende estar informado a cada minuto. Con un solo clic
podemos conocer cualquier noticia a tiempo real, da igual la parte del mundo donde
estemos.
MARKETING APLICADO A LAS NUEVAS TECNOLOGÍAS
Cada vez existen más herramientas que pretenden fidelizar a los clientes; el servicio, la
atención al cliente y la calidad son fundamentales para que un producto funcione en el
mercado.
Actualmente, los teléfonos móviles se han convertido en dispositivos indispensables y
personales. El 88% de la población tiene teléfono móvil y ya su uso es bastante superior
al del teléfono fijo. Todo esto hace que en España el teléfono móvil sea el canal de
comunicación interactivo de mayor potencial para dar a conocer las empresas y para
mejorar sus ventas. Es por ello, que ahora puedes hacer cosas, que hace unos años eran
impensables, como: hacer la compra desde tu móvil, configurar tu vehículo, comprar tu
paquete vacacional o simplemente comprar la ropa de tus marcas favoritas. ¡Todo un
mundo de compra online instantáneo y universal!
La implantación en la sociedad de las denominadas "nuevas tecnologías" de la
comunicación e información está provocando cambios en la estructura social, creando
nuevos entornos de comunicación no conocidos hasta la actualidad, y está
estableciendo nuevas formas de interacción de los usuarios con las máquinas donde uno
y otra desempeñan roles diferentes, a los clásicos de receptor y transmisor de
información. Estamos en la era de las tecnologías y cada día nos levantamos con una
sorpresa más.
VLAN

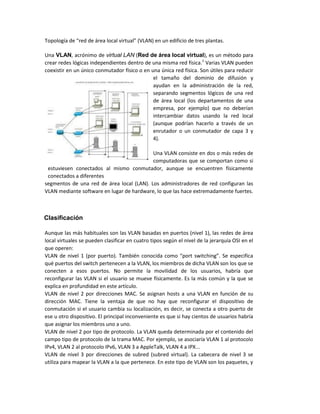

61. Topología de red de área lo al irtual VLAN e u edifi io de tres pla tas.
Una VLAN, acrónimo de virtual LAN (Red de área local virtual), es un método para
crear redes lógicas independientes dentro de una misma red física.1
Varias VLAN pueden
coexistir en un único conmutador físico o en una única red física. Son útiles para reducir
el tamaño del dominio de difusión y
ayudan en la administración de la red,
separando segmentos lógicos de una red
de área local (los departamentos de una
empresa, por ejemplo) que no deberían
intercambiar datos usando la red local
(aunque podrían hacerlo a través de un
enrutador o un conmutador de capa 3 y
4).
Una VLAN consiste en dos o más redes de
computadoras que se comportan como si
estuviesen conectados al mismo conmutador, aunque se encuentren físicamente
conectados a diferentes
segmentos de una red de área local (LAN). Los administradores de red configuran las
VLAN mediante software en lugar de hardware, lo que las hace extremadamente fuertes.
Clasificación
Aunque las más habituales son las VLAN basadas en puertos (nivel 1), las redes de área
local virtuales se pueden clasificar en cuatro tipos según el nivel de la jerarquía OSI en el
que operen:
VLAN de i el 1 por puerto . Ta ié o o ida o o port s it hi g . Se espe ifi a
qué puertos del switch pertenecen a la VLAN, los miembros de dicha VLAN son los que se
conecten a esos puertos. No permite la movilidad de los usuarios, habría que
reconfigurar las VLAN si el usuario se mueve físicamente. Es la más común y la que se
explica en profundidad en este artículo.
VLAN de nivel 2 por direcciones MAC. Se asignan hosts a una VLAN en función de su
dirección MAC. Tiene la ventaja de que no hay que reconfigurar el dispositivo de
conmutación si el usuario cambia su localización, es decir, se conecta a otro puerto de
ese u otro dispositivo. El principal inconveniente es que si hay cientos de usuarios habría
que asignar los miembros uno a uno.
VLAN de nivel 2 por tipo de protocolo. La VLAN queda determinada por el contenido del
campo tipo de protocolo de la trama MAC. Por ejemplo, se asociaría VLAN 1 al protocolo
IPv4, VLAN 2 al protocolo IPv6, VLAN 3 a AppleTalk, VLAN 4 a IPX...
VLAN de nivel 3 por direcciones de subred (subred virtual). La cabecera de nivel 3 se
utiliza para mapear la VLAN a la que pertenece. En este tipo de VLAN son los paquetes, y

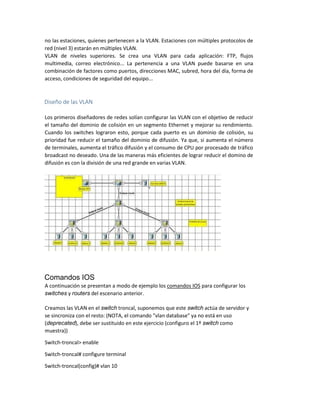

62. no las estaciones, quienes pertenecen a la VLAN. Estaciones con múltiples protocolos de
red (nivel 3) estarán en múltiples VLAN.
VLAN de niveles superiores. Se crea una VLAN para cada aplicación: FTP, flujos
multimedia, correo electrónico... La pertenencia a una VLAN puede basarse en una
combinación de factores como puertos, direcciones MAC, subred, hora del día, forma de
acceso, condiciones de seguridad del equipo...
Diseño de las VLAN
Los primeros diseñadores de redes solían configurar las VLAN con el objetivo de reducir
el tamaño del dominio de colisión en un segmento Ethernet y mejorar su rendimiento.
Cuando los switches lograron esto, porque cada puerto es un dominio de colisión, su
prioridad fue reducir el tamaño del dominio de difusión. Ya que, si aumenta el número
de terminales, aumenta el tráfico difusión y el consumo de CPU por procesado de tráfico
broadcast no deseado. Una de las maneras más eficientes de lograr reducir el domino de
difusión es con la división de una red grande en varias VLAN.
Comandos IOS
A continuación se presentan a modo de ejemplo los comandos IOS para configurar los
switches y routers del escenario anterior.
Creamos las VLAN en el switch troncal, suponemos que este switch actúa de servidor y
se sincroniza con el resto: (NOTA, el comando "vlan database" ya no está en uso
(deprecated), debe ser sustituido en este ejercicio (configuro el 1º switch como
muestra))
Switch-troncal> enable
Switch-troncal# configure terminal
Switch-troncal(config)# vlan 10

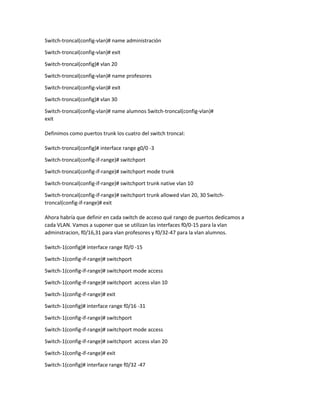

63. Switch-troncal(config-vlan)# name administración
Switch-troncal(config-vlan)# exit
Switch-troncal(config)# vlan 20
Switch-troncal(config-vlan)# name profesores
Switch-troncal(config-vlan)# exit
Switch-troncal(config)# vlan 30
Switch-troncal(config-vlan)# name alumnos Switch-troncal(config-vlan)#
exit
Definimos como puertos trunk los cuatro del switch troncal:
Switch-troncal(config)# interface range g0/0 -3
Switch-troncal(config-if-range)# switchport
Switch-troncal(config-if-range)# switchport mode trunk
Switch-troncal(config-if-range)# switchport trunk native vlan 10
Switch-troncal(config-if-range)# switchport trunk allowed vlan 20, 30 Switch-
troncal(config-if-range)# exit
Ahora habría que definir en cada switch de acceso qué rango de puertos dedicamos a
cada VLAN. Vamos a suponer que se utilizan las interfaces f0/0-15 para la vlan
adminstracion, f0/16,31 para vlan profesores y f0/32-47 para la vlan alumnos.
Switch-1(config)# interface range f0/0 -15
Switch-1(config-if-range)# switchport
Switch-1(config-if-range)# switchport mode access
Switch-1(config-if-range)# switchport access vlan 10
Switch-1(config-if-range)# exit
Switch-1(config)# interface range f0/16 -31
Switch-1(config-if-range)# switchport
Switch-1(config-if-range)# switchport mode access
Switch-1(config-if-range)# switchport access vlan 20
Switch-1(config-if-range)# exit
Switch-1(config)# interface range f0/32 -47

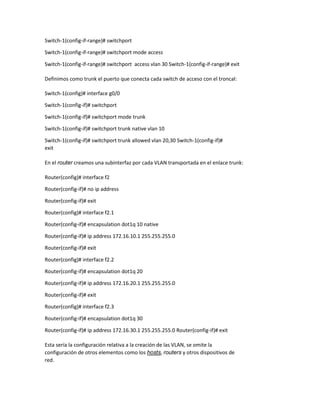

64. Switch-1(config-if-range)# switchport
Switch-1(config-if-range)# switchport mode access
Switch-1(config-if-range)# switchport access vlan 30 Switch-1(config-if-range)# exit
Definimos como trunk el puerto que conecta cada switch de acceso con el troncal:
Switch-1(config)# interface g0/0
Switch-1(config-if)# switchport
Switch-1(config-if)# switchport mode trunk
Switch-1(config-if)# switchport trunk native vlan 10
Switch-1(config-if)# switchport trunk allowed vlan 20,30 Switch-1(config-if)#
exit
En el router creamos una subinterfaz por cada VLAN transportada en el enlace trunk:
Router(config)# interface f2
Router(config-if)# no ip address
Router(config-if)# exit
Router(config)# interface f2.1
Router(config-if)# encapsulation dot1q 10 native
Router(config-if)# ip address 172.16.10.1 255.255.255.0
Router(config-if)# exit
Router(config)# interface f2.2
Router(config-if)# encapsulation dot1q 20
Router(config-if)# ip address 172.16.20.1 255.255.255.0
Router(config-if)# exit
Router(config)# interface f2.3
Router(config-if)# encapsulation dot1q 30
Router(config-if)# ip address 172.16.30.1 255.255.255.0 Router(config-if)# exit
Esta sería la configuración relativa a la creación de las VLAN, se omite la
configuración de otros elementos como los hosts, routers y otros dispositivos de
red.

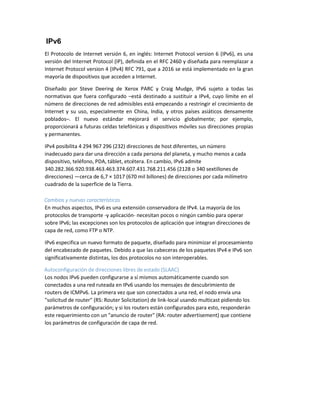

65. IPv6
El Protocolo de Internet versión 6, en inglés: Internet Protocol version 6 (IPv6), es una
versión del Internet Protocol (IP), definida en el RFC 2460 y diseñada para reemplazar a
Internet Protocol version 4 (IPv4) RFC 791, que a 2016 se está implementado en la gran
mayoría de dispositivos que acceden a Internet.
Diseñado por Steve Deering de Xerox PARC y Craig Mudge, IPv6 sujeto a todas las
normativas que fuera configurado –está destinado a sustituir a IPv4, cuyo límite en el
número de direcciones de red admisibles está empezando a restringir el crecimiento de
Internet y su uso, especialmente en China, India, y otros países asiáticos densamente
poblados–. El nuevo estándar mejorará el servicio globalmente; por ejemplo,
proporcionará a futuras celdas telefónicas y dispositivos móviles sus direcciones propias
y permanentes.
IPv4 posibilita 4 294 967 296 (232) direcciones de host diferentes, un número
inadecuado para dar una dirección a cada persona del planeta, y mucho menos a cada
dispositivo, teléfono, PDA, táblet, etcétera. En cambio, IPv6 admite
340.282.366.920.938.463.463.374.607.431.768.211.456 (2128 o 340 sextillones de
direcciones) —cerca de 6,7 × 1017 (670 mil billones) de direcciones por cada milímetro
cuadrado de la superficie de la Tierra.
Cambios y nuevas características
En muchos aspectos, IPv6 es una extensión conservadora de IPv4. La mayoría de los
protocolos de transporte -y aplicación- necesitan pocos o ningún cambio para operar
sobre IPv6; las excepciones son los protocolos de aplicación que integran direcciones de
capa de red, como FTP o NTP.
IPv6 especifica un nuevo formato de paquete, diseñado para minimizar el procesamiento
del encabezado de paquetes. Debido a que las cabeceras de los paquetes IPv4 e IPv6 son
significativamente distintas, los dos protocolos no son interoperables.
Autoconfiguración de direcciones libres de estado (SLAAC)
Los nodos IPv6 pueden configurarse a sí mismos automáticamente cuando son
conectados a una red ruteada en IPv6 usando los mensajes de descubrimiento de
routers de ICMPv6. La primera vez que son conectados a una red, el nodo envía una
"solicitud de router" (RS: Router Solicitation) de link-local usando multicast pidiendo los
parámetros de configuración; y si los routers están configurados para esto, responderán
este requerimiento con un "anuncio de router" (RA: router advertisement) que contiene
los parámetros de configuración de capa de red.

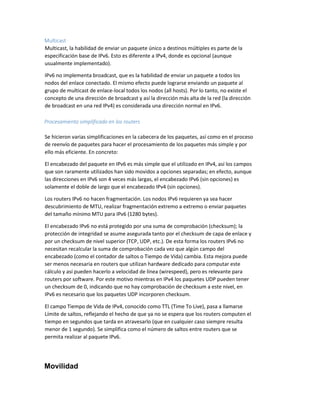

66. Multicast
Multicast, la habilidad de enviar un paquete único a destinos múltiples es parte de la
especificación base de IPv6. Esto es diferente a IPv4, donde es opcional (aunque
usualmente implementado).
IPv6 no implementa broadcast, que es la habilidad de enviar un paquete a todos los
nodos del enlace conectado. El mismo efecto puede lograrse enviando un paquete al
grupo de multicast de enlace-local todos los nodos (all hosts). Por lo tanto, no existe el
concepto de una dirección de broadcast y así la dirección más alta de la red (la dirección
de broadcast en una red IPv4) es considerada una dirección normal en IPv6.
Procesamiento simplificado en los routers
Se hicieron varias simplificaciones en la cabecera de los paquetes, así como en el proceso
de reenvío de paquetes para hacer el procesamiento de los paquetes más simple y por
ello más eficiente. En concreto:
El encabezado del paquete en IPv6 es más simple que el utilizado en IPv4, así los campos
que son raramente utilizados han sido movidos a opciones separadas; en efecto, aunque
las direcciones en IPv6 son 4 veces más largas, el encabezado IPv6 (sin opciones) es
solamente el doble de largo que el encabezado IPv4 (sin opciones).
Los routers IPv6 no hacen fragmentación. Los nodos IPv6 requieren ya sea hacer
descubrimiento de MTU, realizar fragmentación extremo a extremo o enviar paquetes
del tamaño mínimo MTU para IPv6 (1280 bytes).
El encabezado IPv6 no está protegido por una suma de comprobación (checksum); la
protección de integridad se asume asegurada tanto por el checksum de capa de enlace y
por un checksum de nivel superior (TCP, UDP, etc.). De esta forma los routers IPv6 no
necesitan recalcular la suma de comprobación cada vez que algún campo del
encabezado (como el contador de saltos o Tiempo de Vida) cambia. Esta mejora puede
ser menos necesaria en routers que utilizan hardware dedicado para computar este
cálculo y así pueden hacerlo a velocidad de línea (wirespeed), pero es relevante para
routers por software. Por este motivo mientras en IPv4 los paquetes UDP pueden tener
un checksum de 0, indicando que no hay comprobación de checksum a este nivel, en
IPv6 es necesario que los paquetes UDP incorporen checksum.
El campo Tiempo de Vida de IPv4, conocido como TTL (Time To Live), pasa a llamarse
Límite de saltos, reflejando el hecho de que ya no se espera que los routers computen el
tiempo en segundos que tarda en atravesarlo (que en cualquier caso siempre resulta
menor de 1 segundo). Se simplifica como el número de saltos entre routers que se
permita realizar al paquete IPv6.
Movilidad

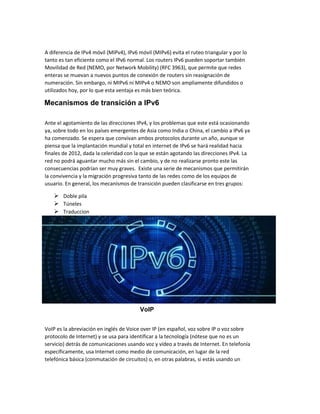

67. A diferencia de IPv4 móvil (MIPv4), IPv6 móvil (MIPv6) evita el ruteo triangular y por lo
tanto es tan eficiente como el IPv6 normal. Los routers IPv6 pueden soportar también
Movilidad de Red (NEMO, por Network Mobility) (RFC 3963), que permite que redes
enteras se muevan a nuevos puntos de conexión de routers sin reasignación de
numeración. Sin embargo, ni MIPv6 ni MIPv4 o NEMO son ampliamente difundidos o
utilizados hoy, por lo que esta ventaja es más bien teórica.
Mecanismos de transición a IPv6
Ante el agotamiento de las direcciones IPv4, y los problemas que este está ocasionando
ya, sobre todo en los países emergentes de Asia como India o China, el cambio a IPv6 ya
ha comenzado. Se espera que convivan ambos protocolos durante un año, aunque se
piensa que la implantación mundial y total en internet de IPv6 se hará realidad hacia
finales de 2012, dada la celeridad con la que se están agotando las direcciones IPv4. La
red no podrá aguantar mucho más sin el cambio, y de no realizarse pronto este las
consecuencias podrían ser muy graves. Existe una serie de mecanismos que permitirán
la convivencia y la migración progresiva tanto de las redes como de los equipos de
usuario. En general, los mecanismos de transición pueden clasificarse en tres grupos:
 Doble pila
 Túneles
 Traduccion
VoIP
VoIP es la abreviación en inglés de Voice over IP (en español, voz sobre IP o voz sobre
protocolo de Internet) y se usa para identificar a la tecnología (nótese que no es un
servicio) detrás de comunicaciones usando voz y vídeo a través de Internet. En telefonía
específicamente, usa Internet como medio de comunicación, en lugar de la red
telefónica básica (conmutación de circuitos) o, en otras palabras, si estás usando un

68. servicio telefónico VoIP (telefonía IP), el proveedor establece tus comunicaciones
mediante Internet, en lugar de las líneas telefónicas tradicionales.
Por supuesto, la calidad de la comunicación está directamente relacionada a la velocidad
de la conexión a Internet que estén utilizando las personas involucradas.
Telefonía IP
A pesar de que es natural pensar que la telefonía IP es un subconjunto de VoIP, en
realidad es al revés: VoIP es un componente, una tecnología que telefonía IP usa para
establecer comunicaciones ya sea mediante una red 3G o una conexión a una red
inalámbrica.
¿Porque usar VoIP?
El VoIP permite la unión de dos mundos históricamente separados, el de la transmisión
de voz y el de la transmisión de datos. Entonces, el VoIP no es un servicio sino una
tecnología. VoIP puede transformar una conexión standard a internet en una plataforma
para realizar llamadas gratuitas por internet. Usando algunos de los software gratuitos
para llamadas VoIP que están disponibles en internet estamos salteándonos a las
compañías tradicionales de telefonía, y por consiguiente, sus tarifas.

69. En el pasado, las conversaciones mediante VoIP solían ser de baja calidad, esto se vio
superado por la tecnología actual y la proliferación de conexiones de banda ancha, hasta
tal punto llego la expansión de la telefonía ip que existe la posibilidad de que usted sin
saberlo ya haya utilizado un servicio VoIP, por ejemplo, las operadoras de telefonía
convencional, utilizan los servicios del VoIP para transmitir llamadas de larga distancia y
de esta forma reducir costos.
Se sabe que va a llevar algún tiempo pero es seguro que en un futuro cercano
desaparecerán por completo las linas de teléfono convencionales que utilizamos en
nuestra vida cotidiana, el avance tecnológico indica que estas serán muy probablemente
reemplazadas por la telefonía IP.
¿Cómo funciona el VoIP? ¿Cómo funciona la Telefonía IP?
Para entender cómo funciona el VoIP primero se debe entender cómo funcionan las
líneas de teléfono convencionales, por eso siga leyendo el próximo apartado que trata
este tema.
