MANUAL DE USUARIO




  CPU- G41T-M7




    INTELCORE

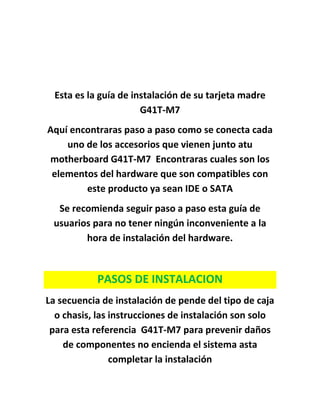

Esta es la guía de instalación de su tarjeta madre
                       G41T-M7
Aquí encontraras paso a paso como se conecta cada
    uno de los accesorios que vienen junto atu
motherboard G41T-M7 Encontraras cuales son los
 elementos del hardware que son compatibles con
        este producto ya sean IDE o SATA
  Se recomienda seguir paso a paso esta guía de
 usuarios para no tener ningún inconveniente a la
        hora de instalación del hardware.


            PASOS DE INSTALACION
La secuencia de instalación de pende del tipo de caja
  o chasis, las instrucciones de instalación son solo
 para esta referencia G41T-M7 para prevenir daños
    de componentes no encienda el sistema asta
                completar la instalación

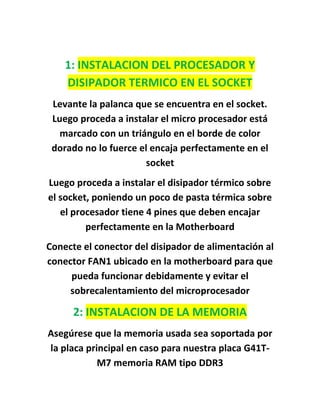

1: INSTALACION DEL PROCESADOR Y
    DISIPADOR TERMICO EN EL SOCKET
 Levante la palanca que se encuentra en el socket.
 Luego proceda a instalar el micro procesador está
   marcado con un triángulo en el borde de color
 dorado no lo fuerce el encaja perfectamente en el
                      socket
Luego proceda a instalar el disipador térmico sobre
el socket, poniendo un poco de pasta térmica sobre
   el procesador tiene 4 pines que deben encajar
         perfectamente en la Motherboard
Conecte el conector del disipador de alimentación al
conector FAN1 ubicado en la motherboard para que
     pueda funcionar debidamente y evitar el
     sobrecalentamiento del microprocesador

      2: INSTALACION DE LA MEMORIA
Asegúrese que la memoria usada sea soportada por
la placa principal en caso para nuestra placa G41T-
            M7 memoria RAM tipo DDR3

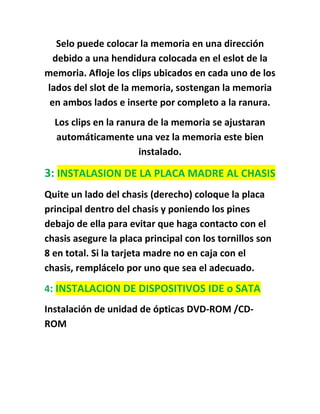

Selo puede colocar la memoria en una dirección
  debido a una hendidura colocada en el eslot de la
memoria. Afloje los clips ubicados en cada uno de los
lados del slot de la memoria, sostengan la memoria
 en ambos lados e inserte por completo a la ranura.
  Los clips en la ranura de la memoria se ajustaran
  automáticamente una vez la memoria este bien
                       instalado.

3: INSTALASION DE LA PLACA MADRE AL CHASIS
Quite un lado del chasis (derecho) coloque la placa
principal dentro del chasis y poniendo los pines
debajo de ella para evitar que haga contacto con el
chasis asegure la placa principal con los tornillos son
8 en total. Si la tarjeta madre no en caja con el
chasis, remplácelo por uno que sea el adecuado.
4: INSTALACION DE DISPOSITIVOS IDE o SATA
Instalación de unidad de ópticas DVD-ROM /CD-
ROM

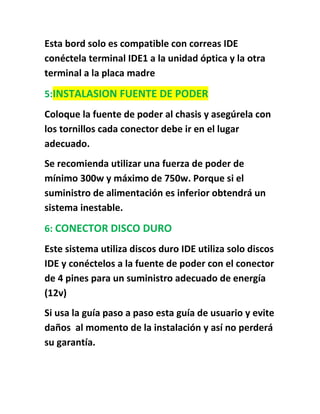

Esta bord solo es compatible con correas IDE
conéctela terminal IDE1 a la unidad óptica y la otra
terminal a la placa madre
5:INSTALASION FUENTE DE PODER
Coloque la fuente de poder al chasis y asegúrela con
los tornillos cada conector debe ir en el lugar
adecuado.
Se recomienda utilizar una fuerza de poder de
mínimo 300w y máximo de 750w. Porque si el
suministro de alimentación es inferior obtendrá un
sistema inestable.

6: CONECTOR DISCO DURO
Este sistema utiliza discos duro IDE utiliza solo discos
IDE y conéctelos a la fuente de poder con el conector
de 4 pines para un suministro adecuado de energía
(12v)
Si usa la guía paso a paso esta guía de usuario y evite
daños al momento de la instalación y así no perderá
su garantía.
Mabel mejía Guisao
 Enis Lara arroyo
   Carlos niño
   Oswal Pérez
   Arledis Pérez
