1. Carrera Profesional: Electrotecnia General
Área: Informática
Profesor: Juan Santiago Zamata Machaca
Alumno : Quispe Quispe Aldo William
Turno: mañana
AREQUIPA-PERU
2012

2. Abstract
Introducción
Partes elementales de la PC
Ensamblaje de una PC
Procedimiento
Mantenimiento de la PC
Recomendaciones
Conclusiones
Bibliografía

3. This presentation will prune appreciate how to
assemble a computer from scratch without the need
for complex computer knowledge to do so in an
easy, educational and easily with the steps explained
step by step to a better understanding of the project.
This project will also see how we can prune to
maintain our PC after making our PC armed in order
to have better performance without problems either
viruses or other complications so you can enjoy the
various options that provides a PC.

4. La computadora hoy en día se ha vuelto una
herramienta indispensable en muchas aéreas, lo mismo
puede servir para calcular la distancia de una estrella
mas lejana de nuestro sistema solar como para la
diversión y esparcimiento de un niño
Que utiliza para jugar, al igual que el ama de casa la
puede utilizar para llevar una gran colección de recetas
de cocina, y como cualquier herramienta necesita
cuidados y tratos especiales.
Esta gran herramienta se ha vuelto una arma
importante para este mundo globalizado gracias alas
diversas opciones que ofrece ya se el internet u otras
aplicaciones que nos ha permitido facilitar nuestra vida
y con el pasar de los años será el mejor invento jamás
creado del hombre.

5.  Microprocesador
 Tarjeta madre
 Memoria RAM
 Disco DURO
 Tarjeta de video
 Periféricos de entrada
 Periféricos de salida
 Unidades removibles
 Gabinetes
 Fax modem
 Fuente de poder

6. Comenzemos
Empezaremos por
desmontar el frontal
de nuestra caja , para
ir metiendo los
lectores/grabadoras
y disco floppy si se
usase.

7.  Colocamos los
susodichos y
atornillamos en sus
bahias tanto CD-
ROMs como discos
duros , estos se
ubican en la parte
de abajo.

8.  Algunas cajas mas
modernas no usan tornillos
para los HDs y demás , se
usa un sistema de railes.

Volvemos a colocar el
frontal.

Ahora seguiremos un orden
colocando las distintas
piezas , yo personalmente
siempre sigo este...
Primero colocaremos la
fuente en su sitio.

9.  Una vez montada la fuente
podemos ponernos con la
placa base , para un mejor
manejo yo siempre monto la
CPU y el disipador antes de
meter la placa en la caja ,
podemos usar para poner
debajo la almohadilla que
viene en el embalaje de la
placa y el plástico "anti-
estática"
 Algunas placas no llevan
montado el "back plate" , el
anclaje para sujetar el
disipador.

10.  Para montarlo
damos la vuelta a la
placa e insertamos
la parte trasera.
 Y hacemos lo
propio con la
delantera y a
atornillar

11.  Ahora vamos a
pinchar el procesador
, nos fijamos que hay
dibujado un triángulo
en una esquina por el
lado del IHS (el que
lo lleve) , y por el
lado de los
pines,existen
diversos modelos

12.  Ahora levantamos
la patilla que fija el
socket , y nos
fijamos q también
tiene un triángulo
dibujado.

13.  Como era de suponer , el
triángulo de la CPU ha de ir
alineado con el del socket ,
con cuidado y sin ejercer
mucha presión insertamos
los pines en el socket , no
hay que hacer fuerza solo
"dejar caer" la CPU sobre el
socket , si por algún casual
no entra bién , hay que
revisar que no haya ningún
pin doblado , y que están
alineados los triángulos , en
caso de pin doblado ,
tranquilos , con cuidado y
la punta de un
destornillador plano se
vuelve a enderezar.

14.  Cuando hayamos
"pinchado" la CPU
bajamos la patilla de
sujeción del socket , y
nos disponemos a
echar la pasta térmica
, hay varias formas y
preferencias sobre
como aplicarla , en
cualquier caso , la
cantidad a echar es
poca como podéis
apreciar...

15.  Ahora nos dispondremos a
extenderla , hay varios métodos
como dije antes , yo lo que siempre
hago es directamente con el dedo xD
, se puede usar un guante de plástico
de los de los super mercados , se
puede extender con un plástico duro
, (DNI , etc) el caso es que quede una
película muy fina sobre el micro y
dibujando un círculo.
Yo solo lo aplico ahí , en la base del
disipador no lo pongo , un exceso de
pasta térmica puede hacer efecto
resistencia y no disipar
correctamente , ademas de que
podría salirse para llegar a los pines
(cosa nada recomendable xD)

16.  Una vez aplicada la pasta
térmica vamos a montar
el disipador , como
podemos ver los anclajes
pueden variar
dependiendo de cada
plataforma y socket
, también es frecuente
encontrarse con una capa
de pasta térmica de
fábrica en el disipador.


17.  Colocar el disipador es
muy sencillo ,
simplemente nos fijamos
en donde han de ir los
anclajes y lo colocamos
sobre la CPU.
 Después se encajan las
patillas en el
correspondiente anclaje y
se baja la patilla de
sujeción del disipador
para sujetarlo bien.

18.  Para asegurarnos que ha
hecho buen contacto
podemos retirarlo y mirar
si la base del disipador
ha quedado impregnada
con la pasta térmica.
 El disipador que he
usado para el AMD64 es
el stock del FX-55
, pedazo disipador con
heat pipes , el stock del
intel es un poco
pestosillo , vamos a
poner un XP-120

19.  Ahora conectamos el molex
pequeñito que acompaña al
ventilador del disipador a la clavija
"CPU fan" en la placa base , vendrá
escrito , o se encuentra en el manual.
Antes de meter la placa dentro de la
caja podemos montar la memoria
RAM , una vez mas echamos mano
del manual e identificamos los
módulos , que son los que llevan
patillas a los lados , nos fijamos
como colocar la RAM para dual
channel siguiendo el esquema del
manual y nos fijamos que solo
podemos insertar los "sticks" de la
RAM de una única manera posible.

20.  Para insertar hay que hacer presión
hasta oir un click que indicará que
las patillas se han cerrado , si no es
asi las ayudamos a cerrar
asegurándonos que los sticks están
bién colocados en los bancos.
Ahora ya estamos listos para meter
la placa en la caja , previamente
sustituimos la rejilla que venía con la
caja por la que viene suministrada
con la placa base.
 Nos fijamos en los separadores que
tiene la caja , si no estaban
montados se ponen haciéndolos
coincidir con los agujeros de la placa
base a fin de poder atornillarla mas
tarde.

21.  Si disponéis de
separadores de plástico
para la parte mas
"interna" la que da al
frontal por dentro se
ponen.
 Y colocamos la placa
dentro con cuidado.
 Lo normal es que tu
caja tenga para atornillar
la placa de modo que
atornillando...

22.  Antes de nada yo siempre
conecto lo primero de todo ,
los cables del panel frontal ,
los de power y reset y los leds
, nos fijamos en el manual y
vemos como tienen que ir
conectados en la placa base ,
las cajas normalmente traen
algun USB frontal o un firewire
o para sonido , los que
queramos o vayamos a usar
los conectamos.
Imprescindible el cable de
power xDD , también vendrá
un cable molex que
enchufaremos a alguno que
sobre de la fuente.

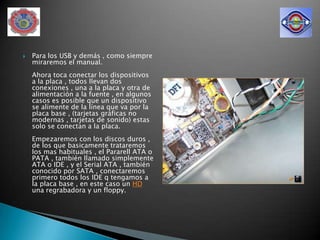

23.  Para los USB y demás , como siempre
miraremos el manual.
Ahora toca conectar los dispositivos
a la placa , todos llevan dos
conexiones , una a la placa y otra de
alimentación a la fuente , en algunos
casos es posible que un dispositivo
se alimente de la línea que va por la
placa base , (tarjetas gráficas no
modernas , tarjetas de sonido) estas
solo se conectan a la placa.
Empezaremos con los discos duros ,
de los que basicamente trataremos
los mas habituales , el Pararell ATA o
PATA , también llamado simplemente
ATA o IDE , y el Serial ATA , también
conocido por SATA , conectaremos
primero todos los IDE q tengamos a
la placa base , en este caso un HD
una regrabadora y un floppy.

24.  Aquí observamos el ide floppy
conectado en la placa base pero no
en el diskette , y otro que va
conectado en el IDE primario
(normalmente de otro color) referirse
al manual para identificarlo.
En este IDE primario vamos a
conectar el HD como maestro
(master) y la grabadora como esclavo
(slave) , siempre el que está en el
medio del cable es el esclavo , el
extremo que queda mas corto se
conecta al HD y el mas largo a la
placa base , para conectar los HDs
como maestro o esclavo así como los
CD-ROM nos fijamos en los jumpers
y miramos el manual , (también
vienen unas mini-instrucciones
escritas en los HDs) , en este caso el
master es el HD , así que el jumper a
la izquierda del todo.

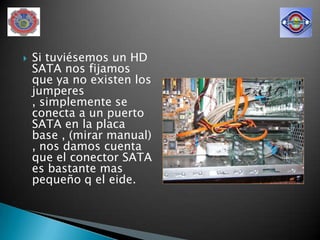

25.  Si tuviésemos un HD
SATA nos fijamos
que ya no existen los
jumperes
, simplemente se
conecta a un puerto
SATA en la placa
base , (mirar manual)
, nos damos cuenta
que el conector SATA
es bastante mas
pequeño q el eide.

26. 
Aquí vienen
separados los cables
de la fuente que
necesitaremos , a la
izquierda los
principales de
alimentación , en el
medio los molex , y a
la derecha los molex
SATA.

27.  Y ahora
conectamos la
alimentación , los
HDs SATA también
llevan unos molex
negros muy finos
, el resto pues los
molex normales de
4 pines y el
pequeño del floppy.

28.  Una vez hemos conectado
molex de los discos duros
(SATA o IDE) del floppy si se
usara y de los CD-
ROM/grabadores , podemos
enchufar la alimentación
principal de la placa base
, es el cable mas tocho q
sale de ella y es de 20 o 24
pines (según versión)
Si tu placa base tiene un
conector de 24 y tu fuente
es de las normales , de 20
pues se pone un adaptador
o mismamente se coloca
así.

29.  En los equipos
modernos P4 y AMD
hay que conectar un
molex de 4 pines extra
, en la foto de arriba
sale conectado al lado
del grande , la Asus lo
lleva al lado de la RAM.
 No olvidemos de
conectar el molex que
sale de la caja para
encender el PC.

30.  Para los usuarios de la
DFI nf4 , tiene la
particularidad de
necesitar mas potencia
en caso de no tener
conectada una fuente
de 24 pines , hay dos
molex en la placa base
que hay que conectar ,
uno encima del
ventilador del chipset y
otro de tamaño
"floppy" entre las
ranuras PCIe.

31.  Una vez casi todo conectado
, podemos pinchar la tarjeta gráfica
, (en caso de no estar integrada en la
placa , esto en equipos mas bien
antiguos) , si tu gráfica es de las mas
nuevas , seguramente necesitara una
alimentación extra , un molex
especial para PCIe o un molex
normal para AGP (en las 6800 ultra
incluso se requieren dos molex )
, siempre procuraremos dejar un
cable para la gráfica q no vaya
conectado a nada mas.
 Algunas fuentes como la OCZ traen
separados y con filtros molex para
VGA y para disco duro (IDE) , también
un molex especial para PCIe.

32.  Si nuestra gráfica
fuera PCIe y no
tuviésemos
conector de la
fuente , seguro que
vino con la gráfica
un adaptador como
este.

33.  Tanto para PCIe como
para AGP montar una
gráfica es la misma
mecánica , buscamos
en el manual cual es el
slot AGP o el PCIe
dependiendo de
nuestra placa base y
gráfica , al igual que
las memorias RAM solo
pueden ir de una
postura , aquí una
PCIe.

34.  Ahora lo insertamos
hasta que encaje
perfectamente.

35.  Y conectamos su
molex extra.
 Y fijamos a la caja ,
con tornillo.

36.  Ya casi lo tenemos ,
ahora los cables
que queden sin
conectar se pueden
recojer con una
brida , o meterlos
por ahí donde
quepan xDD.

37.  Y ya está!! eso es todo , aquí
una vista de lo bien que nos ha
quedado todo montadito.
 Lo mas básico ya está , ahora
solo queda poner el lateral de
la caja , y poner los
ventiladores de caja que se
crean oportunos , simplemente
atornillandolos y
conectandolos a los "fans" q
hay por la placa.

38. Es un conjunto de
actividades que se requiere
realizar periódicamente
para mantener la PC en
óptimo estado de
funcionamiento, y poder
detectar a tiempo cualquier
indicio de fallas o daños en
sus componentes

39.  Con el tiempo de
uso, se van
produciendo
errores en el disco
de una
computadora
 Para ello,
utilizaremos una
herramienta llama
ScanDisk.

40.  Para
iniciarla, entramos
en Mi PC, hacemos
clic derecho sobre
la unidad de
disco, y elegimos la
opción
propiedades. Nos
aparecerá este
menú.

41.  Seleccionamos la
solapa
Herramientas, y
dentro del marco
Comprobación de
errores, hacemos
clic sobre el botón
Comprobar ahora

42.  En la siguiente
ventana, hacemos
clic en iniciar, y el
sistema hará la
verificación y
corrección
automática de
errores.

43.  A medida que se instalan
y desinstalan programas,
se crean y se borran
archivos, el disco va
quedando fragmentado,
esto se soluciona con el
Defrag, utilidad de
Windows
 Accedemos de la misma
forma que para el
ScanDisk, pero en el
marco
Desfragmentación,
haciendo clic en
Desfragmentar ahora.

44.  En el
programa, hacemos
clic sobre el botón
Desfragmentar, y
comenzará el
proceso.Antes de esto
debemos desactivar el
protector de pantalla, y
no realizar ningún
trabajo durante el
proceso, ya que
interferiremos, y se
reiniciará el trabajo, lo
que nos llevará más
tiempo para
terminarlo.

45.  Esta tarea busca
retirar el polvo que
se adhiere a las
piezas y al interior
en general de
nuestro PC
 Poner especial
énfasis en las
cercanías al
Microprocesador y
a la Fuente.

46.  Utilizar un antivirus y actualizarlo
seguido
 Que el antivirus esté siempre
activo
 Verificar antes de abrir cada nuevo
e-mail
 No bajar programas de sitios no
seguros de la Web
 Rechazar archivos que no se
hayan solicitado
 Actualizar el software instalado en
la PC con los parches aconsejados
por el fabricante de ese programa

47.  Realizar copias de seguridad
 Al apagar o reiniciar la PC,
retirar los disquetes
 Analizar el contenido de los
archivos comprimidos
 Mantenerse alerta ante
acciones sospechosas de
posibles virus
 Añadir las opciones de
seguridad de las aplicaciones
que usa normalmente a su
política de protección antivirus

48. Conozca y actualice su PC- Guía ilustrada Prentice Hall
HispanoamericanaS.A-1998
PC a fondo-numero uno- multimedia ediciones – julio 1999
Mantenimiento preventivo y correctivo para PC- Alfonso Molina
Gutiérrez – guías y textos de computo
www.slideshare.net/.../proceso-de-ensamblaje-de-una-... -
Estados Unidos
httpwww.configurarequipos.comdoc335.html
www.elotrolado.net/hilo_guia-para-ensamblar-un-pc-desde-
ce... - España
www.cedecap.org.pe/uploads/.../EnsamblajeDeComputadoras.p
df
