ARMANDO UN PC

2. PASOS PARA ARMAR UN PC
1. Se deben quitar los lados laterales del la torre o mini torre, deslizándolo mínimo 1cm hacia
atrás para así sacar las tapas laterales.
2. Ya después de retirar las tapas podemos observar el interior de una torre.

3. PARTES PARA PODER ARMAR UN PC
• Para poder armar un computador podemos escoger una board o placa madre
para así poder armarlo debemos tener una manilla antiestática.
• Se debe asegurar la placa madre a la caja para así insertarle el resto de partes
que hagan falta.

4. • Antes de asegurar la placa madre debemos retirar las chapitas metálicas que
tiene la torre para así pueda asegurarse.
• Después de retirar todas las chapitas se tiene q poner unos separadores para
así poder insertar lo board a la torre.

5. • Después de montar los separadores hay si podemos instalar la placa madre.
• Después de instalar la placa madre, se instala la tarjetas PCI para poder
conectar el modem.
Nota: se repiten el mismo procedimiento para instalar tarjetas PCI

6. INSERTAR EL PROCESADOR
Para insertar un procesador a la parte del zócalo debe levantar la palanquita que
asegura el procesador hay dos esquinas que le falta dos pines deben coincidir con el
zócalo para que inserte bien.

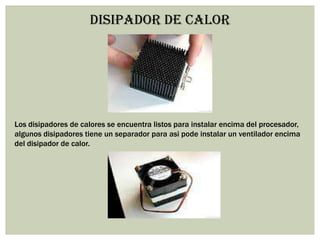

7. DISIPADOR DE CALOR
Los disipadores de calores se encuentra listos para instalar encima del procesador,
algunos disipadores tiene un separador para asi pode instalar un ventilador encima
del disipador de calor.

8. Después de armar bien en disipador de calor se puede insertar enzima del
procesador para así no tenga un sobre calentamiento el procesador y no sufra
ningún daño.
Conectamos el enchufe del ventilador del disipador a la board o a la placa madre
que se encuentra cerca al zócalo

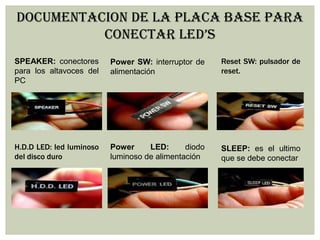

9. DOCUMENTACION DE LA PLACA BASE PARA
CONECTAR LED’S
SPEAKER: conectores
para los altavoces del
PC
Power SW: interruptor de
alimentación
Reset SW: pulsador de
reset.
H.D.D LED: led luminoso
del disco duro
Power LED: diodo
luminoso de alimentación
SLEEP: es el ultimo
que se debe conectar

10. insertar MEMORIA RAM
Para poder tener un buen computador debemos obtener una buena capacidad de
memoria.
Para la instalación de memorias RAM se encuentra unas ranuras asimétricas para
evitar el error de que no asegure bien en las ranuras, asiéndole presión en los lados de
la memoria para así los seguros la aseguren.

11. INSTALAR BANDEJAS DE CD ROM – DVD
O QUEMADOR
Debemos retirar los protectores que contiene la torre para así asegurarla con 4
tornillos cada uno para así poder queden asegurados.
Debemos asegurar las bandejas a la caja o a la torre con los tornillos que nos
muestran anteriormente.

12. INSTALAR UN DISCO DURO
Para instalar el disco duro debemos mirar los conectores que contiene.
Para instalar un disco duro la torre debe contener una bahía de 3 ½’’ para así poderlo
asegurar a la caja con los cuatro tornillos (mismos a la unidad de CD).

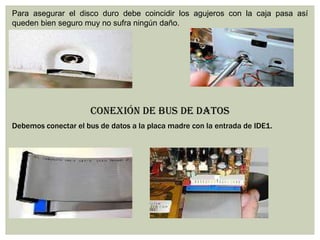

13. Para asegurar el disco duro debe coincidir los agujeros con la caja pasa así
queden bien seguro muy no sufra ningún daño.
CONEXIÓN DE BUS DE DATOS
Debemos conectar el bus de datos a la placa madre con la entrada de IDE1.

14. Al disco duro se le conecta el jumpers que mas se utiliza en las unidades de CD.
Se conecta el IDE2 en la unidad de CD ROM para así pueda servir sin ninguna
interrupción.

15. Cuando conectamos un bus de datos debemos tener en cuenta que la parte rojo
quede al lado de la fuente de poder del disco duro o la unidad de CD ROM.
Conectamos la salida analógica de audio en el CD ROM y el otro lado a la placa base.

16. Los espacios que no se utilizaron deben ser protegidos para así no le entre algún
polvo.
Debemos observar los periféricos queden bien instalados para que funcionen.

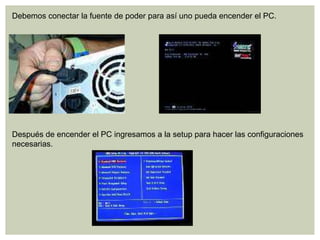

17. Debemos conectar la fuente de poder para así uno pueda encender el PC.
Después de encender el PC ingresamos a la setup para hacer las configuraciones
necesarias.
