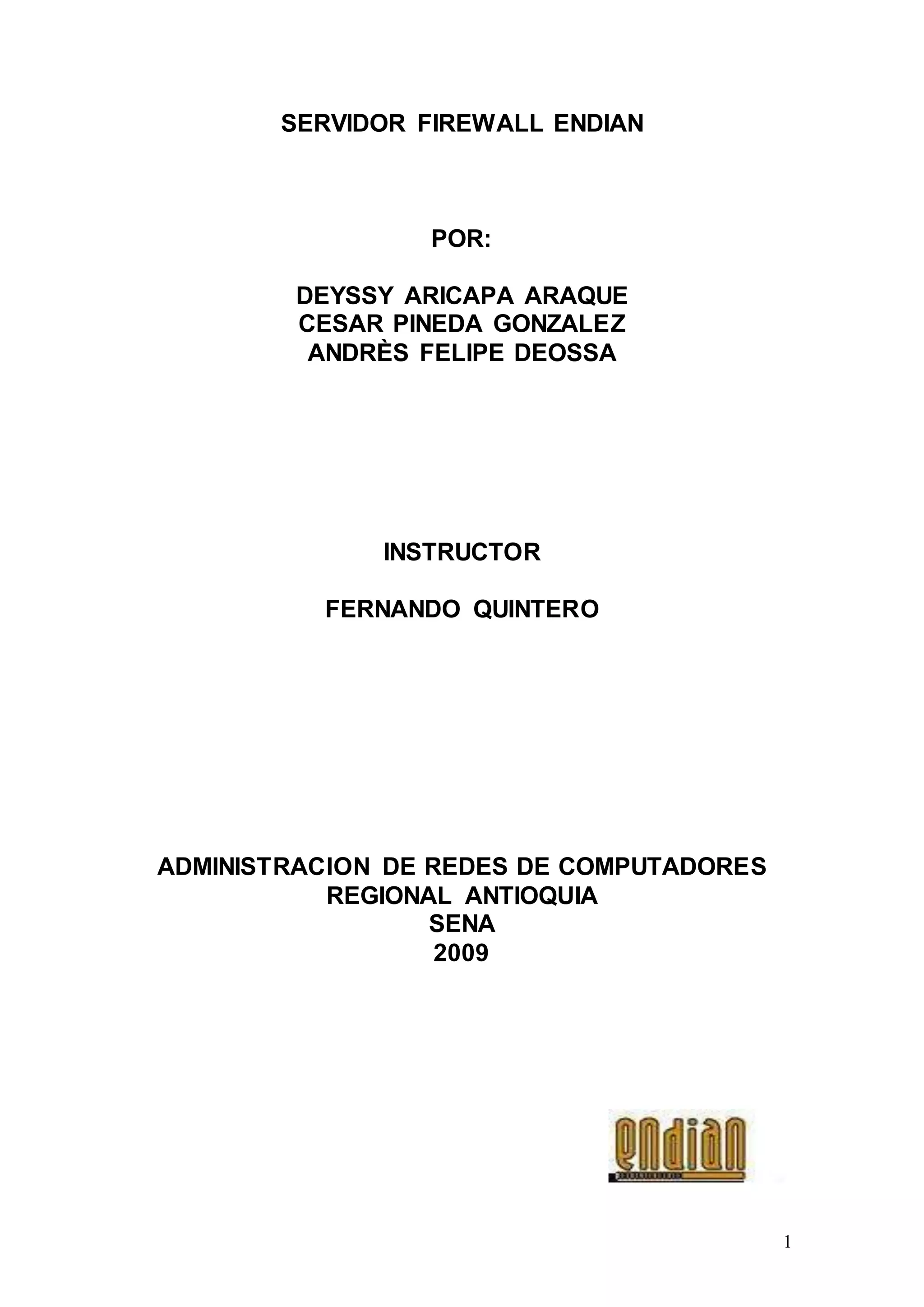

SERVIDOR FIREWALL ENDIAN
POR:
DEYSSY ARICAPA ARAQUE
CESAR PINEDA GONZALEZ
ANDRÈS FELIPE DEOSSA
INSTRUCTOR
FERNANDO QUINTERO
ADMINISTRACION DE REDES DE COMPUTADORES
REGIONAL ANTIOQUIA
SENA
2009

2. 2
CONTENIDO
1. Introducción………………………………………….. 4
2. Justificación………………………………………….. 5
3. Objetivo General…………………………………….. 6
4. Objetivos específicos……………………………….. 6
5. Endian………………………………………………… 7
 Características…………………………………. 8
6. Escenario……………………………………………… 9
 Recursos………………………………………… 9
 Requisitos……………………………………….. 9
7. Instalación Endian……………………………………. 10
 Configuración básica…………………………… 17
 Haciendo NAT…………………………………... 22
8. Conclusiones………………………………………….. 23

3. 3
Esta obra está bajo una licencia Reconocimiento-No comercial-Compartir
bajo la misma licencia 2.5 Colombia de Creative Commons. Para ver una
copia de esta licencia, visite http://creativecommons.org/licenses/by-nc-
sa/2.5/co/ o envie una carta a Creative Commons, 171 Second Street, Suite
300, San Francisco, California 94105, USA.

4. 4
INTRODUCION
En este escenario podemos encontrar la formade cómo
implementar un firewall basado en una distribución de Linux llamada
endian, en el cual nos da la oportunidad no solo de montar un
firewall sino también de implementar otros servicios como por
ejemplo proxy, vpns entre otros. Además si tenemos una estructura
de red con DMZ (zona desmilitarizada) nos brinda la posibilidad de
hacerlo mas sencillo, además de poderadministrarlo por vía Web
dándonos mas facilidad en el momento de implementar las reglas o
políticas en nuestro firewall.
La mayoría de los administradores,están en constante movimiento,
por lo general no están en contacto directo con la maquina a
administrar, lo que requieren herramientas que le brinden la
posibilidad de administración remota por vía Web,ssh, telnet…
endian cumple este requisito, permitiendo desde cualquier maquina
de nuestra red accederremotamente vía Web y administrar nuestro
firewall, ahorrando que nos desplacemos hacia la propia maquina
física.
La expectativa que queremos lograr implementando este firewall es
tener mas conocimiento de herramientas OpenSource, que no solo
existe iptables, si no que hay muchas herramientas que pueden
ser mas sencillas de configurar y administrar tanto por vía Web
como por la Shell del sistema.
.

5. 5
JUSTIFICACION
El presente manual esta orientado a la implementaciónde
herramientas basadas en Distribuciones Linux, con el fin de
familiarizarnos con herramientas pocos comunes.
Hoy en día, las grandes compañías buscan protegersus activos,
entre ellos el mas importante de todos,el de la información que se
maneje dentro de la empresa,lo cual el implementar herramientas
sin costo de licenciamiento seria la soluciónque la mayoría de las
compañías buscan.
El fin de documentarel uso de una herramienta como la que es
Endian, es brindar teoría necesaria para implementar en escenarios
comunes,más que todo para aquellos que deseencomenzar a
explorar nuevas herramientas para sus escenarios en particular.
Esta pequeña guía, busca familiarizar a los lectores con
endian de una manera simple.

6. 6
OBJETIVO GENERAL:
 Propiciar la implementaciónde herramientas OpenSource
para asegurar la infraestructura de una red.
OBJETIVOS ESPECIFICOS:
 Asegurar los recursos de la red, denegando el acceso a
usuarios no autorizados.
 Fomentar el uso de herramientas OpenSource,como
solución.
 Realizar enmascaramiento de IP (NAT) con el fin de permitir la
salida a Internet de todos los usuarios de la red LAN.
 Especificarpaso a paso el proceso de instalación,
configuracióny administración de Endian.

7. 7
ENDIAN
Endian es una distribuciónOpenSource de Linux, desarrollada para
actuar como corta fuego (firewall), enlutar y gestionar amenazas.
Endian Firewall está basado originalmente en IPCop,que a su vez,
es un fork (desarrollo de software) de Smoothwall; pero ahora se
está basando en LFS (Linux From Scratch – Linux desde cero).
La implementaciónde esta herramienta es totalmente gratuita, ya
que es una distribuciónGNU/Linux, por lo tanto su licencia es
opensource;porlo que se puede descargar una ISO desde el sitio
Web oficial del proyecto Endian www.efw.it , no se requiere mucha
capacidad físicaen la maquina en donde se va a implementar.
Se podríadecir que Endian es un Firewall de nivel de aplicación.
Características:
 Ipsec LAN a LAN VPN.
 NAT
 Soporte para DMZ.
 Gráficos detallados de las interfaces de red.
 Múltiples aliases en la interface WAN.
 Interfaz administrativa WEB bajo https.
 Detalle de todas las conexiones activas.
 Log detallado de todos los procesos del sistema.
 Envió de log a un syslog
 Servidor NTP.
 Servidor DHCP.
 Proxy, POP3 Antivirus.
 Proxy SMTP antispam

8. 8
 Interfaz grafica de usuario (GUI) para configuración y
administración de los servicios.
 IDS en interface WAN y LAN.
 Proxy SIP
 SMTP Proxy
 Squid Guardián.
 Filtro de contenidos.
Advanced Proxy
NOTA: En el equipo donde se va a correr Endian, no se puede
tener otra partición instalada con otro sistemaoperativo, por lo que
es necesario tener una sola partición de todo el disco duro para la
distribución de ENDIAN.
La implementaciónde endian se llevara a cabo teniendo en cuanta
el siguiente escenario:

9. 9
ESCENARIO
RECURSOS:
 Equipo de cómputo, con distribución de endian Linux.
 Switch
 4 Equipos de cómputo de la LAN.
REQUISITOS:
 Dar acceso a Internet a todos los usuarios de la
pequeña LAN, haciendo NAT.
 Denegar el acceso del tráfico desde la red WAN hacia
la red LAN.
En el anterior escenario, la herramienta a utilizar va a hacer
una distribución de Linux, que se adapte fácilmente a los
requerimientos, ya que tiene la capacidad de implementar
NAT, y nos brinda una interfaz Web, para administrar mas
fácilmente nuestro servidor Firewall.

10. 10
INSTALANDO ENDIAN:
Nuestro equipo booteara desde la unidad de CD, al momento de
que cargue nos deberáaparecer la siguiente información:
Nos aparecerá una especie de características de la distribuciónde
ENDIAN, y como carga nuestro CD para empezar a instalar.

11. 11
Ahora nos pedira escogerel idioma para continuar con la
instalacion, como podemosobservartan solo aparecen 3, en
nuestro caso escogeremosingles, que es el lenguaje con quien mas
nos familiarisamos de los tres.
Bienvenidos a la instalacion de EFW.

12. 12
El proceso de instalaciónnos sacara informaciónacerca del disco
duro de nuestro equipo,el cual será particionado con un sistema de
ficheros, posteriormente nos advertirá que todos los datos que
tenemos en disco duro (otros sistemas operativos,datos….) se
perderán.
Si estamos seguros de continuar con el proceso de instalación del
EFW en nuestro sistema escogeremos la opciónde YES y OK para
continuar.

13. 13
Si deseamoshabilitar una consola sobre un puerto serial, le
decimos YES y OK, esto con el fin de querernos conectar desde un
Laptop por medio de un cable null MODEM a nuestro Firewall.
Ahora esperaremosa que se instalen los paquetes necesarios para
nuestro Firewall.

14. 14
Ahora le especificaremos la direccionIP para la interfaz verde (LAN)
o sea a la direccionde la red local.
Le asignamos una direccionip a nuestro servidor,con una mascara
por defecto.
Culminada la instalación con éxito, nos deberáaparecer algo similar
a este cuadro de dialogo.
Ahora le damos en OK, y reiniciamos nuestro equipo.

15. 15
Después de cargar el GRUB presionaremos cualquier tecla para
continuar.
A medidaque el equipo va cargando, va arrogando información
hacerca de los servicios que el sistemava cargando. Hasta el
servicio de Firewall.

16. 16
Posteriormente nos logearemos conusuario root, y la contraseña
por defecto de ENDIANque es endian.
Desde un equipo de la red LAN, nos conectaremos al servidor
ENDIAN Firewall, por medio del navegador, y accederasi a la GUI y
poderempesarla configuraciónde forma más facil para el
aqdministrador, en la barra de direccionamiento del navegador
pondremos ladireccionip de nuestro servidor ENDIAN.

17. 17
Nos pide validar el certificado delsitio web visitado para asi poder
accedera la interfaz Web de nuestro ENDIAN para poderlo
administrar.
Configuración básica:
Como podemos ver, nos pide especificarla interfaz WAN a utilizar,
en nuestro caso sera Ethernet estatico, aunque tambien se puede
configurar de manera dinamica, según sus necesidades.

18. 18
Posteriormente,nos permite elegir opciones de DMZ y WI-FI, si se
necesita implementar, en nuestro caso no lo necesitaremos,
entonces dejamos la opcion por defectoninguno.
Ahora especificaremosla red interna LAN de nuestro servidor
Firewall. En nuestro caso será un direccionamiento privado del
rango de IP 192.168.1.1/24

19. 19
Ahora especificamos ladireccionip estatica de la interfaz WAN, que
es una red no confiable. En este caso sera la 172.20.0.54/24
Seguidamente configuraremos nuestrosDNS.

20. 20
Terminada la configuraciónbasica de nuestro cortafuegos,
seleccionaremosla opcionAceptar y Aplicar configuración,esto con
el fin de que el Firewall guarde los cambios que hicimos.
Terminada de guardar nuestra configuración nos deberaaparecer el
siguiente pantallaza:

21. 21
Escribiremosel nombre de usuario y la contraseña para poder
accedery empezar a crear las reglas de acuerdo a las necesidades
de seguridad de nuestra red.
Después de habernos logeado en el sistema, nos muestra la
configuraciónde la WAN y podemosobservarque esta conectada.
NOTA: Debemostener en cuenta que la regla que aplica ENDIAN
por defecto es aceptar,por lo tanto todos los paquetes que salen y
entran desde y hacia nuestra LAN estarán permitidos.
Como en el escenario planteado anteriormente solo nos pide el
hacer que todos los usuarios de nuestra red local, puedan tener
acceso a la red externa (INET).
Para poderdar salida a Internet a la red local, falta con aplicar una
regla de NAT (Redireccionamiento),la cual va a permitir que todos
los host locales puedan tener acceso a la red WAN con una sola IP
publica.
Ahora implementaremos laregla para hacer el respectivo NAT.
Desde nuestra Web administradora, damos clic en cortafuegos,en
traducción de la direcciónde red daremos clic en NAT Fo...

22. 22
Haciendo NAT:
Aquí podemos verque en endian ya viene la regla por defecto de
NAT así que no hay que modificarnada para darle la conexión así a
la red LAN. Ya la red local puede accedera la red externa pasando
por nuestro Firewall.

23. 23
CONCLUSIONES
 La importancia de investigar adecuadamente sobre una
herramienta firewall, conocer su funcionamiento, ventajas,
desventajas, S.O…. es una manera fácil de saber que
herramienta utilizar a la hora de solucionar problemas de
filtrado de paquetes en nuestra red.
 Nos brinda la facilidad de tener un control adecuado de las
conexiones que realicen nuestros usuarios hacia Internet.
 El implementar herramientas bajo licenciamiento libre, es una
de las mejores opciones que tienen los administradores a la
hora de escogerun producto e implementarlo en su red local.
 Reconocimosla ventaja de trabajar con herramientas de
entorno grafico para tareas complejas como son la de crear
reglas de filtrado.
 Se aprendió a diferenciar diferentes clases de herramientas
de Firewall, con el fin de tener mas opciones de
implementacióna la hora de resolver un problema.
 Obtenidos los conocimientos,es hora de ponerlos en práctica.
