Bienvenidos

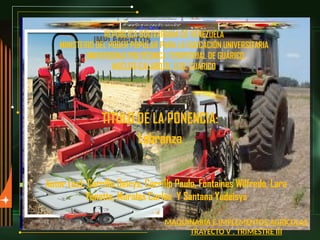

MAQUINARIA E IMPLEMENTOS AGRÍCOLAS
TRAYECTO V . TRIMESTRE III

Autor (es): Carrillo Deirys, Carrillo Paulo, Fontaines Wilfredo, Lara
Yanette, Morales Carlos Y Santana Yudeisys
REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA
UNIVERSIDAD POLITÉCNICA TERRITORIAL DE GUÁRICO
NÚCLEO-CALABOZO, EDO. GUÁRICO
TITULO DE LA PONENCIA:
Labranza

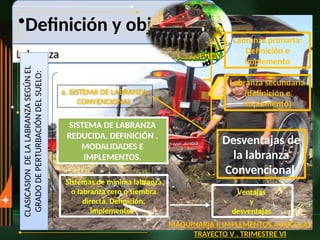

•Definición y objetivos
Labranza
CLASICASION
DE
LA
LABRANZA
SEGÚN
EL
GRADO
DE
PERTURBACIÓN
DEL
SUELO:
a. SISTEMA DE LABRANZA
CONVENCIONAL
Desventajas de
la labranza
Convencional
Labranza secundaria
(definición e
implemento)
Labranza primaria:
Definición e
implemento
SISTEMA DE LABRANZA
REDUCIDA. DEFINICIÓN .
MODALIDADES E
IMPLEMENTOS.
Sistemas de mínima labranza
o labranza cero o siembra
directa. Definición,
implementos
Ventajas
y
desventajas
TRAYECTO V . TRIMESTRE VI

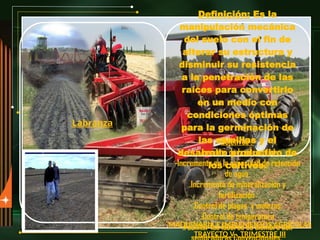

Labranza
Definición: Es la
manipulación mecánica
del suelo con el fin de
alterar su estructura y
disminuir su resistencia
a la penetración de las
raíces para convertirlo
en un medio con
condiciones óptimas
para la germinación de
las semillas y el
desarrollo productivo de
los cultivos.
Objetivos :
-Aumento de la porosidad
-Incremento en la capacidad de retención
de agua
.Incremento de mineralización y
fertilización
.Control de plagas y malezas.
.Control de temperatura
.Facilitar las labores de siembra con

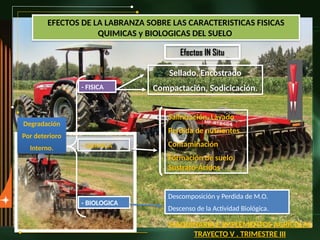

EFECTOS DE LA LABRANZA SOBRE LAS CARACTERISTICAS FISICAS
QUIMICAS y BIOLOGICAS DEL SUELO
Salinización, Lavado
Perdida de nutrientes.
Contaminación
Formación de suelo.
Sustrato-Ácidos.
Descomposición y Perdida de M.O.
Descenso de la Actividad Biológica.
- FISICA
- BIOLOGICA
- QUIMICA
Efectos IN Situ
Degradación
Por deterioro
Interno.
Sellado, Encostrado
Compactación, Sodicicación.

CLASICASION
DE
LA
LABRANZA
SEGÚN
EL
GRADO
DE
PERTURBACIÓN
DEL
SUELO:

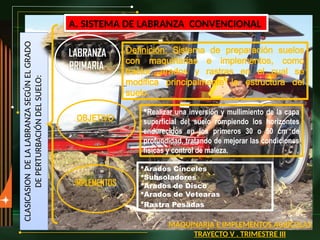

A. SISTEMA DE LABRANZA CONVENCIONAL
LABRANZA
PRIMARIA
OBJETIVO
Definición: Sistema de preparación suelos
con maquinarias e implementos, como
tractor, arados y rastras en el cual se
modifica principalmente la estructura del
suelo.
Arados Cinceles
Subsoladores
Arados de Disco
Arados de Vetearas
Rastra Pesadas
IMPLEMENTOS
Realizar una inversión y mullimiento de la capa
superficial del suelo rompiendo los horizontes
endurecidos en los primeros 30 o 50 cm de
profundidad, tratando de mejorar las condiciones
físicas y control de maleza.

CLASICASION
DE
LA
LABRANZA
SEGÚN
EL
GRADO
DE
PERTURBACIÓN
DEL
SUELO:

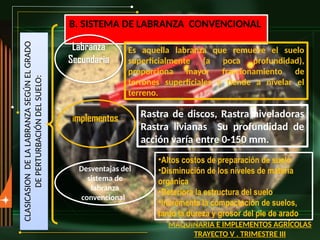

B. SISTEMA DE LABRANZA CONVENCIONAL
Labranza
Secundaria
implementos
Es aquella labranza que remueve el suelo
superficialmente (a poca profundidad),
proporciona mayor fraccionamiento de
terrones superficiales y tiende a nivelar el
terreno.
Rastra de discos, Rastra niveladoras
Rastra livianas Su profundidad de
acción varía entre 0-150 mm.
Desventajas del
sistema de
labranza
convencional
•Altos costos de preparación de suelo
•Disminución de los niveles de materia
orgánica
•Deteriora la estructura del suelo
•Incrementa la compactación de suelos,
tanto la dureza y grosor del pie de arado

CLASICASION
DE
LA
LABRANZA
SEGÚN
EL
GRADO
DE
PERTURBACIÓN
DEL
SUELO:
Definición
Labranza
Reducida
Modalidades
Sistema en el cual las operaciones de labranza
primaria son modificadas conjuntamente con
procedimientos especiales de siembra, de tal
manera que se reduzcan o eliminen las
operaciones de labranza secundaria.
Este sistema se caracteriza por la reducción de
labores; sin embargo, si no hay residuos sobre la
superficie del suelo no se puede llamar de
conservación. Efectuar uno a dos pasos de rastra
de discos, realizar el surcado, hacer la siembra con
sembradora tradicional y suprimir la maleza por
medio de una escarda.
Implementos
•Rastras de discos,
•Surcadores
•sembradoras tradicionales .

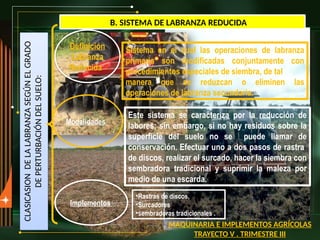

B. SISTEMA DE LABRANZA REDUCIDA

Implementos
CLASICASION
DE
LA
LABRANZA
SEGÚN
EL
GRADO
DE
PERTURBACIÓN
DEL
SUELO:
Subsoladores, Arado de Cincel, Abre surcos
verticales de disco, rodillo, cuchillo rotativo.
Definición
Labranza
Mínima
Es la mínima manipulación que se hace al suelo
para la siembra de la semilla de un cultivo. Exige
que el suelo presente una buena condición física,
química y biológica para el crecimientos de las
raíces.

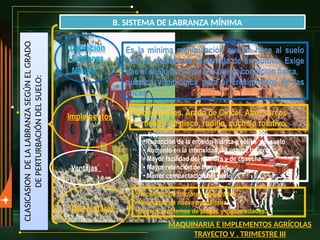

B. SISTEMA DE LABRANZA MÍNIMA
Desventajas
Ventajas
•Necesidad de tractores más grande
•Necesidad de nueva maquinaria
•Nuevos problemas de plagas y enfermedades.
•Reducción de la erosión hídrica y eólica del suelo
• Aumento en la intensidad del uso de la tierra
• Mayor facilidad del siembra y de cosecha
• Mayor retención de humedad
• Menor compactación del suelo

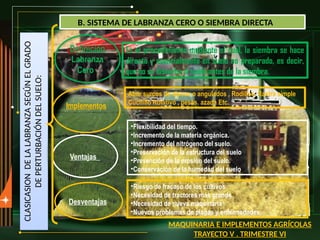

B. SISTEMA DE LABRANZA CERO O SIEMBRA DIRECTA
Definición
Labranza
Cero
Es el procedimiento mediante el cual, la siembra se hace
directa y esencialmente en suelo no preparado, es decir,
que no se disturba el suelo antes de la siembra.
CLASICASION
DE
LA
LABRANZA
SEGÚN
EL
GRADO
DE
PERTURBACIÓN
DEL
SUELO:
•Riesgo de fracaso de los cultivos
•Necesidad de tractores más grande
•Necesidad de nueva maquinaria
•Nuevos problemas de plagas y enfermedades.
Implementos
Ventajas
•Flexibilidad del tiempo.
•Incremento de la materia orgánica.
•Incremento del nitrógeno del suelo.
•Preservación de la estructura del suelo
•Prevención de la erosión del suelo.
•Conservación de la humedad del suelo
Abre surcos de discos o angulados , Rodillos, Rastra simple
Cuchillo Rotativo , pesas. azada Etc.
Desventajas

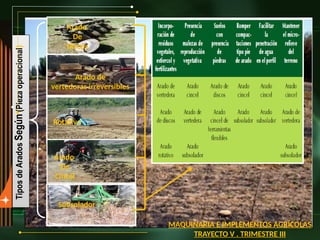

Tipos
de
Arados
Según
(Pieza
operacional)
Arado
De
Discos
Rotativo
Arado
De
Cincel
Subsolador
Arado de
vertedoras irreversibles

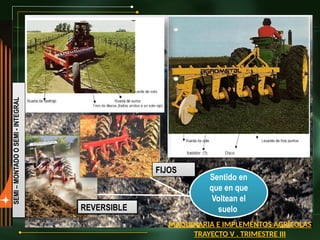

Sentido en
que en que
Voltean el
suelo
REVERSIBLE
FIJOS
SEMI
–
MONTADO
O
SEMI
-
INTEGRAL

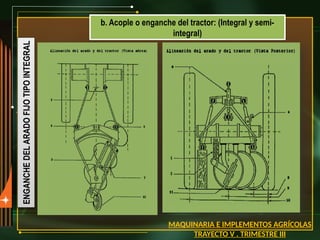

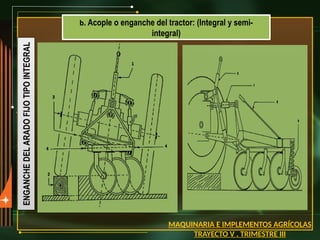

b. Acople o enganche del tractor: (Integral y semi-
integral)
ENGANCHE
DEL
ARADO
FIJO
TIPO
INTEGRAL

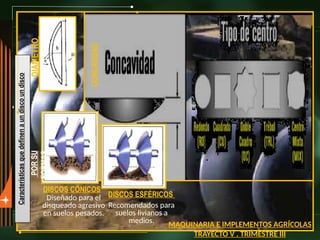

CONCAVIDAD
DISCOS CÓNICOS
DISCOS ESFÉRICOS
Características
que
definen
a
un
disco
un
disco
Diseñado para el
disqueado agresivo
en suelos pesados.
Recomendados para
suelos livianos a
medios.
POR
SU
FORMAS
DIÁMETRO

Características
que
definen
a
un
disco

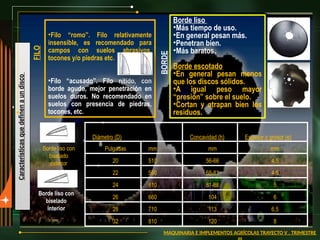

BORDE
Borde liso
•Más tiempo de uso.
•En general pesan más.
•Penetran bien.
•Más baratos.
Borde escotado
•En general pesan menos
que los discos sólidos.
•A igual peso mayor
“presión” sobre el suelo.
•Cortan y atrapan bien los
residuos.
FILO •Filo “romo”. Filo relativamente
insensible, es recomendado para
campos con suelos abrasivos,
tocones y/o piedras etc.
•Filo “acusado”. Filo nítido, con
borde agudo, mejor penetración en
suelos duros. No recomendado en
suelos con presencia de piedras,
tocones, etc.
Diámetro (D) Concavidad (h) Espesor o grosor (e)
Pulgadas mm mm mm
20 510 56-66 4,5
22 560 68-81 4,5
24 610 81-88 5
26 660 104 6
28 710 113 6,5
32 810 120 8
MAQUINARIA E IMPLEMENTOS AGRÍCOLAS TRAYECTO V . TRIMESTRE
Borde liso con
biselado
exterior
Borde liso con
biselado
interior

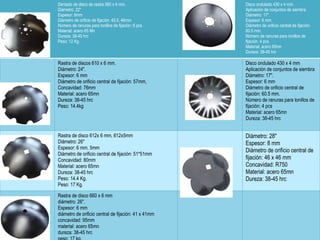

Dentado de disco de rastra 560 x 6 mm.
Diámetro: 22"
Espesor: 6mm
Diámetro de orificio de fijación: 45.5, 46mm
Número de ranuras para tonillos de fijación: 6 pcs
Material: acero 65 Mn
Dureza: 38-45 hrc
Peso: 12 Kg.
Disco ondulado 430 x 4 mm
Aplicación de conjuntos de siembra
Diámetro: 17".
Espesor: 6 mm
Diámetro de orificio central de fijación:
60.5 mm.
Número de ranuras para tonillos de
fijación: 4 pcs
Material: acero 65mn
Dureza: 38-45 hrc
Rastra de discos 610 x 6 mm.
Diámetro: 24".
Espesor: 6 mm
Diámetro de orificio central de fijación: 57mm,
Concavidad: 76mm
Dureza: 38-45 hrc
Peso: 14.4kg
Disco ondulado 430 x 4 mm
Aplicación de conjuntos de siembra
Diámetro: 17".
Espesor: 6 mm
Diámetro de orificio central de
fijación: 60.5 mm.
Número de ranuras para tonillos de
fijación: 4 pcs
Dureza: 38-45 hrc
Rastra de disco 612x 6 mm, 612x5mm
Diámetro: 26"
Espesor: 6 mm, 5mm
Diámetro de orificio central de fijación: 51*51mm
Concavidad: 80mm
Dureza: 38-45 hrc
Peso: 14.4 Kg.
Peso: 17 Kg.
Diámetro: 28"
Espesor: 8 mm
Diámetro de orificio central de
fijación: 46 x 46 mm
Concavidad: R750
Dureza: 38-45 hrc
Rastra de disco 660 x 6 mm
diámetro: 26".
Espesor: 6 mm
diámetro de orificio central de fijación: 41 x 41mm
concavidad: 95mm
material: acero 65mn
dureza: 38-45 hrc

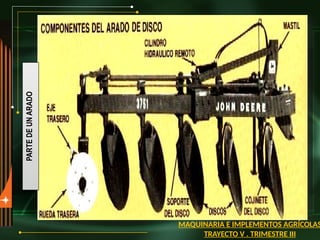

PARTE
DE
UN
ARADO

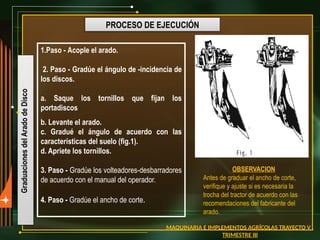

Graduaciones
del
Arado
de
Disco PROCESO DE EJECUCIÓN
1.Paso - Acople el arado.
2. Paso - Gradúe el ángulo de -incidencia de
los discos.
a. Saque los tornillos que fijan los
portadiscos
b. Levante el arado.
c. Gradué el ángulo de acuerdo con las
características del suelo (fig.1).
d. Apriete los tornillos.
3. Paso - Gradúe los volteadores-desbarradores
de acuerdo con el manual del operador.
4. Paso - Gradúe el ancho de corte.
OBSERVACION
Antes de graduar el ancho de corte,
verifique y ajuste si es necesaria la
trocha del tractor de acuerdo con las
recomendaciones del fabricante del
arado.
MAQUINARIA E IMPLEMENTOS AGRÍCOLAS TRAYECTO V .
TRIMESTRE III

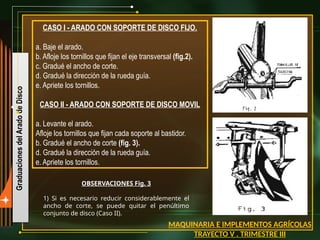

CASO I - ARADO CON SOPORTE DE DISCO FIJO.
a. Baje el arado.
b. Afloje los tornillos que fijan el eje transversal (fig.2).
c. Gradué el ancho de corte.
d. Gradué la dirección de la rueda guía.
e. Apriete los tornillos.
CASO II - ARADO CON SOPORTE DE DISCO MOVIL
a. Levante el arado.
Afloje los tornillos que fijan cada soporte al bastidor.
b. Gradué el ancho de corte (fig. 3).
d. Gradué la dirección de la rueda guía.
e. Apriete los tornillos.
OBSERVACIONES Fig. 3
1) Si es necesario reducir considerablemente el
ancho de corte, se puede quitar el penúltimo
conjunto de disco (Caso II).
Graduaciones
del
Arado
de
Disco

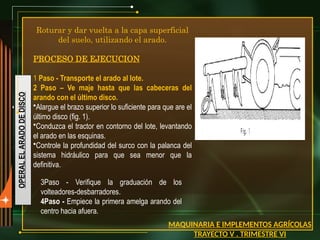

Roturar y dar vuelta a la capa superficial
del suelo, utilizando el arado.
PROCESO DE EJECUCION
1 Paso - Transporte el arado al lote.
2 Paso – Ve maje hasta que las cabeceras del
arando con el último disco.
•Alargue el brazo superior lo suficiente para que are el
último disco (fig. 1).
•Conduzca el tractor en contorno del lote, levantando
el arado en las esquinas.
•Controle la profundidad del surco con la palanca del
sistema hidráulico para que sea menor que la
definitiva.
3Paso - Verifique la graduación de los
volteadores-desbarradores.
4Paso - Empiece la primera amelga arando del
centro hacia afuera.
OPERAL
EL
ARADO
DE
DISCO

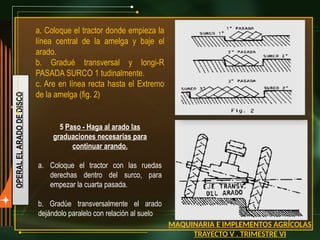

a. Coloque el tractor donde empieza la
línea central de la amelga y baje el
arado.
b. Gradué transversal y longi-R
PASADA SURCO 1 tudinalmente.
c. Are en línea recta hasta el Extremo
de la amelga (fig. 2)
5 Paso - Haga al arado las
graduaciones necesarias para
continuar arando.
a. Coloque el tractor con las ruedas
derechas dentro del surco, para
empezar la cuarta pasada.
b. Gradúe transversalmente el arado
dejándolo paralelo con relación al suelo
OPERAL
EL
ARADO
DE
DISCO

Gracias por Su
Atención…

maquinarias agricolas, e implementos agricolas

Más contenido relacionado

Similar a maquinarias agricolas, e implementos agricolas

Último

maquinarias agricolas, e implementos agricolas
