La labranza convencional implica el laboreo del suelo con maquinaria como arados que cortan e invierten parcialmente los primeros 15 cm del suelo. Tiene ventajas como eliminar malezas y plagas, pero también desventajas como dejar el suelo expuesto a la erosión y compactarlo. La maquinaria común incluye rastras, arados de vertedera y de discos, los cuales preparan el suelo de diferentes formas. El rotavitor es una herramienta que incorpora, pica y subsuela el suelo en un solo paso.

1. LABRANZA
CONVENCIONAL
Presentado por : Rosa Melo Rico
Elver Gomez Torba
Lucia Bustos Rico
Armando Tapia

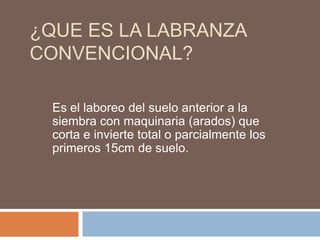

2. ¿QUE ES LA LABRANZA
CONVENCIONAL?
Es el laboreo del suelo anterior a la
siembra con maquinaria (arados) que
corta e invierte total o parcialmente los
primeros 15cm de suelo.

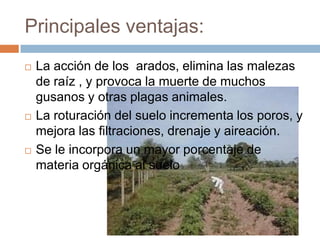

4. Principales ventajas:
 La acción de los arados, elimina las malezas
de raíz , y provoca la muerte de muchos
gusanos y otras plagas animales.
 La roturación del suelo incrementa los poros, y
mejora las filtraciones, drenaje y aireación.
 Se le incorpora un mayor porcentaje de
materia orgánica al suelo

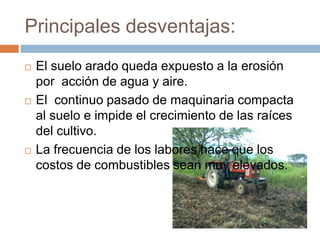

5. Principales desventajas:
 El suelo arado queda expuesto a la erosión
por acción de agua y aire.
 El continuo pasado de maquinaria compacta
al suelo e impide el crecimiento de las raíces
del cultivo.
 La frecuencia de los labores hace que los
costos de combustibles sean muy elevados.

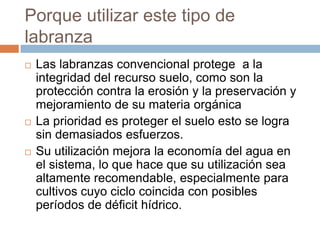

6. Porque utilizar este tipo de
labranza
 Las labranzas convencional protege a la
integridad del recurso suelo, como son la
protección contra la erosión y la preservación y
mejoramiento de su materia orgánica
 La prioridad es proteger el suelo esto se logra
sin demasiados esfuerzos.
 Su utilización mejora la economía del agua en
el sistema, lo que hace que su utilización sea
altamente recomendable, especialmente para
cultivos cuyo ciclo coincida con posibles
períodos de déficit hídrico.

7. Porque mover la tierra
 Incorporación de Materia Orgánica
 Mejor drenaje de agua
 Mejor descomposición de rastrojos y malezas
 Control de insectos enemigos del cultivo.

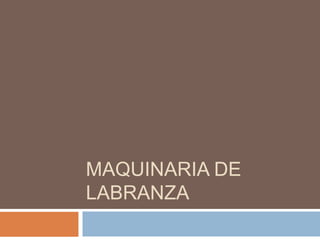

9. MAQUINARIA DE
LABRANZA

10. Implementos para la preparación
de suelos
 Son herramientas especificas que se acoplan
al tractor para así aprovechar su potencial para
realizar una actividad determinada

11. Se caracterizan principalmente
 Por la labor que realizan
 Por el tipo de acople tractor – implemento
 Por la forma como aprovecha la potencia
 Por su capacidad de trabajo

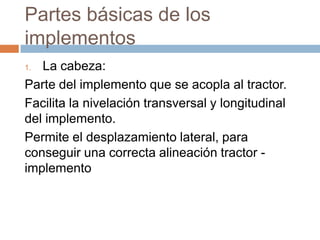

12. Partes básicas de los
implementos
1. La cabeza:
Parte del implemento que se acopla al tractor.
Facilita la nivelación transversal y longitudinal
del implemento.
Permite el desplazamiento lateral, para
conseguir una correcta alineación tractor -
implemento

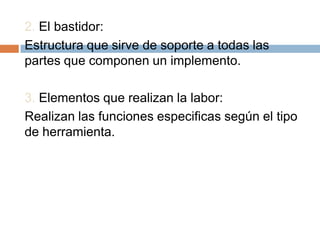

13. 2. El bastidor:
Estructura que sirve de soporte a todas las
partes que componen un implemento.
3. Elementos que realizan la labor:
Realizan las funciones especificas según el tipo
de herramienta.

14. 4. Aditamentos:
Partes construidas como equipo opcional para:
 Mejorar la calidad de la labor
 Facilitar hacer dos o mas labores simultaneas
 Proteger partes del implemento

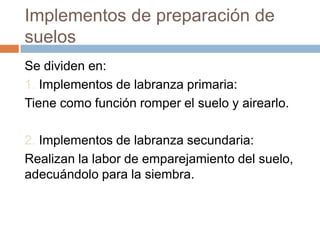

15. Implementos de preparación de
suelos
Se dividen en:
1. Implementos de labranza primaria:
Tiene como función romper el suelo y airearlo.
2. Implementos de labranza secundaria:
Realizan la labor de emparejamiento del suelo,
adecuándolo para la siembra.

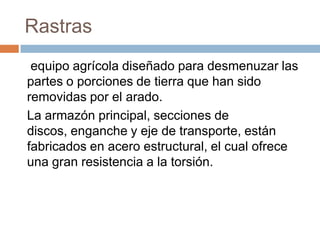

16. Rastras
equipo agrícola diseñado para desmenuzar las
partes o porciones de tierra que han sido
removidas por el arado.
La armazón principal, secciones de
discos, enganche y eje de transporte, están
fabricados en acero estructural, el cual ofrece
una gran resistencia a la torsión.

17. Tipos de rastras
 1. Rastra de acción simple. Esta
herramienta fue una de las primeras en
usarse. Esta formada por dos cuerpos
opuestos en forma de V abierta, de manera
que los discos se oponen por sus lados
convexos. Cada cuerpo tiene de 6 a 20
discos de diámetros que van desde 45 a 55
cm de diámetro separados a unos 15 cm
entre sí.

18.  2. Rastra de acción doble o
tándem. Se diferencia por que posee
dos cuerpos de acción trasera
opuestos que lanzan la tierra hacia
adentro. Cada cuerpo tiene de 6 a 20
discos con un diámetro de 45 a 56
cm, con un peso de 25 a 30 kilos por
disco.

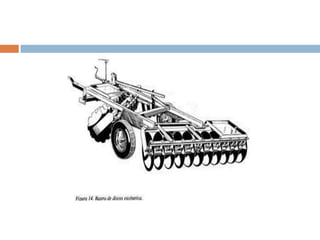

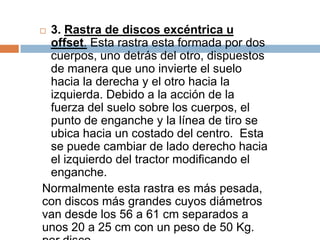

19. 3. Rastra de discos excéntrica u
offset. Esta rastra esta formada por dos
cuerpos, uno detrás del otro, dispuestos
de manera que uno invierte el suelo
hacia la derecha y el otro hacia la
izquierda. Debido a la acción de la
fuerza del suelo sobre los cuerpos, el
punto de enganche y la línea de tiro se
ubica hacia un costado del centro. Esta
se puede cambiar de lado derecho hacia
el izquierdo del tractor modificando el
enganche.
Normalmente esta rastra es más pesada,
con discos más grandes cuyos diámetros
van desde los 56 a 61 cm separados a
unos 20 a 25 cm con un peso de 50 Kg.

21. ARADO DE
VERTEDERA

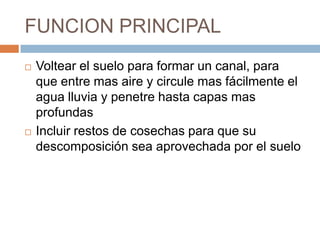

22. FUNCION PRINCIPAL
 Voltear el suelo para formar un canal, para
que entre mas aire y circule mas fácilmente el
agua lluvia y penetre hasta capas mas
profundas
 Incluir restos de cosechas para que su
descomposición sea aprovechada por el suelo

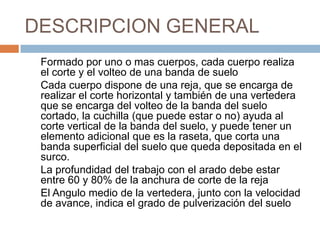

23. DESCRIPCION GENERAL
Formado por uno o mas cuerpos, cada cuerpo realiza
el corte y el volteo de una banda de suelo
Cada cuerpo dispone de una reja, que se encarga de
realizar el corte horizontal y también de una vertedera
que se encarga del volteo de la banda del suelo
cortado, la cuchilla (que puede estar o no) ayuda al
corte vertical de la banda del suelo, y puede tener un
elemento adicional que es la raseta, que corta una
banda superficial del suelo que queda depositada en el
surco.
La profundidad del trabajo con el arado debe estar
entre 60 y 80% de la anchura de corte de la reja
El Angulo medio de la vertedera, junto con la velocidad
de avance, indica el grado de pulverización del suelo

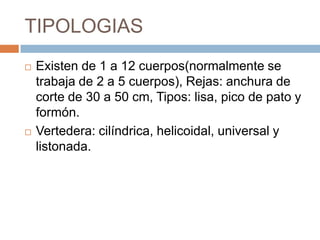

24. TIPOLOGIAS
 Existen de 1 a 12 cuerpos(normalmente se
trabaja de 2 a 5 cuerpos), Rejas: anchura de
corte de 30 a 50 cm, Tipos: lisa, pico de pato y
formón.
 Vertedera: cilíndrica, helicoidal, universal y
listonada.

25. ARADO DE VERTEDERA

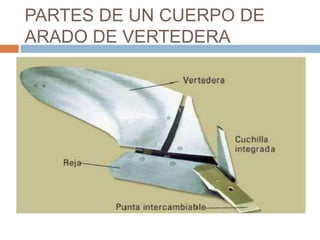

26. PARTES DE UN CUERPO DE
ARADO DE VERTEDERA

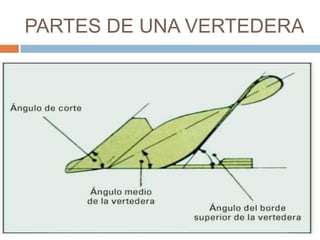

27. PARTES DE UNA VERTEDERA

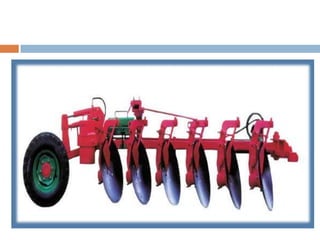

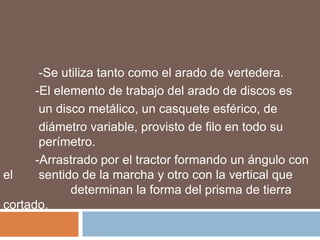

30. -Se utiliza tanto como el arado de vertedera.
-El elemento de trabajo del arado de discos es
un disco metálico, un casquete esférico, de
diámetro variable, provisto de filo en todo su
perímetro.
-Arrastrado por el tractor formando un ángulo con
el sentido de la marcha y otro con la vertical que
determinan la forma del prisma de tierra
cortado.

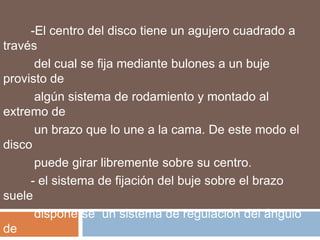

31. -El centro del disco tiene un agujero cuadrado a
través
del cual se fija mediante bulones a un buje
provisto de
algún sistema de rodamiento y montado al
extremo de
un brazo que lo une a la cama. De este modo el
disco
puede girar libremente sobre su centro.
- el sistema de fijación del buje sobre el brazo
suele
disponerse un sistema de regulación del ángulo
de

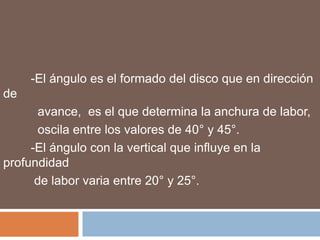

32. -El ángulo es el formado del disco que en dirección
de
avance, es el que determina la anchura de labor,
oscila entre los valores de 40° y 45°.
-El ángulo con la vertical que influye en la
profundidad
de labor varia entre 20° y 25°.

33. -El arado de disco va provisto en cada uno de sus
cuerpos de un elemento rascador, que impide que
se adhiera la tierra al disco, puede regularse
dependiendo del tipo de suelo.
-Todos los arados de disco llevan una rueda
posterior
estabilizadora, trabaja en el ultimo surco, tiene una
inclinación opuesta al de los discos que compensa
el
esfuerzo de tracción de los discos.

34. VENTAJAS DEL ARADO DE DISCO
-En terrenos muy pedregosos (con riesgo de
enganchones, el disco, al girar, pasa por encima
del
obstáculo, resultando una labor mas rápida.
-En terrenos muy compactos, con su rozamiento
longitudinal, le exige un poco menos de potencia a
la barra.
-Para los terrenos arenosos, al repartir el desgaste
en
una zona de trabajo muy amplia, los gastos de
mantenimiento son mucho menores.

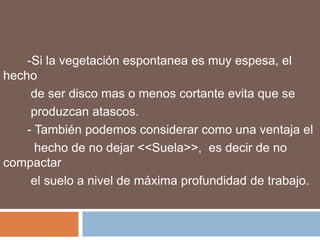

35. -Si la vegetación espontanea es muy espesa, el
hecho
de ser disco mas o menos cortante evita que se
produzcan atascos.
- También podemos considerar como una ventaja el
hecho de no dejar <<Suela>>, es decir de no
compactar
el suelo a nivel de máxima profundidad de trabajo.

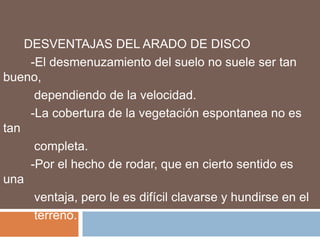

36. DESVENTAJAS DEL ARADO DE DISCO
-El desmenuzamiento del suelo no suele ser tan
bueno,
dependiendo de la velocidad.
-La cobertura de la vegetación espontanea no es
tan
completa.
-Por el hecho de rodar, que en cierto sentido es
una
ventaja, pero le es difícil clavarse y hundirse en el
terreno.

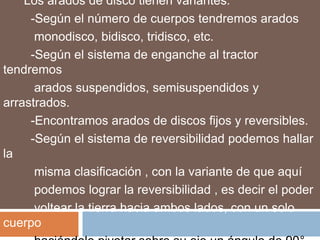

37. Los arados de disco tienen variantes:
-Según el número de cuerpos tendremos arados
monodisco, bidisco, tridisco, etc.
-Según el sistema de enganche al tractor
tendremos
arados suspendidos, semisuspendidos y
arrastrados.
-Encontramos arados de discos fijos y reversibles.
-Según el sistema de reversibilidad podemos hallar
la
misma clasificación , con la variante de que aquí
podemos lograr la reversibilidad , es decir el poder
voltear la tierra hacia ambos lados, con un solo
cuerpo

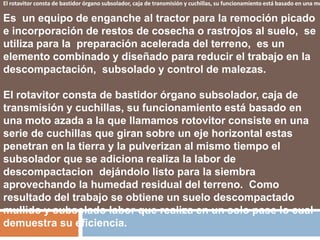

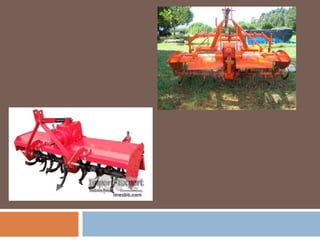

40. El rotavitor consta de bastidor órgano subsolador, caja de transmisión y cuchillas, su funcionamiento está basado en una mo
Es un equipo de enganche al tractor para la remoción picado
e incorporación de restos de cosecha o rastrojos al suelo, se
utiliza para la preparación acelerada del terreno, es un
elemento combinado y diseñado para reducir el trabajo en la
descompactación, subsolado y control de malezas.
El rotavitor consta de bastidor órgano subsolador, caja de
transmisión y cuchillas, su funcionamiento está basado en
una moto azada a la que llamamos rotovitor consiste en una
serie de cuchillas que giran sobre un eje horizontal estas
penetran en la tierra y la pulverizan al mismo tiempo el
subsolador que se adiciona realiza la labor de
descompactacion dejándolo listo para la siembra
aprovechando la humedad residual del terreno. Como
resultado del trabajo se obtiene un suelo descompactado
mullido y subsolado labor que realiza en un solo pase lo cual
demuestra su eficiencia.
