Sistema de protección contra incendios
mediante agua nebulizada

PARTE 1 PARTE 2 PARTE 3 PARTE 4

Marioff Group ¿Qué es HI-FOG® ¿Por qué
HI-FOG® ? Aplicaciones HI-FOG ®?

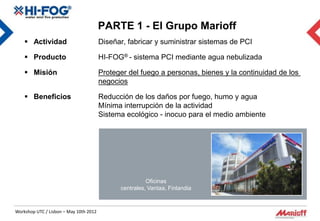

PARTE 1 - El Grupo Marioff
 Actividad Diseñar, fabricar y suministrar sistemas de PCI

 Producto HI-FOG® - sistema PCI mediante agua nebulizada

 Misión Proteger del fuego a personas, bienes y la continuidad de los
negocios

 Beneficios Reducción de los daños por fuego, humo y agua
Mínima interrupción de la actividad
Sistema ecológico - inocuo para el medio ambiente

Oficinas
centrales, Vantaa, Finlandia

Workshop UTC / Lisbon – May 10th 2012

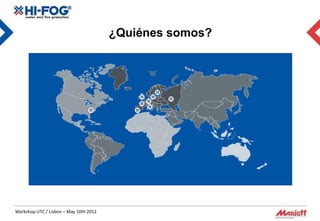

¿Quiénes somos?

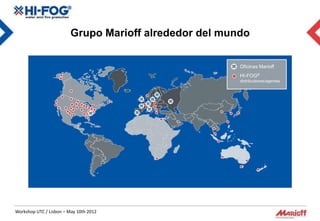

Grupo Marioff alrededor del mundo

Oficinas Marioff
HI-FOG®
distribuidores/agentes
distributors/agents

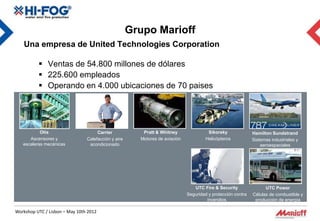

Grupo Marioff
Una empresa de United Technologies Corporation

 Ventas de 54.800 millones de dólares
 225.600 empleados
 Operando en 4.000 ubicaciones de 70 paises

Otis Carrier Pratt & Whitney Sikorsky Hamilton Sundstrand
Ascensores y Calefacción y aire Motores de aviación Helicópteros Sistemas industriales y
escaleras mecánicas acondicionado aeroespaciales

UTC Fire & Security UTC Power
Seguridad y protección contra Células de combustible y
incendios producción de energía

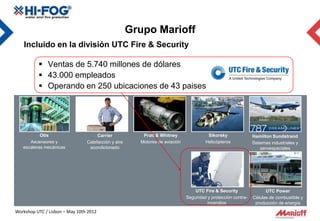

Grupo Marioff
Incluido en la división UTC Fire & Security

 Ventas de 5.740 millones de dólares
 43.000 empleados
 Operando en 250 ubicaciones de 43 paises

Ascensores y Calefacción y aire Motores de aviación Helicópteros Sistemas industriales y
escaleras mecánicas acondicionado aeroespaciales
Elevators, escalators Heating, air -conditioning Aircraft engines Helicopters Aerospace, industrial systems

Seguridad y protección contra- Células de combustible y
Fire safety, security solutions Power systems, fuel cells
incendios producción de energía

PARTE 2A
¿Qué es HI-FOG®?

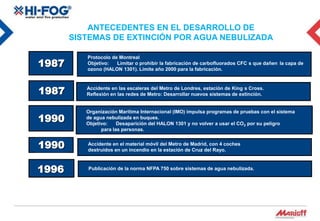

ANTECEDENTES EN EL DESARROLLO DE
SISTEMAS DE EXTINCIÓN POR AGUA NEBULIZADA

Protocolo de Montreal
1987 Objetivo: Limitar o prohibir la fabricación de carbofluorados CFC s que dañen la capa de
ozono (HALON 1301). Límite año 2000 para la fabricación.

1987 Accidente en las escaleras del Metro de Londres, estación de King s Cross.
Reflexión en las redes de Metro: Desarrollar nuevos sistemas de extinción.

Organización Marítima Internacional (IMO) impulsa programas de pruebas con el sistema
1990 de agua nebulizada en buques.
Objetivo: Desaparición del HALON 1301 y no volver a usar el CO2 por su peligro
para las personas.

1990 Accidente en el material móvil del Metro de Madrid, con 4 coches
destruidos en un incendio en la estación de Cruz del Rayo.

1996 Publicación de la norma NFPA 750 sobre sistemas de agua nebulizada.

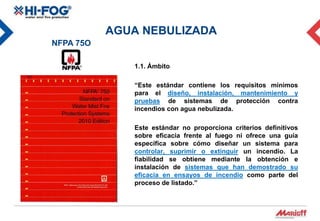

AGUA NEBULIZADA
NFPA 75O

1.1. Ámbito

“Este estándar contiene los requisitos mínimos
para el diseño, instalación, mantenimiento y
pruebas de sistemas de protección contra
incendios con agua nebulizada.

Este estándar no proporciona criterios definitivos
sobre eficacia frente al fuego ni ofrece una guía
específica sobre cómo diseñar un sistema para
controlar, suprimir o extinguir un incendio. La
fiabilidad se obtiene mediante la obtención e
instalación de sistemas que han demostrado su
eficacia en ensayos de incendio como parte del
proceso de listado.”

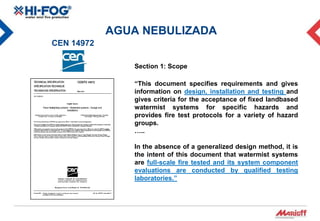

AGUA NEBULIZADA
CEN 14972

Section 1: Scope

“This document specifies requirements and gives
information on design, installation and testing and
gives criteria for the acceptance of fixed landbased
watermist systems for specific hazards and
provides fire test protocols for a variety of hazard
groups.
…..

In the absence of a generalized design method, it is
the intent of this document that watermist systems
are full-scale fire tested and its system component
evaluations are conducted by qualified testing
laboratories.”

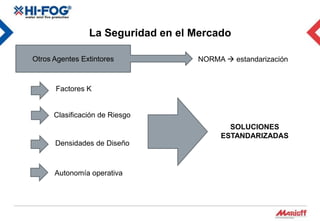

La Seguridad en el Mercado

Otros Agentes Extintores NORMA  estandarización

Factores K

Clasificación de Riesgo
SOLUCIONES
ESTANDARIZADAS
Densidades de Diseño

Autonomía operativa


Agente Extintor “X”

Norma

A = B = C = D

Diseños estandarizados o normalizados


Agua Nebulizada

Norma

A = B = C = D

Performance Based Design

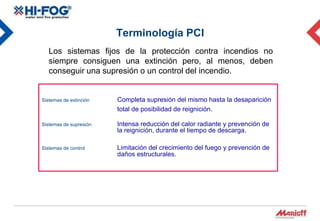

Terminología PCI
Los sistemas fijos de la protección contra incendios no
siempre consiguen una extinción pero, al menos, deben
conseguir una supresión o un control del incendio.

Sistemas de extinción Completa supresión del mismo hasta la desaparición
total de posibilidad de reignición.

Sistemas de supresión Intensa reducción del calor radiante y prevención de
la reignición, durante el tiempo de descarga.

Sistemas de control Limitación del crecimiento del fuego y prevención de
daños estructurales.

¿Qué es HI-FOG®?

HI-FOG® es un sistema desarrollado
de protección contra- patentado por Marioff
incendios mediante agua fabricado
nebulizada suministrado

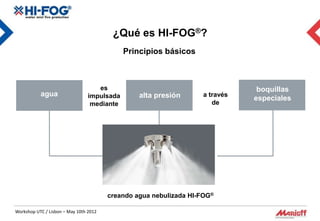

¿Qué es HI-FOG®?
Principios básicos

es boquillas
agua impulsada alta presión a través
especiales
mediante de

creando agua nebulizada HI-FOG®

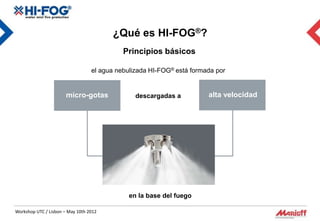

¿Qué es HI-FOG®?
Principios básicos

el agua nebulizada HI-FOG® está formada por

micro-gotas descargadas a alta velocidad

en la base del fuego

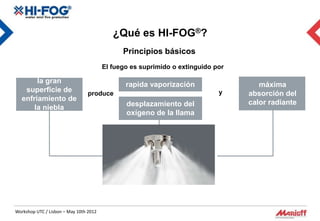

¿Qué es HI-FOG®?
Principios básicos
El fuego es suprimido o extinguido por

la gran rapida vaporización máxima
superficie de y
produce absorción del
enfriamiento de
desplazamiento del calor radiante
la niebla
oxígeno de la llama

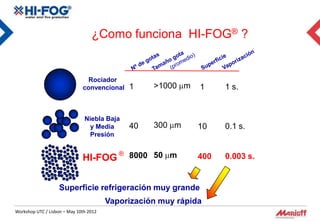

¿Como funciona HI-FOG® ?

Rociador
convencional 1 >1000 m 1 1 s.

Niebla Baja
y Media 40 300 m 10 0.1 s.
Presión

HI-FOG ® 8000 50 m 400 0.003 s.

Superficie refrigeración muy grande
Vaporización muy rápida

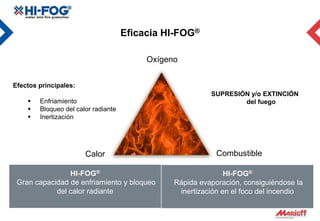

Eficacia HI-FOG®

Oxígeno

Efectos principales:
SUPRESIÓN y/o EXTINCIÓN
 Enfriamiento del fuego
 Bloqueo del calor radiante
 Inertización

Calor Combustible

HI-FOG® HI-FOG®
Gran capacidad de enfriamiento y bloqueo Rápida evaporación, consiguiéndose la
del calor radiante inertización en el foco del incendio

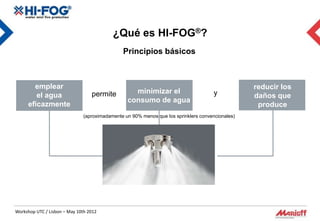

¿Qué es HI-FOG®?
Principios básicos

emplear reducir los
permite minimizar el y
el agua daños que
consumo de agua
eficazmente produce
(aproximadamente un 90% menos que los sprinklers convencionales)


PARTE 2B

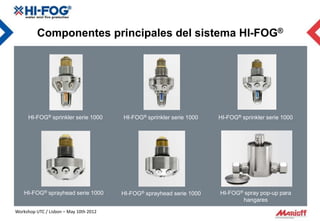

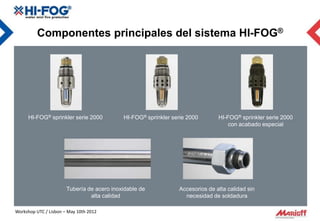

Componentes principales del sistema HI-FOG®



HI-FOG® sprinkler serie 1000 HI-FOG® sprinkler serie 1000 HI-FOG® sprinkler serie 1000

HI-FOG® sprayhead serie 1000 HI-FOG® sprayhead serie 1000 HI-FOG® spray pop-up para
hangares


HI-FOG® sprinkler serie 2000 HI-FOG® sprinkler serie 2000 HI-FOG® sprinkler serie 2000
con acabado especial

Tubería de acero inoxidable de Accesorios de alta calidad sin
alta calidad necesidad de soldadura



Válvulas
Diferentes tipos para
diferentes aplicaciones

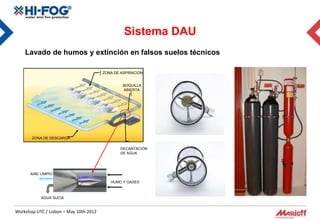

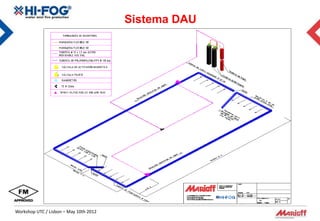

Sistema DAU
Lavado de humos y extinción en falsos suelos técnicos

ZONA DE ASPIRACION

BOQUILLA
ABIERTA

ZONA DE DESCARGA

DECANTACIÓN
DE AGUA

AIRE LIMPIO

HUMO Y GASES

AGUA SUCIA


Sistema DAU

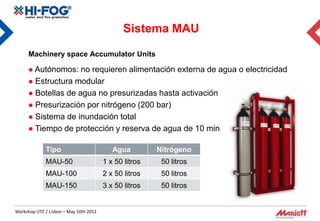

Sistema MAU

Machinery space Accumulator Units

 Autónomos: no requieren alimentación externa de agua o electricidad
 Estructura modular
 Botellas de agua no presurizadas hasta activación
 Presurización por nitrógeno (200 bar)
 Sistema de inundación total
 Tiempo de protección y reserva de agua de 10 min

Tipo Agua Nitrógeno
MAU-50 1 x 50 litros 50 litros

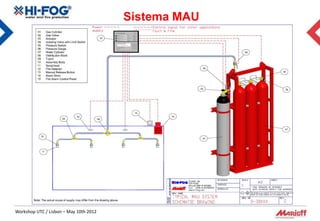

Sistema MAU


Sistema MAU
Aprobaciones:

 FM para espacios de maquinaria hasta 260 m³
 VdS para espacios de maquinaria hasta 260 m³
 Aprobaciones locales (Hong Kong, New York, etc.)

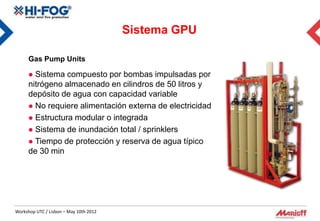

Sistema GPU

Gas Pump Units

 Sistema compuesto por bombas impulsadas por
nitrógeno almacenado en cilindros de 50 litros y
depósito de agua con capacidad variable
 No requiere alimentación externa de electricidad
 Estructura modular o integrada
 Sistema de inundación total / sprinklers
 Tiempo de protección y reserva de agua típico
de 30 min

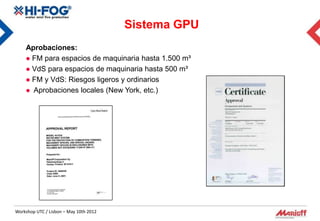

Sistema GPU


Sistema GPU
Aprobaciones:
 FM para espacios de maquinaria hasta 1.500 m³
 VdS para espacios de maquinaria hasta 500 m³
 FM y VdS: Riesgos ligeros y ordinarios
 Aprobaciones locales (New York, etc.)

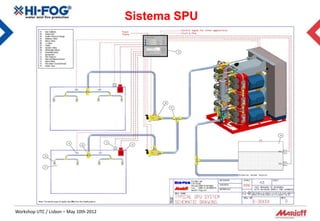

Sistema SPU

Sprinkler Pump Unit - SPU

 Sistema impulsado por bombas de alta presión
accionadas por motor eléctrico
 Descarga continua y estable de agua
 Presión de salida máxima 140 bar
 Suministro externo de energía
 Sistema de inundación total / sprinklers
 Tiempo de protección y reserva de agua típico
de 30 min

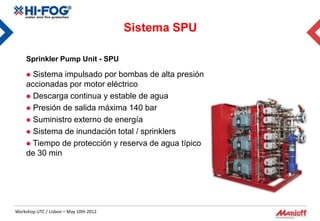

Sistema SPU

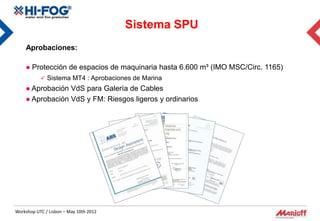

Sistema SPU
Aprobaciones:

 Protección de espacios de maquinaria hasta 6.600 m³ (IMO MSC/Circ. 1165)
 Sistema MT4 : Aprobaciones de Marina
 Aprobación VdS para Galería de Cables
 Aprobación VdS y FM: Riesgos ligeros y ordinarios

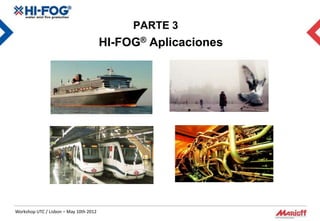

PARTE 3
HI-FOG® Aplicaciones


Referencias HI-FOG® en marina

Cruceros Yates de lujo Ropax ferrys

Buques militares Plataformas Offshore Buques de carga


HI-FOG® - Aplicaciones de edificación & construcción

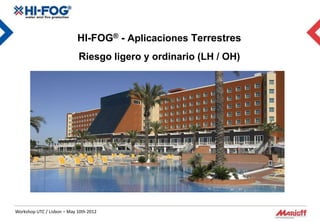

HI-FOG® - Aplicaciones Terrestres
Riesgo ligero y ordinario (LH / OH)

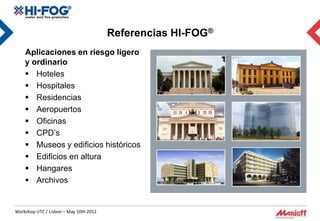

Referencias HI-FOG®
Aplicaciones en riesgo ligero
y ordinario
 Hoteles
 Hospitales
 Residencias
 Aeropuertos
 Oficinas
 CPD’s
 Museos y edificios históricos
 Edificios en altura

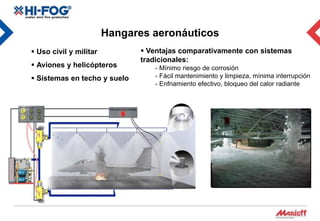

 Hangares
 Archivos

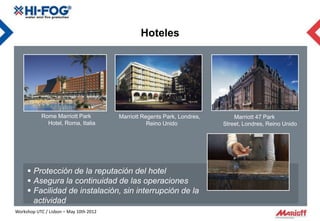

Hoteles

Rome Marriott Park Marriott Regents Park, Londres, Marriott 47 Park
Hotel, Roma, Italia Reino Unido Street, Londres, Reino Unido

 Protección de la reputación del hotel
 Asegura la continuidad de las operaciones
 Facilidad de instalación, sin interrupción de la
actividad

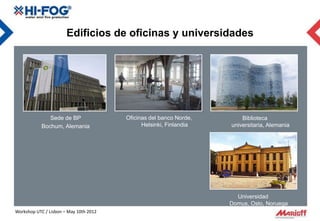

Edificios de oficinas y universidades

Sede de BP Oficinas del banco Norde, Biblioteca
Bochum, Alemania Helsinki, Finlandia universitaria, Alemania

Universidad
Domus, Oslo, Noruega

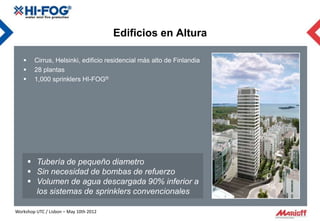

Edificios en Altura

 Cirrus, Helsinki, edificio residencial más alto de Finlandia
 28 plantas
 1,000 sprinklers HI-FOG®

 Tubería de pequeño diametro
 Sin necesidad de bombas de refuerzo
 Volumen de agua descargada 90% inferior a
los sistemas de sprinklers convencionales

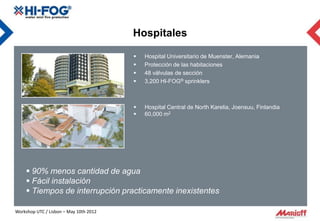

Hospitales

 Hospital Universitario de Muenster, Alemania
 Protección de las habitaciones
 48 válvulas de sección
 3,200 HI-FOG® sprinklers

 Hospital Central de North Karelia, Joensuu, Finlandia
 60,000 m2

 90% menos cantidad de agua
 Fácil instalación
 Tiempos de interrupción practicamente inexistentes

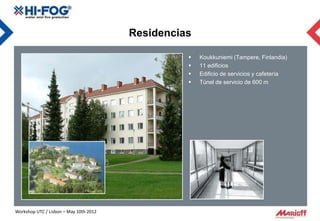

Residencias

 Koukkuniemi (Tampere, Finlandia)
 11 edificios
 Edificio de servicios y cafetería
 Túnel de servicio de 600 m

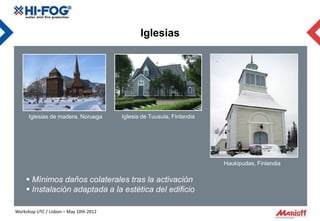

Iglesias

Iglesias de madera, Noruega Iglesia de Tuusula, Finlandia

Haukipudas, Finlandia

 Mínimos daños colaterales tras la activación
 Instalación adaptada a la estética del edificio

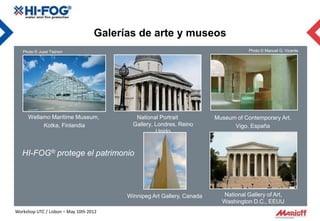

Galerías de arte y museos
Photo © Jussi Tiainen Photo © Manuel G. Vicente

Wellamo Maritime Museum, National Portrait Museum of Contemporary Art,
Kotka, Finlandia Gallery, Londres, Reino Vigo, España
Unido

HI-FOG® protege el patrimonio

Winnipeg Art Gallery, Canada National Gallery of Art,
Washington D.C., EEUU

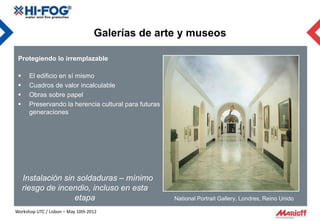

Galerías de arte y museos

Protegiendo lo irremplazable

 El edificio en sí mismo
 Cuadros de valor incalculable
 Obras sobre papel
 Preservando la herencia cultural para futuras
generaciones

Instalación sin soldaduras – mínimo
riesgo de incendio, incluso en esta
etapa National Portrait Gallery, Londres, Reino Unido

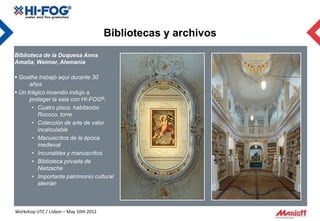

Bibliotecas y archivos
Biblioteca de la Duquesa Anna
Amalia, Weimar, Alemania

 Goethe trabajó aquí durante 30
años
 Un trágico incendio indujo a
proteger la sala con HI-FOG®:
• Cuatro pisos, habitación
Rococo, torre
• Colección de arte de valor
incalculable
• Manuscritos de la época
medieval
• Incunables y manuscritos
• Biblioteca privada de
Nietzsche
• Importante patrimonio cultural
alemán

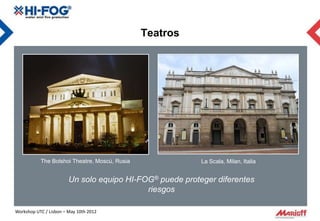

Teatros

The Bolshoi Theatre, Moscú, Rusia La Scala, Milan, Italia

Un solo equipo HI-FOG® puede proteger diferentes
riesgos


Centros de Proceso de Datos (CPD)

Data Hotel CX2, Kuala Lumpur, Malasia
 Suministra servicios a empresas
 Dos alas interconectadas de 5 y 6 plantas
 Todo el recinto está protegido con HI-FOG®
 9.000 m² de servidores
 Generadores de emergencia
 Salas UPS (SAI)
 Oficinas, pasillos, etc.
 2,800 HI-FOG® sprinklers

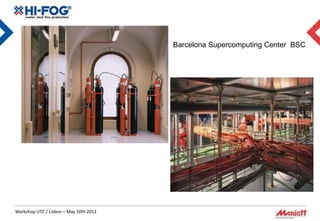

Barcelona Supercomputing Center BSC

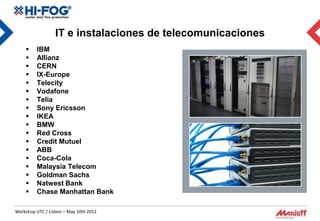

IT e instalaciones de telecomunicaciones
 IBM
 Allianz
 CERN
 IX-Europe
 Telecity
 Vodafone
 Telia
 Sony Ericsson
 IKEA
 BMW
 Red Cross
 Credit Mutuel
 ABB
 Coca-Cola
 Malaysia Telecom
 Goldman Sachs
 Natwest Bank
 Chase Manhattan Bank

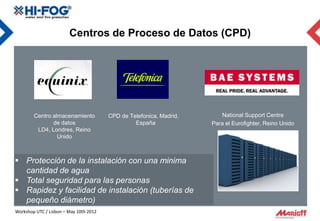

Centros de Proceso de Datos (CPD)

Centro almacenamiento CPD de Telefonica, Madrid, National Support Centre
de datos España Para el Eurofighter, Reino Unido
LD4, Londres, Reino
Unido

 Protección de la instalación con una minima
cantidad de agua
 Total seguridad para las personas
 Rapidez y facilidad de instalación (tuberías de
pequeño diámetro)

HI-FOG® - Aplicaciones de industria & energía

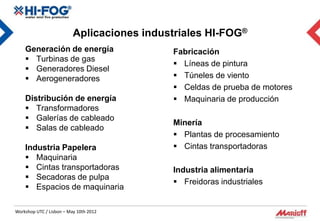

Aplicaciones industriales HI-FOG®
Generación de energía Fabricación
 Turbinas de gas
 Líneas de pintura
 Generadores Diesel
 Aerogeneradores  Túneles de viento
 Celdas de prueba de motores
Distribución de energía  Maquinaria de producción
 Transformadores
 Galerías de cableado
Minería
 Salas de cableado
 Plantas de procesamiento
Industria Papelera  Cintas transportadoras
 Maquinaria
 Cintas transportadoras Industria alimentaria
 Secadoras de pulpa
 Freidoras industriales
 Espacios de maquinaria

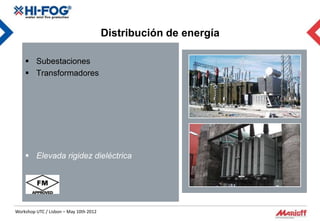

Distribución de energía

 Subestaciones
 Transformadores

 Elevada rigidez dieléctrica


Generación de energía

 Turbinas de gas
 Generadores Diesel
 Aerogeneradores

 Salas de máquinas

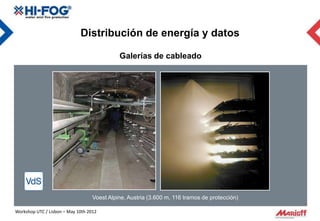

Distribución de energía y datos

Galerías de cableado

Voest Alpine, Austria (3.600 m, 116 tramos de protección)


SWB AG Power plant, Bremen, Germany
Un sistema HI-FOG ® protege las cintas transportadoras de carbón, 460 m.
Realización de ensayos de fuego a escala real para comprobar la eficacia
del sistema.

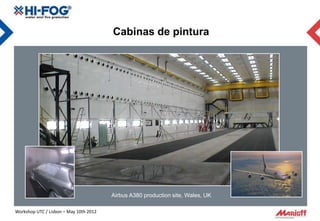

Cabinas de pintura

Airbus A380 production site, Wales, UK


Hangares aeronáuticos
 Uso civil y militar  Ventajas comparativamente con sistemas
tradicionales:
 Aviones y helicópteros - Mínimo riesgo de corrosión
 Sistemas en techo y suelo - Fácil mantenimiento y limpieza, mínima interrupción
- Enfriamiento efectivo, bloqueo del calor radiante

CASO: planta de extracción por disolventes
 Planta de refino de cobre
 Protección completa de la planta, principalmente riesgos de Clase B
 Dos grupos SPUD
 11 válvulas de sección
 290 spray heads

 Reducción de los costes de
mantenimiento comparado con los
sistemas de espuma
 Sistema ecológico

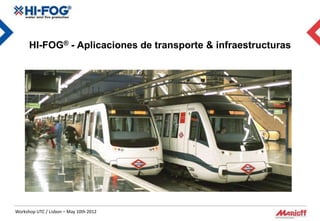

HI-FOG® - Aplicaciones de transporte & infraestructuras


Insfraestructuras de transporte

 Túneles ferroviarios y de carretera
 Estaciones de Metro
 Instalaciones subterráneas
 Trenes

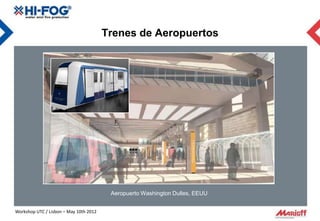

Trenes de Aeropuertos

Aeropuerto Washington Dulles, EEUU


Estaciones de Metro

Metro de Madrid, España

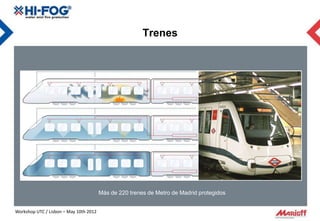

Trenes

Más de 220 trenes de Metro de Madrid protegidos


Túneles de carretera

Paris
 A86 - Túnel oeste, parte de la super-circunvalación
 HI-FOG® protege un sector de 10 km, con dos niveles
superpuestos
 Tres estaciones de bombeo

Madrid
 Túnel circunvalación M30
 HI-FOG® protege 5 sectores

Helsinki
 HI-FOG® protege el túnel de servicio del centro
 Primer túnel con sistema automático de protección contra
incendios de Finlandia

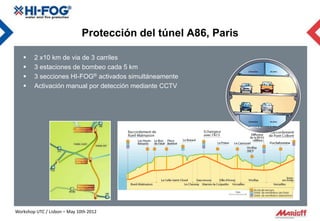

Protección del túnel A86, Paris

 2 x10 km de via de 3 carriles
 3 estaciones de bombeo cada 5 km
 3 secciones HI-FOG® activados simultáneamente
 Activación manual por detección mediante CCTV


Túnel A86, Paris

Probablemente la instalación fija de protección contra incendios más grande
del mundo

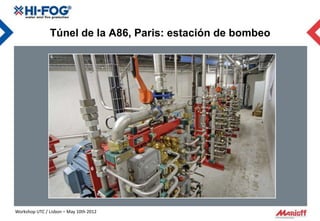

Túnel de la A86, Paris: estación de bombeo

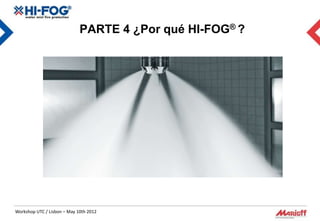

PARTE 4 ¿Por qué HI-FOG® ?


HI-FOG® vs CONVENCIONAL

Cantidad de agua
 90% menos
 Espacio de Aljibe
 Daños por descarga
Eficacia
 Convencional  Control
 HI-FOG ®  Supresión / Extinción
 Versatilidad
 Convencional  Ligero / Ordinario
 HI-FOG ®  Ligero / Ordinario / Espacios de maquinaria

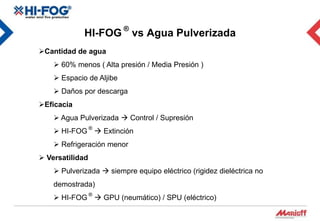

HI-FOG ® vs Agua Pulverizada
Cantidad de agua
 60% menos ( Alta presión / Media Presión )
 Espacio de Aljibe
 Daños por descarga
Eficacia
 Agua Pulverizada  Control / Supresión
 HI-FOG ®  Extinción
 Refrigeración menor
 Versatilidad
 Pulverizada  siempre equipo eléctrico (rigidez dieléctrica no
demostrada)
 HI-FOG ®  GPU (neumático) / SPU (eléctrico)

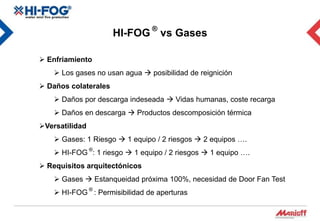

HI-FOG ® vs Gases

 Enfriamiento
 Los gases no usan agua  posibilidad de reignición
 Daños colaterales
 Daños por descarga indeseada  Vidas humanas, coste recarga
 Daños en descarga  Productos descomposición térmica
Versatilidad
 Gases: 1 Riesgo  1 equipo / 2 riesgos  2 equipos ….
 HI-FOG ®: 1 riesgo  1 equipo / 2 riesgos  1 equipo ….
 Requisitos arquitectónicos
 Gases  Estanqueidad próxima 100%, necesidad de Door Fan Test
 HI-FOG ® : Permisibilidad de aperturas

HI-FOG® vs competencia agua nebulizada

®
¿ Por qué HI-FOG ?

APROBACIONES

www.approvalguide.com
www.vds.de

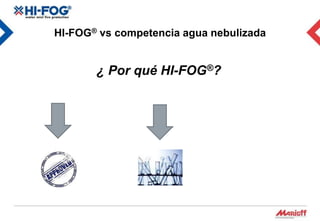

HI-FOG® vs competencia agua nebulizada

¿ Por qué HI-FOG®?

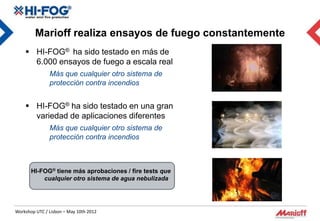

Marioff realiza ensayos de fuego constantemente
 HI-FOG® ha sido testado en más de
6.000 ensayos de fuego a escala real
Más que cualquier otro sistema de
protección contra incendios

 HI-FOG® ha sido testado en una gran
variedad de aplicaciones diferentes
Más que cualquier otro sistema de
protección contra incendios

HI-FOG® tiene más aprobaciones / fire tests que
cualquier otro sistema de agua nebulizada

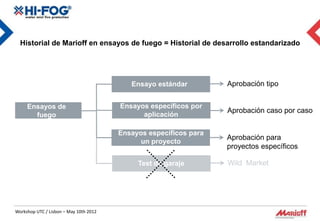

Historial de Marioff en ensayos de fuego = Historial de desarrollo estandarizado

Ensayo estándar Aprobación tipo

Ensayos de Ensayos específicos por
Aprobación caso por caso
fuego aplicación

Ensayos específicos para
Aprobación para
un proyecto
proyectos específicos

Test de garaje Wild Market

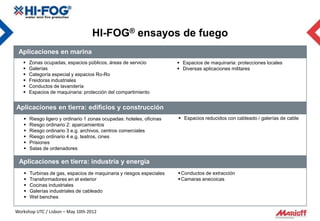

HI-FOG® ensayos de fuego
Aplicaciones en marina
 Zonas ocupadas, espacios públicos, áreas de servicio  Espacios de maquinaria: protecciones locales
 Galerías  Diversas aplicaciones militares
 Categoría especial y espacios Ro-Ro
 Freidoras industriales
 Conductos de lavandería
 Espacios de maquinaria: protección del compartimiento

Aplicaciones en tierra: edificios y construcción
 Riesgo ligero y ordinario 1 zonas ocupadas: hoteles, oficinas  Espacios reducidos con cableado / galerías de cable
 Riesgo ordinario 2: aparcamientos
 Riesgo ordinario 3 e.g. archivos, centros comerciales
 Riesgo ordinario 4 e.g. teatros, cines
 Prisiones
 Salas de ordenadores

Aplicaciones en tierra: industria y energía
 Turbinas de gas, espacios de maquinaria y riesgos especiales  Conductos de extracción
 Transformadores en el exterior  Camaras anecoicas
 Cocinas industriales
 Galerías industriales de cableado
 Wet benches

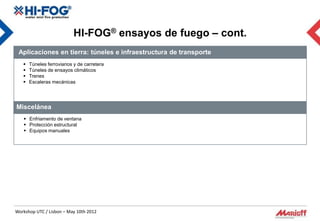

HI-FOG® ensayos de fuego – cont.
Aplicaciones en tierra: túneles e infraestructura de transporte
 Túneles ferroviarios y de carretera
 Túneles de ensayos climáticos
 Trenes
 Escaleras mecánicas

Miscelánea
 Enfriamento de ventana
 Protección estructural
 Equipos manuales


®

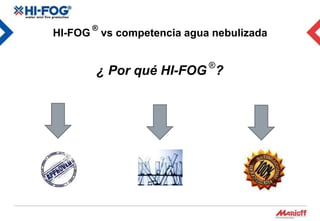

HI-FOG vs competencia agua nebulizada

®
¿ Por qué HI-FOG ?

Servicios técnicos disponibles

 Fase inicial del proyecto
• Estudio técnico y preparación de oferta económica
• Fichas técnicas de los componentes

 Fase posterior
• Propuesta de planos de distribución de tubería y equipos de bombeo
• Memoria técnica

 Tras pedido y suministro de material
• Entrega de manuales y certificados de calidad de los componentes
• Commissioning y puesta en marcha de la instalación
• Posibilidad de mantenimiento de la instalación

Opera Hotel, Paris – Abril 2005

Fuego iniciado a partir de una vela 00:00:00

No hay sprinklers, el fuego se extiende 00:05:00

Bomberos inician el ataque al fuego 00:30:00

Extinción del incendio 02:00:00

24 muertos y 50 heridos

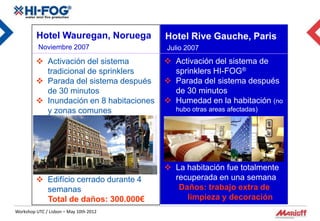

Hotel Wauregan, Noruega Hotel Rive Gauche, Paris
Noviembre 2007 Julio 2007
 Activación del sistema  Activación del sistema de
tradicional de sprinklers sprinklers HI-FOG®
 Parada del sistema después  Parada del sistema después
de 30 minutos de 30 minutos
 Inundación en 8 habitaciones  Humedad en la habitación (no
y zonas comunes hubo otras areas afectadas)

 La habitación fue totalmente
 Edifício cerrado durante 4 recuperada en una semana
semanas Daños: trabajo extra de
Total de daños: 300.000€ limpieza y decoración

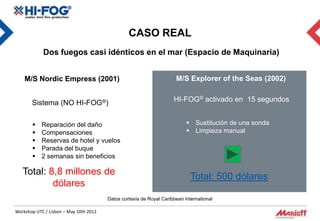

CASO REAL
Dos fuegos casi idénticos en el mar (Espacio de Maquinaria)

M/S Nordic Empress (2001) M/S Explorer of the Seas (2002)

Sistema (NO HI-FOG®) HI-FOG® activado en 15 segundos

 Reparación del daño  Sustitución de una sonda
 Compensaciones  Limpieza manual
 Reservas de hotel y vuelos
 Parada del buque
 2 semanas sin beneficios

Total: 8,8 millones de
Total: 500 dólares
dólares
Datos cortesía de Royal Caribbean International

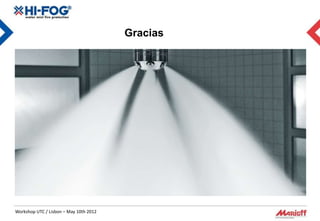

Gracias


Marioff workshop utc pt

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Marioff workshop utc pt

Más de Nuno Tasso de Figueiredo

Marioff workshop utc pt
