Mediciones Eléctricas.

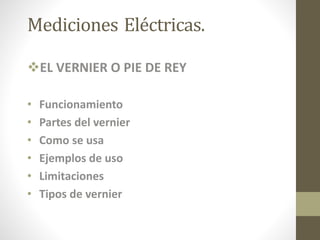

EL VERNIER O PIE DE REY
• Funcionamiento
• Partes del vernier
• Como se usa
• Ejemplos de uso
• Limitaciones
• Tipos de vernier

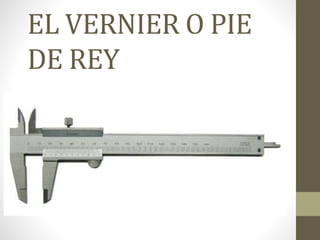

EL VERNIER O PIE
DE REY

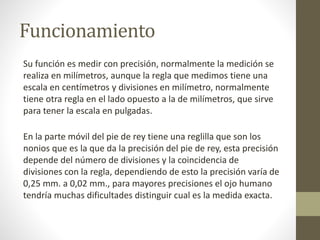

Funcionamiento
Su función es medir con precisión, normalmente la medición se
realiza en milímetros, aunque la regla que medimos tiene una
escala en centímetros y divisiones en milímetro, normalmente
tiene otra regla en el lado opuesto a la de milímetros, que sirve
para tener la escala en pulgadas.
En la parte móvil del pie de rey tiene una reglilla que son los
nonios que es la que da la precisión del pie de rey, esta precisión
depende del número de divisiones y la coincidencia de
divisiones con la regla, dependiendo de esto la precisión varía de
0,25 mm. a 0,02 mm., para mayores precisiones el ojo humano
tendría muchas dificultades distinguir cual es la medida exacta.
Partes del vernier
Como se usa el vernier
Precauciones al medir.
 Verifique que el calibrador no esté dañado
 Verificamos que la herramienta, acomodándola como sigue:
paso:1 paso:2
Ajuste el calibrador correctamente sobre el objeto que está midiendo.
Medición de exteriores.
Coloque el objeto tan profundo como sea posible entre las quijadas
• Si la medición se hace al extremo de las quijadas, el cursor
podría inclinarse resultando una medición inexacta
• Medición de interiores.
• Medición de profundidad.
• Guarde adecuadamente el calibrador después de usarlo.
• Tenga cuidado, no coloque ningún peso encima del calibrador,
podría torcerse la regleta.
• No golpee los extremos de las quijadas ,ni su picos y ni los
utilice como martillo.
• No utilice el calibrador para medir algún objeto en
movimiento.
Ejemplos de uso
• Paso 1.
• El punto cero de la escala del nonio está localizado entre 43
mm. y 44 mm. sobre la escala de
• la regleta. En este caso lea 43 mm primero 43 mm.
• Paso 2.
• Sobre la escala del nonio, localice la graduación en la línea
con la graduación de la escala de
• la regleta. Esta graduación es de "6" .6 mm
• Paso final 43 + .6 = 43.6 mm

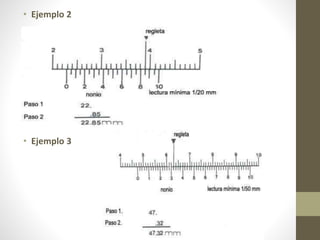

• Ejemplo 2
• Ejemplo 3

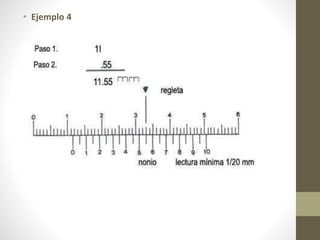

• Ejemplo 4

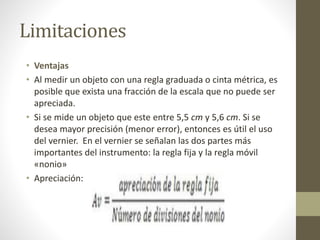

Limitaciones
• Ventajas
• Al medir un objeto con una regla graduada o cinta métrica, es
posible que exista una fracción de la escala que no puede ser
apreciada.
• Si se mide un objeto que este entre 5,5 cm y 5,6 cm. Si se
desea mayor precisión (menor error), entonces es útil el uso
del vernier. En el vernier se señalan las dos partes más
importantes del instrumento: la regla fija y la regla móvil
«nonio»
• Apreciación:
Mediciones: El vernier o Pie de rey
