El micrómetro es una herramienta de medición precisa inventada en 1848 por Jean-Louis Palmer que permite medidas de hasta 0.001 mm. Consiste en dos puntas fijas entre sí por un tornillo micrométrico que permite separarlas y acercarlas. Existen varios tipos según si miden diámetros internos, externos o profundidades. Se usa observando la escala del tornillo para determinar la distancia entre puntas con una precisión de hasta 0.001 mm.

1. MICROMETROS

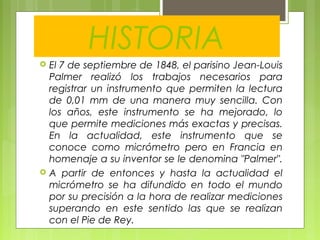

2. HISTORIA


El 7 de septiembre de 1848, el parisino Jean-Louis
Palmer realizó los trabajos necesarios para
registrar un instrumento que permiten la lectura
de 0,01 mm de una manera muy sencilla. Con
los años, este instrumento se ha mejorado, lo
que permite mediciones más exactas y precisas.
En la actualidad, este instrumento que se
conoce como micrómetro pero en Francia en
homenaje a su inventor se le denomina "Palmer".
A partir de entonces y hasta la actualidad el
micrómetro se ha difundido en todo el mundo
por su precisión a la hora de realizar mediciones
superando en este sentido las que se realizan
con el Pie de Rey.

3. MCIROMETRO

DEFINICION:

El micrómetro es una herramienta para tomar
mediciones más precisas, que las que pueden
hacerse con calibrador. El micrómetro (del griego
micros, pequeño, y metros, medición), también
llamado Tornillo de Palmer, es un instrumento de
medición que está basado en el tornillo micrométrico
que sirve para medir con alta precisión del orden de
centésimas de milímetros (0,01 mm) y de milésimas
de milímetros (0,001mm) (micra) las dimensiones de
un objeto. Para ello cuenta con 2 puntas que se
aproximan entre sí mediante un tornillo de rosca fina,
el cual tiene grabado en su contorno una escala. La
escala puede incluir un nonio. La máxima longitud de
medida del micrómetro de exteriores es de 25 mm,
por lo que es necesario disponer de un micrómetro
para cada campo de medidas que se quieran (0-25
mm, 25-50 mm, 50-75 mm, etc.) Los micrómetros se
clasifican en:
Micrómetros exteriores.


4. CARACTERISTICAS DE LOS
MICROMETROS
Rango
de medida. (0-25)
(25-30) etc…
Precisión 0.01mm.
Precisión 0.001 mm
(micra).

5. TIPOS DE
MICROMETROS
Micrometros
de interiores.
Micrometros de exteriores.
Micrometros de
profundidades.
Micrometros especiales.

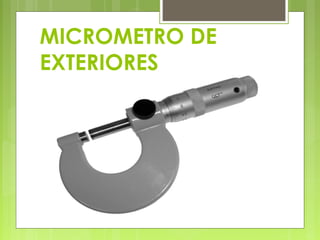

6. MICROMETRO DE
EXTERIORES

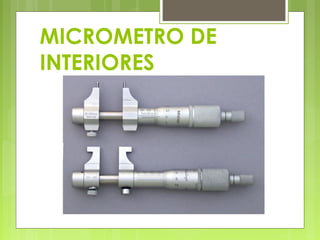

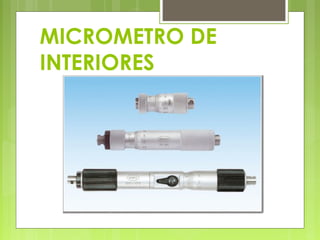

7. MICROMETRO DE
INTERIORES

8. MICROMETRO DE
INTERIORES

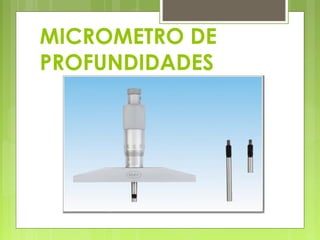

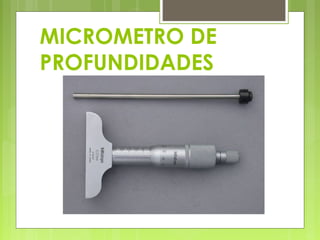

9. MICROMETRO DE
PROFUNDIDADES

10. MICROMETRO DE
PROFUNDIDADES

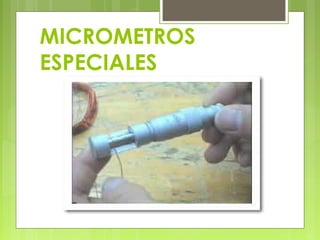

11. MICROMETROS
ESPECIALES

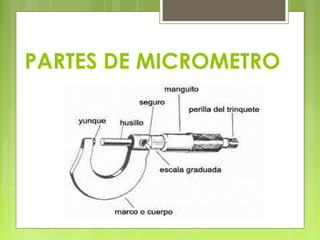

12. PARTES DE MICROMETRO

13. PARTES DE MICROMETRO

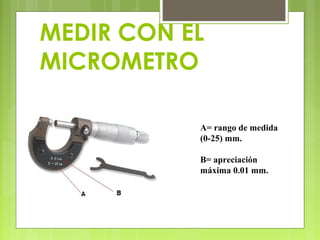

14. MEDIR CON EL
MICROMETRO
A= rango de medida
(0-25) mm.
B= apreciación
máxima 0.01 mm.

15. MEDIR CON EL
MICROMETRO
A= cada línea
tiene un valor
de 1 mm.
B= cada línea
tiene un valor
de 0.5 mm.

16. MEDIR CON EL
MICROMETRO.
A= cada línea
tiene un valor
de 0.01 mm.

17. MEDIR CON EL
MICROMETRO
Precision
0.01mm.
A= 5 mm.
B= 0.5 mm.
C= 0.28 mm.
----------------Total= 5.78 mm.

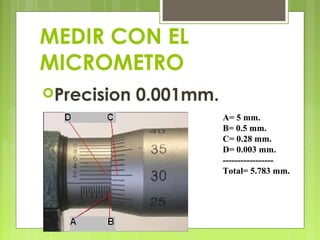

18. MEDIR CON EL
MICROMETRO
Precision
0.001mm.
A= 5 mm.
B= 0.5 mm.
C= 0.28 mm.
D= 0.003 mm.
----------------Total= 5.783 mm.

19. EJEMPLOS

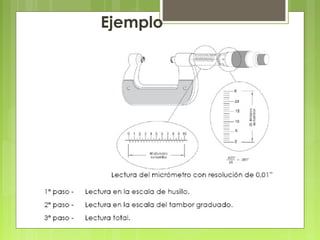

20. Ejemplo

21. Ejemplo

22. Ejemplo
