1. MINI VENTILADOR
Integrantes:
Michael García
Pauly Meneses
Cristian Pulistar
I.E.M. Escuela Normal Superior de Pasto
San juan de pasto
2018

2. MINI VENTILADOR
Integrantes:
Michael García
Pauly Meneses
Cristian Pulistar
Profesor:
Lidia acosta
I.E.M. Escuela Normal Superior de Pasto
San juan de pasto
2018

3.  Para nosotros uno de los principales problemas de los ventiladores son su
costo ya que tienen precios bastante altos. Tambien que muchas veces
estos por su gran tamaño ocupan demasisado espacio estoy tambien
impiden que podamos transportarlos a otros lugares con facilidad.
 El ventilador convencional consiste de una serie de aspas rotativas que
actúan sobre el aire y las dispersan en un medio determinado.
 Generalmente, las aspas, fundamentales en los ventiladores, están
contenidas dentro de algún tipo de estructura o caja. Esto le permite dirigir
el flujo de aire hacia la dirección deseada y también lo hace más seguro, ya
que previene que objetos entren en contacto con las hojas, las cuales
comúnmente se mueven con la suficiente fuerza y velocidad como para que

4. podamos considerarlos peligrosos. La mayoría de los ventiladores
modernos son impulsados por motores eléctricos, pero también pueden
emplearse motores de combustión e incluso hidráulicos, dependiendo de
las posibilidades, los gustos de cada persona y claro, el dinero que uno esté
dispuesto a gastar.
 Una de las funciones fundamentales de los ventiladores es mantener el aire
fresco ya que con los constantes cambios de temperatura un ventilador es
ideal para cuando esta haciendo mucho calor y queremos estar frescos
adicional a esto los ventiladores también sirven para limpiar el aire
 Existen distintos tipos de ventiladores algunos de ellos son :
 Ventiladores tubulares: Para acoplar o intercalar en un conducto circular.
 Ventiladores murales: Conocidos también como extractores, tienen la
función de trasladar aire entre dos espacios, separados por el muro en que
se ubica el extractor.
 Ventiladores de chorro: Aparatos usados para proyectar una corriente de
aire incidiendo sobre personas o cosas.
 Ventiladores tubulares: Para acoplar o intercalar en un conducto circular.
 Ventiladores murales: Conocidos también como extractores, tienen la
función de trasladar aire entre dos espacios, separados por el muro en que
se ubica el extractor.
 Ventiladores de chorro: Aparatos usados para proyectar una corriente de
aire incidiendo sobre personas o cosas.

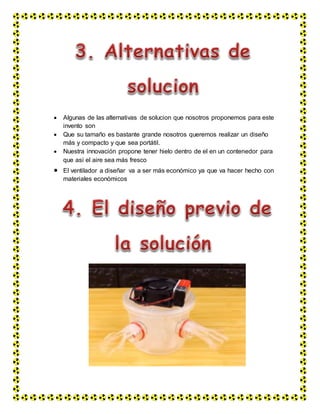

5.  Algunas de las alternativas de solucion que nosotros proponemos para este
invento son
 Que su tamaño es bastante grande nosotros queremos realizar un diseño
más y compacto y que sea portátil.
 Nuestra innovación propone tener hielo dentro de el en un contenedor para
que así el aire sea más fresco
 El ventilador a diseñar va a ser más económico ya que va hacer hecho con
materiales económicos

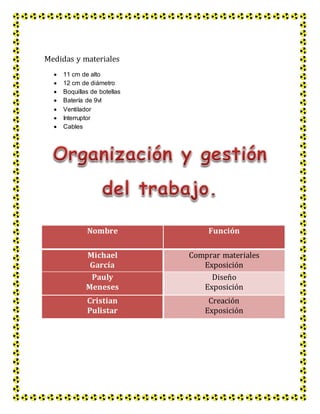

6. Medidas y materiales
 11 cm de alto
 12 cm de diámetro
 Boquillas de botellas
 Batería de 9vl
 Ventilador
 Interruptor
 Cables
Nombre Función
Michael
García
Comprar materiales
Exposición
Pauly
Meneses
Diseño
Exposición
Cristian
Pulistar
Creación
Exposición

7. Actividades
Semanas
Jueves Viernes Sábado Domingo Lunes Martes Miércoles
Realización del trabajo
Comprar los materiales
Preparación de
Exposición
Exposición
Materiales Herramientas
Recipiente Bisturí
Boquillas de botella Encendedor
interruptor Cautín
ventilador Pinzas
Estaño Tijeras
Batería Regla
Cables Metro

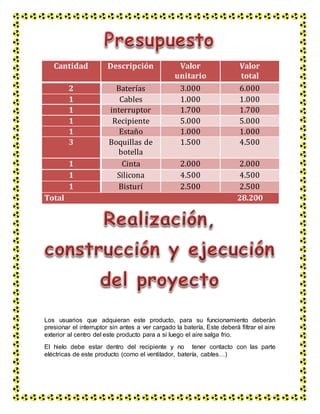

8. Los usuarios que adquieran este producto, para su funcionamiento deberán
presionar el interruptor sin antes a ver cargado la batería, Este deberá filtrar el aire
exterior al centro del este producto para a si luego el aire salga frio.
El hielo debe estar dentro del recipiente y no tener contacto con las parte
eléctricas de este producto (como el ventilador, batería, cables…)
Cantidad Descripción Valor
unitario
Valor
total
2 Baterías 3.000 6.000
1 Cables 1.000 1.000
1 interruptor 1.700 1.700
1 Recipiente 5.000 5.000
1 Estaño 1.000 1.000
3 Boquillas de
botella
1.500 4.500
1 Cinta 2.000 2.000
1 Silicona 4.500 4.500
1 Bisturí 2.500 2.500
Total 28.200

9. 1. Se evaluara la estructura con el fin de que el artefacto este bien para su uso
2. Se valuara el sistema teniendo en cuenta que las conexiones estén bien
instaladas
3. Se realizara una prueba final con todo acabado para verificar si esta en
buen estado y funcionamiento
1. Una vez verificada el buen funcionamiento se deberá cambiar las piezas
para la mejor efectividad del funcionamiento
