Este documento describe un proyecto de elaboración de un filtro para la purificación de aguas contaminadas con combustibles fósiles realizado por un grupo de estudiantes. El proyecto tiene como objetivo demostrar el funcionamiento de un filtro casero que pueda remover impurezas del agua para hacerla apta para el consumo humano y así ayudar a comunidades afectadas por la contaminación de sus fuentes de agua. El documento explica el diseño y materiales propuestos para el filtro, así como los tipos de contaminación del agua y combustibles fósiles

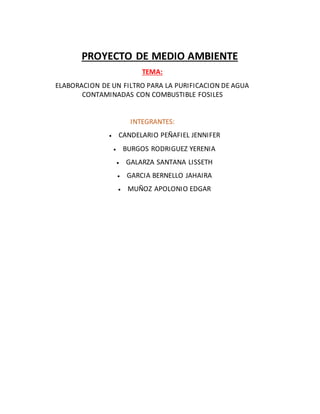

1. PROYECTO DE MEDIO AMBIENTE
TEMA:
ELABORACION DE UN FILTRO PARA LA PURIFICACION DE AGUA
CONTAMINADAS CON COMBUSTIBLE FOSILES
INTEGRANTES:
 CANDELARIO PEÑAFIEL JENNIFER
 BURGOS RODRIGUEZ YERENIA
 GALARZA SANTANA LISSETH
 GARCIA BERNELLO JAHAIRA
 MUÑOZ APOLONIO EDGAR

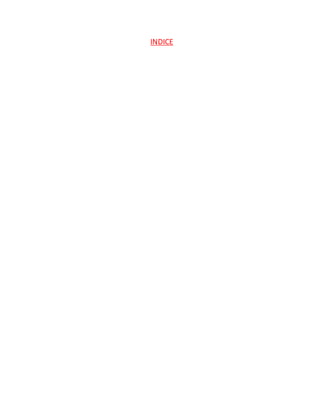

2. INDICE

3. DEDICATORIA
El presente proyecto va dedicado a Dios como eje principal de la
vida, a nuestros padres quienes nos dan el apoyo diariamente
para conseguir nuestros objetivos y metas, a nuestra maestra que
a pesar de nuestras rebeldías nos guía en el camino del éxito.

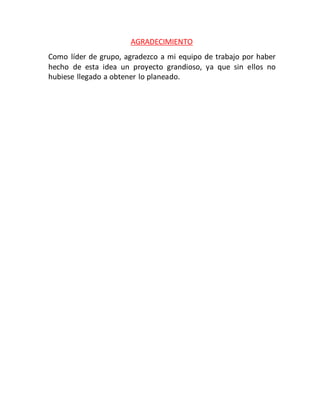

4. AGRADECIMIENTO
Como líder de grupo, agradezco a mi equipo de trabajo por haber
hecho de esta idea un proyecto grandioso, ya que sin ellos no
hubiese llegado a obtener lo planeado.

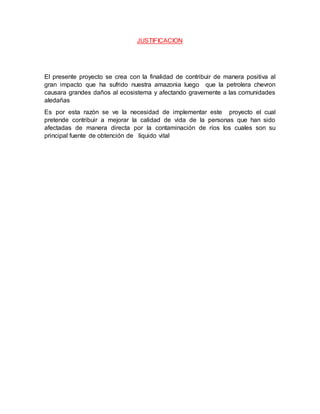

5. JUSTIFICACION
El presente proyecto se crea con la finalidad de contribuir de manera positiva al
gran impacto que ha sufrido nuestra amazonia luego que la petrolera chevron
causara grandes daños al ecosistema y afectando gravemente a las comunidades
aledañas
Es por esta razón se ve la necesidad de implementar este proyecto el cual
pretende contribuir a mejorar la calidad de vida de la personas que han sido
afectadas de manera directa por la contaminación de ríos los cuales son su
principal fuente de obtención de líquido vital

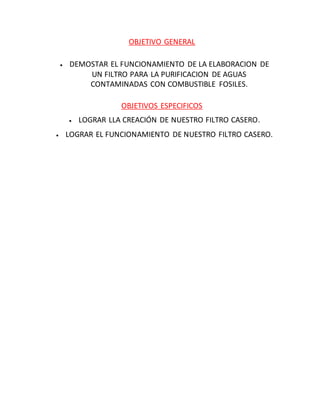

6. OBJETIVO GENERAL
 DEMOSTAR EL FUNCIONAMIENTO DE LA ELABORACION DE
UN FILTRO PARA LA PURIFICACION DE AGUAS
CONTAMINADAS CON COMBUSTIBLE FOSILES.
OBJETIVOS ESPECIFICOS
 LOGRAR LLA CREACIÓN DE NUESTRO FILTRO CASERO.
 LOGRAR EL FUNCIONAMIENTO DE NUESTRO FILTRO CASERO.

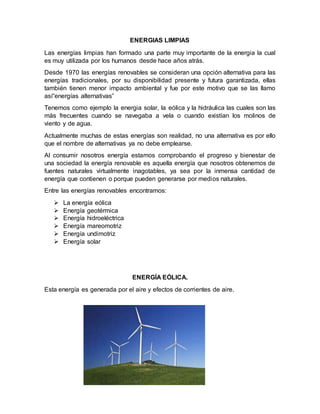

7. ENERGIAS LIMPIAS
Las energías limpias han formado una parte muy importante de la energia la cual
es muy utilizada por los humanos desde hace años atrás.
Desde 1970 las energías renovables se consideran una opción alternativa para las
energías tradicionales, por su disponibilidad presente y futura garantizada, ellas
también tienen menor impacto ambiental y fue por este motivo que se las llamo
así“energías alternativas”
Tenemos como ejemplo la energia solar, la eólica y la hidráulica las cuales son las
más frecuentes cuando se navegaba a vela o cuando existían los molinos de
viento y de agua.
Actualmente muchas de estas energías son realidad, no una alternativa es por ello
que el nombre de alternativas ya no debe emplearse.
Al consumir nosotros energía estamos comprobando el progreso y bienestar de
una sociedad la energía renovable es aquella energía que nosotros obtenemos de
fuentes naturales virtualmente inagotables, ya sea por la inmensa cantidad de
energía que contienen o porque pueden generarse por medios naturales.
Entre las energías renovables encontramos:
 La energía eólica
 Energía geotérmica
 Energía hidroeléctrica
 Energía mareomotriz
 Energía undimotriz
 Energía solar
ENERGÍA EÓLICA.
Esta energía es generada por el aire y efectos de corrientes de aire.

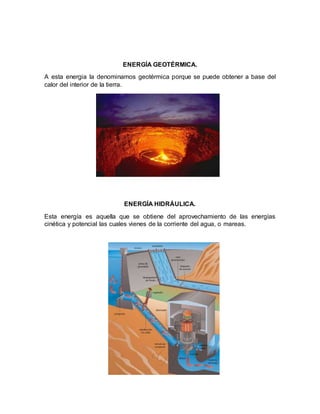

8. ENERGÍA GEOTÉRMICA.
A esta energia la denominamos geotérmica porque se puede obtener a base del
calor del interior de la tierra.
ENERGÍA HIDRÁULICA.
Esta energía es aquella que se obtiene del aprovechamiento de las energías
cinética y potencial las cuales vienes de la corriente del agua, o mareas.

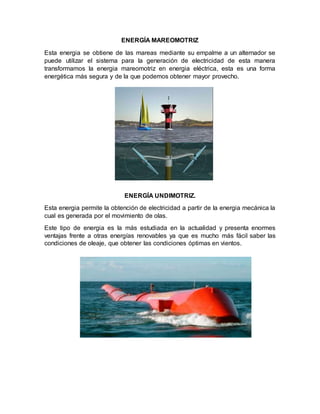

9. ENERGÍA MAREOMOTRIZ
Esta energia se obtiene de las mareas mediante su empalme a un alternador se
puede utilizar el sistema para la generación de electricidad de esta manera
transformamos la energia mareomotriz en energia eléctrica, esta es una forma
energética más segura y de la que podemos obtener mayor provecho.
ENERGÍA UNDIMOTRIZ.
Esta energia permite la obtención de electricidad a partir de la energia mecánica la
cual es generada por el movimiento de olas.
Este tipo de energia es la más estudiada en la actualidad y presenta enormes
ventajas frente a otras energías renovables ya que es mucho más fácil saber las
condiciones de oleaje, que obtener las condiciones óptimas en vientos.

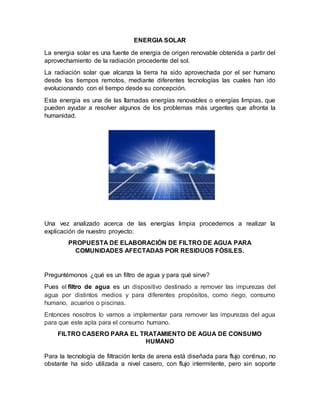

10. ENERGIA SOLAR
La energia solar es una fuente de energia de origen renovable obtenida a partir del
aprovechamiento de la radiación procedente del sol.
La radiación solar que alcanza la tierra ha sido aprovechada por el ser humano
desde los tiempos remotos, mediante diferentes tecnologías las cuales han ido
evolucionando con el tiempo desde su concepción.
Esta energia es una de las llamadas energías renovables o energías limpias, que
pueden ayudar a resolver algunos de los problemas más urgentes que afronta la
humanidad.
Una vez analizado acerca de las energías limpia procedemos a realizar la
explicación de nuestro proyecto:
PROPUESTA DE ELABORACIÓN DE FILTRO DE AGUA PARA
COMUNIDADES AFECTADAS POR RESIDUOS FÓSILES.
Preguntémonos ¿qué es un filtro de agua y para qué sirve?
Pues el filtro de agua es un dispositivo destinado a remover las impurezas del
agua por distintos medios y para diferentes propósitos, como riego, consumo
humano, acuarios o piscinas.
Entonces nosotros lo vamos a implementar para remover las impurezas del agua
para que este apta para el consumo humano.
FILTRO CASERO PARA EL TRATAMIENTO DE AGUA DE CONSUMO
HUMANO
Para la tecnología de filtración lenta de arena está diseñada para flujo continuo, no
obstante ha sido utilizada a nivel casero, con flujo intermitente, pero sin soporte

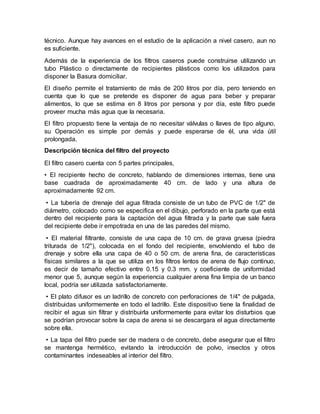

11. técnico. Aunque hay avances en el estudio de la aplicación a nivel casero, aun no
es suficiente.
Además de la experiencia de los filtros caseros puede construirse utilizando un
tubo Plástico o directamente de recipientes plásticos como los utilizados para
disponer la Basura domiciliar.
El diseño permite el tratamiento de más de 200 litros por día, pero teniendo en
cuenta que lo que se pretende es disponer de agua para beber y preparar
alimentos, lo que se estima en 8 litros por persona y por día, este filtro puede
proveer mucha más agua que la necesaria.
El filtro propuesto tiene la ventaja de no necesitar válvulas o llaves de tipo alguno,
su Operación es simple por demás y puede esperarse de él, una vida útil
prolongada.
Descripción técnica del filtro del proyecto
El filtro casero cuenta con 5 partes principales,
• El recipiente hecho de concreto, hablando de dimensiones internas, tiene una
base cuadrada de aproximadamente 40 cm. de lado y una altura de
aproximadamente 92 cm.
• La tubería de drenaje del agua filtrada consiste de un tubo de PVC de 1/2" de
diámetro, colocado como se especifica en el dibujo, perforado en la parte que está
dentro del recipiente para la captación del agua filtrada y la parte que sale fuera
del recipiente debe ir empotrada en una de las paredes del mismo.
• El material filtrante, consiste de una capa de 10 cm. de grava gruesa (piedra
triturada de 1/2"), colocada en el fondo del recipiente, envolviendo el tubo de
drenaje y sobre ella una capa de 40 o 50 cm. de arena fina, de características
físicas similares a la que se utiliza en los filtros lentos de arena de flujo continuo,
es decir de tamaño efectivo entre 0.15 y 0.3 mm. y coeficiente de uniformidad
menor que 5, aunque según la experiencia cualquier arena fina limpia de un banco
local, podría ser utilizada satisfactoriamente.
• El plato difusor es un ladrillo de concreto con perforaciones de 1/4" de pulgada,
distribuidas uniformemente en todo el ladrillo. Este dispositivo tiene la finalidad de
recibir el agua sin filtrar y distribuirla uniformemente para evitar los disturbios que
se podrían provocar sobre la capa de arena si se descargara el agua directamente
sobre ella.
• La tapa del filtro puede ser de madera o de concreto, debe asegurar que el filtro
se mantenga hermético, evitando la introducción de polvo, insectos y otros
contaminantes indeseables al interior del filtro.

12. Mantenimiento del filtro casero
El mantenimiento del filtro es sencillo, una vez que se observa que la velocidad
con que pasa el agua por el material filtrante ha disminuido, es decir que si para
filtrar un mismo volumen de agua tardamos dos veces más de lo que normalmente
se tardaba, entonces se debe quitar o remover una capa de arena de 2 o 3 cm. de
espesor. Esta arena debe ser repuesta inmediatamente, esa misma después de
lavarla o con arena nueva limpia.
Materiales necesarios para cada filtro propuesto
Lista de los materiales necesarios para construir el prototipo de filtro propuesto.
 Recipiente plástico con tapa 1
 Tubo PVC ½” 1 M
 Codo PVC ½” hembra roscado 3
 Empaque PVC ½” 2
 Niple PVC ½”, 15 cm longitud 1
 Gravilla 6 L
 Arena gruesa 6 L
 Arena fina 50 L
 Disco de tela geotextil, de diametro aprox 0.40M 1
TIPOS DE CONTAMINACIÓN DEL AGUA
1. Derrame de petróleo
Los derrames de petróleo por lo general, sólo tienen un efecto localizado sobre la
vida silvestre, pero pueden extenderse por millas. El petróleo puede causar la
muerte de muchos peces y se adhiere a las plumas de las aves marinas lo que
causa que pierdan la capacidad de volar.
2. La contaminación de aguas superficiales
El agua superficial incluye agua natural que se encuentra en la superficie de la
tierra, como ríos, lagos, lagunas y océanos. Las sustancias entran en contacto con
estas aguas, disolviéndose o mezclándose físicamente en ellas. A esto se le
puede llamar contaminación del agua de superficie.
3. Absorbentes de oxígeno
Los cuerpos de agua tienen microorganismos. Estos incluyen organismos aerobios
y anaerobios. Cuando mucha materia biodegradable (cosas que fácilmente se
descomponen) termina en el agua, se estimula el crecimiento de microorganismos
y se utiliza más oxígeno. Si el oxígeno se agota, los organismos aeróbicos mueren
y los anaerobios se reproducen para producir toxinas nocivas tales como
amoníaco y sulfuros.

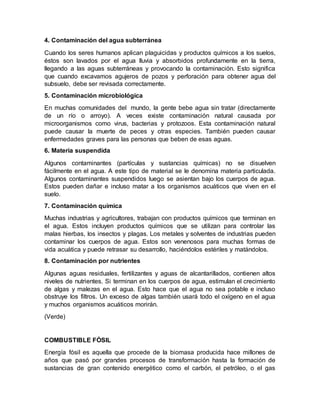

13. 4. Contaminación del agua subterránea
Cuando los seres humanos aplican plaguicidas y productos químicos a los suelos,
éstos son lavados por el agua lluvia y absorbidos profundamente en la tierra,
llegando a las aguas subterráneas y provocando la contaminación. Esto significa
que cuando excavamos agujeros de pozos y perforación para obtener agua del
subsuelo, debe ser revisada correctamente.
5. Contaminación microbiológica
En muchas comunidades del mundo, la gente bebe agua sin tratar (directamente
de un río o arroyo). A veces existe contaminación natural causada por
microorganismos como virus, bacterias y protozoos. Esta contaminación natural
puede causar la muerte de peces y otras especies. También pueden causar
enfermedades graves para las personas que beben de esas aguas.
6. Materia suspendida
Algunos contaminantes (partículas y sustancias químicas) no se disuelven
fácilmente en el agua. A este tipo de material se le denomina materia particulada.
Algunos contaminantes suspendidos luego se asientan bajo los cuerpos de agua.
Estos pueden dañar e incluso matar a los organismos acuáticos que viven en el
suelo.
7. Contaminación química
Muchas industrias y agricultores, trabajan con productos químicos que terminan en
el agua. Estos incluyen productos químicos que se utilizan para controlar las
malas hierbas, los insectos y plagas. Los metales y solventes de industrias pueden
contaminar los cuerpos de agua. Estos son venenosos para muchas formas de
vida acuática y puede retrasar su desarrollo, haciéndolos estériles y matándolos.
8. Contaminación por nutrientes
Algunas aguas residuales, fertilizantes y aguas de alcantarillados, contienen altos
niveles de nutrientes. Si terminan en los cuerpos de agua, estimulan el crecimiento
de algas y malezas en el agua. Esto hace que el agua no sea potable e incluso
obstruye los filtros. Un exceso de algas también usará todo el oxígeno en el agua
y muchos organismos acuáticos morirán.
(Verde)
COMBUSTIBLE FÓSIL
Energía fósil es aquella que procede de la biomasa producida hace millones de
años que pasó por grandes procesos de transformación hasta la formación de
sustancias de gran contenido energético como el carbón, el petróleo, o el gas

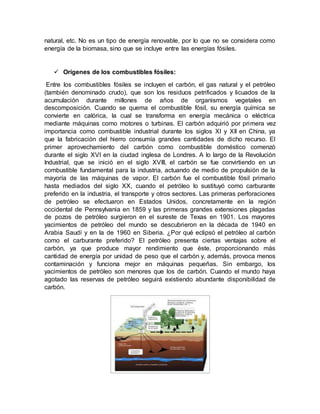

14. natural, etc. No es un tipo de energía renovable, por lo que no se considera como
energía de la biomasa, sino que se incluye entre las energías fósiles.
 Orígenes de los combustibles fósiles:
Entre los combustibles fósiles se incluyen el carbón, el gas natural y el petróleo
(también denominado crudo), que son los residuos petrificados y licuados de la
acumulación durante millones de años de organismos vegetales en
descomposición. Cuando se quema el combustible fósil, su energía química se
convierte en calórica, la cual se transforma en energía mecánica o eléctrica
mediante máquinas como motores o turbinas. El carbón adquirió por primera vez
importancia como combustible industrial durante los siglos XI y XII en China, ya
que la fabricación del hierro consumía grandes cantidades de dicho recurso. El
primer aprovechamiento del carbón como combustible doméstico comenzó
durante el siglo XVI en la ciudad inglesa de Londres. A lo largo de la Revolución
Industrial, que se inició en el siglo XVIII, el carbón se fue convirtiendo en un
combustible fundamental para la industria, actuando de medio de propulsión de la
mayoría de las máquinas de vapor. El carbón fue el combustible fósil primario
hasta mediados del siglo XX, cuando el petróleo lo sustituyó como carburante
preferido en la industria, el transporte y otros sectores. Las primeras perforaciones
de petróleo se efectuaron en Estados Unidos, concretamente en la región
occidental de Pennsylvania en 1859 y las primeras grandes extensiones plagadas
de pozos de petróleo surgieron en el sureste de Texas en 1901. Los mayores
yacimientos de petróleo del mundo se descubrieron en la década de 1940 en
Arabia Saudí y en la de 1960 en Siberia. ¿Por qué eclipsó el petróleo al carbón
como el carburante preferido? El petróleo presenta ciertas ventajas sobre el
carbón, ya que produce mayor rendimiento que éste, proporcionando más
cantidad de energía por unidad de peso que el carbón y, además, provoca menos
contaminación y funciona mejor en máquinas pequeñas. Sin embargo, los
yacimientos de petróleo son menores que los de carbón. Cuando el mundo haya
agotado las reservas de petróleo seguirá existiendo abundante disponibilidad de
carbón.

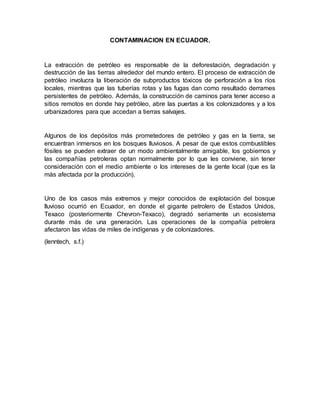

15. CONTAMINACION EN ECUADOR.
La extracción de petróleo es responsable de la deforestación, degradación y
destrucción de las tierras alrededor del mundo entero. El proceso de extracción de
petróleo involucra la liberación de subproductos tóxicos de perforación a los ríos
locales, mientras que las tuberías rotas y las fugas dan como resultado derrames
persistentes de petróleo. Además, la construcción de caminos para tener acceso a
sitios remotos en donde hay petróleo, abre las puertas a los colonizadores y a los
urbanizadores para que accedan a tierras salvajes.
Algunos de los depósitos más prometedores de petróleo y gas en la tierra, se
encuentran inmersos en los bosques lluviosos. A pesar de que estos combustibles
fósiles se pueden extraer de un modo ambientalmente amigable, los gobiernos y
las compañías petroleras optan normalmente por lo que les conviene, sin tener
consideración con el medio ambiente o los intereses de la gente local (que es la
más afectada por la producción).
Uno de los casos más extremos y mejor conocidos de explotación del bosque
lluvioso ocurrió en Ecuador, en donde el gigante petrolero de Estados Unidos,
Texaco (posteriormente Chevron-Texaco), degradó seriamente un ecosistema
durante más de una generación. Las operaciones de la compañía petrolera
afectaron las vidas de miles de indígenas y de colonizadores.
(lenntech, s.f.)

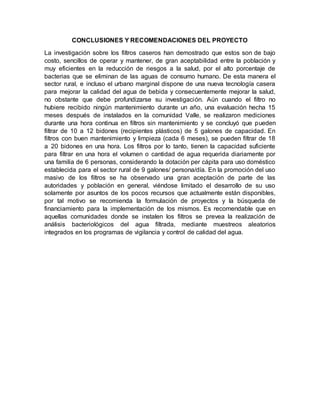

16. CONCLUSIONES Y RECOMENDACIONES DEL PROYECTO
La investigación sobre los filtros caseros han demostrado que estos son de bajo
costo, sencillos de operar y mantener, de gran aceptabilidad entre la población y
muy eficientes en la reducción de riesgos a la salud, por el alto porcentaje de
bacterias que se eliminan de las aguas de consumo humano. De esta manera el
sector rural, e incluso el urbano marginal dispone de una nueva tecnología casera
para mejorar la calidad del agua de bebida y consecuentemente mejorar la salud,
no obstante que debe profundizarse su investigación. Aún cuando el filtro no
hubiere recibido ningún mantenimiento durante un año, una evaluación hecha 15
meses después de instalados en la comunidad Valle, se realizaron mediciones
durante una hora continua en filtros sin mantenimiento y se concluyó que pueden
filtrar de 10 a 12 bidones (recipientes plásticos) de 5 galones de capacidad. En
filtros con buen mantenimiento y limpieza (cada 6 meses), se pueden filtrar de 18
a 20 bidones en una hora. Los filtros por lo tanto, tienen la capacidad suficiente
para filtrar en una hora el volumen o cantidad de agua requerida diariamente por
una familia de 6 personas, considerando la dotación per cápita para uso doméstico
establecida para el sector rural de 9 galones/ persona/día. En la promoción del uso
masivo de los filtros se ha observado una gran aceptación de parte de las
autoridades y población en general, viéndose limitado el desarrollo de su uso
solamente por asuntos de los pocos recursos que actualmente están disponibles,
por tal motivo se recomienda la formulación de proyectos y la búsqueda de
financiamiento para la implementación de los mismos. Es recomendable que en
aquellas comunidades donde se instalen los filtros se prevea la realización de
análisis bacteriológicos del agua filtrada, mediante muestreos aleatorios
integrados en los programas de vigilancia y control de calidad del agua.

17. BIBLIOGRAFÍA

18. Anexos

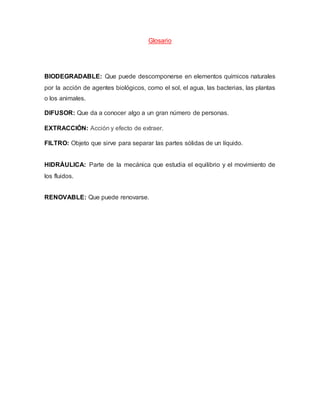

20. Glosario
BIODEGRADABLE: Que puede descomponerse en elementos químicos naturales
por la acción de agentes biológicos, como el sol, el agua, las bacterias, las plantas
o los animales.
DIFUSOR: Que da a conocer algo a un gran número de personas.
EXTRACCIÓN: Acción y efecto de extraer.
FILTRO: Objeto que sirve para separar las partes sólidas de un líquido.
HIDRÁULICA: Parte de la mecánica que estudia el equilibrio y el movimiento de
los fluidos.
RENOVABLE: Que puede renovarse.
