Módulo 1
Estructuración de proyectos de
construcción, mantenimiento,
adecuación, mejoramiento o
rehabilitación de infraestructura
vial

Enfoque en proyectos
de infraestructura vial

Proyecto de Inversión
Conjunto de actividades ordenadas con el fin de
satisfacer ciertas necesidades o resolver
problemas específicos y producir bienes y
servicios. Es un plan de trabajo, limitado en el
tiempo, con un objetivo y recursos definidos.
Los proyectos de inversión tienen como propósito
solicitar recursos de inversión.

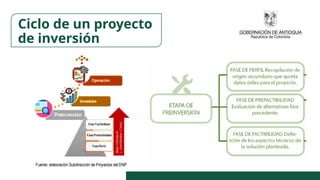

Ciclo de un proyecto
de inversión

Se identifican la situación actual, la situación esperada y las alternativas de solución
para la problemática que se está analizando, que seguidamente pasarán a preparación
para iniciar el levantamiento de la información relacionada con los insumos,
actividades, costos, tiempos y demás elementos necesarios para obtener los
productos que las contiene. (QUE).

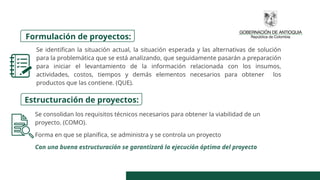

Formulación de proyectos:
Estructuración de proyectos:
Se consolidan los requisitos técnicos necesarios para obtener la viabilidad de un
proyecto. (COMO).
Forma en que se planifica, se administra y se controla un proyecto
Con una buena estructuración se garantizará la ejecución óptima del proyecto

Tipología de proyectos
del sector transporte

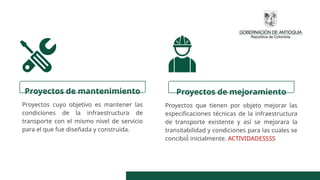

Proyectos de mantenimiento
Proyectos cuyo objetivo es mantener las
condiciones de la infraestructura de
transporte con el mismo nivel de servicio
para el que fue diseñada y construida.
Proyectos de mejoramiento
Proyectos que tienen por objeto mejorar las
especificaciones técnicas de la infraestructura
de transporte existente y así se mejorara la
transitabilidad y condiciones para las cuales se
concibió́ inicialmente. ACTIVIDADESSSS

Proyectos destinados a la reconstrucción
de infraestructura de transporte existente,
cuya condición de operación ha sufrido
deterioro y por tanto su nivel de servicio
es inferior al nivel para el cual fue
diseñado y construido.
Consiste en ejecutar desde los movimientos
de tierra necesarios para conformar la
subrasante de la vía; a partir de la cual se
extienden las distintas capas del pavimento, al
tiempo que se construyen las obras de arte
(drenajes, taludes), los puentes, etc.
Proyectos de rehabilitación
Proyectos de construcción
de vía nueva
Fase de perfil ,
prefactibilidad y
factibilidad

Estudios de factibilidad
requeridos para
mejoramiento de vía

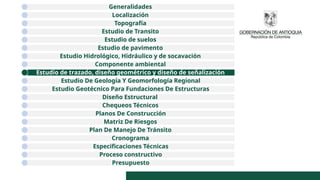

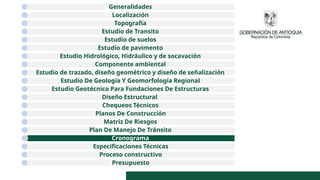

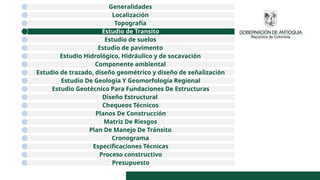

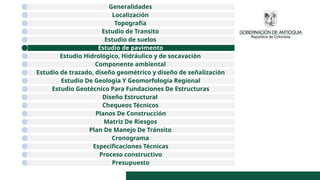

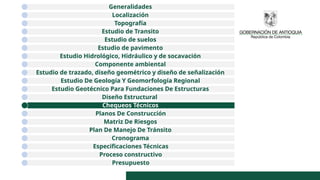

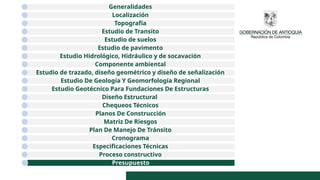

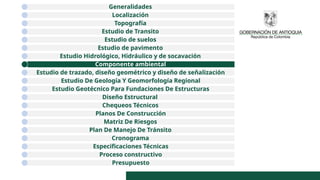

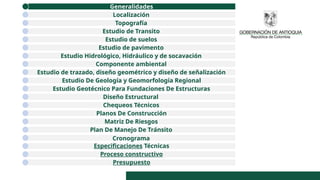

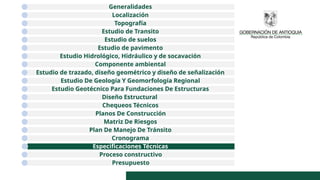

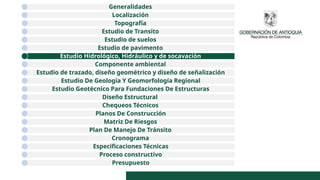

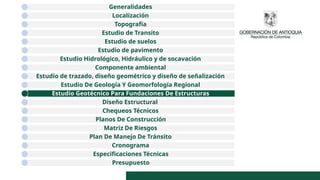

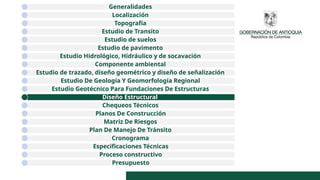

Generalidades

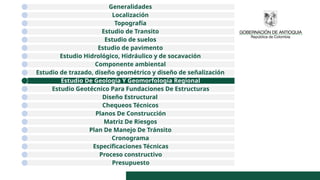

Localización
Topografía
Estudio de Transito
Estudio de suelos
Estudio de pavimento
Estudio Hidrológico, Hidráulico y de socavación
Componente ambiental

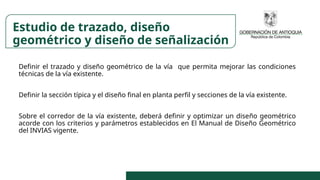

Estudio de trazado, diseño geométrico y diseño de señalización

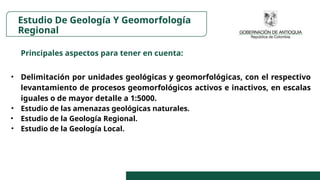

Estudio De Geología y Geomorfología Regional

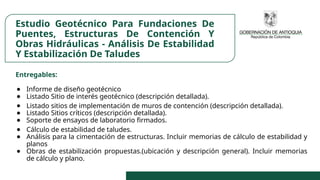

Estudio Geotécnico Para Fundaciones De Estructuras

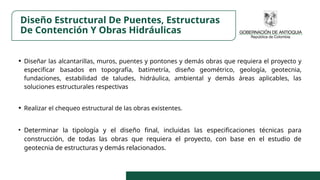

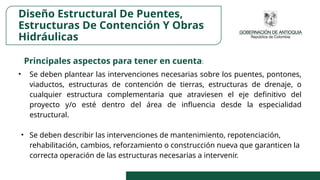

Diseño Estructural

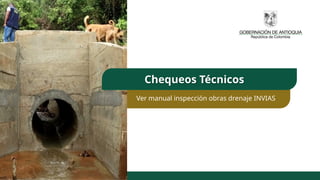

Chequeos Técnicos
Planos De Construcción
Matriz De Riesgos

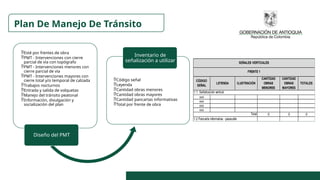

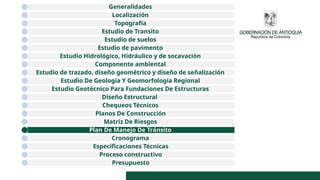

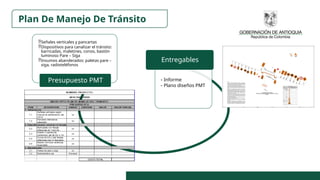

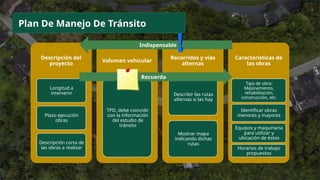

Plan De Manejo De Tránsito

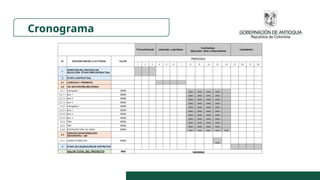

Cronograma
Especificaciones Técnicas
Proceso constructivo

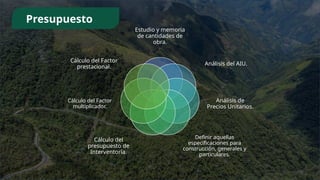

Presupuesto

Contextualización del
proyecto, Estado actual
del corredor
Objetivo y alcance Metodología Definir longitud,
abscisas y coordenadas
de intervención.
Mapa de localización Conclusiones y
recomendaciones
Firma original profesional
idóneo, Matricula
profesional y memorial de
responsabilidad
La información se debe
entregar en original, en PDF y
en formato editable, física y
digitalmente

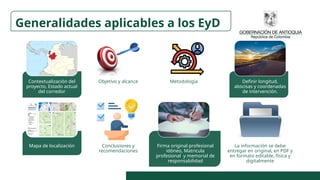

Generalidades aplicables a los EyD

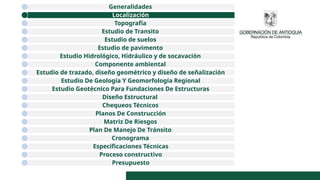

Generalidades
Localización
Topografía
Estudio de Transito
Estudio de suelos
Estudio De Geología Y Geomorfología Regional
Diseño Estructural
Chequeos Técnicos
Matriz De Riesgos
Cronograma
Proceso constructivo
Presupuesto

Finalidad
Determinar la posición
relativa (X,Y,Z) de puntos en
el corredor vial.
Proporcionar datos para
estudios asociados.
Identificar todos los elementos
existentes de la vía.
Topografía

Amarre a la Red Geodésica MAGNA-SIRGAS
Amarre Horizontal y
vertical
Georreferenciación 2
mojones en concreto por
cada km
Levantamiento con
Estación total y amarre con
posicionamiento GPS de
alta precisión.
Amarre Horizontal
(Poligonal de amarre con
precisión horizontal entre
5”-2”)
•Poligonal de amarre con
precisión vertical con base
en mojones GPS
Indispensable:
Recuerda
Topografía

Levantar todos los detalles y
elementos de la vía (Redes de
servicios, señalización, ODT, etc)
Levantamientos con curvas de nivel
cada 50 cm.
Faja identificando elementos
existentes desde los bordes de vía
existente.
Carteras de ajuste de la poligonal.
Carteras de detalles discriminando
elementos (bordes, sardineles,
paramentos, obras drenaje, etc..)
Topografía detallada en zonas
críticas.
Topo batimetría de cauces.
Informe de Topografía en formato
físico y digital.
Planos en formato PDF y DWG
(Planta, Perfil, Secciones).
Topografía
Levantamiento
y
Carteras
Entregables

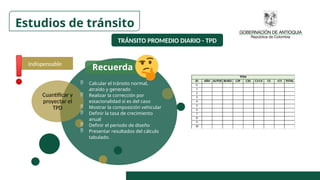

Calcular el TPD
Calcular los EE
Estudios de tránsito
Finalidad

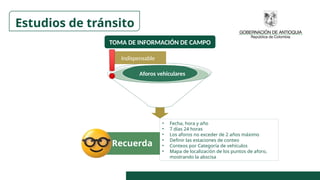

TOMA DE INFORMACIÓN DE CAMPO
Recuerda
Aforos vehiculares
Indispensable
• Fecha, hora y año
• 7 días 24 horas
• Los aforos no exceder de 2 años máximo
• Definir las estaciones de conteo
• Conteos por Categoría de vehículos
• Mapa de localización de los puntos de aforo,
mostrando la abscisa

TRÁNSITO PROMEDIO DIARIO - TPD
Cuantificar y
proyectar el
TPD
 Calcular el tránsito normal,
atraído y generado
 Realizar la corrección por
estacionalidad si es del caso
 Mostrar la composición vehicular
 Definir la tasa de crecimiento
anual
 Definir el periodo de diseño
 Presentar resultados del cálculo
tabulado.
ID AÑO AUTOS BUSES C2P C2G C3-C4 C5 >C5 TOTAL
0
1
2
3
4
5
6
7
8
9
10
TPDA
Indispensable
Recuerda

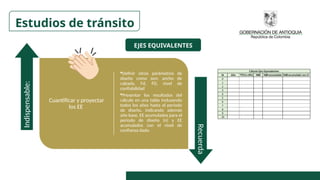

EJES EQUIVALENTES
Cuantificar y proyectar
los EE
Definir otros parámetros de
diseño como son: ancho de
calzada, Fd, FD, nivel de
confiabilidad
Presentar los resultados del
cálculo en una tabla incluyendo
todos los años hasta el periodo
de diseño, indicando además
año base, EE acumulados para el
periodo de diseño (n) y EE
acumulados con el nivel de
confianza dado.
Indispensable:
Recuerda

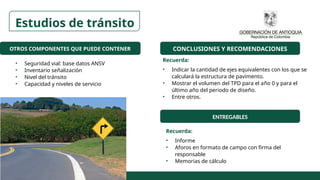

OTROS COMPONENTES QUE PUEDE CONTENER
• Seguridad vial: base datos ANSV
• Inventario señalización
• Nivel del tránsito
• Capacidad y niveles de servicio
CONCLUSIONES Y RECOMENDACIONES
ENTREGABLES
Recuerda:
• Indicar la cantidad de ejes equivalentes con los que se
calculará la estructura de pavimento.
• Mostrar el volumen del TPD para el año 0 y para el
último año del periodo de diseño.
• Entre otros.
Recuerda:
• Informe
• Aforos en formato de campo con firma del
responsable
• Memorias de cálculo

Con este estudio se
obtiene la
caracterización de la
subrasante.

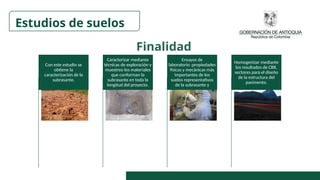

Caracterizar mediante
técnicas de exploración y
muestreo los materiales
que conforman la
subrasante en toda la
longitud del proyecto.
Ensayos de
laboratorio :propiedades
físicas y mecánicas más
importantes de los
suelos representativos
de la subrasante y
Homogenizar mediante
los resultados de CBR,
sectores para el diseño
de la estructura del
pavimento.
Estudios de suelos
Finalidad

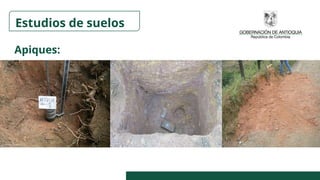

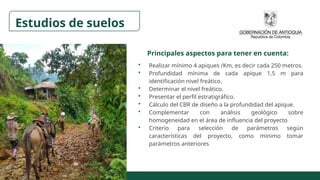

• Realizar mínimo 4 apiques /Km, es decir cada 250 metros.
• Profundidad mínima de cada apique 1,5 m para
identificación nivel freático.
• Determinar el nivel freático.
• Presentar el perfil estratigráfico.
• Cálculo del CBR de diseño a la profundidad del apique.
• Complementar con análisis geológico sobre
homogeneidad en el área de influencia del proyecto
• Criterio para selección de parámetros según
características del proyecto, como mínimo tomar
parámetros anteriores
Estudios de suelos
Principales aspectos para tener en cuenta:

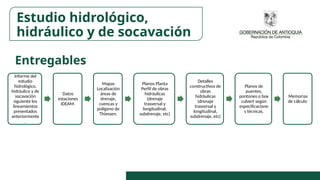

• Informe del estudio indicando, el CBR de diseño y las zonas homogéneas.
• Ensayos de laboratorio firmados
• Perfiles estratigráficos
• Mapa de localización de apiques
Estudios de suelos

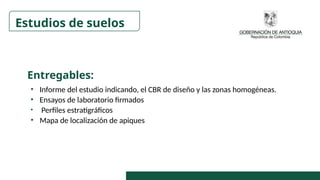

Entregables:

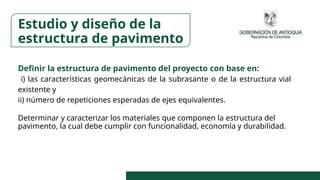

Definir la estructura de pavimento del proyecto con base en:
i) las características geomecánicas de la subrasante o de la estructura vial
existente y
ii) número de repeticiones esperadas de ejes equivalentes.
Determinar y caracterizar los materiales que componen la estructura del
pavimento, la cual debe cumplir con funcionalidad, economía y durabilidad.
Estudio y diseño de la
estructura de pavimento

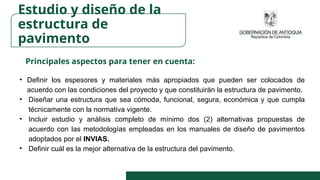

• Definir los espesores y materiales más apropiados que pueden ser colocados de
acuerdo con las condiciones del proyecto y que constituirán la estructura de pavimento.
• Diseñar una estructura que sea cómoda, funcional, segura, económica y que cumpla
técnicamente con la normativa vigente.
• Incluir estudio y análisis completo de mínimo dos (2) alternativas propuestas de
acuerdo con las metodologías empleadas en los manuales de diseño de pavimentos
adoptados por el INVIAS.
• Definir cuál es la mejor alternativa de la estructura del pavimento.
estructura de
pavimento

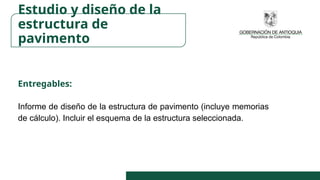

Entregables:
Informe de diseño de la estructura de pavimento (incluye memorias
de cálculo). Incluir el esquema de la estructura seleccionada.
estructura de
pavimento

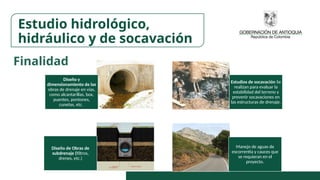

Diseño y
dimensionamiento de las
obras de drenaje en vías,
como alcantarillas, box,
puentes, pontones,
cunetas, etc.

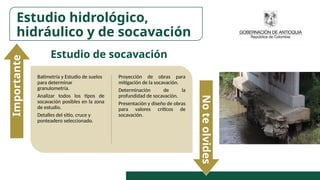

Estudios de socavación Se
realizan para evaluar la
estabilidad del terreno y
prevenir socavaciones en
las estructuras de drenaje.
Diseño de Obras de
subdrenaje (filtros,
drenes, etc.)
Manejo de aguas de
escorrentía y cauces que
se requieran en el
proyecto.
Estudio hidrológico,
hidráulico y de socavación
Finalidad

Estudio Hidrológico
Importante No te olvides
Utiliza metodologías adecuadas
para cuencas menores y mayores
según el caso.
Utiliza tres metodologías para el
cálculo de los tiempos de
concentración y caudales.
Realiza el análisis para los diferentes
periodos de retorno según la
tipología de obras que requieras.
Realiza Polígonos de Thiessen para
determinar la estación de
incidencia.
Utiliza cartografía adecuada para la
zona de análisis
Realiza un análisis de los registros
de precipitación y la climatología
de la zona de estudio.

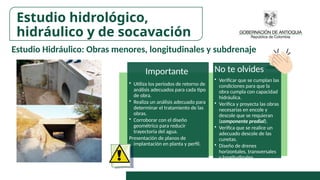

Estudio Hidráulico: Obras menores, longitudinales y subdrenaje
Importante
• Utiliza los periodos de retorno de
análisis adecuados para cada tipo
de obra.
• Realiza un análisis adecuado para
determinar el tratamiento de las
obras.
• Corroborar con el diseño
geométrico para reducir
trayectoria del agua.
Presentación de planos de
implantación en planta y perfil.
No te olvides
• Verificar que se cumplan las
condiciones para que la
obra cumpla con capacidad
hidráulica.
• Verifica y proyecta las obras
necesarias en encole y
descole que se requieran
(componente predial).
• Verifica que se realice un
adecuado descole de las
cunetas.
• Diseño de drenes
horizontales, transversales
y longitudinales.

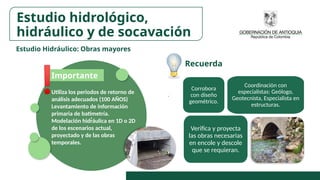

Estudio Hidráulico: Obras mayores
.
Corrobora
con diseño
geométrico.
Verifica y proyecta
las obras necesarias
en encole y descole
que se requieran.
Coordinación con
especialistas: Geólogo,
Geotecnista, Especialista en
estructuras.
Utiliza los periodos de retorno de
análisis adecuados (100 AÑOS)
Levantamiento de información
primaria de batimetría.
Modelación hidráulica en 1D o 2D
de los escenarios actual,
proyectado y de las obras
temporales.
Importante
Recuerda

Batimetría y Estudio de suelos
para determinar
granulometría.
Analizar todos los tipos de
socavación posibles en la zona
de estudio.
Detalles del sitio, cruce y
ponteadero seleccionado.
Proyección de obras para
mitigación de la socavación.
Determinación de la
profundidad de socavación.
Presentación y diseño de obras
para valores críticos de
socavación.
Importante
No
te
olvides
Estudio de socavación

Informe del
estudio
hidrológico,
hidráulico y de
socavación
siguiente los
lineamientos
presentados
anteriormente
.
Datos
estaciones
IDEAM.
Mapas
Localización
áreas de
drenaje,
cuencas y
polígono de
Thiessen.
Planos Planta
Perfil de obras
hidráulicas
(drenaje
trasversal y
longitudinal,
subdrenaje, etc)
Detalles
constructivos de
obras
hidráulicas
(drenaje
trasversal y
longitudinal,
subdrenaje, etc)
Planos de
puentes,
pontones o box
culvert según
especificacione
s técnicas.
Memorias
de cálculo
Entregables

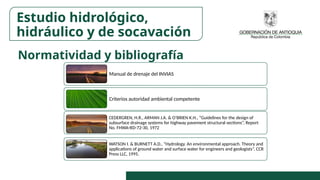

Normatividad y bibliografía
Manual de drenaje del INVIAS
Criterios autoridad ambiental competente
CEDERGREN, H.R., ARMAN J.A. & O’BRIEN K.H., “Guidelines for the design of
subsurface drainage systems for highway pavement structural sections”, Report
No. FHWA-RD-72-30, 1972
WATSON I. & BURNETT A.D., “Hydrology. An environmental approach. Theory and
applications of ground water and surface water for engineers and geologists”, CCR
Press LLC, 1995.

PMA
Elaborar estudios
ambientales para
cumplir con la
normatividad
ambiental y minera
vigente en el país.
Basarse en la Guía de
Manejo Social,
Ambiental y SST para
proyectos de
infraestructura de la
Gobernación de
Antioquia.
Considera impactos
ambientales en los
componentes físico,
biótico y
socioeconómico.
Contiene medidas
para prevenir,
mitigar, controlar,
corregir y compensar
impactos negativos.
Incluye Plan de
Monitoreo y
Seguimiento y Plan de
Contingencia.

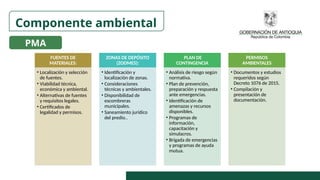

FUENTES DE
MATERIALES:
• Localización y selección
de fuentes.
• Viabilidad técnica,
económica y ambiental.
• Alternativas de fuentes
y requisitos legales.
• Certificados de
legalidad y permisos.
ZONAS DE DEPÓSITO
(ZODMES):
• Identificación y
localización de zonas.
• Consideraciones
técnicas y ambientales.
• Disponibilidad de
escombreras
municipales.
• Saneamiento jurídico
del predio..
PLAN DE
CONTINGENCIA
• Análisis de riesgo según
normativa.
• Plan de prevención,
preparación y respuesta
ante emergencias.
• Identificación de
amenazas y recursos
disponibles.
• Programas de
información,
capacitación y
simulacros.
• Brigada de emergencias
y programas de ayuda
mutua.
PERMISOS
AMBIENTALES
• Documentos y estudios
requeridos según
Decreto 1076 de 2015.
• Compilación y
presentación de
documentación.

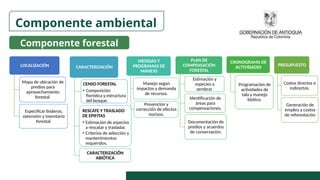

PMA

LOCALIZACIÓN
Mapa de ubicación de
predios para
aprovechamiento
forestal.
Especificar linderos,
extensión y inventario
forestal.
CARACTERIZACIÓN
CENSO FORESTAL
• Composición
florística y estructura
del bosque.
RESCATE Y TRASLADO
DE EPIFITAS
• Estimación de especies
a rescatar y trasladar.
• Criterios de selección y
mantenimientos
requeridos.
CARACTERIZACIÓN
ABIÓTICA
MEDIDAS Y
PROGRAMAS DE
MANEJO
Manejo según
impactos y demanda
de recursos.
Prevención y
corrección de efectos
nocivos.
PLAN DE
COMPENSACIÓN
FORESTAL
Estimación y
especies a
sembrar.
Identificación de
áreas para
compensaciones.
Documentación de
predios y acuerdos
de conservación.
CRONOGRAMA DE
ACTIVIDADES
Programación de
actividades de
tala y manejo
biótico.
PRESUPUESTO
Costos directos e
indirectos.
Generación de
empleo y costos
de reforestación

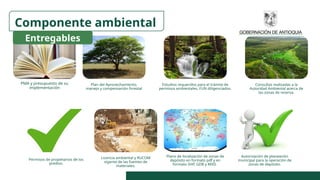

Componente forestal

PMA y presupuesto de su
implementación
Plan del Aprovechamiento,
manejo y compensación forestal
Estudios requeridos para el trámite de
permisos ambientales. FUN diligenciados.
Consultas realizadas a la
Autoridad Ambiental acerca de
las zonas de reserva.
Permisos de propietarios de los
predios.
Licencia ambiental y RUCOM
vigente de las fuentes de
materiales.
Plano de localización de zonas de
depósito en formato pdf y en
formato SHP, GDB y MXD.
Autorización de planeación
municipal para la operación de
zonas de depósito.
Entregables

Normatividad y bibliografía
Guía de Manejo Social, Ambiental y SST para proyectos
de infraestructura de la Gobernación de Antioquia.
Criterios autoridad ambiental competente

Definir el trazado y diseño geométrico de la vía que permita mejorar las condiciones
técnicas de la vía existente.
Definir la sección típica y el diseño final en planta perfil y secciones de la vía existente.
Sobre el corredor de la vía existente, deberá definir y optimizar un diseño geométrico
acorde con los criterios y parámetros establecidos en El Manual de Diseño Geométrico
del INVIAS vigente.

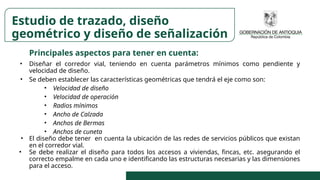

Estudio de trazado, diseño
geométrico y diseño de señalización

• Diseñar el corredor vial, teniendo en cuenta parámetros mínimos como pendiente y
velocidad de diseño.
• Se deben establecer las características geométricas que tendrá el eje como son:
• Velocidad de diseño
• Velocidad de operación
• Radios mínimos
• Ancho de Calzada
• Anchos de Bermas
• Anchos de cuneta
• El diseño debe tener en cuenta la ubicación de las redes de servicios públicos que existan
en el corredor vial.
• Se debe realizar el diseño para todos los accesos a viviendas, fincas, etc. asegurando el
correcto empalme en cada uno e identificando las estructuras necesarias y las dimensiones
para el acceso.
Estudio de trazado, diseño
geométrico y diseño de señalización

Entregables:
• Informe del diseño geométrico y señalización.
• Planos en formato PDF y DWG (Planta, Perfil, Secciones).
• Planos de señalización
Estudio de trazado, diseño geométrico y
diseño de señalización

Estudio De Geología Y
Geomorfologia Regional
Estudiar la Geología y la Geomorfología de la zona, en
detalle a lo largo y ancho del corredor de la vía existente,
para identificar unidades geológicas y geomorfológicas de
la zona a intervenir.

• Delimitación por unidades geológicas y geomorfológicas, con el respectivo
levantamiento de procesos geomorfológicos activos e inactivos, en escalas
iguales o de mayor detalle a 1:5000.
• Estudio de las amenazas geológicas naturales.
• Estudio de la Geología Regional.
• Estudio de la Geología Local.
Estudio De Geología Y Geomorfología
Regional

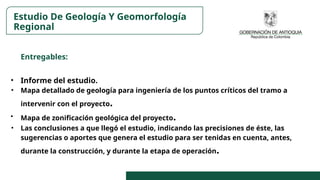

Entregables:
• Informe del estudio.
• Mapa detallado de geología para ingeniería de los puntos críticos del tramo a
intervenir con el proyecto.
• Mapa de zonificación geológica del proyecto.
• Las conclusiones a que llegó el estudio, indicando las precisiones de éste, las
sugerencias o aportes que genera el estudio para ser tenidas en cuenta, antes,
durante la construcción, y durante la etapa de operación.
Estudio De Geología Y Geomorfología
Regional

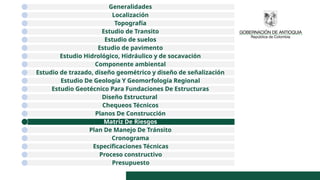

Generalidades
Localización
Topografía
Estudio de Transito
Estudio de suelos
Estudio De Geología Y Geomorfología Regional
Diseño Estructural
Chequeos Técnicos
Matriz De Riesgos
Cronograma
Presupuesto

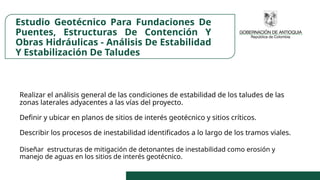

Estudio Geotécnico Para Fundaciones De
Puentes, Estructuras De Contención Y
Obras Hidráulicas - Análisis De Estabilidad
Y Estabilización De Taludes
Realizar el análisis general de las condiciones de estabilidad de los taludes de las
zonas laterales adyacentes a las vías del proyecto.
Definir y ubicar en planos de sitios de interés geotécnico y sitios críticos.
Describir los procesos de inestabilidad identificados a lo largo de los tramos viales.
Diseñar estructuras de mitigación de detonantes de inestabilidad como erosión y
manejo de aguas en los sitios de interés geotécnico.

● Establecer los parámetros geotécnicos de los suelos, rocas y macizo rocoso
de los sitios de aproximación, accesos, ponteaderos, apoyos y entorno al
sitio donde se requiera las obras de mejoramiento.
● Identificar la cantidad y frecuencia de las exploraciones, así como la
caracterización detallada de los suelos y rocas en los sitios en que se
ubicarán obras en el proyecto.
● Dentro de las actividades a realizar se resalta el diseño de cimentaciones
especiales, determinar métodos constructivos de las estructuras requeridas
y condiciones de monitoreo geotécnico.

Entregables:
● Informe de diseño geotécnico
● Listado Sitio de interés geotécnico (descripción detallada).
● Listado sitios de implementación de muros de contención (descripción detallada).
● Listado Sitios críticos (descripción detallada).
● Soporte de ensayos de laboratorio firmados.
● Cálculo de estabilidad de taludes.
● Análisis para la cimentación de estructuras. Incluir memorias de cálculo de estabilidad y
planos
● Obras de estabilización propuestas.(ubicación y descripción general). Incluir memorias
de cálculo y plano.

Diseño Estructural De Puentes, Estructuras
De Contención Y Obras Hidráulicas
• Diseñar las alcantarillas, muros, puentes y pontones y demás obras que requiera el proyecto y
especificar basados en topografía, batimetría, diseño geométrico, geología, geotecnia,
fundaciones, estabilidad de taludes, hidráulica, ambiental y demás áreas aplicables, las
soluciones estructurales respectivas
• Realizar el chequeo estructural de las obras existentes.
• Determinar la tipología y el diseño final, incluidas las especificaciones técnicas para
construcción, de todas las obras que requiera el proyecto, con base en el estudio de
geotecnia de estructuras y demás relacionados.

Diseño Estructural De Puentes,
Estructuras De Contención Y Obras
Hidráulicas
• Se deben plantear las intervenciones necesarias sobre los puentes, pontones,
viaductos, estructuras de contención de tierras, estructuras de drenaje, o
cualquier estructura complementaria que atraviesen el eje definitivo del
proyecto y/o esté dentro del área de influencia desde la especialidad
estructural.
• Se deben describir las intervenciones de mantenimiento, repotenciación,
rehabilitación, cambios, reforzamiento o construcción nueva que garanticen la
correcta operación de las estructuras necesarias a intervenir.

Diseño Estructural De Puentes, Estructuras
De Contención Y Obras Hidráulicas
Entregables:
• Informe de los diseños.
• Chequeo estructural de todas las obras existentes en la vía.
• planos

Chequeos Técnicos
Ver manual inspección obras drenaje INVIAS

Entregar los planos de diseño y construcción, con todos los detalles
constructivos de cada uno de los elementos, especificando el tipo de
materiales a utilizar, acotados y firmados.
Si se adoptan detalles constructivos de un manual o cartilla se deberá
indicar en notas dicho manual y páginas de donde se adopta.
Se deben presentar los planos en formato físico y digital, tanto PDF como
DWG, en una escala adecuada y teniendo en cuenta que se deben
presentar la planta, el perfil y las secciones cada 10 metros, de la manera
indicada anteriormente. Se entregarán planos de tamaño 1000 mm x 700
mm.
Chequeos Técnicos

Ver matriz de riesgos DNP
Matriz De Riesgos

Descripción del
proyecto
Longitud a
intervenir
Plazo ejecución
obras
Descripción corta de
las obras a realizar
Volumen vehicular
TPD, debe coincidir
con la información
del estudio de
tránsito
Recorridos y vías
alternas
Describir las rutas
alternas si las hay
Mostrar mapa
indicando dichas
rutas
Características de
las obras
Tipo de obra:
Mejoramiento,
rehabilitación,
construcción, etc.
Identificar obras
menores y mayores
Equipos y maquinaria
para utilizar y
ubicación de éstos
Horarios de trabajo
propuestos
Indispensable
Recuerda

Esté por frentes de obra
PMT - Intervenciones con cierre
parcial de vía con topógrafo
PMT - Intervenciones menores con
cierre parcial de vía
PMT - Intervenciones mayores con
cierre total y/o temporal de calzada
Trabajos nocturnos
Entrada y salida de volquetas
Manejo del tránsito peatonal
Información, divulgación y
socialización del plan
Diseño del PMT
Código señal
Leyenda
Cantidad obras menores
Cantidad obras mayores
Cantidad pancartas informativas
Total por frente de obra
Inventario de
señalización a utilizar
CÓDIGO
SEÑAL
LEYENDA ILUSTRACIÓN
CANTIDAD
OBRAS
MENORES
CANTIDAD
OBRAS
MAYORES
TOTALES
xxx
xxx
xxx
xxx
0 0 0
SEÑALES VERTICALES
1.1. Señalización vertical
Total
1.2 Pancarta informativa - pasacalle
FRENTE 1

Señales verticales y pancartas
Dispositivos para canalizar el tránsito:
barricadas, maletines, conos, bastón
luminoso Pare – Siga
Insumos abanderados: paletas pare –
siga, radioteléfonos
Presupuesto PMT - Informe
- Plano diseños PMT
Entregables

Definir aquellas
especificaciones
para
construcción,
generales y
particulares que
rigen el proyecto.
La numeración y
descripción de los
ítems descritos en
el documento de
las especificaciones
técnicas deben
coincidir
exactamente como
aparecen en el
presupuesto.
En el
documento
deben
aparecer
todos y
solamente
los ítems
del
presupuest
o del
proyecto.
Cuando las
características
del proyecto lo
requieran
podrán existir
Especificacione
s Particulares.
Descripción
Clasificación
Materiales
Equipo
Procedimiento
de
construcción
Control y
tolerancia
Medida
Forma de
pago
Ítem de
pago

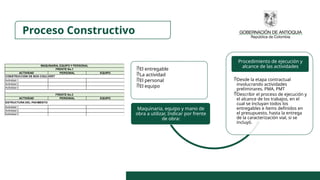

Proceso Constructivo
Introducción
Trabajos a realizar
Identificación de las
etapas del proyecto
Frentes de
trabajo
Número de frentes
de obra
Definición de los
trabajos a realizar
por frente de obra

El entregable
La actividad
El personal
El equipo
Maquinaria, equipo y mano de
obra a utilizar, Indicar por frente
de obra:
Desde la etapa contractual
involucrando actividades
preliminares, PMA, PMT
Describir el proceso de ejecución y
el alcance de los trabajos, en el
cual se incluyan todos los
entregables e ítems definidos en
el presupuesto, hasta la entrega
de la caracterización vial, si se
incluyó.
Procedimiento de ejecución y
alcance de las actividades
ACTIVIDAD PERSONAL EQUIPO
Actividad 1
Actividad 2
Actividad 3
ACTIVIDAD PERSONAL EQUIPO
Actividad 1
Actividad 2
Actividad 3
MAQUINARIA, EQUIPO Y PERSONAL
FRENTE No.2
ESTRUCTURA DEL PAVIMENTO
FRENTE No.1
CONSTRUCCION DE BOX COULVERT
Proceso Constructivo

Presupuesto
Estudio y memoria
de cantidades de
obra.
Análisis del AIU.
Análisis de
Precios Unitarios.
Definir aquellas
especificaciones para
construcción, generales y
particulares.
Cálculo del
presupuesto de
Interventoría.
Cálculo del Factor
multiplicador.
Cálculo del Factor
prestacional.

MODULO 1. ESTRUCTURACION PROYECTOS V2.pptx

Más contenido relacionado

Similar a MODULO 1. ESTRUCTURACION PROYECTOS V2.pptx

Último

MODULO 1. ESTRUCTURACION PROYECTOS V2.pptx
