1. MONITOR TRC O CRT
ING. QUEVIN BARRERA
ALEXIZ CRUZ
SEBASTIAN CEPEDA
DAVIONSON MUNERA
ONCE - E
INSTITUCION EDUCATIVA BRAULIO GONZALEZ
YOPAL – CASANARE
2012

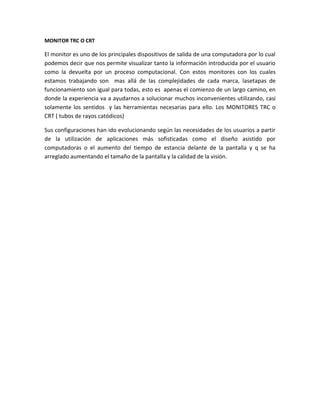

2. MONITOR TRC O CRT
El monitor es uno de los principales dispositivos de salida de una computadora por lo cual
podemos decir que nos permite visualizar tanto la información introducida por el usuario
como la devuelta por un proceso computacional. Con estos monitores con los cuales
estamos trabajando son mas allá de las complejidades de cada marca, lasetapas de
funcionamiento son igual para todas, esto es apenas el comienzo de un largo camino, en
donde la experiencia va a ayudarnos a solucionar muchos inconvenientes utilizando, casi
solamente los sentidos y las herramientas necesarias para ello. Los MONITORES TRC o
CRT ( tubos de rayos catódicos)
Sus configuraciones han ido evolucionando según las necesidades de los usuarios a partir
de la utilización de aplicaciones más sofisticadas como el diseño asistido por
computadoras o el aumento del tiempo de estancia delante de la pantalla y q se ha
arreglado aumentando el tamaño de la pantalla y la calidad de la visión.

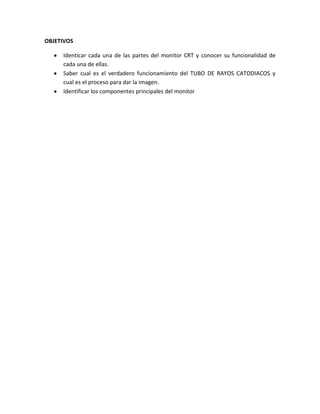

3. OBJETIVOS
Identicar cada una de las partes del monitor CRT y conocer su funcionalidad de
cada una de ellas.
Saber cual es el verdadero funcionamiento del TUBO DE RAYOS CATODIACOS y
cual es el proceso para dar la imagen.
Identificar los componentes principales del monitor

4. DESARROLLO DE LA PRÁCTICA
MONITOR TRC

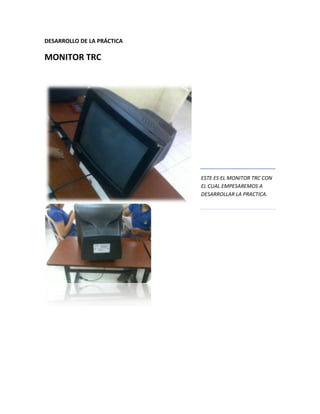

ESTE ES EL MONITOR TRC CON
EL CUAL EMPESAREMOS A
DESARROLLAR LA PRACTICA.

5. Después de quitar los tornillos
procedemos a retirar la capa de
pasta que lo protege y luego
retiraremos la de aluminio que es la
que se encarga de proteger al
monitor.

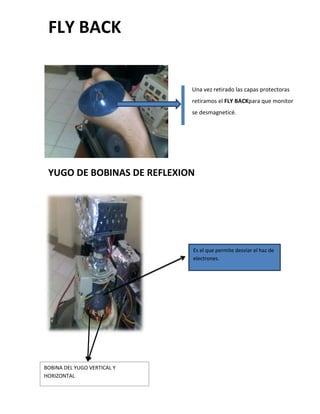

6. FLY BACK
Una vez retirado las capas protectoras
retiramos el FLY BACKpara que monitor
se desmagneticé.
YUGO DE BOBINAS DE REFLEXION
Es el que permite desviar el haz de
electrones.
BOBINA DEL YUGO VERTICAL Y
HORIZONTAL

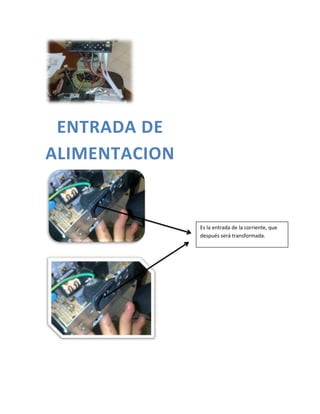

7. ENTRADA DE
ALIMENTACION
Es la entrada de la corriente, que
después será transformada.

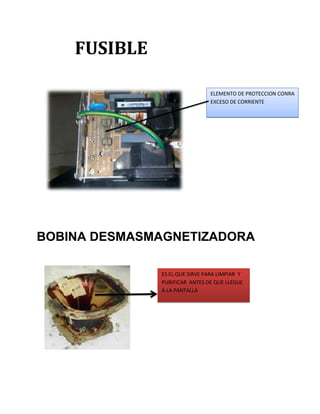

8. FUSIBLE
ELEMENTO DE PROTECCION CONRA
EXCESO DE CORRIENTE
BOBINA DESMASMAGNETIZADORA
ES EL QUE SIRVE PARA LIMPIAR Y
PURIFICAR ANTES DE QUE LLEGUE
A LA PANTALLA

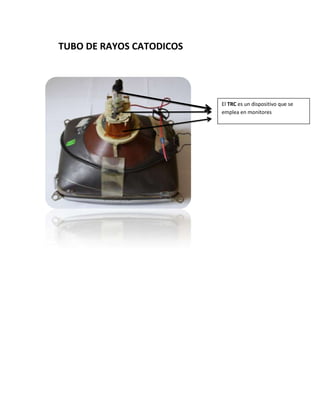

9. TUBO DE RAYOS CATODICOS
El TRC es un dispositivo que se
emplea en monitores

10. PTC
Permite el paso de la corriente y
a medida que se va calentando
aumenta su resistencia hasta
evitar el paso de la corriente.
También se utiliza para
controlar la tensión de la bobina
des magnetizadora.
SECCIÓN HORIZONTAL
La salida Horizontal se reconoc
e rápidamente ya que se encue
ntra conformada por el Fly‐Bac
k y el transistor
horizontal o HOT que por lo ge
neral se encuentra adherido al
disipador de calor.

11. SECCION VERTICAL
Se encuentra conformada por
un circuito integrado de
potencia que amplifica el pulso
vertical proveniente del
separador de sincronismos.
SECCION LOGICA Y CONTROL
Esta etapa se encuentra
conformada por el
MICROPROCESADOR y la memoria
EEPROM. Como su nombre lo
indica esta etapa se encarga de
decidir la forma y lo que se
mostrará en pantalla. Además se
encarga de el menú, el oscilador
OSD, los controles frontales de la
pantalla

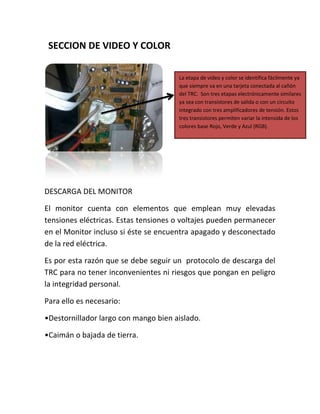

12. SECCION DE VIDEO Y COLOR
La etapa de video y color se identifica fácilmente ya
que siempre va en una tarjeta conectada al cañón
del TRC. Son tres etapas electrónicamente similares
ya sea con transistores de salida o con un circuito
integrado con tres amplificadores de tensión. Estos
tres transistores permiten variar la intensida de los
colores base Rojo, Verde y Azul (RGB).
DESCARGA DEL MONITOR
El monitor cuenta con elementos que emplean muy elevadas
tensiones eléctricas. Estas tensiones o voltajes pueden permanecer
en el Monitor incluso si éste se encuentra apagado y desconectado
de la red eléctrica.
Es por esta razón que se debe seguir un protocolo de descarga del
TRC para no tener inconvenientes ni riesgos que pongan en peligro
la integridad personal.
Para ello es necesario:
•Destornillador largo con mango bien aislado.
•Caimán o bajada de tierra.

13. ATENCION - MUY IMPORTANTE:
1. Conectar SIEMPRE primero, el cable a tierra y al destornillador,
antes de introducirlo debajo del chupo o ventosa.
2. Conectar siempre el extremo de tierra, a la cubierta de aquadag
de TRC.
NO LO CONECTE A NINGUN OTRO PUNTO DEL CHASIS
(sintonizador, disipadores, etc.), pues se corre el riego de dañar
componentes sensibles del circuito

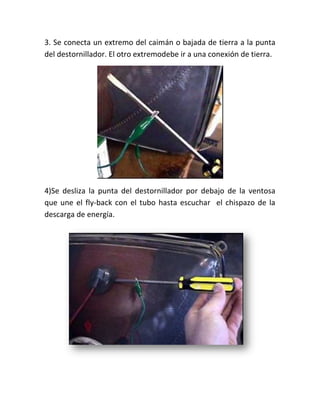

14. 3. Se conecta un extremo del caimán o bajada de tierra a la punta
del destornillador. El otro extremodebe ir a una conexión de tierra.
4)Se desliza la punta del destornillador por debajo de la ventosa
que une el fly‐back con el tubo hasta escuchar el chispazo de la
descarga de energía.

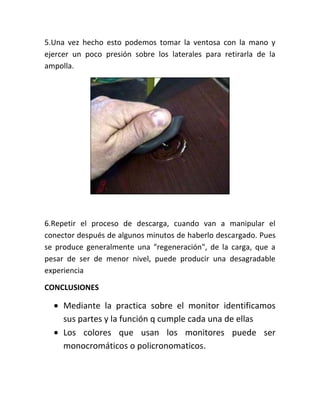

15. 5.Una vez hecho esto podemos tomar la ventosa con la mano y
ejercer un poco presión sobre los laterales para retirarla de la
ampolla.
6.Repetir el proceso de descarga, cuando van a manipular el
conector después de algunos minutos de haberlo descargado. Pues
se produce generalmente una "regeneración", de la carga, que a
pesar de ser de menor nivel, puede producir una desagradable
experiencia
CONCLUSIONES
Mediante la practica sobre el monitor identificamos
sus partes y la función q cumple cada una de ellas
Los colores que usan los monitores puede ser
monocromáticos o policronomaticos.

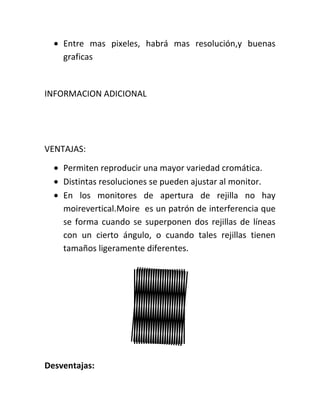

16. Entre mas pixeles, habrá mas resolución,y buenas
graficas
INFORMACION ADICIONAL
VENTAJAS:
Permiten reproducir una mayor variedad cromática.
Distintas resoluciones se pueden ajustar al monitor.
En los monitores de apertura de rejilla no hay
moirevertical.Moire es un patrón de interferencia que
se forma cuando se superponen dos rejillas de líneas
con un cierto ángulo, o cuando tales rejillas tienen
tamaños ligeramente diferentes.
Desventajas:

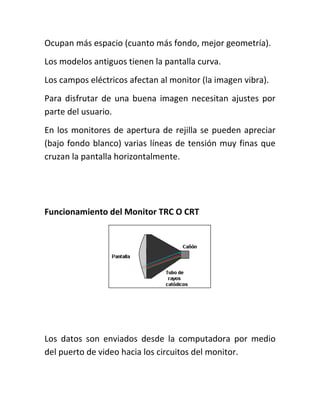

17. Ocupan más espacio (cuanto más fondo, mejor geometría).
Los modelos antiguos tienen la pantalla curva.
Los campos eléctricos afectan al monitor (la imagen vibra).
Para disfrutar de una buena imagen necesitan ajustes por
parte del usuario.
En los monitores de apertura de rejilla se pueden apreciar
(bajo fondo blanco) varias líneas de tensión muy finas que
cruzan la pantalla horizontalmente.
Funcionamiento del Monitor TRC O CRT
Los datos son enviados desde la computadora por medio
del puerto de video hacia los circuitos del monitor.

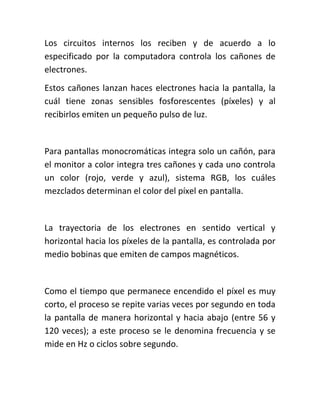

18. Los circuitos internos los reciben y de acuerdo a lo
especificado por la computadora controla los cañones de
electrones.
Estos cañones lanzan haces electrones hacia la pantalla, la
cuál tiene zonas sensibles fosforescentes (píxeles) y al
recibirlos emiten un pequeño pulso de luz.
Para pantallas monocromáticas integra solo un cañón, para
el monitor a color integra tres cañones y cada uno controla
un color (rojo, verde y azul), sistema RGB, los cuáles
mezclados determinan el color del píxel en pantalla.
La trayectoria de los electrones en sentido vertical y
horizontal hacia los píxeles de la pantalla, es controlada por
medio bobinas que emiten de campos magnéticos.
Como el tiempo que permanece encendido el píxel es muy
corto, el proceso se repite varias veces por segundo en toda
la pantalla de manera horizontal y hacia abajo (entre 56 y
120 veces); a este proceso se le denomina frecuencia y se
mide en Hz o ciclos sobre segundo.

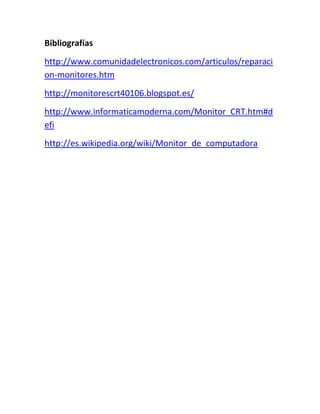

19. Bibliografías
