Este documento presenta los componentes principales de un monitor CRT (tubo de rayos catódicos). Describe la fuente de alimentación conmutada, el tubo de rayos catódicos, la sección lógica y de control, la sección de video y color, y las secciones horizontal y vertical. Explica cómo funcionan componentes como el flyback, la bobina desmagnetizadora, y el filamento, cátodo y ánodo dentro del tubo de rayos catódicos. El documento también cubre el descubrimiento y desarmado seguro de un monitor C

1. MONITOR TRC O CRT
PRESENTADO POR:
GIOVANNY PARRA
LILIANA VALVUENA
ALEJANDRA CASTELLANOS
DOCENTE:
ING. QUEVIN BARRERA
GRADO:
11°F
MODALIDAD INFORMATICA
INSTITUCION EDUCATIVA BRAULIO GONZALEZ
YOPAL-CASANARE

2. INTRODUCCION
Esta tecnología ha venido evolucionando con el paso de los tiempos, desde la aparición de los
viejos monitores de fosforo verde, hasta lo nuevo, los plasmas. En hardware este es un periférico
de salida que toma la información enviada y la transforma en unas graficas a una computadora, los
monitores se conectan a la computadora a través de una tarjeta grafica (o adaptador o tarjeta de
video).
La información se representa mediante píxeles (la unidad mínima representable en un monitor).
Cada píxel en la pantalla se enciende con un determinado color para formar la imagen. De esta
forma, cuanto más cantidad de píxeles puedan ser representados en una pantalla, mayor
resolución habrá. Es decir, cada uno de los puntos será más pequeño y habrá más al mismo
tiempo en la pantalla para conformar la imagen. Cada píxel se representa en la memoria de video
con un número. Dicho número es la representación numérica de un color especifico, que puede
ser de 8, 16 o más bits. Cuanto más grande sea la cantidad de bits necesarios para representar un
píxel, más variedad de colores podrán unirse en la misma imagen. De esta manera se puede
determinar la cantidad de memoria de video necesaria para una cierta definición y con una cierta
cantidad de colores.
OBJETIVOS
• RealizarladescripcióndetalladadeloscomponentesqueconformanlaplacadelMonitoratravésdel
estudioparticular delas característicasde cada unodeellos.
• Realizar el ensamble y desensamble de un monitor CRT.
• Aprender mas acerca de lo elementos de un monitor CRT y su funcionamiento.
MATERIALES
• MonitorTRC.
• KitBásicoherramienta(Destornilladores ETC…)
Observaciones
Antes de iniciar la presente guía asegúrese de cumplir con las siguientes recomendaciones:
• Verifique que tiene todos los materiales de trabajo.
•Quítese el reloj o cualquier otra joya de las manos. Recójase el cabello y ajuste la ropa
suelta.
• No toque directamente la superficie de los integrados ya que pueden sufrir daños por
sobrecargade energía estática.
• Use los elementos de protección y seguridad necesarios.
•Asegúrese que la superficie de trabajo este limpia y libre de objetos ajenos al laboratorio.
•Asegúrese de que el equipo de prueba se encuentra desconectado de cualquier toma
eléctrica

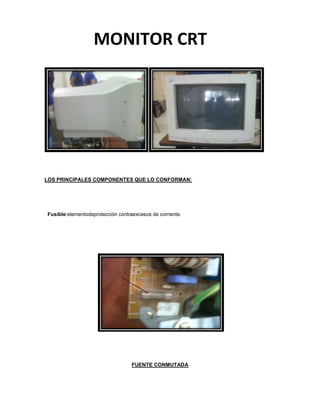

3. MONITOR CRT
LOS PRINCIPALES COMPONENTES QUE LO CONFORMAN:
Fusible:elementodeprotección contraexcesos de corriente.
FUENTE CONMUTADA

4. SECCION PRIMARIA: seencuentra conformada porlos siguientes elementos:
•Entradadealimentación.
•Fusible
• Filtro de línea
•Puentedediodos
•Condensadorelectrolítico
• Transistor (FET) depotencia
• Llave de encendido
SECCION SECUNDARIA:conformada por:
• SecundariodeltransformadordeSwitching.
•Diodossecundarios
•Condensadoreselectrolíticos

5. PTC
(PositiveTemperatureCoefficient):Resistenciavariablequese“abre”internamentecomoconsecuen
ciadela
temperaturageneradaalcircularunacantidadimportantedecorrienteenpocossegundos.Seutilizapa
ra controlarla tensióndelabobinadesmagnetizadora.
Inicialmentepermiteelpasodelacorrienteyamedidaquesevacalentandoaumentasuresistenciahast
a evitarelpasodela corriente.
SECCION LOGICA Y CONTROL
Esta etapa se encuentra conformada por el microprocesador y la memoria EEPROM.Como
su nombre lo indica esta etapa se encarga de decidir la forma y lo que se mostrará en
pantalla.Además se encargadeel menú, el oscilador OSD, los controles frontales de la
pantalla.
SECCION DE VIDEO Y COLOR
La etapa de video y color se identifica fácilmente ya que siempre va en una tarjeta conecta
da al cañón del TRC. Son tres etapas electrónicamente similares ya sea con transistores
de salida o con un circuito integrado con tres amplificadores de tensión. Estos tres transist
ores permiten variar la intensida de los colores base Rojo, Verde y Azul (RGB).

6. SECCION HORIZONTAL
La salida Horizontal se reconoce rápidamente ya que se encuentra conformada por el Fly‐Back
y el transistor horizontal o HOT que por lo general se encuentra adherido al disipador de calor.
}
SECCION VERTICAL
Se encuentra conformada por un circuito integrado de potencia que amplifica el pulso vertical pr
oveniente del separador de sincronismos.
FLY BACK

7. Es untipode transformadorelevadorqueconstade dos partes:
Junto con la hot y circuitos de deflexión horizontal, eleva el voltaje de la fuente d
e poder de 20 a
30kV y suministra otros voltajes secundarios que alimentan circuitos de vertical,
video.
Un divisor de voltaje que proporciona el enfoque y el screen de la pantalla
YUGO O BOBINA DE VOZ
Permitenqueelhazdeelectronesseadesviadohaciaelpuntocorrecto,delocontrariosóloseveráunpu
nto
enelcentrodelapantalla.ExistendosparesdebobinascolocadasalfinaldelcuellodelTRCdosparala
deflexiónverticalydosparaladeflexiónhorizontallocualpermitedesplazarelhazdeelectronesportod
ael áreadela pantalla. Estefenómeno sedenominadeflexiónmagnética.
BOBINA DESMAGNETIZADORA
Esunelementoquesirvepara“limpiar”ypurificarloscoloresantesdeiluminarlapantalla.Sinella,al
encenderelmonitorpodríanaparecermanchas ocolores nodefinidosporcausadelmagnetismo.
TUBO DE RAYOS CATODICOS

8. El tubo TRC es un dispositivo de visualización que se emplea en monitores, televisores, OSCIL
OSCOPIOS; aunque actualmente está siendo sustituido por tecnologías como el LCD, Plasma L
EDS.
Para controlar esta emisión se le coloca la rejilla de control, que es la que nos controla el b
rillo y para que los electrones impacten en la pantalla, se utiliza otra rejilla denominada rejil
la de pantalla que los atrae al estar a un mayor potencial que el cátodo. Para mantener est
able el haz utilizamos una tercera rejilla la de enfoque que obliga a que los electrones siga
n una trayectoria, para que al final impacten en el ánodo final (la pantalla).
El monitor se encarga de traducir y mostrar las imágenes gráficas provenientes de la tarje
ta de video. El TRC está compuesto por un cañón que dispara constantemente un haz de
electrones, que después de atravesar varios electrodos que lo conforman, impacta contr
a la pantalla.
FILAMENTO: Se conecta a la pantalla con la tarjeta de video del monitor
Es importante ya que por el pasan las instrucciones de la pantalla.

9. CATODO: Este consiste un delgado hilo de cobre, que al calentarse libera electrones que son
atraídos por el ánodo.
ANILLOS DE CONVERGENCIA: Estos aceleran el paso de los electrones para que haya un
menor tiempo de refresco.
TUBO DE BENERG: Estos son los que ayudan a ajustar el foco, y la intensidad de los electrones.
REJILLA DE ENFOQUE: Se encarga de enfocar los rayos catódicos , para que no salga un punto
negro, o salga negra toda la pantalla.
CABLES VERTICALES-HORIZONTALES: Los cables verticales tiene los colores amarillo y verde
y café, y los cables horizontales los colores rojo y azul.
ANODO: Este esta compuesta por una delgada capa de fosforo cargada positivamente atrae los
electrones que viene del cátodo y emiten luz cuando los electrones chocan con ella para formar la
imagen.
DESCUBRIMMIENTO DEL MONITOR
Cadafabricanteposeeunosestándarespropiosqueimpidenidentificarunmétodogeneralparadesar
marel monitor, sinembargo,porlogeneralsólobasta conquitaralgunostornillos yretirar la cubierta.
Procedimiento:
1.Tomeelmonitordeprueba yasegúresedequeestadesconectadodela redde alimentación.
2.Identifiqueyextraigalos tornillos usandolaherramientaadecuada.
3.Sielmonitortienetrabasenlapartesuperiorsedebeusarundestornilladorplanoparahaceruna
ligerapresiónquedesencajelamisma.Nohaceresteprocesocondemasiadafuerzayaquepu
ede romperselamuescaplásticaque conformalatraba.
4.Extraerlatapadelmonitoryconmuchocuidadoextraerelcabledeseñaldevideoatravésdel
orificiodelatapa.
5.Ubicarelmonitorenunlugarapropiadolibredeobstáculosteniendocuidadode
“ Notocarningúncomponenteinternoporahora”.
Elmonitorcuentaconelementosqueempleanmuyelevadastensioneseléctricas.Estastensionesovo
ltajes pueden permanecerenelMonitorinclusosiéste seencuentraapagado y desconectadode
laredeléctrica.
EsporestarazónquesedebeseguirunprotocolodedescargadelTRCparanotenerinconvenientesni

10. riesgos que pongan enpeligrolaintegridadpersonal.
Paraelloes necesario:
ATENCION-MUYIMPORTANTE:
1.
Conectar SIEMPRE primero, el cable a tierra y al destornillador, antes de introducirlo deb
ajo del
chupón o ventosa.
2. Conectar siempre el extremo de tierra, a la cubierta de aquadag de TRC.
NO LO CONECTE A NINGUN OTRO PUNTO DEL CHASIS (sintonizador, disipadores,
etc.), pues se
corre el riesgo de dañar componentes sensibles del circuito.
3.Se conecta un extremo del caimán o bajada de tierra a la punta del destornillador. El otro extre
mo debe ir a una conexión de tierra. Observe la siguiente figura.

11. 4. Se desliza la punta del destornillador por debajo de la ventosa que une el fly‐back con el
tubo hasta escuchar el chispazo de la descarga de energía. Observe la siguiente figura.
5.Una vez hecho esto podemos tomar la ventosa con la mano y ejercer un poco presión sobr
e los laterales para retirarla de la ampolla.
6.Repetir el proceso de descarga, cuando van a manipular el conector después de al
gunos minutos de haberlo descargado. Pues se produce generalmente una "rege
neración", de la carga, que a pesar de ser de menor nivel, puede producir una de
sagradable experiencia.
MONITORES CRT:

12. Ventajas:
Permiten reproducir una mayor variedad cromática.
Distintas resoluciones se pueden ajustar al monitor.
En los monitores de apertura de rejilla no hay moire vertical.
Desventajas:
Ocupan más espacio (cuanto más fondo, mejor geometría).
Los modelos antiguos tienen la pantalla curva.
Los campos eléctricos afectan al monitor (la imagen vibra).
Para disfrutar de una buena imagen necesitan ajustes por parte del usuario.
En los monitores de apertura de rejilla se pueden apreciar (bajo fondo blanco) varias líneas
de tensión muy finas que cruzan la pantalla horizontalmente.
MONITORES LCD:
Ventajas:
El grosor es inferior por lo que pueden utilizarse en portátiles.
Cada punto se encarga de dejar o no pasar la luz.
La geometría es siempre perfecta, lo determina el tamaño del píxel
Desventajas:
Sólo pueden reproducir fielmente la resolución nativa, con el resto, se ve un borde negro, o
se ve difuminado por no poder reproducir medios píxeles.
Por sí solas no producen luz, necesitan una fuente externa.
Si no se mira dentro del cono de visibilidad adecuado, desvirtúan los colores.
El ADC y el DAC de un monitor LCD para reproducir colores limita la cantidad de colores
representable.
El ADC (Convertidor Analógico a Digital) en la entrada de vídeo analógica (cantidad de
colores a representar).
El DAC (Convertidor Digital a Analógico) dentro de cada píxel (cantidad de posibles colores
representables).
En los CRT es la tarjeta gráfica la encargada de realizar esto, el monitor no influye en la
cantidad de colores representables, salvo en los primeros modelos de monitores que
tenían entradas digitales TTL en lugar de entradas analógicas.
CONCLUSIONES:
Que cuando hay menos pixeles, hay menos resolución y la imagen sale fea.
El tubo de rayos catódicos es muy interesante, porque se envían los datos y son
recibidos por los circuitos y controlan los cañones de electrones y luego salen los
electrones hacia la pantalla eh impactan con la misma para obtener la imagen
deseada.
Aprendimos mucho con esta practica ya que prendimos mas acerca de el
mantenimiento de un monitor.
BIBLIOGRAFIA:

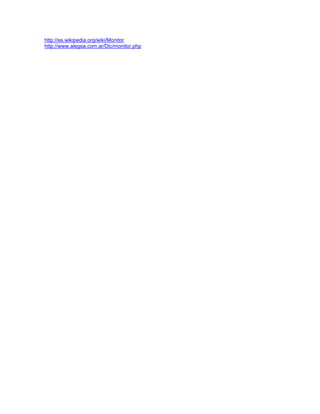

http://es.wikipedia.org/wiki/Monitor_de_computadora
