El documento describe los sistemas de control inverter y sus características. Los sistemas de control inverter regulan el mecanismo de acondicionamiento de aire mediante el cambio de la frecuencia del ciclo eléctrico para mantener constante la temperatura y ahorrar energía. Proporcionan un gasto energético directamente proporcional a la capacidad requerida evitando consumos innecesarios.

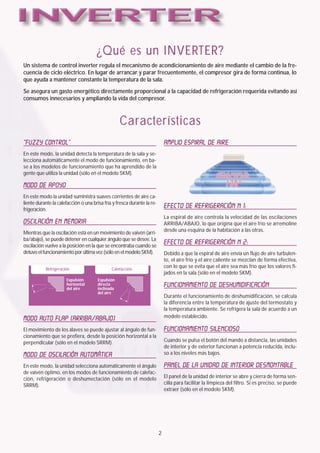

2. ¿Qué es un INVERTER?
Un sistema de control inverter regula el mecanismo de acondicionamiento de aire mediante el cambio de la fre-
cuencia de ciclo eléctrico. En lugar de arrancar y parar frecuentemente, el compresor gira de forma continua, lo
que ayuda a mantener constante la temperatura de la sala.
Se asegura un gasto energético directamente proporcional a la capacidad de refrigeración requerida evitando así
consumos innecesarios y ampliando la vida del compresor.
Características
“Fuzzy Control” Amplio espiral de aire
En este modo, la unidad detecta la temperatura de la sala y se-
lecciona automáticamente el modo de funcionamiento, en ba-
se a los modelos de funcionamiento que ha aprendido de la
gente que utiliza la unidad (sólo en el modelo SKM).
Modo de apoyo
En este modo la unidad suministra suaves corrientes de aire ca-
liente durante la calefacción o una brisa fría y fresca durante la re-
frigeración.
Efecto de refrigeración n 1:
La espiral de aire controla la velocidad de las oscilaciones
Oscilación en memoria ARRIBA/ABAJO, lo que origina que el aire frío se arremoline
desde una esquina de la habitación a las otras.
Mientras que la oscilación está en un movimiento de vaivén (arri-
ba/abajo), se puede detener en cualquier ángulo que se desee. La
oscilación vuelve a la posición en la que se encontraba cuando se
Efecto de refrigeración n 2:
detuvo el funcionamiento por última vez (sólo en el modelo SKM). Debido a que la espiral de aire envía un flujo de aire turbulen-
to, el aire frío y el aire caliente se mezclan de forma efectiva,
Refrigeración Calefacción
con lo que se evita que el aire sea más frío que los valores fi-
jados en la sala (sólo en el modelo SKM).
Expulsión Espulsión
horizontal
del aire
directa
inclinada
Funcionamiento de deshumidificación
del aire
Durante el funcionamiento de deshumidificación, se calcula
la diferencia entre la temperatura de ajuste del termostato y
la temperatura ambiente. Se refrigera la sala de acuerdo a un
Modo Auto Flap (ARRIBA/ABAJO) modelo establecido.
El movimiento de los álaves se puede ajustar al ángulo de fun- Funcionamiento silencioso
cionamiento que se prefiera, desde la posición horizontal a la
perpendicular (sólo en el modelo SRRM). Cuando se pulsa el botón del mando a distancia, las unidades
de interior y de exterior funcionan a potencia reducida, inclu-
Modo de oscilación automática so a los niveles más bajos.
En este modo, la unidad selecciona automáticamente el ángulo Panel de la unidad de interior desmontable
de vaivén óptimo, en los modos de funcionamiento de calefac-
ción, refrigeración o deshumectación (sólo en el modelo El panel de la unidad de interior se abre y cierra de forma sen-
SRRM). cilla para facilitar la limpieza del filtro. Si es preciso, se puede
extraer (sólo en el modelo SKM).
2

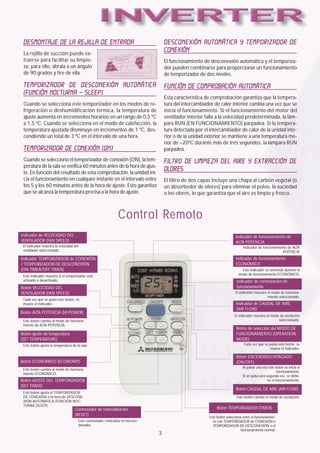

3. Desmontaje de la rejilla de entrada Desconexión automática y temporizador de
La rejilla de succión puede ex-
conexión
traerse para facilitar su limpie- El funcionamiento de desconexión automática y el temporiza-
za; para ello, ábrala a un ángulo dor pueden combinarse para proporcionar un funcionamiento
de 90 grados y tire de ella. de temporizador de dos niveles.
Temporizador de desconexión automática Función de comprobación automática
(función nocturna – SLEEP)
Esta característica de comprobación garantiza que la tempera-
Cuando se selecciona este temporizador en los modos de re- tura del intercambiador de calor interior cambia una vez que se
frigeración o deshumidificación térmica, la temperatura de inicia el funcionamiento. Si el funcionamiento del motor del
ajuste aumenta en incrementos horarios en un rango de 0,5 ºC ventilador interior falla a la velocidad predeterminada, la lám-
a 1,5 ºC. Cuando se selecciona en el modo de calefacción, la para RUN (EN FUNCIONAMIENTO) parpadea. Si la tempera-
temperatura ajustada disminuye en incrementos de 1 ºC, des- tura detectada por el intercambiador de calor de la unidad inte-
cendiendo un total de 3 ºC en el intervalo de una hora. rior o de la unidad exterior se mantiene a una temperatura me-
nor de –20ºC durante más de tres segundos, la lámpara RUN
Temporizador de conexión (ON) parpadea.
Cuando se selecciona el temporizador de conexión (ON), la tem- Filtro de limpieza del aire y extracción de
peratura de la sala se verifica 60 minutos antes de la hora de ajus-
te. En función del resultado de esta comprobación, la unidad ini-
olores
cia el funcionamiento en cualquier instante en el intervalo entre El filtro de dos capas incluye una chapa al carbón vegetal (o
los 5 y los 60 minutos antes de la hora de ajuste. Esto garantiza un absorbedor de olores) para eliminar el polvo, la suciedad
que se alcanza la temperatura precisa a la hora de ajuste. o los olores, lo que garantiza que el aire es limpio y fresco.
Control Remoto
Indicador de VELOCIDAD DEL Indicador de funcionamiento de
VENTILADOR (FAN SPEED) ALTA POTENCIA
El indicador muestra la velocidad del Indicador de funcionamiento de ALTA
ventilador seleccionada. POTENCIA
Indicador TEMPORIZADOR de CONEXIÓN Indicador de funcionamiento
/ TEMPORIZADOR DE DESCONEXIÓN ECONÓMICO
(ON TIMER/OFF TIMER) Este indicador se enciende durante el
Este indicador muestra si el temporizador está modo de funcionamiento ECONÓMICO.
activado o desactivado. Indicador de conmutación de
Botón VELOCIDAD DEL funcionamiento
VENTILADOR (FAN SPEED) El indicador muestra el modo de funciona-
miento seleccionado.
Cada vez que se pulsa este botón, se
mueve el indicador. Indicador de CAUDAL DE AIRE
(AIR FLOW)
Botón ALTA POTENCIA (HI POWER)
El indicador muestra el modo de oscilación
Este botón cambia al modo de funciona- seleccionado.
miento de ALTA POTENCIA.
Botón de selección del MODO DE
Botón ajuste de temperatura FUNCIONAMIENTO (OPERATION
(SET TEMPERATURE) MODE)
Este botón ajusta la temperatura de la sala. Cada vez que se pulsa este botón, se
mueve el indicador.
Botón ENCENDIDO/APAGADO
Botón ECONÓMICO (ECONOMY) (ON/OFF)
Al pulsar una vez este botón se inicia el
Este botón cambia al modo de funciona-
funcionamiento.
miento ECONÓMICO.
Si se pulsa una segunda vez, se detie-
Botón AJUSTE DEL TEMPORIZADOR ne el funcionamiento.
(SET TIMER)
Botón CAUDAL DE AIRE (AIR FLOW)
Este botón ajusta el TEMPORIZADOR
DE CONEXIÓN o la hora de DESCONE- Este botón cambia el modo de oscilación.
XIÓN AUTOMÁTICA (FUNCIÓN NOC-
TURNA (SLEEP).
Conmutador de reinicialización Botón TEMPORIZADOR (TIMER)
(RESET)
Este botón selecciona entre el funcionamien-
Este conmutador reinicializa el microor- to con TEMPORIZADOR de CONEXIÓN o
denador. TEMPORIZADOR DE DESCONEXIÓN o el
funcionamiento normal.
3

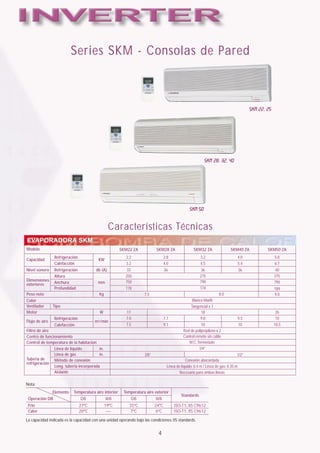

4. Series SKM - Consolas de Pared
SKM 22, 25
SKM 28, 32, 40
SKM 50
Características Técnicas
EVAPORADORA SKM
Modelo SKM22 ZA SKM28 ZA SKM32 ZA SKM40 ZA SKM50 ZA
Refrigeración 2.2 2.8 3.2 4.0 5.0
Capacidad KW
Calefacción 3.2 4.0 4.5 5.4 6.7
Nivel sonoro Refrigeración db (A) 33 36 36 36 40
Altura 250 275 275
Dimensiones 750 790 790
exteriores Anchura mm
Profundidad 178 174 189
Peso neto Kg 7.5 8.0 9.0
Color Blanco Marfil
Ventilador Tipo Tangencial x 1
Motor W 17 18 26
Refrigeración 7.0 7.7 9.0 9.5 10
Flujo de aire m3/min
Calefacción 7.5 9.1 10 10 10.5
Filtro de aire Red de polipropileno x 2
Contro de funcionamiento Control remoto sin cable
Control de temperatura de la habitación M.C. Termostato
Línea de líquido in. 1/4”
Línea de gas in. 3/8” 1/2”
Tuberia de Método de conexión Conexión abocardada
refrigeración
Long. tuberia incorporada Línea de líquido: 0.4 m / Línea de gas: 0.35 m
Aislante Necesario para ambas lineas
Nota:
Elemento Temperatura aire interior Temperatura aire exterior
Standards
Operación DB DB WB DB WB
Frio 27ºC 19ºC 35ºC 24ºC ISO-T1, JIS C9612
Calor 20ºC 7ºC 6ºC ISO-T1, JIS C9612
La capacidad indicada es la capacidad con una unidad operando bajo las condiciones JIS standards.
4

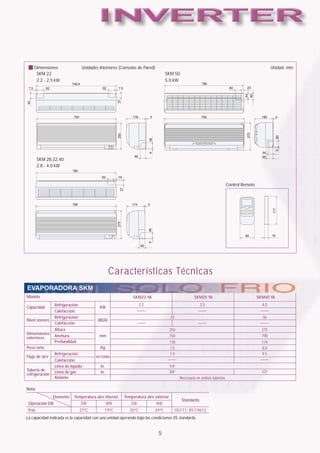

5. Dimensiones Unidades Interiores (Consolas de Pared) Unidad: mm
SKM 22 SKM 50
2.2 - 2.5 kW 5.0 kW
250
SKM 28,32,40
2.8 - 4.0 kW
Control Remoto
Características Técnicas
EVAPORADORA SKM
Modelo SKM22 YA SKM25 YA SKM40 YA
Refrigeración 2.2 2.5 4.0
Capacidad KW
Calefacción
Refrigeración 33 36
Nivel sonoro dB(A)
Calefacción
Altura 250 275
Dimensiones
exteriores Anchura mm 750 790
Profundidad 178 174
Peso neto Kg 7,5 8,0
Refrigeración 7.0 9.5
Flujo de aire m3/min
Calefacción
Línea de líquido in. 1/4”
Tuberia de Línea de gas in. 3/8” 1/2”
refrigeración
Aislante Necesaria en ambas tuberias
Nota:
Elemento Temperatura aire interior Temperatura aire exterior
Standards
Operación DB DB WB DB WB
Frio 27ºC 19ºC 35ºC 24ºC ISO-T1, JIS C9612
La capacidad indicada es la capacidad con una unidad operando bajo las condiciones JIS standards.
5

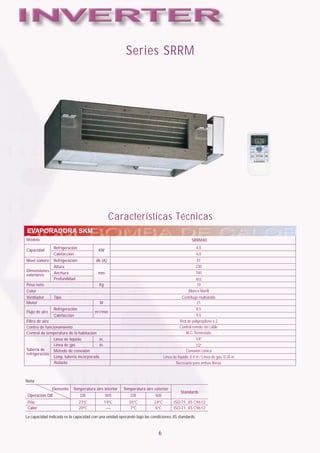

6. Series SRRM
Características Técnicas
EVAPORADORA SKM
Modelo SRRM40
Refrigeración 4.0
Capacidad KW
Calefacción 6.0
Nivel sonoro Refrigeración db (A) 41
Altura 230
Dimensiones 740
exteriores Anchura mm
Profundidad 455
Peso neto Kg 19
Color Blanco Marfil
Ventilador Tipo Centrifugo multialable
Motor W 21
Refrigeración 8.5
Flujo de aire m3/min
Calefacción 9.5
Filtro de aire Red de polipropileno x 2
Contro de funcionamiento Control remoto sin cable
Control de temperatura de la habitación M.C. Termostato
Línea de líquido in. 1/4”
Línea de gas in. 1/2”
Tuberia de Método de conexión Conexión cónica
refrigeración
Long. tuberia incorporada Línea de líquido: 0.4 m / Línea de gas: 0.35 m
Aislante Necesario para ambas lineas
Nota:
Elemento Temperatura aire interior Temperatura aire exterior
Standards
Operación DB DB WB DB WB
Frio 27ºC 19ºC 35ºC 24ºC ISO-T1, JIS C9612
Calor 20ºC 7ºC 6ºC ISO-T1, JIS C9612
La capacidad indicada es la capacidad con una unidad operando bajo las condiciones JIS standards.
6

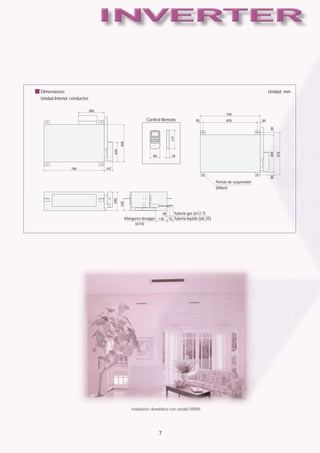

7. Dimensiones Unidad: mm
Unidad Interior conductos
Control Remoto
Pernas de suspensión
(M8x4)
Tuberia gas (ø12.7)
Manguera desagüe Tuberia líquido (ø6.35)
(ø16)
7

8. SCM 45YA/ZA
Sistema Multi-Split 2x1
Características Técnicas
SCM SÓLO FRIO
Modelo
Concepto SCM45 YA
Dos unidades kW 4,5 (2 ~ 5.1)
Cap. refrigeración
Una unidad kW (2.2~4)
Alimentación 1 fase 220 / 50 Hz
Consumo electrico W 1820 (680 ~ 2050)
Intensidad nominal A 8,4
Dimensiones
Exteriores Unidad exterior mm 595 x 720 x 290
(Alto x Ancho x Fondo)
Peso neto Unidad exterior Kg 36
Nivel sonoro Unidad exterior dB (A) 46
Tuberia O.D. in Líquido: 1/4” / Gas: 3/8”
refrigerante Método de conexión Conexión cónica
Compresor Tipo INVERTER DD SCROLL GR5490FD41
SCM BOMBA DE CALOR
Modelo
SCM 45 ZA
Concepto
Cap. refrigeración kW 4.5 (2.0 ~ 5.1)
Dos unidades
Capa. calefacción kW 5.6 (1.4 ~ 6.0)
Cap. refrigeración kW 2.2 3.2 4.0
Una unidad
Cap. calefacción kW 3.2 / 3.4 / 4.0 / 4.5 / 5.6
Alimentación 1 fase 220V. 50 Hz
Consumo Refrigeración W 1820 (680-2050)
Eléctrico
Calefacción W 1950 (650-2190)
Intensidad Refrigeración A 8,4
Nominal
Calefacción A 9
Dimensiones (Alto x Ancho x Fondo)
Exteriores mm 595 x 720 x 290
Peso neto Kg 36
Nivel sonoro dB (A) 46
Tuberia O.D. in Líquido: (1/4”) / Gas: (3/8”)
refrigerante Método de conexión Conexión cónica
Compresor Tipo INVERTER DD SCROLL GR5490FD41
Nota:
Elemento Temperatura aire interior Temperatura aire exterior
Standards
Operación DB DB WB DB WB
Frio 27ºC 19ºC 35ºC 24ºC ISO-T1, JIS C9612
Calor 20ºC 7ºC 6ºC ISO-T1, JIS C9612
La capacidad indicada es la capacidad con una unidad operando bajo las condiciones JIS standards.
8

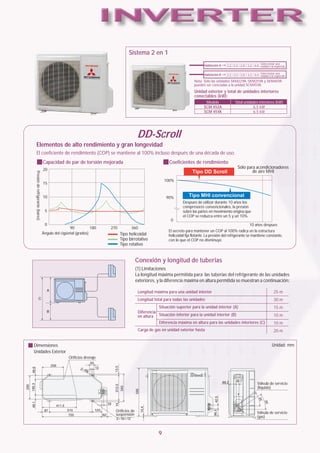

9. Sistema 2 en 1
Seleccionar una
Habitación A 2.2 2.5 2.8 3.2 4.0 unidad a la izquierda
Habitación B Seleccionar una
2.2 2.5 2.8 3.2 4.0 unidad a la izquierda
Nota: Solo las unidades SKM22YA, SKM25YA y SKM40YA
pueden ser conctadas a la unidad SCM45YA.
Unidad exterior y total de unidades interiores
conectables (kW):
Modelo Total unidades interiores (kW)
SCM 45ZA 6.5 kW
SCM 45YA 6.5 kW
DD-Scroll
Elementos de alto rendimiento y gran longevidad
El coeficiente de rendimiento (COP) se mantiene al 100% incluso después de una década de uso.
Capacidad de par de torsión mejorada Coeficientes de rendimiento
20
Sólo para acondicionadores
Tipo DD Scroll de aire MHI
Presión de refrigerante (bares)
100%
15
10 90% Tipo MHI convencional
Después de utilizar durante 10 años los
compresores convencionales, la presión
5 sobre las partes en movimiento origina que
el COP se reduzca entre un 5 y un 10%.
0
0 10 años despues
90 180 270 360
El secreto para mantener un COP al 100% radica en la estructura
Ángulo del cigüeñal (grados) Tipo helicoidal helicoidal fija flotante. La presión del refrigerante se mantiene constante,
Tipo birrotativo con lo que el COP no disminuye.
Tipo rotativo
Conexión y longitud de tuberias
(1) Limitaciones
La longitud máxima permitida para las tuberias del refrigerante de las unidades
exteriores, y la diferencia máxima en altura permitida se muestran a continuación:
Longitud máxima para una unidad interior 25 m
Longitud total para todas las unidades 30 m
Situación superior para la unidad interior (A) 15 m
Diferencia
en altura Situación inferior para la unidad interior (B) 10 m
Diferencia máxima en altura para las unidades interiores (C) 10 m
Carga de gas en unidad exterior hasta 20 m
Dimensiones Unidad: mm
Unidades Exterior
Orificios drenaje
Válvula de servicio
(líquido)
Orificios de Válvula de servicio
suspensión
(gas)
9

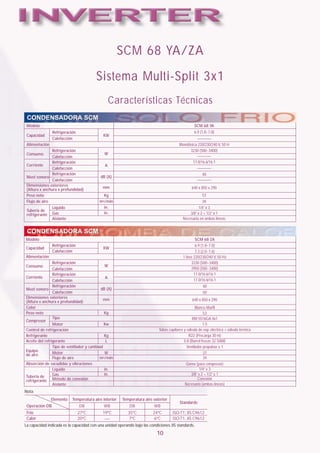

10. SCM 68 YA/ZA
Sistema Multi-Split 3x1
Características Técnicas
CONDENSADORA SCM
Modelo SCM 68 YA
Refrigeración 6.9 (1.8~7.0)
Capacidad KW
Calefacción
Alimentación Monofásica 220/230/240 V, 50 H
Refrigeración 3230 (500~3400)
Consumo W
Calefacción
Refrigeración 17.0/16.6/16.1
Corriente A
Calefacción
Refrigeración 48
Nivel sonoro dB (A)
Calefacción
Dimensiones exteriores mm
(Altura x anchura x profundidad) 640 x 850 x 290
Peso neto Kg 53
Flujo de aire m3/min 39
Líquido in. 1/4” x 3
Tuberia de
refrigerante Gas in. 3/8” x 2 + 1/2” x 1
Aislante Necesario en ambas líneas
CONDENSADORA SCM
Modelo SCM 68 ZA
Refrigeración 6.9 (1.8~7.0)
Capacidad KW
Calefacción 7.3 (2.0~7.6)
Alimentación 1 fase 220/230/240 V, 50 Hz
Refrigeración 3230 (500~3400)
Consumo W
Calefacción 2950 (500~3400)
Refrigeración 17.0/16.6/16.1
Corriente A
Calefacción 17.0/16.6/16.1
Refrigeración 48
Nivel sonoro dB (A)
Calefacción 50
Dimensiones exteriores mm
(Altura x anchura x profundidad) 640 x 850 x 290
Color Blanco Marfil
Peso neto Kg 53
Tipo RM 5516GA 4x1
Compresor
Motor Kw 1.5
Control de refrigeración Tubos capilares y válvula de exp. eléctrica + válvula térmica
Refrigerante Kg R22 (Precarga 30 m)
Aceite del refrigerante L 0.8 (Barrel freeze 32 SAM)
Tipo de ventilador y cantidad Ventilador propulsor x 1
Equipo
de aire Motor W 37
Flujo de aire m3/min 39
Absorción de sacudidas y vibraciones Goma (para compresor)
Líquido in. 1/4” x 3
Gas in. 3/8” x 2 + 1/2” x 1
Tuberia de
refrigerante Método de conexión Conexión
Aislante Necesario (ambas líneas)
Nota:
Elemento Temperatura aire interior Temperatura aire exterior
Standards
Operación DB DB WB DB WB
Frio 27ºC 19ºC 35ºC 24ºC ISO-T1, JIS C9612
Calor 20ºC 7ºC 6ºC ISO-T1, JIS C9612
La capacidad indicada es la capacidad con una unidad operando bajo las condiciones JIS standards.
10

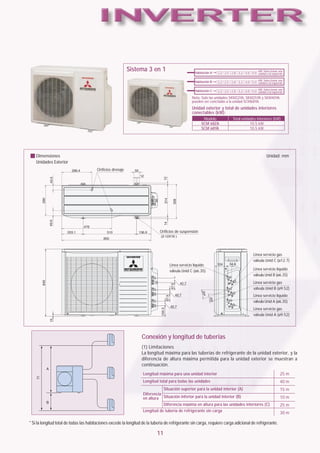

11. Sistema 3 en 1 Habitación A kW. Seleccionar una
2.2 2.5 2.8 3.2 4.0 5.0 unidad a la izquierda
Habitación B kW. Seleccionar una
2.2 2.5 2.8 3.2 4.0 5.0 unidad a la izquierda
Habitación C kW. Seleccionar una
2.2 2.5 2.8 3.2 4.0 5.0 unidad a la izquierda
Nota: Solo las unidades SKM22YA, SKM25YA y SKM40YA
pueden ser conctadas a la unidad SCM68YA.
Unidad exterior y total de unidades interiores
conectables (kW):
Modelo Total unidades interiores (kW)
SCM 68ZA 10.5 kW
SCM 68YA 10.5 kW
Dimensiones Unidad: mm
Unidades Exterior
Orificios drenaje
Orificios de suspensión
Linea servicio gas
válvula Unid C (ø12.7)
Linea servicio líquido
válvula Unid C (ø6.35) Linea servicio líquido
válvula Unid B (ø6.35)
Linea servicio gas
válvula Unid B (ø9.52)
Linea servicio líquido
válvula Unid A (ø6.35)
Linea servicio gas
válvula Unid A (ø9.52)
Conexión y longitud de tuberias
(1) Limitaciones
La longitud máxima para las tuberias de refrigerante de la unidad exterior, y la
diferencia de altura máxima permitida para la unidad exterior se muestran a
continuación.
Longitud máxima para una unidad interior 25 m
Longitud total para todas las unidades 40 m
Situación superior para la unidad interior (A) 15 m
Diferencia
en altura Situación inferior para la unidad interior (B) 10 m
Diferencia máxima en altura para las unidades interiores (C) 25 m
Longitud de tubería de refrigerante sin carga 30 m
* Si la longitud total de todas las habitaciones excede la longitud de la tuberia de refrigerante sin carga, requiere carga adicional de refrigerante.
11

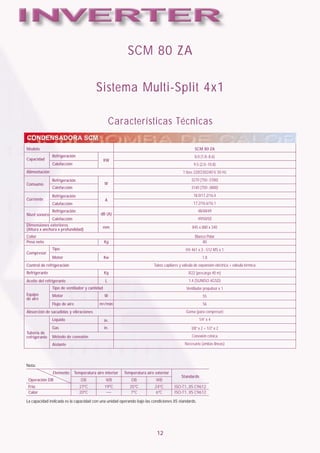

12. SCM 80 ZA
Sistema Multi-Split 4x1
Características Técnicas
CONDENSADORA SCM
Modelo SCM 80 ZA
Refrigeración 8.0 (1.8~8.6)
Capacidad KW
Calefacción 9.5 (2.0~10.8)
Alimentación 1 fase 220/230/240 V, 50 Hz
Refrigeración 3270 (750~3700)
Consumo W
Calefacción 3140 (750~3800)
Refrigeración 18.0/17.2/16.4
Corriente A
Calefacción 17.2/16.6/16.1
Refrigeración 48/48/49
Nivel sonoro dB (A)
Calefacción 49/50/50
Dimensiones exteriores mm 845 x 880 x 340
(Altura x anchura x profundidad)
Color Blanco Polar
Peso neto Kg 80
Tipo HV 461 x 3 - 512 MS x 1
Compresor
Motor Kw 1.8
Control de refrigeración Tubos capilares y válvula de expansión eléctrica + válvula térmica
Refrigerante Kg R22 (precarga 40 m)
Aceite del refrigerante L 1.4 (SUNISO 4GSD)
Tipo de ventilador y cantidad Ventilador propulsor x 1
Equipo Motor W 55
de aire
Flujo de aire m3/min 56
Absorción de sacudidas y vibraciones Goma (para compresor)
Líquido in. 1/4” x 4
Gas in. 3/8” x 2 + 1/2” x 2
Tuberia de
refrigerante Método de conexión Conexión cónica
Aislante Necesario (ambas lineas)
Nota:
Elemento Temperatura aire interior Temperatura aire exterior
Standards
Operación DB DB WB DB WB
Frio 27ºC 19ºC 35ºC 24ºC ISO-T1, JIS C9612
Calor 20ºC 7ºC 6ºC ISO-T1, JIS C9612
La capacidad indicada es la capacidad con una unidad operando bajo las condiciones JIS standards.
12

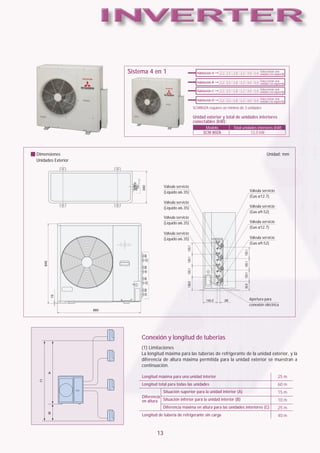

13. Sistema 4 en 1 Habitación A Seleccionar una
2.2 2.5 2.8 3.2 4.0 5.0 unidad a la izquierda
Habitación B Seleccionar una
2.2 2.5 2.8 3.2 4.0 5.0 unidad a la izquierda
Seleccionar una
Habitación C 2.2 2.5 2.8 3.2 4.0 5.0 unidad a la izquierda
Habitación D Seleccionar una
2.2 2.5 2.8 3.2 4.0 5.0 unidad a la izquierda
SCM80ZA requiere un mínimo de 3 unidades
Unidad exterior y total de unidades interiores
conectables (kW):
Modelo Total unidades interiores (kW)
SCM 80ZA 12.0 kW
Dimensiones Unidad: mm
Unidades Exterior
Válvula servicio
(Líquido ø6.35) Válvula servicio
(Gas ø12.7)
Válvula servicio
(Líquido ø6.35) Válvula servicio
(Gas ø9.52)
Válvula servicio
(Líquido ø6.35) Válvula servicio
(Gas ø12.7)
Válvula servicio
(Líquido ø6.35) Válvula servicio
(Gas ø9.52)
Apertura para
conexión eléctrica
Conexión y longitud de tuberias
(1) Limitaciones
La longitud máxima para las tuberias de refrigerante de la unidad exterior, y la
diferencia de altura máxima permitida para la unidad exterior se muestran a
continuación.
Longitud máxima para una unidad interior 25 m
Longitud total para todas las unidades 60 m
Situación superior para la unidad interior (A) 15 m
Diferencia
en altura Situación inferior para la unidad interior (B) 10 m
Diferencia máxima en altura para las unidades interiores (C) 25 m
Longitud de tubería de refrigerante sin carga 40 m
13

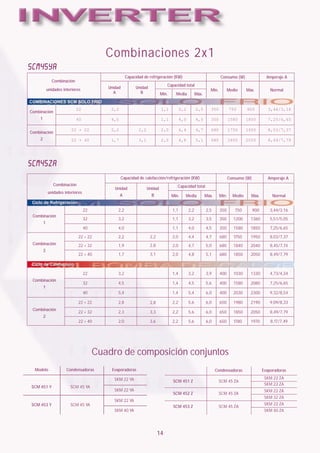

14. Combinaciones 2x1
SCM45YA
Capacidad de refrigeración (KW) Consumo (W) Amperaje A
Combinación
Capacidad total
unidades interiores Unidad Unidad
Min. Medio Máx. Normal
A B Min. Media Máx.
COMBINACIONES SCM SOLO FRIO
22 2,2 1,1 2,2 2,5 350 750 900 3,44/3,16
Combinación
1 40 4,0 1,1 4,0 4,5 350 1580 1850 7,25/6,65
22 + 22 2,2 2,2 2,0 4,4 4,7 680 1750 1950 8,03/7,37
Combinación
2 22 + 40 1,7 3,1 2,0 4,8 5,1 680 1850 2050 8,49/7,79
SCM45ZA
Capacidad de calefacción/refrigeración (KW) Consumo (W) Amperaje A
Combinación Capacidad total
Unidad Unidad
unidades interiores
A B Min. Media Máx. Min. Medio Máx. Normal
Ciclo de Refrigeración
22 2,2 1,1 2,2 2,5 350 750 900 3,44/3,16
Combinación
32 3,2 1,1 3,2 3,5 350 1200 1360 5,51/5,05
1
40 4,0 1,1 4,0 4,5 350 1580 1850 7,25/6,65
22 + 22 2,2 2,2 2,0 4,4 4,7 680 1750 1950 8,03/7,37
Combinación 22 + 32 1,9 2,8 2,0 4,7 5,0 680 1840 2040 8,45/7,74
2
22 + 40 1,7 3,1 2,0 4,8 5,1 680 1850 2050 8,49/7,79
Ciclo de Calefacción
22 3,2 1,4 3,2 3,9 400 1030 1330 4,73/4,34
Combinación
32 4,5 1,4 4,5 5,6 400 1580 2080 7,25/6,65
1
40 5,4 1,4 5,4 6,0 400 2030 2300 9,32/8,54
22 + 22 2,8 2,8 2,2 5,6 6,0 650 1980 2190 9,09/8,33
Combinación
22 + 32 2,3 3,3 2,2 5,6 6,0 650 1850 2050 8,49/7,79
2
22 + 40 2,0 3,6 2,2 5,6 6,0 650 1780 1970 8,17/7,49
Cuadro de composición conjuntos
Modelo Condensadoras Evaporadoras Condensadoras Evaporadoras
SKM 22 YA SKM 22 ZA
SCM 451 Z SCM 45 ZA
SKM 22 ZA
SCM 451 Y SCM 45 YA
SKM 22 YA SKM 22 ZA
SCM 452 Z SCM 45 ZA
SKM 32 ZA
SKM 22 YA
SCM 453 Y SCM 45 YA SKM 22 ZA
SCM 453 Z SCM 45 ZA
SKM 40 YA SKM 40 ZA
14

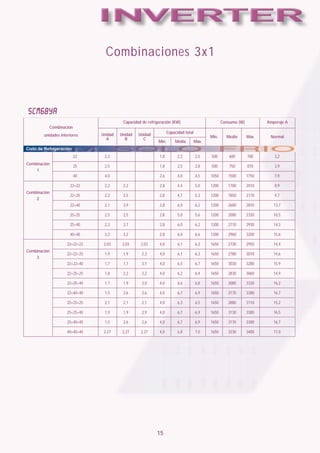

15. Combinaciones 3x1
SCM68YA
Capacidad de refrigeración (KW) Consumo (W) Amperaje A
Combinación
Capacidad total
unidades interiores Unidad Unidad Unidad Min. Medio Máx. Normal
A B C
Min. Media Máx.
Ciclo de Refrigeración
22 2,2 1,8 2,2 2,5 500 600 700 3,2
Combinación
25 2,5 1,8 2,5 2,8 500 750 870 3,9
1
40 4,0 2,6 4,0 4,5 1050 1500 1750 7,9
22+22 2,2 2,2 2,8 4,4 5,0 1200 1700 2010 8,9
Combinación
22+25 2,2 2,5 2,8 4,7 5,3 1200 1850 2170 9,7
2
22+40 2,1 3,9 2,8 6,0 6,2 1200 2600 2810 13,7
25+25 2,5 2,5 2,8 5,0 5,6 1200 2000 2330 10,5
25+40 2,3 3,7 2,8 6,0 6,2 1200 2710 2930 14,3
40+40 3,2 3,2 2,8 6,4 6,6 1200 2960 3200 15,6
22+22+22 2,03 2,03 2,03 4,0 6,1 6,3 1650 2730 2950 14,4
Combinación
22+22+25 1,9 1,9 2,3 4,0 6,1 6,3 1650 2780 3010 14,6
3
22+22+40 1,7 1,7 3,1 4,0 6,5 6,7 1650 3030 3280 15,9
22+25+25 1,8 2,2 2,2 4,0 6,2 6,4 1650 2830 3060 14,9
22+25+40 1,7 1,9 3,0 4,0 6,6 6,8 1650 3080 3330 16,2
22+40+40 1,5 2,6 2,6 4,0 6,7 6,9 1650 3170 3380 16,7
25+25+25 2,1 2,1 2,1 4,0 6,3 6,5 1650 2880 3110 15,2
25+25+40 1,9 1,9 2,9 4,0 6,7 6,9 1650 3130 3380 16,5
25+40+40 1,5 2,6 2,6 4,0 6,7 6,9 1650 3170 3380 16,7
40+40+40 2,27 2,27 2,27 4,0 6,8 7,0 1650 3230 3400 17,0
15

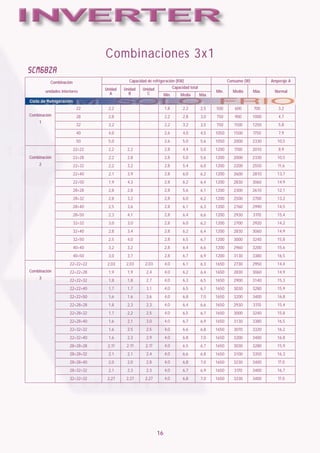

16. Combinaciones 3x1
SCM68ZA
Combinación Capacidad de refrigeración (KW) Consumo (W) Amperaje A
Unidad Unidad Unidad Capacidad total
unidades interiores Min. Medio Máx. Normal
A B C Min. Media Máx.
Ciclo de Refrigeración
22 2,2 1,8 2,2 2,5 500 600 700 3,2
Combinación 28 2,8 2,2 2,8 3,0 750 900 1000 4,7
1
32 3,2 2,2 3,2 3,5 750 1100 1250 5,8
40 4,0 2,6 4,0 4,5 1050 1500 1750 7,9
50 5,0 2,6 5,0 5,6 1050 2000 2330 10,5
22+22 2,2 2,2 2,8 4,4 5,0 1200 1700 2010 8,9
Combinación 22+28 2,2 2,8 2,8 5,0 5,6 1200 2000 2330 10,5
2 22+32 2,2 3,2 2,8 5,4 6,0 1200 2200 2550 11,6
22+40 2,1 3,9 2,8 6,0 6,2 1200 2600 2810 13,7
22+50 1,9 4,3 2,8 6,2 6,4 1200 2830 3060 14,9
28+28 2,8 2,8 2,8 5,6 6,1 1200 2300 2610 12,1
28+32 2,8 3,2 2,8 6,0 6,2 1200 2500 2700 13,2
28+40 2,5 3,6 2,8 6,1 6,3 1200 2760 2990 14,5
28+50 2,3 4,1 2,8 6,4 6,6 1200 2930 3170 15,4
32+32 3,0 3,0 2,8 6,0 6,2 1200 2700 2920 14,2
32+40 2,8 3,4 2,8 6,2 6,4 1200 2830 3060 14,9
32+50 2,5 4,0 2,8 6,5 6,7 1200 3000 3240 15,8
40+40 3,2 3,2 2,8 6,4 6,6 1200 2960 3200 15,6
40+50 3,0 3,7 2,8 6,7 6,9 1200 3130 3380 16,5
22+22+22 2,03 2,03 2,03 4,0 6,1 6,3 1650 2730 2950 14,4
Combinación 22+22+28 1,9 1,9 2,4 4,0 6,2 6,4 1650 2830 3060 14,9
3
22+22+32 1,8 1,8 2,7 4,0 6,3 6,5 1650 2900 3140 15,3
22+22+40 1,7 1,7 3,1 4,0 6,5 6,7 1650 3030 3280 15,9
22+22+50 1,6 1,6 3,6 4,0 6,8 7,0 1650 3200 3400 16,8
22+28+28 1,8 2,3 2,3 4,0 6,4 6,6 1650 2930 3170 15,4
22+28+32 1,7 2,2 2,5 4,0 6,5 6,7 1650 3000 3240 15,8
22+28+40 1,6 2,1 3,0 4,0 6,7 6,9 1650 3130 3380 16,5
22+32+32 1,6 2,5 2,5 4,0 6,6 6,8 1650 3070 3320 16,2
22+32+40 1,6 2,3 2,9 4,0 6,8 7,0 1650 3200 3400 16,8
28+28+28 2,17 2,17 2,17 4,0 6,5 6,7 1650 3030 3280 15,9
28+28+32 2,1 2,1 2,4 4,0 6,6 6,8 1650 3100 3350 16,3
28+28+40 2,0 2,0 2,8 4,0 6,8 7,0 1650 3230 3400 17,0
28+32+32 2,1 2,3 2,3 4,0 6,7 6,9 1650 3170 3400 16,7
32+32+32 2,27 2,27 2,27 4,0 6,8 7,0 1650 3230 3400 17,0
16

17. Combinaciones 3x1
SCM68ZA
Combinación Capacidad de refrigeración (KW) Consumo (W) Amperaje A
Unidad Unidad Unidad Capacidad total
unidades interiores Min. Medio Máx. Normal
A B C Min. Media Máx.
Ciclo de Calefacción
22 3,2 2,0 3,2 3,9 500 600 760 3,5
Combinación 28 4,0 2,4 4,0 4,7 700 1050 1300 6,0
1
32 4,5 2,4 4,5 5,6 700 1340 1770 7,7
40 5,4 3,0 5,4 6,0 950 1910 2280 11,0
50 6,7 3,0 6,7 7,0 950 2630 2980 15,2
22+22 2,95 2,95 3,3 5,9 6,4 1200 2200 2580 12,7
Combinación 22+28 2,9 3,8 3,3 6,7 7,0 1200 2630 2980 15,2
2
22+32 2,7 4,0 3,3 6,7 7,1 1200 2920 3390 16,8
22+40 2,4 4,4 3,3 6,8 7,2 1200 3000 3400 17,3
22+50 2,1 4,9 3,3 7,0 7,3 1200 2990 3400 17,2
28+28 3,4 3,4 3,3 6,8 7,1 1200 3010 3400 17,3
28+32 3,2 3,6 3,3 6,8 7,2 1200 3000 3400 17,3
28+40 2,8 4,1 3,3 6,9 7,2 1200 2990 3400 17,2
28+50 2,5 4,5 3,3 7,0 7,4 1200 2980 3400 17,2
32+32 3,45 3,45 3,3 6,9 7,2 1200 3000 3400 17,3
32+40 3,1 3,9 3,3 7,0 7,3 1200 2990 3400 17,2
32+50 2,8 4,3 3,3 7,1 7,4 1200 2970 3380 17,1
40+40 3,55 3,55 3,3 7,1 7,4 1200 2980 3390 17,2
40+50 3,2 4,0 3,3 7,2 7,5 1200 2960 3360 17,1
22+22+22 2,3 2,3 2,3 4,5 6,9 7,2 1650 3000 3400 17,3
Combinación
22+22+28 2,1 2,1 2,8 4,5 7,0 7,3 1650 2990 3400 17,2
3
22+22+32 2,0 2,0 3,0 4,5 7,0 7,3 1650 2980 3400 17,2
22+22+40 1,9 1,9 3,3 4,5 7,1 7,4 1650 2970 3380 17,1
22+22+50 1,7 1,7 3,9 4,5 7,3 7,6 1650 2950 3340 17,0
22+28+28 2,0 2,5 2,5 4,5 7,0 7,4 1650 2980 3400 17,2
22+28+32 1,9 2,4 2,8 4,5 7,1 7,4 1650 2970 3380 17,1
22+28+40 1,8 2,2 3,2 4,5 7,2 7,5 1650 2960 3360 17,1
22+32+32 1,8 2,7 2,7 4,5 7,2 7,5 1650 2970 3370 17,1
22+32+40 1,7 2,5 3,1 4,5 7,3 7,6 1650 2950 3340 17,0
28+28+28 2,37 2,37 2,37 4,5 7,1 7,4 1650 2970 3380 17,1
28+28+32 2,3 2,3 2,6 4,5 7,2 7,5 1650 2960 3360 17,1
28+28+40 2,1 2,1 3,0 4,5 7,3 7,6 1650 2950 3340 17,0
28+32+32 2,2 2,5 2,5 4,5 7,2 7,6 1650 2960 3350 17,1
32+32+32 2,43 2,43 2,43 4,5 7,3 7,6 1650 2950 3340 17,0
17

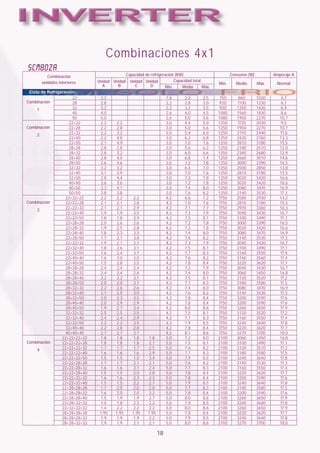

18. Combinaciones 4x1
SCM80ZA
Combinación Capacidad de refrigeración (KW) Consumo (W) Amperaje A
unidades interiores Unidad Unidad Unidad Unidad Capacidad total
Min. Medio Máx. Normal
A B C D Min. Media Máx.
Ciclo de Refrigeración
22 2,2 1,8 2,2 2,5 750 860 1020 4,7
Combinación 28 2,8 2,2 2,8 3,0 920 1100 1230 6,1
1 32 3,2 2,2 3,2 3,5 920 1250 1420 6,9
40 4,0 2,6 4,0 4,5 1080 1560 1830 8,6
50 5,0 2,6 5,0 5,6 1080 1950 2270 10,7
22+22 2,2 2,2 3,0 4,4 5,0 1250 1720 2030 9,5
Combinación 22+28 2,2 2,8 3,0 5,0 5,6 1250 1950 2270 10,7
2 22+32 2,2 3,2 3,0 5,4 6,0 1250 2110 2440 11,6
22+40 2,2 4,0 3,0 6,2 6,8 1250 2420 2760 13,3
22+50 2,1 4,9 3,0 7,0 7,6 1250 2810 3180 15,5
28+28 2,8 2,8 3,0 5,6 6,2 1250 2180 2510 12,0
28+32 2,8 3,2 3,0 6,0 6,6 1250 2340 2680 12,9
28+40 2,8 4,0 3,0 6,8 7,4 1250 2660 3010 14,6
28+50 2,6 4,6 3,0 7,2 7,8 1250 3000 3390 16,5
32+32 3,2 3,2 3,0 6,4 7,0 1250 2500 2850 13,8
32+40 3,1 3,9 3,0 7,0 7,6 1250 2810 3180 15,5
32+50 2,8 4,4 3,0 7,2 7,8 1250 3020 3420 16,6
40+40 3,6 3,6 3,0 7,2 7,8 1250 3020 3420 16,6
40+50 3,3 4,1 3,0 7,4 8,0 1250 3080 3470 16,9
50+50 3,8 3,8 3,0 7,6 8,2 1250 3140 3530 17,3
22+22+22 2,2 2,2 2,2 4,2 6,6 7,2 1750 2580 2930 14,2
Combinación 22+22+28 2,1 2,1 2,8 4,2 7,0 7,6 1750 2810 3180 15,5
3 22+22+32 2,1 2,1 2,9 4,2 7,1 7,7 1750 2970 3360 16,3
22+22+40 1,9 1,9 3,5 4,2 7,3 7,9 1750 3040 3430 16,7
22+22+50 1,8 1,8 3,9 4,2 7,5 8,1 1750 3100 3490 17,1
22+28+28 2,0 2,6 2,6 4,2 7,2 7,8 1750 3000 3390 16,5
22+28+32 1,9 2,5 2,8 4,2 7,2 7,8 1750 3020 3420 16,6
22+28+40 1,8 2,3 3,3 4,2 7,4 8,0 1750 3080 3470 16,9
22+28+50 1,7 2,1 3,8 4,2 7,6 8,2 1750 3140 3530 17,3
22+32+32 1,9 2,7 2,7 4,2 7,3 7,9 1750 3040 3430 16,7
22+32+40 1,8 2,6 3,1 4,2 7,5 8,1 1750 3100 3490 17,1
22+32+50 1,6 2,4 3,7 4,2 7,7 8,3 1750 3160 3550 17,4
22+40+40 1,6 3,0 3,0 4,2 7,6 8,2 1750 3160 3560 17,4
22+40+50 1,5 2,8 3,5 4,2 7,8 8,4 1750 3220 3620 17,7
28+28+28 2,4 2,4 2,4 4,2 7,2 7,9 1750 3040 3430 16,7
28+28+32 2,4 2,4 2,6 4,2 7,4 8,0 1750 3060 3450 16,8
28+28+40 2,2 2,2 3,1 4,2 7,5 8,1 1750 3120 3520 17,2
28+28+50 2,0 2,0 3,7 4,2 7,7 8,3 1750 3180 3580 17,5
28+32+32 2,2 2,6 2,6 4,2 7,4 8,0 1750 3080 3470 16,9
28+32+40 2,1 2,5 3,0 4,2 7,6 8,2 1750 3140 3530 17,3
28+32+50 2,0 2,3 3,5 4,2 7,8 8,4 1750 3200 3590 17,6
28+40+40 2,0 2,9 2,9 4,2 7,8 8,4 1750 3200 3590 17,6
28+40+50 1,9 2,7 3,4 4,2 8,0 8,6 1750 3260 3650 17,9
32+32+32 2,5 2,5 2,5 4,2 7,5 8,1 1750 3120 3520 17,2
32+32+40 2,4 2,4 2,9 4,2 7,7 8,3 1750 3160 3550 17,4
32+32+50 2,2 2,2 3,5 4,2 7,9 8,5 1750 3240 3640 17,8
32+40+40 2,2 2,8 2,8 4,2 7,8 8,4 1750 3220 3620 17,7
40+40+40 2,7 2,7 2,7 4,2 8,1 8,6 1750 3270 3700 18,0
22+22+22+22 1,8 1,8 1,8 1,8 5,0 7,2 8,0 2100 3060 3450 16,8
Combinación 22+22+22+28 1,8 1,8 1,8 2,1 5,0 7,5 8,1 2100 3100 3490 17,1
4 22+22+22+32 1,7 1,7 1,7 2,5 5,0 7,6 8,2 2100 3120 3510 17,2
22+22+22+40 1,6 1,6 1,6 2,9 5,0 7,7 8,3 2100 3180 3580 17,5
22+22+22+50 1,5 1,5 1,5 3,4 5,0 7,9 8,5 2100 3240 3640 17,8
22+22+28+28 1,7 1,7 2,1 2,1 5,0 7,6 8,2 2100 3140 3530 17,3
22+22+28+32 1,6 1,6 2,1 2,4 5,0 7,7 8,3 2100 3160 3550 17,4
22+22+28+40 1,5 1,5 2,0 2,8 5,0 7,8 8,4 2100 3220 3620 17,7
22+22+32+32 1,6 1,6 2,3 2,3 5,0 7,8 8,4 2100 3200 3590 17,6
22+22+32+40 1,5 1,5 2,2 2,7 5,0 7,9 8,5 2100 3240 3640 17,8
22+28+28+28 1,7 2,0 2,0 2,0 5,0 7,7 8,3 2100 3180 3580 17,5
22+28+28+32 1,6 2,0 2,0 2,2 5,0 7,8 8,4 2100 3200 3590 17,6
22+28+28+40 1,5 1,9 1,9 2,7 5,0 8,0 8,6 2100 3260 3650 17,9
22+28+32+32 1,5 1,8 2,2 2,2 5,0 7,9 8,5 2100 3240 3640 17,8
22+32+32+32 1,4 2,2 2,2 2,2 5,0 8,0 8,6 2100 3260 3650 17,9
28+28+28+28 1,95 1,95 1,95 1,95 5,0 7,8 8,4 2100 3220 3620 17,7
28+28+28+32 1,9 1,9 1,9 2,2 5,0 7,9 8,5 2100 3240 3640 17,8
28+28+32+32 1,9 1,9 2,1 2,1 5,0 8,0 8,6 2100 3270 3700 18,0
18

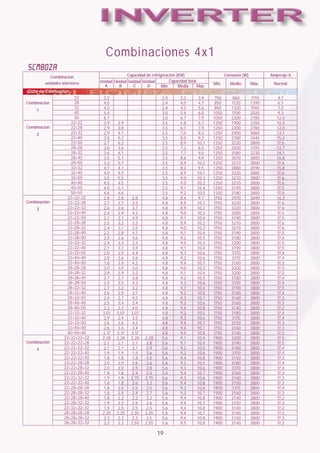

19. Combinaciones 4x1
SCM80ZA
Combinación Capacidad de refrigeración (KW) Consumo (W) Amperaje A
Unidad Unidad Unidad Unidad Capacidad total
unidades interiores Min. Medio Máx. Normal
A B C D Min. Media Máx.
Ciclo de Calefacción
22 3,2 2,0 3,2 3,9 750 860 1110 4,7
Combinación 28 4,0 2,4 4,0 4,7 850 1120 1390 6,1
32 4,5 2,4 4,5 5,6 850 1320 1740 7,2
1
40 5,4 3,0 5,4 6,0 1050 1700 2020 9,3
50 6,7 3,0 6,7 7,9 1050 2200 2780 12,0
22+22 2,9 2,9 3,5 5,8 6,7 1250 1900 2350 10,4
Combinación 22+28 2,9 3,8 3,5 6,7 7,9 1250 2200 2780 12,0
2 22+32 2,9 4,1 3,5 7,0 8,3 1250 2400 3060 13,1
22+40 2,8 5,2 3,5 8,0 9,2 1250 2780 3440 15,2
22+50 2,7 6,2 3,5 8,9 10,1 1250 3220 3800 17,6
28+28 3,6 3,6 3,5 7,2 8,5 1250 2500 3170 13,7
28+32 3,6 4,1 3,5 7,7 9,0 1250 2580 3230 14,1
28+40 3,5 5,1 3,5 8,6 9,9 1250 3070 3800 16,8
28+50 3,2 5,7 3,5 8,9 10,2 1250 3210 3800 17,6
32+32 4,1 4,1 3,5 8,2 9,5 1250 2880 3590 15,8
32+40 4,0 4,9 3,5 8,9 10,1 1250 3220 3800 17,6
32+50 3,5 5,5 3,5 9,0 10,3 1250 3210 3800 17,6
40+40 4,5 4,5 3,5 9,0 10,2 1250 3210 3800 17,6
40+50 4,0 5,1 3,5 9,1 10,4 1250 3190 3800 17,5
50+50 4,6 4,6 3,5 9,2 10,5 1250 3180 3800 17,4
22+22+22 2,8 2,8 2,8 4,8 8,4 9,7 1750 2970 3690 16,3
Combinación 22+22+28 2,7 2,7 3,5 4,8 8,9 10,1 1750 3220 3800 17,6
3 22+22+32 2,6 2,6 3,7 4,8 8,9 10,2 1750 3220 3800 17,6
22+22+40 2,4 2,4 4,2 4,8 9,0 10,3 1750 3200 3800 17,5
22+22+50 2,1 2,1 4,9 4,8 9,1 10,4 1750 3190 3800 17,5
22+28+28 2,5 3,2 3,2 4,8 8,9 10,2 1750 3210 3800 17,6
22+28+32 2,4 3,1 3,5 4,8 9,0 10,3 1750 3210 3800 17,6
22+28+40 2,2 2,8 4,1 4,8 9,1 10,4 1750 3190 3800 17,5
22+28+50 2,0 2,6 4,6 4,8 9,2 10,5 1750 3180 3800 17,4
22+32+32 2,4 3,3 3,3 4,8 9,0 10,3 1750 3200 3800 17,5
22+32+40 2,1 3,1 3,9 4,8 9,1 10,4 1750 3190 3800 17,5
22+32+50 2,0 2,9 4,4 4,8 9,3 10,6 1750 3170 3800 17,4
22+40+40 2,0 3,6 3,6 4,8 9,2 10,6 1750 3170 3800 17,4
22+40+50 1,8 3,4 4,2 4,8 9,4 10,7 1750 3160 3800 17,3
28+28+28 3,0 3,0 3,0 4,8 9,0 10,3 1750 3200 3800 17,5
28+28+32 2,9 2,9 3,3 4,8 9,1 10,4 1750 3200 3800 17,5
28+28+40 2,7 2,7 3,8 4,8 9,2 10,5 1750 3180 3800 17,4
28+28+50 2,5 2,5 4,3 4,8 9,3 10,6 1750 3170 3800 17,4
28+32+32 2,7 3,2 3,2 4,8 9,1 10,4 1750 3190 3800 17,5
28+32+40 2,6 2,9 3,7 4,8 9,2 10,5 1750 3180 3800 17,4
28+32+50 2,4 2,7 4,2 4,8 9,3 10,7 1750 3160 3800 17,3
28+40+40 2,5 3,4 3,4 4,8 9,3 10,6 1750 3160 3800 17,3
28+40+50 2,2 3,2 4,0 4,8 9,4 10,8 1750 3140 3800 17,2
32+32+32 3,07 3,07 3,07 4,8 9,2 10,5 1750 3180 3800 17,4
32+32+40 2,9 2,9 3,5 4,8 9,3 10,6 1750 3170 3800 17,4
32+32+50 2,6 2,6 4,2 4,8 9,4 10,7 1750 3150 3800 17,3
32+40+40 2,6 3,4 3,4 4,8 9,4 10,7 1750 3160 3800 17,3
40+40+40 3,17 3,17 3,17 4,8 9,5 10,8 1750 3140 3800 17,2
22+22+22+22 2,28 2,28 2,28 2,28 5,6 9,1 10,4 1900 3200 3800 17,5
Combinación 22+22+22+28 2,1 2,1 2,1 2,8 5,6 9,1 10,4 1900 3190 3800 17,5
4 22+22+22+32 2,1 2,1 2,1 2,9 5,6 9,2 10,5 1900 3180 3800 17,4
22+22+22+40 1,9 1,9 1,9 3,6 5,6 9,3 10,6 1900 3170 3800 17,4
22+22+22+50 1,8 1,8 1,8 4,0 5,6 9,4 10,8 1900 3150 3800 17,3
22+22+28+28 2,0 2,0 2,6 2,6 5,6 9,2 10,5 1900 3180 3800 17,4
22+22+28+32 2,0 2,0 2,5 2,8 5,6 9,3 10,6 1900 3170 3800 17,4
22+22+28+40 1,8 1,8 2,4 3,4 5,6 9,4 10,7 1900 3160 3800 17,3
22+22+32+32 1,9 1,9 2,75 2,75 5,6 9,3 10,6 1900 3160 3800 17,3
22+22+32+40 1,8 1,8 2,6 3,2 5,6 9,4 10,8 1900 3150 3800 17,3
22+28+28+28 1,8 2,5 2,5 2,5 5,6 9,3 10,6 1900 3170 3800 17,4
22+28+28+32 1,8 2,4 2,4 2,7 5,6 9,3 10,7 1900 3160 3800 17,3
22+28+28+40 1,8 2,2 2,2 3,2 5,6 9,4 10,8 1900 3140 3800 17,2
22+28+32+32 1,9 2,3 2,6 2,6 5,6 9,4 10,7 1900 3150 3800 17,3
22+32+32+32 1,9 2,5 2,5 2,5 5,6 9,4 10,8 1900 3140 3800 17,2
28+28+28+28 2,35 2,35 2,35 2,35 5,6 9,4 10,7 1900 3160 3800 17,3
28+28+28+32 2,3 2,3 2,3 2,5 5,6 9,4 10,8 1900 3150 3800 17,3
28+28+32+32 2,2 2,2 2,55 2,55 5,6 9,5 10,8 1900 3140 3800 17,2
19

20. MITSUBISHI DAIYA
ISO9001 Nuestra fábrica de maquinaria para aire acondicionado y refrigeración cuenta con la aprobación
ISO9001 para la fabricación de unidades de aire acondicionado (incluyendo bombas de calefacción) para uso
residencial y comercial.
ISO14001 Nuestra fábrica de maquinaria para aire acondicionado cumple con las normas de ISO14001.
MADRID BARCELONA
Avda. Matapiñonera, 9 C/ Balmes, 436
28700 S. S. de Los Reyes (Madrid) 08022 Barcelona
Tel.: 91 203 93 00 Tels.: 93 212 27 16/93 417 03 71
Fax: 91 203 93 06 www.lumelco.es Fax: 93 212 76 97
