Aire acondicionado

AIRE ACONDICIONADO
1842 Lord Kelvin.
Inventó el principio del aire acondicionado.

El objetivo era conseguir un ambiente
agradable y sano.

Creó un circuito frigorífico hermético
basado en la absorción del calor a
3 PRINCIPIOS: través de un gas refrigerante.

1. El calor se transmite de la temperatura más alta a la más baja.
2. El cambio de estado del líquido a gas absorbe calor.
3. La presión y la temperatura están directamente relacionados.
Monday, November 7, 11

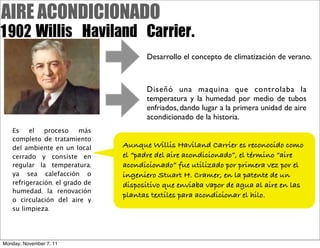

AIRE ACONDICIONADO
1902 Willis Haviland Carrier.
Desarrollo el concepto de climatización de verano.

Diseñó una maquina que controlaba la
temperatura y la humedad por medio de tubos
enfriados, dando lugar a la primera unidad de aire
acondicionado de la historia.
Es el proceso más
completo de tratamiento
del ambiente en un local Aunque Willis Haviland Carrier es reconocido como
cerrado y consiste en el “padre del aire acondicionado”, el término “aire
regular la temperatura, acondicionado” fue utilizado por primera vez por el
ya sea calefacción o ingeniero Stuart H. Cramer, en la patente de un
refrigeración, el grado de dispositivo que enviaba vapor de agua al aire en las
humedad, la renovación
plantas textiles para acondicionar el hilo.
o circulación del aire y
su limpieza.


Las industrias textiles del Sur de los Estados Unidos fueron las
primeras en utilizar el nuevo sistema de Carrier.
Debido a su calidad, un gran número de
industrias se interesaron por el aparato de
Carrier. La primera venta que realizó al
extranjero fue en 1907, para una fábrica de
seda en Yokohama, Japón.
En 1911, Carrier reveló su Fórmula Racional
Psicométrica Básica a la Sociedad
Americana de Ingenieros Mecánicos. La
fórmula sigue siendo hoy en día la base de
todos los cálculos fundamentales para la
industria del aire acondicionado.
1921 Willis Haviland Carrier patentó la Máquina de Refrigeración
Centrífuga.
Fue el primer método para acondicionar el aire en grandes
espacios.

Las máquinas anteriores usaban compresores impulsados
por pistones para bombear a través del sistema el
refrigerante, a menudo amoníaco, tóxico e inflamable.
Carrier diseñó un compresor centrífugo similar a las paletas
giratorias de una bomba de agua. El resultado fue un
enfriador más seguro y eficiente.

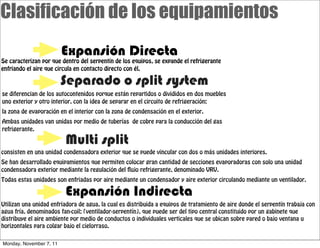

Clasificación de los equipamientos
Expansión Directa
Se caracterizan por que dentro del serpentín de los equipos, se expande el refrigerante
enfriando el aire que circula en contacto directo con él.

Separado o split system
se diferencian de los autocontenidos porque están repartidos o divididos en dos muebles
uno exterior y otro interior, con la idea de separar en el circuito de refrigeración:
la zona de evaporación en el interior con la zona de condensación en el exterior.
Ambas unidades van unidas por medio de tuberías de cobre para la conducción del gas
refrigerante.

Multi split
consisten en una unidad condensadora exterior que se puede vincular con dos o más unidades interiores.
Se han desarrollado equipamientos que permiten colocar gran cantidad de secciones evaporadoras con solo una unidad
condensadora exterior mediante la regulación del ujo refrigerante, denominado VRV.
Todas estas unidades son enfriadas por aire mediante un condensador y aire exterior circulando mediante un ventilador.

Expansión Indirecta
Utilizan una unidad enfriadora de agua, la cual es distribuida a equipos de tratamiento de aire donde el serpentín trabaja con
agua fría, denominados fan-coil; (ventilador-serpentín), que puede ser del tipo central constituido por un gabinete que
distribuye el aire ambiente por medio de conductos o individuales verticales que se ubican sobre pared o bajo ventana u
horizontales para colgar bajo el cielorraso.

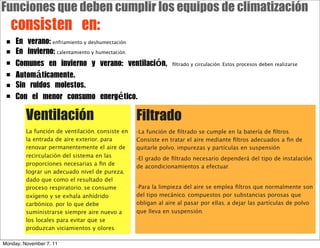

Funciones que deben cumplir los equipos de climatización
consisten en:
■ En verano: enfriamiento y deshumectación.
■ En invierno: calentamiento y humectación.
■ Comunes en invierno y verano: ventilación, filtrado y circulación. Estos procesos deben realizarse:
■ Automáticamente.
■ Sin ruidos molestos.
■ Con el menor consumo energético.

Ventilación Filtrado
La función de ventilación, consiste en -La función de filtrado se cumple en la batería de filtros.
la entrada de aire exterior, para Consiste en tratar el aire mediante filtros adecuados a fin de
renovar permanentemente el aire de quitarle polvo, impurezas y partículas en suspensión.
recirculación del sistema en las -El grado de filtrado necesario dependerá del tipo de instalación
proporciones necesarias a fin de de acondicionamientos a efectuar.
lograr un adecuado nivel de pureza,
dado que como el resultado del
proceso respiratorio, se consume -Para la limpieza del aire se emplea filtros que normalmente son
oxígeno y se exhala anhídrido del tipo mecánico, compuestos por substancias porosas que
carbónico, por lo que debe obligan al aire al pasar por ellas, a dejar las partículas de polvo
suministrarse siempre aire nuevo a que lleva en suspensión.
los locales para evitar que se
produzcan viciamientos y olores.

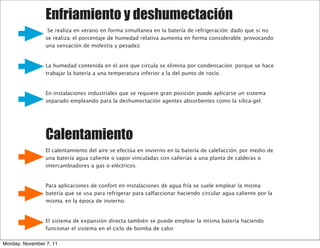

Enfriamiento y deshumectación
Se realiza en verano en forma simultanea en la batería de refrigeración, dado que si no
se realiza, el porcentaje de humedad relativa aumenta en forma considerable, provocando
una sensación de molestia y pesadez.

La humedad contenida en el aire que circula se elimina por condensación, porque se hace
trabajar la batería a una temperatura inferior a la del punto de rocío.

En instalaciones industriales que se requiere gran posición puede aplicarse un sistema
separado empleando para la deshumectación agentes absorbentes como la silica-gel.

Calentamiento
El calentamiento del aire se efectúa en invierno en la batería de calefacción, por medio de
una batería agua caliente o vapor vinculadas con cañerías a una planta de calderas o
intercambiadores a gas o eléctricos.

Para aplicaciones de confort en instalaciones de agua fría se suele emplear la misma
batería que se usa para refrigerar para calfaccionar haciendo circular agua caliente por la
misma, en la época de invierno.

El sistema de expansión directa también se puede emplear la misma batería haciendo
funcionar el sistema en el ciclo de bomba de calor.

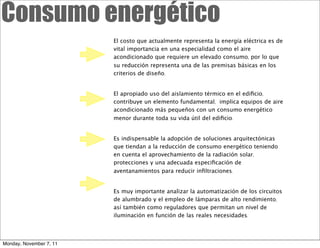

Consumo energético
El costo que actualmente representa la energía eléctrica es de
vital importancia en una especialidad como el aire
acondicionado que requiere un elevado consumo, por lo que
su reducción representa una de las premisas básicas en los
criterios de diseño.

El apropiado uso del aislamiento térmico en el edificio,
contribuye un elemento fundamental, implica equipos de aire
acondicionado más pequeños con un consumo energético
menor durante toda su vida útil del edificio.

Es indispensable la adopción de soluciones arquitectónicas
que tiendan a la reducción de consumo energético teniendo
en cuenta el aprovechamiento de la radiación solar,
protecciones y una adecuada especificación de
aventanamientos para reducir infiltraciones.

Es muy importante analizar la automatización de los circuitos
de alumbrado y el empleo de lámparas de alto rendimiento,
así también como reguladores que permitan un nivel de
iluminación en función de las reales necesidades.


Control Automático El automatismo se realiza básicamente
mediante un termostato que comanda
el funcionamiento de los equipos y un
humidistato para el control de la
humedad.
Esto constituye uno de los aspectos
primordiales,
dado que si bien el diseño de la
instalación se efectúa
en función de las condiciones más
desfavorables o críticas el sistema
debe efectuar correctamente
adaptándose a todas las variables
climáticas y de utilización que se
requieren
-se debe contar con los controles automáticos
adecuados, especialmente en el caso de necesidades
reducidas o parciales.

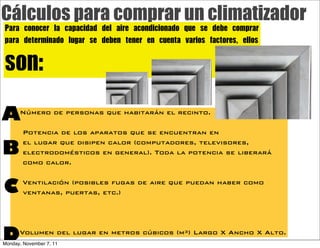

Cálculos para comprar un climatizador
Para conocer la capacidad del aire acondicionado que se debe comprar
para determinado lugar se deben tener en cuenta varios factores, ellos

son:
A Número de personas que habitarán el recinto.

Potencia de los aparatos que se encuentran en

B
el lugar que disipen calor (computadores, televisores,
electrodomésticos en general). Toda la potencia se liberará
como calor.

C Ventilación (posibles fugas de aire que puedan haber como
ventanas, puertas, etc.)

D Volumen del lugar en metros cúbicos (m³) Largo X Ancho X Alto.

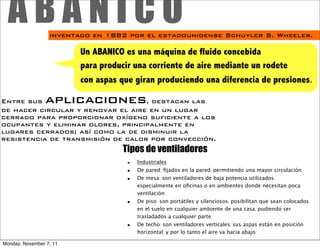

ABANICO inventado en 1882 por el estadounidense Schuyler S. Wheeler.

Un ABANICO es una máquina de fluido concebida
para producir una corriente de aire mediante un rodete
con aspas que giran produciendo una diferencia de presiones.

Entre sus aplicaciones , destacan las
de hacer circular y renovar el aire en un lugar
cerrado para proporcionar oxígeno suficiente a los
ocupantes y eliminar olores, principalmente en
lugares cerrados; así como la de disminuir la
resistencia de transmisión de calor por convección.
Tipos de ventiladores
■ Industriales
■ De pared: ﬁjados en la pared, permitiendo una mayor circulación.
■ De mesa: son ventiladores de baja potencia utilizados
especialmente en oﬁcinas o en ambientes donde necesitan poca
ventilación.
■ De piso: son portátiles y silenciosos, posibilitan que sean colocados
en el suelo en cualquier ambiente de una casa, pudiendo ser
trasladados a cualquier parte.
■ De techo: son ventiladores verticales, sus aspas están en posición
horizontal, y por lo tanto el aire va hacia abajo.

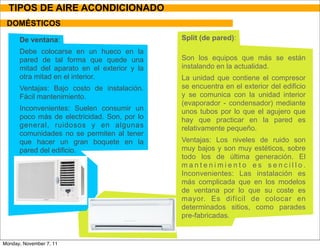

TIPOS DE AIRE ACONDICIONADO
DOMÉSTICOS

De ventana: Split (de pared):
Debe colocarse en un hueco en la
pared de tal forma que quede una Son los equipos que más se están
mitad del aparato en el exterior y la instalando en la actualidad.
otra mitad en el interior. La unidad que contiene el compresor
Ventajas: Bajo costo de instalación. se encuentra en el exterior del edificio
Fácil mantenimiento. y se comunica con la unidad interior
(evaporador - condensador) mediante
Inconvenientes: Suelen consumir un unos tubos por lo que el agujero que
poco más de electricidad. Son, por lo hay que practicar en la pared es
general, ruidosos y en algunas relativamente pequeño.
comunidades no se permiten al tener
que hacer un gran boquete en la Ventajas: Los niveles de ruido son
pared del edificio. muy bajos y son muy estéticos, sobre
todo los de última generación. El
mantenimiento es sencillo.
Inconvenientes: Las instalación es
más complicada que en los modelos
de ventana por lo que su coste es
mayor. Es difícil de colocar en
determinados sitios, como parades
pre-fabricadas.

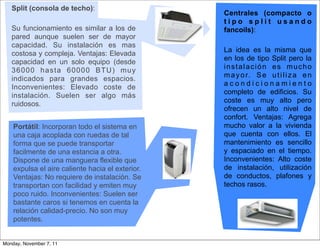

Split (consola de techo):
Centrales (compacto o
tipo split usando
Su funcionamiento es similar a los de fancoils):
pared aunque suelen ser de mayor
capacidad. Su instalación es mas
La idea es la misma que
costosa y compleja. Ventajas: Elevada
en los de tipo Split pero la
capacidad en un solo equipo (desde
instalación es mucho
36000 hasta 60000 BTU) muy
m a y o r. S e u t i l i z a e n
indicados para grandes espacios.
acondicionamiento
Inconvenientes: Elevado coste de
completo de edificios. Su
instalación. Suelen ser algo más
coste es muy alto pero
ruidosos.
ofrecen un alto nivel de
confort. Ventajas: Agrega
Portátil: Incorporan todo el sistema en mucho valor a la vivienda
una caja acoplada con ruedas de tal que cuenta con ellos. El
forma que se puede transportar mantenimiento es sencillo
facilmente de una estancia a otra. y espaciado en el tiempo.
Dispone de una manguera flexible que Inconvenientes: Alto coste
expulsa el aire caliente hacia el exterior. de instalación, utilización
Ventajas: No requiere de instalación. Se de conductos, plafones y
transportan con facilidad y emiten muy techos rasos.
poco ruido. Inconvenientes: Suelen ser
bastante caros si tenemos en cuenta la
relación calidad-precio. No son muy
potentes.

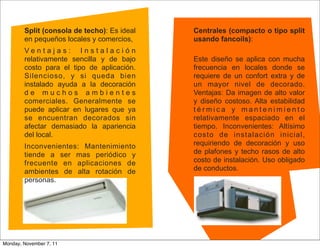

Split (consola de techo): Es ideal Centrales (compacto o tipo split
en pequeños locales y comercios, usando fancoils):
Ventajas: Instalación
relativamente sencilla y de bajo Este diseño se aplica con mucha
costo para el tipo de aplicación. frecuencia en locales donde se
Silencioso, y si queda bien requiere de un confort extra y de
instalado ayuda a la decoración un mayor nivel de decorado.
de muchos ambientes Ventajas: Da imagen de alto valor
comerciales. Generalmente se y diseño costoso. Alta estabilidad
puede aplicar en lugares que ya térmica y mantenimiento
se encuentran decorados sin relativamente espaciado en el
afectar demasiado la apariencia tiempo. Inconvenientes: Altísimo
del local. costo de instalación inicial,
Inconvenientes: Mantenimiento requiriendo de decoración y uso
tiende a ser mas periódico y de plafones y techo rasos de alto
frecuente en aplicaciones de costo de instalación. Uso obligado
ambientes de alta rotación de de conductos.
personas.

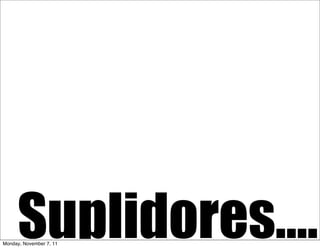

Suplidores....

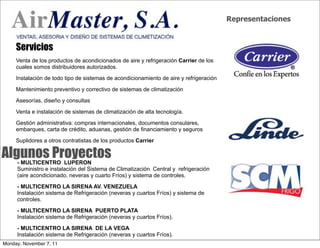

Representaciones

Servicios
Venta de los productos de acondicionados de aire y refrigeración Carrier de los
cuales somos distribuidores autorizados.

Instalación de todo tipo de sistemas de acondicionamiento de aire y refrigeración

Mantenimiento preventivo y correctivo de sistemas de climatización

Asesorías, diseño y consultas

Venta e instalación de sistemas de climatización de alta tecnología.

Gestión administrativa: compras internacionales, documentos consulares,
embarques, carta de crédito, aduanas, gestión de financiamiento y seguros

Suplidores a otros contratistas de los productos Carrier

Algunos Proyectos
- MULTICENTRO LUPERON
Suministro e instalación del Sistema de Climatización Central y refrigeración
(aire acondicionado, neveras y cuarto Fríos) y sistema de controles.

- MULTICENTRO LA SIRENA AV. VENEZUELA
Instalación sistema de Refrigeración (neveras y cuartos Fríos) y sistema de
controles.

- MULTICENTRO LA SIRENA PUERTO PLATA
Instalación sistema de Refrigeración (neveras y cuartos Fríos).

- MULTICENTRO LA SIRENA DE LA VEGA
Instalación sistema de Refrigeración (neveras y cuartos Fríos).

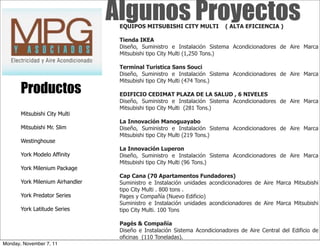

Algunos Proyectos
EQUIPOS MITSUBISHI CITY MULTI ( ALTA EFICIENCIA )

Tienda IKEA
Diseño, Suministro e Instalación Sistema Acondicionadores de Aire Marca
Mitsubishi tipo City Multi (1,250 Tons.)

Terminal Turistica Sans Souci
Mitsubishi tipo City Multi (474 Tons.)
Productos EDIFICIO CEDIMAT PLAZA DE LA SALUD , 6 NIVELES
Mitsubishi City Multi
La Innovación Manoguayabo
Mitsubishi Mr. Slim Diseño, Suministro e Instalación Sistema Acondicionadores de Aire Marca
Westinghouse
La Innovación Luperon
York Modelo Affinity Diseño, Suministro e Instalación Sistema Acondicionadores de Aire Marca
York Milenium Package
Cap Cana (70 Apartamentos Fundadores)
York Milenium Airhandler Suministro e Instalación unidades acondicionadores de Aire Marca Mitsubishi
tipo City Multi . 800 tons .
York Predator Series Pages y Compañía (Nuevo Edificio)
Suministro e Instalación unidades acondicionadores de Aire Marca Mitsubishi
York Latitude Series tipo City Multi. 100 Tons

Pagés & Compañía
Diseño e Instalación Sistema Acondicionadores de Aire Central del Edificio de
oficinas (110 Toneladas).

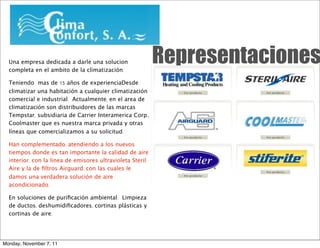

Una empresa dedicada a darle una solucion
completa en el ambito de la climatización.
Representaciones
Teniendo mas de 15 años de experienciaDesde
climatizar una habitación a cualquier climatización
comercial e industrial. Actualmente, en el area de
climatización son distribuidores de las marcas
Tempstar, subsidiaria de Carrier Interamerica Corp.,
Coolmaster que es nuestra marca privada y otras
líneas que comercializamos a su solicitud.

Han complementado, atendiendo a los nuevos
tiempos donde es tan importante la calidad de aire
interior, con la linea de emisores ultravioleta Steril
Aire y la de filtros Airguard, con las cuales le
damos una verdadera solución de aire
acondicionado.

En soluciones de purificación ambiental: Limpieza
de ductos, deshumidificadores, cortinas plásticas y
cortinas de aire.

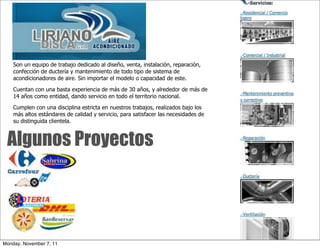

Son un equipo de trabajo dedicado al diseño, venta, instalación, reparación,
confección de ductería y mantenimiento de todo tipo de sistema de
acondicionadores de aire. Sin importar el modelo o capacidad de este.

Cuentan con una basta experiencia de más de 30 años, y alrededor de más de
14 años como entidad, dando servicio en todo el territorio nacional.

Cumplen con una disciplina estricta en nuestros trabajos, realizados bajo los
más altos estándares de calidad y servicio, para satisfacer las necesidades de
su distinguida clientela.

Algunos Proyectos


Somos una empresa dedicada a la
ingeniería destacándonos en las áreas
siguientes:

• Venta e instalación de unidades
Algunos Proyectos
acondicionadoras de aire.
• Servicios de mantenimientos
correctivos y preventivos a unidades
acondicionadoras de
• aire.
• Automatización y ahorro de energía.
• Fabricación e instalación de todo tipo
de ductos metálicos.
• Instalaciones eléctricas.

Servicios
Reparación de unidades A/A
- Servicio de iguala de mantenimiento
- Reparación de compresores
semiherméticos
- Evaluación Técnica


Aire acondicionado

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Aire acondicionado

Aire acondicionado
