Este documento describe los principales componentes y funciones de los acondicionadores de ventana. Incluye difusores verticales y horizontales que garantizan una distribución uniforme del aire, así como un sistema que reduce los condensados generados. También permite la entrada limitada de aire exterior para renovar el aire interior y protege el compresor contra vibraciones.

1. OSAirefyyuhasDNFryrMV
ddsfntAcondicionadomo
iosffhjsdfsfhphbgbqem
jadhskeldewmrtyye5okil
kwefbbghjjkventanasm
wreekamsnmnasffmndsms
flqoqjwqosetyytutyoiids
Alyssa Reynoso
UNIBE CLIMATIZACION & ACUSTICA Eva Tavares
Alejandra Orti
Monday, December 12, 2011

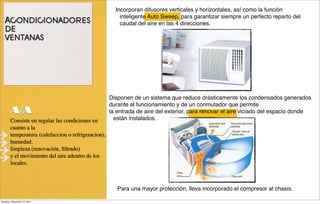

2. Incorporan difusores verticales y horizontales, así como la función
inteligente Auto Sweep, para garantizar siempre un perfecto reparto del
Acondicionadores caudal del aire en las 4 direcciones.
de
ventanas
Disponen de un sistema que reduce drásticamente los condensados generados
durante el funcionamiento y de un conmutador que permite
A/A la entrada de aire del exterior, para renovar el aire viciado del espacio donde
Consiste en regular las condiciones en están instalados.
cuanto a la
temperatura (calefaccion o refrigeracion),
humedad.
limpieza (renovación, filtrado)
y el movimiento del aire adentro de los
locales.
Para una mayor protección, lleva incorporado el compresor al chasis.
Monday, December 12, 2011

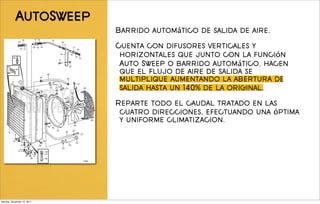

3. AutoSweep
Barrido automático de salida de aire.
Cuenta con difusores verticales y
horizontales que junto con la función
Auto Sweep o barrido automático, hacen
que el flujo de aire de salida se
multiplique aumentando la abertura de
salida hasta un 140% de la original.
Reparte todo el caudal tratado en las
cuatro direcciones, efectuando una óptima
y uniforme climatizacion.
Monday, December 12, 2011

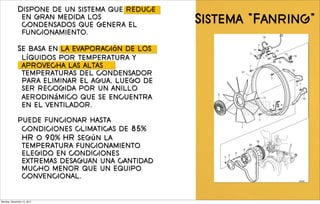

4. Dispone de un sistema que reduce
en gran medida los
condensados que genera el Sistema "Fanring"
funcionamiento.
Se basa en la evaporación de los
líquidos por temperatura y
aprovecha las altas
temperaturas del condensador
para eliminar el agua, luego de
ser recogida por un anillo
aerodinámico que se encuentra
en el ventilador.
puede funcionar hasta
condiciones climaticas de 85%
HR o 90% HR según la
temperatura funcionamiento
elegido en condiciones
extremas desaguan una cantidad
mucho menor que un equipo
convencional.
Monday, December 12, 2011

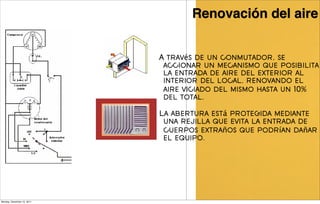

5. Renovación del aire
A través de un conmutador, se
accionar un mecanismo que posibilita
la entrada de aire del exterior al
interior del local, renovando el
aire viciado del mismo hasta un 10%
del total.
La abertura está protegida mediante
una rejilla que evita la entrada de
cuerpos extraños que podrían dañar
el equipo.
Monday, December 12, 2011

6. Ángulo de impulsión variable
Los aires acondicionados
de ventana cuentan con
unos difusores que, junto
con la función de
barrido automático,
reparten todo el caudal
tratado en las cuatro
direcciones.
Monday, December 12, 2011

7. Ventajas
Fácil limpieza del filtro.
Protección del compresor
(están protegidos contra
las vibraciones clavando el
compresor al chasis de la
máquina).
Aire en todas direcciones.
Monday, December 12, 2011

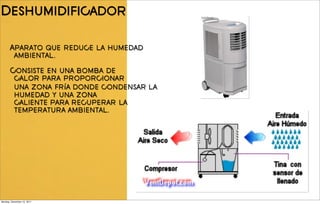

8. Deshumidificador
Aparato que reduce la humedad
ambiental.
Consiste en una bomba de
calor para proporcionar
una zona fría donde condensar la
humedad y una zona
caliente para recuperar la
temperatura ambiental.
Monday, December 12, 2011

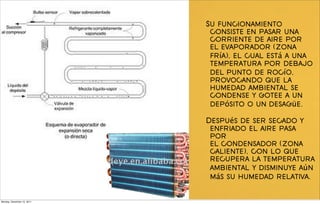

9. Su funcionamiento
consiste en pasar una
corriente de aire por
el evaporador (zona
fría), el cual está a una
temperatura por debajo
del punto de rocío,
provocando que la
humedad ambiental se
condense y gotee a un
depósito o un desagüe.
Después de ser secado y
enfriado el aire pasa
por
el condensador (zona
caliente), con lo que
recupera la temperatura
ambiental y disminuye aún
más su humedad relativa.
Monday, December 12, 2011

10. Usos
Se usa para reducir y
controlar la humedad del
ambiente,
especialmente en el
verano.
No es para secar pisos ni
otros artículos.
Se usa en procesos
industriales con
aparatos de gran
potencia.
