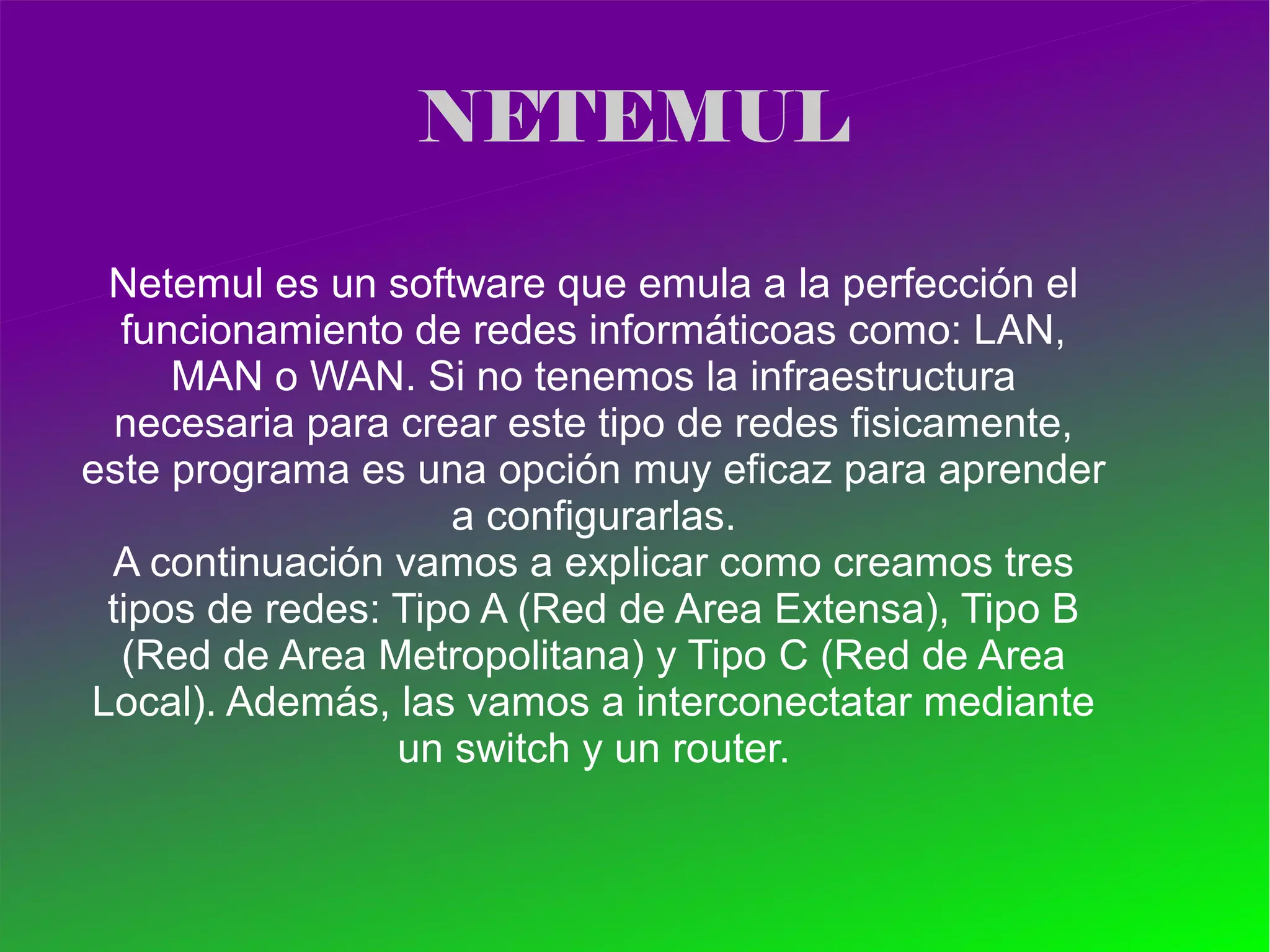

1. NETEMUL
Netemul es un software que emula a la perfección el
funcionamiento de redes informáticoas como: LAN,
MAN o WAN. Si no tenemos la infraestructura
necesaria para crear este tipo de redes fisicamente,
este programa es una opción muy eficaz para aprender
a configurarlas.
A continuación vamos a explicar como creamos tres
tipos de redes: Tipo A (Red de Area Extensa), Tipo B
(Red de Area Metropolitana) y Tipo C (Red de Area
Local). Además, las vamos a interconectatar mediante
un switch y un router.

2. Lo primero que haremos es
abrir un nuevo proyecto
haciendo click en “File” y
seguidamente “New”.
A continuación, se nos motrará el área de
trabajo de esta manera. En la parte superior
tenemos una serie de herramientas como: PC,
Swith, Hub, Cableado, Router, etc...
En este caso, vamos a situar tres ordenadores por red
conectados gracias a un switch. Para ello, primeramente
clickaremos en el elemento que queremos crear y acto seguido
volveremos a hacer click en el sitio en el que queremos ubicarlo.

3. Hacemos click en la herramienta
“Cableado” y arrastramos desde el
ordenador al switch para
conectarlos.
Ahora el programa nos pedirá que
asignemos un número dentro de la red
local al PC, clickamos en LAN1, LAN2 y
LAN3 sucesivamente y en Connect.

4. Haciendo click en el botón derecho del
ratón sobre los Pcs y seleecionando
Netcards, configuraremos su dirección Ip
y su mascara de subred.
En este apartado, iremos poniendo las
direcciones IP para cada uno de las redes
que vamos a crear. Según del tipo que
sean tendremos unos rangos
A: 0-127, B: 128-191, C: 192-223, la
mascara de subred la autoasigna el
programa. Dejaremos la red x.x.x.1
reservada para la puerta de enlace.

5. Este es el resultado de todos los datos que hemos introducido en nuestras redes
gracias a las etiquetas que nos deja poner el programa para ver la información sin
tener que acceder a ella. Para terminar este paso, nos faltaria clickar en el botón
derecho sobre los pcs en “propieties” e introducir la puerta de enlace
predeterminada para cada red.

6. Para Interconectar nuestras redes, clickaremos en el icono de router, y situaremos
uno de tal manera que podamos conectar todos los switchs a el, haciendo click en el
botón derecho en propieties, clickaremos en “enable routing” y después, haciendo otra
vez click en el botón derecho sobre “netcards”se nos abrirá una ventana para que
introduzcamos la puerta de enlace de cada una de las redes.

7. Para finalizar, tan sólo nos queda comprobar que las conexiones transmiten datos
correctamente. Para ello haremos click en el boton de transmitir datos, luego nos
selecionaremos un ordenador de origen, después el tamaño y el protocolo y
despues el de destino. Si todo funciona bien, veremos como los datos se envian al
receptor correctamente.
