La red o Internet es un sistema de computadoras interconectadas que permite a los usuarios compartir recursos como archivos e información. La conexión a Internet requiere una cuidadosa planificación, incluyendo la selección de dispositivos como tarjetas de red o módems, y la configuración de protocolos. Los computadores individuales se conectan a Internet a través de una conexión física y lógica que transfiere datos mediante protocolos de comunicación.

2. Las redes o Networks, es un sistema de
computadoras interconectadas por un canal de
comunicación para permitir que varios usuarios
compartan el uso de archivos y fuentes de
Información, impresoras, etc.

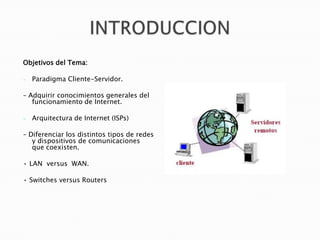

3. Objetivos del Tema:
-
Paradigma Cliente-Servidor.
– Adquirir conocimientos generales del
funcionamiento de Internet.
-
Arquitectura de Internet (ISPs)
– Diferenciar los distintos tipos de redes
y dispositivos de comunicaciones
que coexisten.
• LAN versus WAN.
• Switches versus Routers

4. 
En toda comunicación hay:
– Cliente que quiere un servicio (emitir una
comunicación)
– Un receptor (servidor) que quiere recibir la
comunicación
– Una entidad que nos proporciona el servicio de
transporte
y nos garantiza ciertos parámetros como son:
• Medio de acceso (red de acceso)
• Una Velocidad de Transmisión (Bps):
• Confidencialidad y seguridad en la comunicación
• Calidad de servicio: garantía de que llega en cierto
tiempo y correctamente

5. Transmisores:
– Procesos Clientes.


Receptores
Procesos Servidores
(locales y remotos)

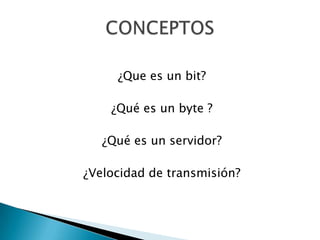

6. ¿Que es un bit?
¿Qué es un byte ?
¿Qué es un servidor?
¿Velocidad de transmisión?

7. Bit: Significa Binary Digit, son los valores de la informática, y
se representan por dos estados 0 y 1.
Byte. debe ser considerado como una secuencia
de bits contiguos La unidad byte no tiene símbolo establecido
internacionalmente, aunque en países anglosajones es
frecuente B. Se usa comúnmente como unidad básica
de almacenamiento de información en combinación con los
prefijos de cantidad.

9. Es una computadora que
forma parte de una red,
provee servicios a otras
computadoras denominadas
clientes, algunos servicios
habituales son los servicios
de archivos que permiten a
los usuarios almacenar u
obtener información. Un
computador puede ser cliente
y servidor a la vez.

10. Es la relación entre la información transmitida
atreves de una red de comunicaciones y el
tiempo empleado para ello, cuando la
información se transmite digitalizada esto
implica que esta codificada en bits por lo que
la velocidad se traduce en tasa binaria.

11. La velocidad de subida es el tráfico haces desde tu PC hacia la
internet (por ejemplo cuando subes una foto o envías un mail).
La velocidad de bajada es la que se necesita para BAJAR cosas
de internet (videos, fotos, consultar una página, etc). El servicio
de ADSL (línea digital de abonado asíncrona), que es la famosa
banda ancha provista por la línea telefónica tiene dos
velocidades distintas.
usualmente la velocidad de bajada es mayor que la de subida y es
la que se conoce comercialmente, por ejemplo cuando te dicen que
El servicio que tienes contratado es de 5 Megas, se están
refiriendo a la velocidad de bajada.

12. 


Para entender el rol que los computadores juegan en un
sistema de networking, considere la Internet. La Internet es
un recurso valioso y estar conectado a ella es fundamental
para la actividad empresarial, la industria y la educación.
La creación de una red que permita la conexión a Internet
requiere una cuidadosa planificación. Aun para conectar
computadores personales individuales (PC) a internet, se
requiere alguna planificación y la toma de ciertas decisiones.
Se deben considerar los recursos computacionales necesarios
para la conexión a Internet. Esto incluye el tipo de dispositivo
que conecta el PC a Internet, tal como una tarjeta de interfaz
de red (NIC) o modem. Se deben configurar protocolos o
reglas antes que un computador se pueda conectar a Internet.
También es importante la selección correcta de un navegador
de web.

13. La Internet es la red de datos más importante del mundo. La
Internet se compone de una gran cantidad de redes grandes y
pequeñas, interconectadas.
La conexión a Internet se puede dividir en dos conexiones:


Conexión física
Conexión lógica

14. Se realiza una conexión
física conectando un
tarjeta adaptadora, tal
como un módem o una
NIC, desde un PC a una
red. La conexión física se
utiliza para transferir las
señales entre los distintos
PC dentro de la red de área
local (LAN) y hacia los
dispositivos remotos que se
encuentran en Internet.

15. Define el formato y
orden de los mensajes
intercambiados
entre dos o más
entidades comunicantes
así como las acciones a
tomar por el emisor y
receptor de la
Comunicación. Es lo que
denominaríamos Protocolo
de comunicaciones.

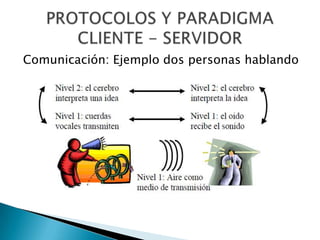

16. Comunicación: Ejemplo dos personas hablando

17. Las aplicaciones trabajan junto con los
protocolos para enviar y recibir datos a través
de Internet. Un navegador Web muestra el
código HTML como una página Web. Ejemplos
de navegadores Web incluyen Internet Explorer
y Netscape, Mozilla, etc.

19. Como los computadores
son importantes
elementos básicos de
desarrollo de redes, es
necesario poder
reconocer y nombrar los
principales componentes
de un PC.






Transistor: Dispositivo que amplifica
una señal o abre y cierra un circuito.
Circuito integrado: Dispositivo
fabricado con material semiconductor
que contiene varios transistores y
realiza una tarea específica.
Resistencia: Un componente eléctrico
que limita o regula el flujo de corriente
eléctrica en un circuito electrónico.
Condensador: Componente electrónico
que almacena energía bajo la forma de
un campo electroestático; se compone
de dos placas de metal conductor
separadas por material aislante.
Conector: Parte de un cable que se
enchufa a un puerto o interfaz.
Diodo electroluminiscente (LED):
Dispositivo semiconductor que emite
luz cuando la corriente lo atraviesa

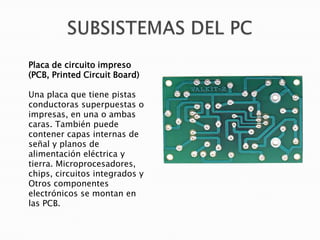

20. Placa de circuito impreso
(PCB, Printed Circuit Board)
Una placa que tiene pistas
conductoras superpuestas o
impresas, en una o ambas
caras. También puede
contener capas internas de
señal y planos de
alimentación eléctrica y
tierra. Microprocesadores,
chips, circuitos integrados y
Otros componentes
electrónicos se montan en
las PCB.

21. Unidad de procesamiento
central (CPU)
La parte de un computador
que controla la operación de
Todas las otras partes.
Obtiene instrucciones de la
memoria y las decodifica.
Realiza operaciones
matemáticas y lógicas y
traduce y ejecuta
Instrucciones.

22. Unidad de CD-ROM o DVD.
Unidad de disquete.
Unidad de disco duro.
Bus.
Memoria de acceso aleatorio (RAM).
Memoria de sólo lectura (ROM).
Fuente de alimentación.
Puerto serial.
Tarjeta de interfaz de red (NIC).
Tarjeta de video.
Tarjeta de sonido.
Puerto del mouse y teclado.
Puerto paralelo.
Puerto USB.

23. Ranura de expansión
Un espacio en la placa madre donde
se puede insertar una placa de circuito
impreso para agregar capacidades al
computador, La figura muestra las ranuras
De expansión PCI (Peripheral Component
Interconnect/Interconexión de
Componentes periféricos) y AGP
(Acelérate Graphics Port/Puerto de gráficos
acelerado). PCI es una conexión de alta
velocidad para placas tales como NIC,
módems internos y tarjetas de
video.
El puerto AGP provee una conexión
De alta velocidad entre dispositivos
gráficos y la memoria del sistema. La
ranura AGP provee una conexión de alta
velocidad para Gráficos 3-D en sistemas
computacionales.

24. Una tarjeta de interfaz de
red (NIC), o adaptador LAN,
provee capacidades de
comunicación en red desde
y hacia un PC. En los
sistemas computacionales
de escritorio, es una tarjeta
de circuito impreso que
reside en una ranura en la
tarjeta madre y provee una
interfaz de conexión a los
medios de red.

25. En los sistemas
Computacionales
portátiles, está
comúnmente integrado
en los sistemas o está
disponible como una
pequeña tarjeta PCMCIA,
del tamaño de una
tarjeta de crédito.

26. La conectividad a Internet requiere
una tarjeta adaptadora, que puede
ser un módem o NIC.

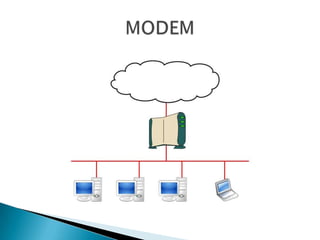

Un módem, o modulador
demodulador, es un dispositivo
que ofrece al computador
conectividad a una línea telefónica.
El módem convierte (modula) los
datos de una señal digital en una
señal analógica compatible con una
línea telefónica estándar. El módem
en el extremo receptor demodula
La señal, convirtiéndola
nuevamente en una señal digital.
Los módems pueden
ser internos

28. Los sistemas de
escritorio pueden usar
un adaptador de red
interno llamado NIC, o
un adaptador de red
externo que se conecta a
la red a través del puerto
USB.

29. 






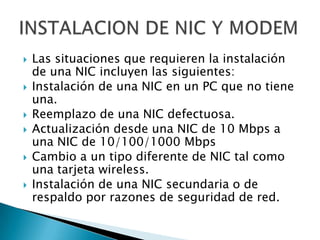

Las situaciones que requieren la instalación
de una NIC incluyen las siguientes:
Instalación de una NIC en un PC que no tiene
una.
Reemplazo de una NIC defectuosa.
Actualización desde una NIC de 10 Mbps a
una NIC de 10/100/1000 Mbps
Cambio a un tipo diferente de NIC tal como
una tarjeta wireless.
Instalación de una NIC secundaria o de
respaldo por razones de seguridad de red.

30. LED
Me indican que la tarjeta
Esta energizada, si se
Esta transfiriendo datos
O si esta en un estado
de inactividad.
RJ-45
Conector con la placa de
Red.

33. 

Topología de Bus
Topología en anillo

Topología en estrella

Topología jerárquica

Topología malla

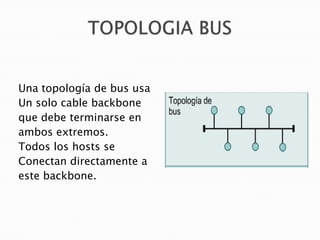

34. Una topología de bus usa
Un solo cable backbone
que debe terminarse en
ambos extremos.
Todos los hosts se
Conectan directamente a
este backbone.

35. Ventajas
Facilidad de implementación y crecimiento.
Simplicidad en la arquitectura.
Desventajas
Hay Limite de equipos por la calidad de la
señal.
Hay degradación de la señal.
Difícil reconfiguración y aislamiento de
fallos.
Un problema en el canal usualmente
degrada toda la red.
El desempeño se disminuye a medida que
la red crece.
El canal requiere ser correctamente cerrado
(caminos cerrados).

36. La topología de anillo
conecta un host con el
siguiente y al último
host con el primero. Esto
crea un anillo físico de
cable.
Ventajas
Simplicidad de arquitectura.
Facilidad de configuración.
Facilidad de fluidez de datos.
Desventajas
El canal usualmente se degradará a
medida que la red crece.
Lentitud en la transferencia de datos.

37. La topología en estrella
conecta todos los cables
con un punto central de
concentración.

38. Ventajas
Desventajas
Si una PC se desconecta o
Se rompe el cable solo
Queda fuera de la red esa
PC.
Fácil de agregar,
Reconfigurar arquitectura PC.
Fácil de prevenir daños o
conflictos.
Si el nodo central falla,
toda la red se desconecta.
El mantenimiento resulta más
económico y fácil que la
topología
Es costosa, ya que
requiere más cable que
Las topologías bus o anillo.
El cable viaja por separado del
hub a cada computadora.

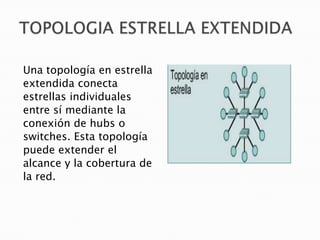

39. Una topología en estrella
extendida conecta
estrellas individuales
entre sí mediante la
conexión de hubs o
switches. Esta topología
puede extender el
alcance y la cobertura de
la red.

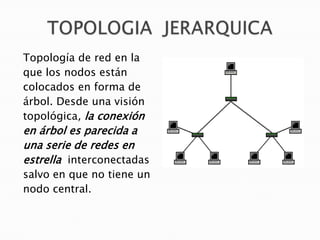

40. Topología de red en la
que los nodos están
colocados en forma de
árbol. Desde una visión
topológica, la conexión
en árbol es parecida a
una serie de redes en
estrella interconectadas
salvo en que no tiene un
nodo central.

41. Ventajas
Desventajas
El Hub central al retransmitir las señales
amplifica la potencia e incrementa la
distancia a la que puede viajar la señal.
Se requiere mucho cable.
Se permite conectar más dispositivos
gracias a la inclusión de concentradores
secundarios.
Permite priorizar y aislar las comunicaciones
de distintas computadoras.
Cableado punto a punto para segmentos
individuales.
Soportado por multitud de vendedores de
software y de hardware.
La medida de cada
segmento viene
determinada por el tipo de
cable utilizado.
Si se viene abajo el
segmento principal todo el
segmento se viene abajo
con él.
Es más difícil su configuración

42. La topología de malla se
implementa para proporcionar
la mayor protección posible
para evitar una interrupción
Del servicio.
Como se puede observar en el
gráfico, cada host tiene sus
propias conexiones con los
demás hosts. Aunque la Internet
cuenta con múltiples rutas hacia
cualquier ubicación, no adopta la
topología de malla completa.

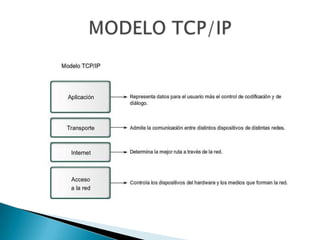

45. El Protocolo de control de transporte/protocolo
Internet (TCP/IP) es un conjunto de protocolos
o reglas desarrollados para permitir que los
computadores que cooperan entre sí puedan
compartir recursos a través de una red. Para
habilitar TCP/IP en la estación de trabajo, ésta
debe configurarse utilizando las herramientas
del sistema operativo.

47. Un navegador de Web realiza las siguientes funciones:
Inicia el contacto con un servidor de Web.
Solicita información.
Recibe información.
Muestra los resultados en pantalla.
Un navegador de Web es un software que
interpreta el lenguaje de etiquetas por hipertexto
(HTML), que es uno de los lenguajes que se utiliza
para codificar el contenido de una página Web.

48. También existen algunos tipos de archivos especiales, o
propietarios, que no se pueden visualizar con los navegadores de
Web estándar. Para ver estos archivos, el navegador debe
configurarse para utilizar aplicaciones denominadas plug-in.
Estas aplicaciones trabajan en conjunto con el navegador para
iniciar el programa que se necesita para ver los archivos
especiales.
Flash: Reproduce archivos multimedia, creados con
Macromedia Flash
QuickTime: Reproduce archivos de video; creado por Apple.
Real Player: Reproduce archivos de audio.
