Este documento describe los conceptos básicos de las redes informáticas. Define una red como un conjunto de ordenadores interconectados que pueden comunicarse entre sí para compartir recursos. Explica que las redes se clasifican según su alcance geográfico en LAN, MAN y WAN. También describe los componentes clave de una red como estaciones de trabajo, servidores, tarjetas de red, cableado y sistemas operativos de red.

2. Concepto
Una Red es un conjunto de ordenadores interconectados entre sí mediante cable o por otros medios
inalámbricos.
Una red es un sistema donde los elementos que lo componen (por lo general ordenadores) son
autónomos y están conectados entre sí por medios físicos y/o lógicos y que pueden comunicarse para
compartir recursos. Independientemente a esto, definir el concepto de red implica diferenciar entre el
concepto de red física y red de comunicación.
Objetivo:
• Compartir recursos: archivos, impresoras, unidades de almacenamiento, etc.
•Transferir información entre ordenadores: email, WWW, etc.
Gomez

3. Según la zona geográfica que abarcan, se clasifican en:
• LAN (Local Area Network): Redes de Área Local
• MAN (Metropolitan Area Network): Redes de Área Metropolitana
• WAN (Wide Área Network): Redes de Área Extendida
Según el sistema jerárquico de red utilizado, se clasifican en:
•Redes Cliente-Servidor
•Redes Punto a Punto
Tipos de Red
Zaira

4. Redes LAN
Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto.
Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además,
simplificada la administración de la red.
Suelen emplear tecnologías de difusión mediante un cable sencillo(coaxial o UTP) al que están conectadas todas
las máquinas. Operan a velocidades entre 10 y 100 Mbps.
zaira

5. Redes WAN
Son redes punto a punto que interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades
son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos. El alcance es una gran
área geográfica, como por ejemplo: una ciudad o un continente. Está formada por una vasta cantidad de computadoras
interconectadas (llamadas hosts), por medio de subredes de comunicación o subredes pequeñas, con el fin de ejecutar
aplicaciones, programas, etc.
Una red de área extensa WAN es un sistema de interconexión de equipos informáticos geográficamente dispersos, incluso
en continentes distintos. Las líneas utilizadas para realizar esta interconexión suelen ser parte de las redes públicas de
transmisión de datos.
Las redes LAN comúnmente, se conectan a redes WAN, con el objetivo de tener acceso a mejores servidores, como por
ejemplo a internet. Las WAN son mucho más complejas, porque deben enrutar correctamente toda la información
proveniente de las redes conectadas a esta
Zaira

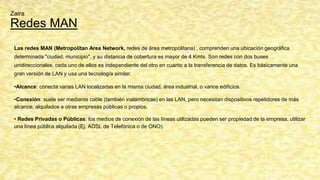

6. Redes MAN
Las redes MAN (Metropolitan Area Network, redes de área metropolitana) , comprenden una ubicación geográfica
determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 Kmts. Son redes con dos buses
unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. Es básicamente una
gran versión de LAN y usa una tecnología similar.
•Alcance: conecta varias LAN localizadas en la misma ciudad, área industrial, o varios edificios.
•Conexión: suele ser mediante cable (también inalámbricas) en las LAN, pero necesitan dispositivos repetidores de más
alcance, alquilados a otras empresas públicas o propios.
• Redes Privadas o Públicas: los medios de conexión de las líneas utilizadas pueden ser propiedad de la empresa, utilizar
una línea pública alquilada (Ej. ADSL de Telefónica o de ONO).
Zaira

7. Información transferida
Redes de datos: Proveedores de Internet, compañías de celulares. Redes de videos: Compañías de cable TV.
Redes de voz: Compañías telefónicas y de celulares. Redes de audio: Audio por Internet.
Redes de multimedios: Compañías que explotan voz, datos y videos simultáneamente.
El tipo de tecnología que utilizan para los enlaces: microondas, vía satélite, fibra óptica, tendido eléctrico, etc.
Zaira

8. Redes Cliente-Servidor
Franco
Las redes basadas en servidor son mejores para compartir cantidad de recursos y
datos. Un administrador supervisa la operación de la red, y vela que la seguridad
sea mantenida. Este tipo de red puede tener uno o mas servidores, dependiendo
del volumen del tráfico, número de periféricos , etc. Por ejemplo, puede haber un
servidor de impresión, un servidor de comunicaciones, y un servidor de base de
datos, todos en una misma red.

9. Redes Punto a Punto
Franco
En una red punto a punto cada computadora puede actuar
como cliente y como servidor, las redes punto a punto
hacen que el compartir datos y periféricos sea fácil para un
pequeño grupo de gente. En una ambiente punto a punto,
la seguridad es difícil porque la administración no está
centralizada.
Las redes punto a punto son relativamente fáciles de
instalar y operar. Su eficiencia decrece rápidamente a
medida que la cantidad de dispositivos en la red aumenta.
Los enlaces que interconectan los nodos de una red punto
a punto se pueden clasificar en tres tipos según el sentido
de las comunicaciones que transportan:
● Simplex
● Half-duplex
● Full-duplex

10. Componentes de una red local
Para el funcionamiento de una red local se necesitan varios componentes que realizarán determinadas tareas :
Estaciones de trabajo : Son todas aquellas microcomputadoras desde las cuales un usuario puede utilizar la red.
Servidor de Archivos : Es aquel equipo que permite compartir los archivos y programas que se encuentren en su/sus discos/disco.
Tarjetas de Red : Cada nodo de la red, o sea la estación de trabajo o servidor de archivos, debe contar con una tarjeta de red. la
tarjeta de red de el servidor de archivos puede ser ligeramente diferente de las utilizadas en las estaciones de trabajo.
Sistema de Cableado : Además del cable pueden ser necesarios algunos elementos adicionales asociados con él, como cajas de
conexiones, conectores especiales, etc.
Sistema Operativo de Red : Adicionalmente al MS-DOS es necesario que exista un sistema operativo para que administre las
funciones de la red. Hay dos partes: la del servidor de archivos y de las estaciones de trabajo.
Software de Aplicación : En ultima instancia, todos los elementos anteriores, son el funcionamiento para que el usuario de
cada estación, pueda utilizar sus programas y archivos específicos . Este software puede ser tan amplio como se necesite.
Gomez

11. Estaciones de trabajo
Gomez
Son los ordenadores utilizados por los usuarios conectados a la red. Facilita a los usuarios el acceso a los
servidores y periféricos de red.
A diferencia de una computadora aislada, tiene una tarjeta de red y está físicamente conectada por medio de
cables u otros medios no guiados con los servidores. Los componentes para servidores y estaciones de trabajo
alcanzan nuevos niveles de rendimiento informático, al tiempo que ofrecen fiabilidad, compatibilidad,
escalabilidad y arquitectura avanzada ideales para entornos multiproceso.

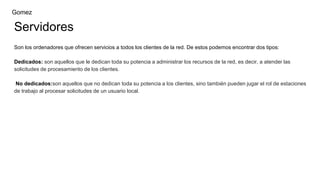

12. Servidores
Son los ordenadores que ofrecen servicios a todos los clientes de la red. De estos podemos encontrar dos tipos:
Dedicados: son aquellos que le dedican toda su potencia a administrar los recursos de la red, es decir, a atender las
solicitudes de procesamiento de los clientes.
No dedicados:son aquellos que no dedican toda su potencia a los clientes, sino también pueden jugar el rol de estaciones
de trabajo al procesar solicitudes de un usuario local.
Gomez

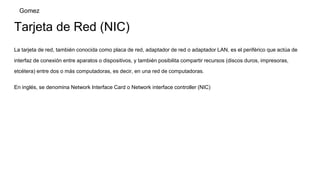

13. Tarjeta de Red (NIC)
La tarjeta de red, también conocida como placa de red, adaptador de red o adaptador LAN, es el periférico que actúa de
interfaz de conexión entre aparatos o dispositivos, y también posibilita compartir recursos (discos duros, impresoras,
etcétera) entre dos o más computadoras, es decir, en una red de computadoras.
En inglés, se denomina Network Interface Card o Network interface controller (NIC)
Gomez

14. Cableado o Medio de transmisión inalámbrica
Zaira
Los medios inalámbricos transportan señales electromagnéticas mediante frecuencias de
microondas y radiofrecuencias que representan los dígitos binarios de las comunicaciones de
datos. Como medio de red, el sistema inalámbrico no se limita a conductores o canaletas,
como en el caso de los medios de fibra o de cobre. Las tecnologías inalámbricas de
comunicación de datos funcionan bien en entornos abiertos. Sin embargo, existen
determinados materiales de construcción utilizados en edificios y estructuras

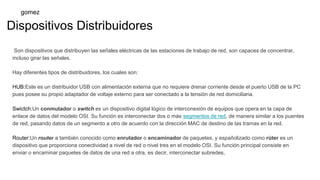

15. Dispositivos Distribuidores
Son dispositivos que distribuyen las señales eléctricas de las estaciones de trabajo de red, son capaces de concentrar,
incluso girar las señales.
Hay diferentes tipos de distribuidores, los cuales son:
HUB:Este es un distribuidor USB con alimentación externa que no requiere drenar corriente desde el puerto USB de la PC
pues posee su propio adaptador de voltaje externo para ser conectado a la tensión de red domiciliaria.
Swictch:Un conmutador o switch es un dispositivo digital lógico de interconexión de equipos que opera en la capa de
enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes
de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.
Router:Un router a también conocido como enrutador o encaminador de paquetes, y españolizado como rúter es un
dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en
enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes,
gomez

16. Sistema operativo de Red
franco
Son programas que gestionan la red y sus recursos. Existen 2 TIPOS básicos:
•S.O. para redes PUNTO A PUNTO: donde los ordenadores tienen el mismo
estatus. Es suficiente con que cada ordenador tenga Windows 98, XP o Vista.
•S.O. para redes con SERVIDOR DEDICADO: donde hay servidores dedicados
con mayor estatus en la red. Estos suelen tener S.O. específicos para gestión
de red como Windows NT SERVER. EL resto de Clientes, pueden tener este
SO, o cualquiera de las anteriores (W-98, W-XP o W-Vista).

17. Recursos compartidos
franco
Una de las ventajas de la red es que permite compartir recursos de hardware y
software, con el AHORRO que esto implica.
HARDWARE: •Impresora
• Escáner
• Unidades de almacenamiento: discos
duros.
• Unidades lectoras/grabadoras de
CD/DVD
• Módem
SOFTWARE:
• Archivos y Carpetas
• Programas de Aplicación

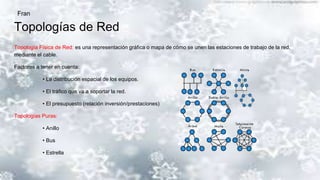

18. Topologías de Red
Topología Física de Red: es una representación gráfica o mapa de cómo se unen las estaciones de trabajo de la red,
mediante el cable.
Factores a tener en cuenta:
• La distribución espacial de los equipos.
• El tráfico que va a soportar la red.
• El presupuesto (relación inversión/prestaciones)
Topologías Puras:
• Anillo
• Bus
• Estrella
Fran

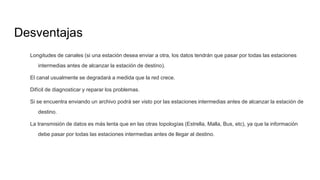

19. Desventajas
Longitudes de canales (si una estación desea enviar a otra, los datos tendrán que pasar por todas las estaciones
intermedias antes de alcanzar la estación de destino).
El canal usualmente se degradará a medida que la red crece.
Difícil de diagnosticar y reparar los problemas.
Si se encuentra enviando un archivo podrá ser visto por las estaciones intermedias antes de alcanzar la estación de
destino.
La transmisión de datos es más lenta que en las otras topologías (Estrella, Malla, Bus, etc), ya que la información
debe pasar por todas las estaciones intermedias antes de llegar al destino.

20. Bus
Una red en bus es aquella topologia que se caracteriza por tener un único canal de comunicaciones (denominado bus,
troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el
mismo canal para comunicarse entre sí
Ventajas
Facilidad de implementación y crecimiento.
Simplicidad en la arquitectura.
TOMAS

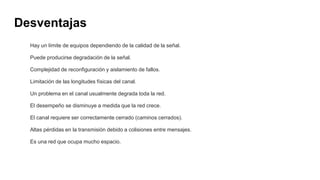

21. Desventajas
Hay un límite de equipos dependiendo de la calidad de la señal.
Puede producirse degradación de la señal.
Complejidad de reconfiguración y aislamiento de fallos.
Limitación de las longitudes físicas del canal.
Un problema en el canal usualmente degrada toda la red.
El desempeño se disminuye a medida que la red crece.
El canal requiere ser correctamente cerrado (caminos cerrados).
Altas pérdidas en la transmisión debido a colisiones entre mensajes.
Es una red que ocupa mucho espacio.

22. Estrella
Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y
todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador). Los
dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su
transmisión, una red en estrella activa tiene un nodo central “activo” que normalmente tiene los medios para prevenir
problemas relacionados con el eco.
la mayoria de las redes locales (LAN) con un Router, Switch y un Hub
tomás

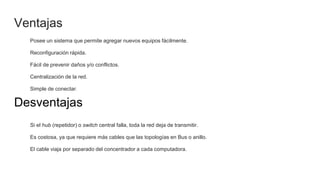

23. Ventajas
Posee un sistema que permite agregar nuevos equipos fácilmente.
Reconfiguración rápida.
Fácil de prevenir daños y/o conflictos.
Centralización de la red.
Simple de conectar.
Desventajas
Si el hub (repetidor) o switch central falla, toda la red deja de transmitir.
Es costosa, ya que requiere más cables que las topologías en Bus o anillo.
El cable viaja por separado del concentrador a cada computadora.

24. Protocolo TCP/IP(Transmission Control Protocol/Internet Protocol)
tomas
Se trata del lenguaje que utiliza cualquier plataforma de ordenadores en Internet para enviar y recibir la información.
Por eso se toma como estándar.
describe un conjunto de guías generales de diseño e implementación de protocolos de red específicos para permitir
que un equipo pueda comunicarse en una red.
Para conseguir un intercambio fiable de datos entre dos equipos, se deben llevar a cabo muchos procedimientos
separados. El resultado es que el software de comunicaciones es complejo. Con un modelo en capas o niveles resulta
más sencillo agrupar funciones relacionadas e implementar el software modular de comunicaciones
● ARP (Address Resolution protocol)
● FTP (File Transfer Protocol)
● HTTP (Hypertext Transfer Protocol)
● POP (Post Office protocol)
● SMTP (Simple Mail Transfer)
● Telnet (Teletype Network)

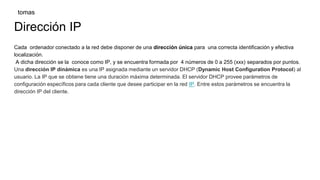

25. Dirección IP
Cada ordenador conectado a la red debe disponer de una dirección única para una correcta identificación y efectiva
localización.
A dicha dirección se la conoce como IP, y se encuentra formada por 4 números de 0 a 255 (xxx) separados por puntos.
Una dirección IP dinámica es una IP asignada mediante un servidor DHCP (Dynamic Host Configuration Protocol) al
usuario. La IP que se obtiene tiene una duración máxima determinada. El servidor DHCP provee parámetros de
configuración específicos para cada cliente que desee participar en la red IP. Entre estos parámetros se encuentra la
dirección IP del cliente.
tomas

26. Clases de Ip
Existen ciertas direcciones en cada clase de dirección IP que no están asignadas y que se denominan direcciones
privadas. Las direcciones privadas pueden ser utilizadas por los hosts que usan traducción de dirección de red (NAT) para
conectarse a una red pública o por los hosts que no se conectan a Internet.
Clase A: 10.0.0.0 a 10.255.255.255 (8 bits red, 24 bits hosts).
Clase B: 172.16.0.0 a 172.31.255.255 (16 bits red, 16 bits hosts). 16 redes clase B contiguas, uso en universidades
y grandes compañías.
Clase C: 192.168.0.0 a 192.168.255.255 (24 bits red, 8 bits hosts). 256 redes clase C continuas, uso de compañías
medias y pequeñas además de pequeños proveedores de internet (ISP).
