1. Redes Iniciación a las redes.

2. Redes: Definición y Objetivos Una Red es un conjunto de ordenadores interconectados entre si mediante cable o por medios inalámbricos con el fin de compartir recursos, información y servicios. Los recursos pueden ser Datos : carpetas, documentos,… Periféricos : Impresoras, discos duros, Dvd’s La red mas simple consta de 2 ordenadores y su complejidad puede aumentar hasta conectar miles de ordenadores en todo el mundo => Internet, la red de redes .. .

3. Redes LAN (REDES DE ÁREA LOCAL) TIPOS DE REDES SEGÚN SU TAMAÑO O ÁREA DE COBERTURA SEGÚN SU NIVEL DE ACCESO MAN (REDES DE ÁREA METROPOLITANA) WAN (REDES DE ÁREA EXTENSA ) INTERNET INTRANET EXTRANET

4. Redes de Área Extensa (WAN, Wide Area Networks). Estas redes interconectan equipos geográficamente más dispersos (una ciudad, un país o incluso distintos continentes). Pueden ser de uso compartido o público. Su velocidad de transmisión es más bajo que en las anteriores. Redes Redes de Área Metropolitana (MAN, Metropolitan Area Networks). Agrupan varias redes LAN cubren una pequeña población. Redes de Área Local (LAN, Local Area Networks). Son redes de pequeña extensión (red del cole, una casa, etcétera). MAN (REDES DE ÁREA METROPOLITANA) TIPOS DE REDES SEGÚN SU TAMAÑO O ÁREA DE COBERTURA LAN (REDES DE ÁREA LOCAL) WAN (REDES DE ÁREA EXTENSA)

5. Intranet. Es una red local que utiliza herramientas/servicios propios de Internet (servidor web, correo electrónico, servidor ftp, servidor wiki, etc.) pero de forma interna. Se puede considerar como “una Internet privada” que funciona dentro de una organización. Extranet. Es una red “privada virtual” resultante de la interconexión de dos o más intranets utilizando Internet como medio de comunicación. Internet. Es una red mundial de redes de ordenadores. Se caracteriza por ser de acceso público y permitir a sus usuarios comunicarse y compartir información y servicios en todo el mundo. Redes TIPOS DE REDES SEGÚN SU NIVEL DE ACCESO INTERNET INTRANET EXTRANET

6. Los dispositivos necesarios para poder crear una red variarán en función de las características de la red. Los más comunes son: Tarjetas de red . Cableado o medios de transmisión inalámbricos (antenas) Dispositivos Distribuidores : Hub, Switch, Router, Punto de Acceso… Dispositivos necesarios para crear una red Redes

7. También conocidas como NIC (Network Interface Card), hacen posible la conexión del PC con la Red. “ Traducen” la información que circula por el cable (ethernet) o las ondas de la red (wifi), al lenguaje que entiende el ordenador y viceversa . Normalmente hoy en día todos los ordenadores portátiles o de sobremesa, vienen equipados con ambas. Ethernet / Cable : Utilizan un conector RJ-45, parecido al del teléfono, que es donde irá conectado el cable Wifi / Inalámbricas : Son tarjetas que permiten conectar el ordenador a la red a través de ondas La Dirección MAC: Cada tarjeta ya sea Ethernet o Inalámbrica se identifica por un número denominado dirección MAC. Viene grabado por el Fabricante . .. 1.- Tarjetas de Red. Redes

8. Aunque existen varios tipos, el más utilizado en redes locales es el par trenzado. Se trata de un cable formado internamente por ocho hilos conductores que se encuentran trenzados de dos en dos para apantallarlo contra interferencias. Conectan cada una de las tarjetas de red (NIC) de los ordenadores que componen la red, normalmente a través de un concentrador (HUB), constituyendo los canales de comunicación de la red. Según la Velocidad de transmisión que se desea, y alcance geográfico que queremos conseguir se emplean varios TIPOS DE CABLE : Coaxial Fibra óptica: Par trenzado: 2- Cableado Redes

9. Son dispositivos capaces de concentrar, distribuir, incluso guiar, las señales eléctricas de los equipos de una red. HUB (Concentrador): Es el más básico y se usa en redes pequeñas. Los datos que le llegan son enviados a todos los equipos de la red. El ordenador destinatario recibe la información y el resto la omiten. (solamente recoge y distribuye señales entre los ordenadores de la red ) SWITCH (Conmutador): Realiza la misma función que un hub pero de forma “inteligente", ya que solamente envía los datos al equipo destinatario. ROUTER (Encaminador): además de las funciones de hub y swich es capaz de guiar una transmisión por el camino mas adecuado (Enrutar). Es el utilizado para la conexión de un PC o una red a INTERNET, permite gestionar direcciones IP, conectar distintas redes entre sí, establecer la conexión a internet, etc. PUNTOS DE ACCESO. Tienen la misma funcionalidad que los hubs o switch, pero sustituyen los cables por ondas. (wifi) 3.- Dispositivos Distribuidores

10. Topología Física de Red : es una representación gráfica o mapa de cómo se unen las estaciones de trabajo de la red, mediante el cable. Factores a tener en cuenta: La distribución espacial de los equipos. El tráfico que va a soportar la red. El presupuesto (relación inversión/prestaciones) Topologías de Red Topologías Puras : Anillo Bus Estrella Redes

11. C onsta de varios nodos unidos formando un círculo lógico. Los mensajes se mueven de nodo a nodo en una sola dirección. El cable forma un bucle cerrado formando un anillo Ventajas: Fácil detectar si un PC cae Inconvenientes: Se rompe el cable o no funciona uno de los ordenadores y se paraliza toda la red Topologías de Red. Anillo Redes

12. Consta de un único cable (BUS) al que se conecta cada ordenador. Los extremos del cable se terminan con una resistencia denominada terminador. Ventajas: Fácil de Instalar y mantener. Si falla una estación, no cae la red. Inconvenientes: Si se rompe el cable principal (BUS) se inutiliza la red. Topologías de Red. Bus Redes

13. Es la más utilizada en redes LAN. Todos los ordenadores de la red deben pasar a través de un dispositivo central de conexiones conocido como concentrador de cableado (HUB), que controla el flujo de datos . Ventajas: Si se rompe un cable no se inutiliza la red. Fácil detectar averías. Inconvenientes: La red se rompe si falla el nodo central. Mas cara (utiliza más cable y un concentrador) Topologías de Red. Estrella Redes

14. Ejemplo Topología en estrella de una red LAN de 4 PC´s con acceso a internet Para montar esta red en estrella de 4 PC con acceso a internet, necesito el siguiente material: 4 PC´s, un HUB y un ROUTER de acceso a internet 4 Tarjetas de red ethernet 10 conectores de cable RJ-45 5 cables Topologías de Red. ROUTER (del PSI) Redes

15. Redes inalámbricas (tecnología wireless) Una red inalámbrica es aquellas red que no precisa del uso de cables para conectar los equipos entre si. La comunicación se produce mediante ondas electromagnéticas (Infrarrojas o radio). Permiten una total libertad para el uso de los equipos informáticos desde cualquier lugar. Predominan 3 tecnologías : Infrarrojos - Bluetooth - Wifi Redes

16. Redes inalámbricas. Infrarrojos - IrDA: Los equipos se comunican mediante emisores y receptores de ondas infrarrojas. Por lo tanto, es imprescindible una comunicación visual entre equipos, de lo contrario las ondas de luz emitidas por uno no podrán ser recibidas por el otro. Redes

17. Redes inalámbricas. Wifi (Wireless Fidelity) Es la tecnología inalámbrica mas utilizada. Emplea ondas de radio de un alcance de 150m aproximadamente, por lo que es ideal para el acceso a redes sin cables. Para acceder a Internet a través de estas redes necesitamos un modem o router. Dispositivo que recibiría la señal de la red y la transmitiría a nuestro equipo, que debería tener un dispositivo receptor. Para entender el funcionamiento de la comunicación inalámbrica WiFi: Wifi Redes

18. Redes inalámbricas. Bluetooth: Tecnología similar a la tecnología Wifi, pero con un alcance menor (alrededor de 10m). Ventaja : menor consumo de energía. Por lo tanto es ideal para equipos con suministro por baterías (teléfonos móviles, teclados, ratones, etc.). Redes

19. Nomenclatura, los equipos de una red El servidor. Es el ordenador que facilita los recursos compartidos a los usuarios de una red. Los clientes / terminales . Son el resto de los equipos conectados a la red independientemente de sus características.. Redes

20. El ordenador B tiene una conexión a Internet que todos comparten. El ordenador A tiene una impresora laser que todos utilizan. El ordenador C tiene un gran disco duro en el que otros usuarios almacenan gran cantidad de trabajos . Los ordenador D y E, clientes, pueden acceder a todos los servicios de los demás. RED INTERNET Recurso Compartido : Cualquier dispositivo, conjunto de datos o programa que puede compartirse en una red. Podemos compartir archivos, carpetas, Bases de datos, Discos Duros, Impresora, Lector DVD, etc. Compartir un recurso supone permitir al resto de usuarios de la red utilizarlo, con multiples ventajas como el ahorro de costes. Redes A B D C E

21. El ABC de las redes,… Grupos de trabajo Grupo de trabajo : agrupamiento lógico de máquinas con una relación peer-to-peer (redes entre iguales) que quieren compartir recursos, cada ordenador es servidor y cliente a la vez. La gestión de esos usuarios se almacena en la base de datos de usuarios de cada máquina denominada SAM. Redes

22. El ABC de las redes,… Dominio Un Dominio, es una agrupación de ordenadores en torno a un servidor centralizado (controlador de dominio) que guarda la lista de usuarios, los permisos y las configuraciones de cada uno. Las cuentas de usuarios y sus permisos ya no se guardan en la cuenta SAM de cada máquina sino en la base de datos del servidor central. Si el servidor de dominio falla, se replicará el error a todas las estaciones de la red. Redes

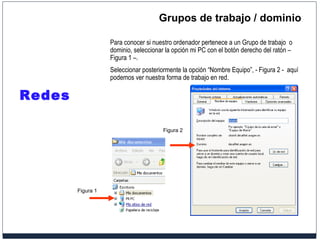

23. Grupos de trabajo / dominio Para conocer si nuestro ordenador pertenece a un Grupo de trabajo o dominio, seleccionar la opción mi PC con el botón derecho del ratón – Figura 1 –. Seleccionar posteriormente la opción “Nombre Equipo”, - Figura 2 - aquí podemos ver nuestra forma de trabajo en red. Redes Figura 1 Figura 2

24. referencias Definiciones: http://fiore-lucas.blogspot.com/2010/06/definiciones.html Tutorial TCP para avanzados http://blog.smaldone.com.ar/2006/11/21/tutorial-sobre-tcpip/ Libro de texto Tecnologías II de SM
