1. Bryan Quinteros Vera Ingeniería Mecánica
Normalización (Dibujo Técnico)
La normalización o estandarización es la redacción y aprobación de normas que se
establecen para garantizar el acoplamiento de elementos construidos
independientemente, así como garantizar elrepuesto en casode ser necesario,garantizarla calidad
de los elementos fabricados y la seguridad defuncionamiento y para trabajar con responsabilidad
social. La normalización es el procesode elaboración,aplicacióny mejora de las normas quese
aplican a distintas actividades científicas, industriales o económicas con el fin
desordenarlas y mejorarlas. La normalizaciónse definecomo el procesode formular y aplicar
reglas para una aproximación ordenada a una actividad específica para el beneficio con
la cooperación de todos los involucrados. Según la Organización Internacional de
Estandarización (ISO) la Normalización es la actividad que tiene por objeto establecer, ante
problemas reales o potenciales, disposiciones destinadas a usos comunes y repetidos, con el fin de
obtener un nivelreordenamiento óptimo en un contextodado, que puedeser tecnológico, político o
económico. La normalización persigue fundamentalmente tres objetivos:
*Simplificación: Se trata de reducir los modelos quedándose únicamente con los más
necesarios.
*Unificación: Para permitir la intercambiabilidad a nivel internacional.
*Especificación: Se persigue evitar errores de identificación creando un lenguaje
claro precísalas elevadas sumas de dinero que los países desarrollados invierten en los
organismos normalizadores, tanto nacionales como internacionales, es una prueba de la
importancia que se da a la normalización. La normalización y la certificación no son lo
mismo: normalización consiste en la elaboración, difusión y aplicación de normas,
mientras que la certificación es la acción llevada a cabo por una entidad reconocida, como
independiente de las partes interesadas mediante la que se manifiesta la conformidad,
solicitada con carácter voluntario, de una determinada empresa, producto, servicio,
proceso o persona, con los requisitos mínimos definidos en las normas o
especificaciones técnicas.
Normalización y el dibujo técnico
Las normas relativas al Dibujo tienen por objeto unificar criterios a fin de facilitarlos
trazados gráficos y simplificar la lectura e interpretación de los dibujos por personas
distintas de las que realizaron el dibujo original. Con objetode lograr la universalidad en la
aplicación de las normas, los organismos oficiales de los distintos países se mantienen en contacto
para lograr en un futurounas normas únicas aplicables a todos los países. En diversos
campos del conocimiento y de la industria es necesario representar un objeto
suministrando todos los datos técnicos de importancia, hay que mostrar su forma

2. Bryan Quinteros Vera Ingeniería Mecánica
aparentey hacer comprensibles sus partes interiores mediante un dibujo analíticobasado en
algunas convenciones que se exponen a continuación.
Las normas ISO
La ISO es la entidad internacional encargada de favorecer la normalización en el
mundo. Con sede en Ginebra, es una federación de organismos nacionales, éstos, a su vez, son
oficinas denormalización que actúan de delegadas en cada país, como por ejemplo:AENOR en
España, AFNOR en Francia,DIN en Alemania, entre otros. Con comités técnicos que llevan a
término las normas. Se creó para dar más eficacia a las normas nacionales. La finalidad
principal de las normas ISO es orientar, coordinar, simplificar y unificar los usos para
conseguir menores costos y efectividad. Tiene valor indicativoy de guía. Actualmente su uso
se va extendiendo y hay un gran interés en seguir las normas existentes porque desde el
punto de vista económico reduce costos, tiempoy trabajo. Criterios de eficacia y de capacidad
de respuesta a los cambios.Por eso, las normas que presentemos, del campo de la información y
documentación, son de gran utilidad porque dan respuesta al reto de las nuevas
tecnologías
Normas gráficas
Las publicaciones técnicas que corresponden a las prácticas normalizadas de ingeniería
están a disposición del ingeniero y el dibujante para guiarlos en la elaboración de
diagramas electrónicos. Estas normas han sido establecidas por comités
representativos de las sociedades profesionales, asociaciones
mercantiles, dependencias gubernamentales diversos fabricantes y usuarios. Las
normas más útiles para los propósitos de la electrónica son las que corresponden a
símbolos gráficos, símbolos literales, designación de referencias, abreviaturas,
códigos de colores y diagramas eléctricos. Estas normas y otras relacionadas con otras se han
desarrollado por elinterés de dar unidad a la documentación y manejar una terminología
concisa. Su utilización estimula los métodos de ingeniería eficientes y ayuda a
economizar tiempo, materiales y labor. Por lo tanto, el acatamientode estas formas es parte
esencial de la formación deingenieros, dibujantes, técnicos y supervisores vinculados con
la industria electrónica.
Símbolos gráficos.
Un símbolo gráfico es un diseño geométrico que representa a un dispositivo
electrónico o componente en un circuito. La mayor partede los símbolos se compone de dos o más
elementos básicos, cada unode los cuales representa una partefuncional deldispositivo. Algunos
símbolos electrónicos que, por lo común se emplean se pueden ver en su tamaño
aproximado, con letreros explicativos. Los símbolos gráficos deben dibujarse
proporcionados unos con otros y con sus detalles claros de modo que puedan
interpretarse sin confusión.
Designación de referencias.

3. Bryan Quinteros Vera Ingeniería Mecánica
La designación de componentes, como R1, C3, etc. Se agrega a cada símbolo, para
indicarlas clases de componente y su posición en un circuito. Estas designaciones se dan durante las
etapas de desarrollo de un producto por lo general, aparecen como marcas de
componentes en el equipo real. En un dibujo se pueden requerir otras representaciones o
simbologías con el fin de demostrar e valor de la parte, el tipo, la especificación eléctrica
o las características de un componente.

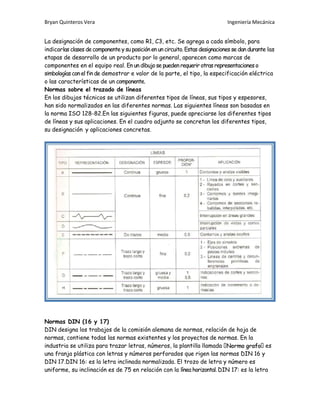

Normas sobre el trazado de líneas
En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores,
han sido normalizados en las diferentes normas. Las siguientes líneas son basadas en
la norma ISO 128-82.En las siguientes figuras, puede apreciarse los diferentes tipos
de líneas y sus aplicaciones. En el cuadro adjunto se concretan los diferentes tipos,
su designación y aplicaciones concretas.
Normas DIN (16 y 17)
DIN designa los trabajos de la comisión alemana de normas, relación de hoja de
normas, contiene todas las normas existentes y los proyectos de normas. En la
industria se utiliza para trazar letras, números, la plantilla llamada es
una franja plástica con letras y números perforados que rigen las normas DIN 16 y
DIN 17.DIN 16: es la letra inclinada normalizada. El trozo de letra y número es
uniforme, su inclinación es de 75 en relación con la línea horizontal. DIN 17: es la letra

4. Bryan Quinteros Vera Ingeniería Mecánica
vertical normalizada, es la más utilizada para rotular dibujo y dimensiones. Se tiene las
mismas dimensiones que la escritura normalizadainclinada, se utiliza este tipo de letra para
escribir letreros, ficheros, entre otros.

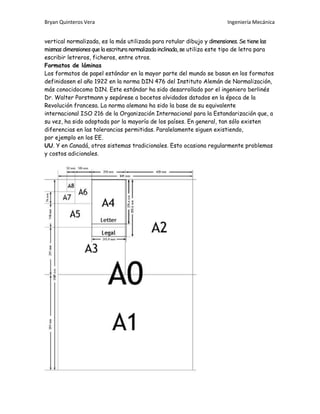

Formatos de láminas
Los formatos de papel estándar en la mayor parte del mundo se basan en los formatos
definidosen el año 1922 en la norma DIN 476 del Instituto Alemán de Normalización,
más conocidocomo DIN. Este estándar ha sido desarrollado por el ingeniero berlinés
Dr. Walter Porstmann y sepárese a bocetos olvidados datados en la época de la
Revolución francesa. La norma alemana ha sido la base de su equivalente
internacional ISO 216 de la Organización Internacional para la Estandarización que, a
su vez, ha sido adoptada por la mayoría de los países. En general, tan sólo existen
diferencias en las tolerancias permitidas. Paralelamente siguen existiendo,
por ejemplo en los EE.
UU. Y en Canadá, otros sistemas tradicionales. Esto ocasiona regularmente problemas
y costos adicionales.

5. Bryan Quinteros Vera Ingeniería Mecánica

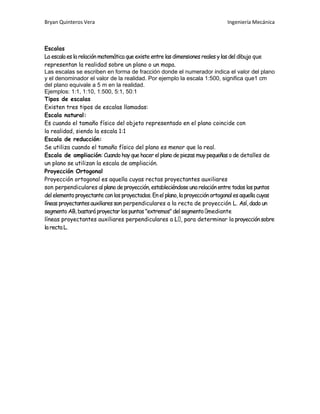

Escalas
La escala es la relación matemática que existe entre las dimensiones reales y las del dibujo que
representan la realidad sobre un plano o un mapa.
Las escalas se escriben en forma de fracción donde el numerador indica el valor del plano
y el denominador el valor de la realidad. Por ejemplo la escala 1:500, significa que1 cm
del plano equivale a 5 m en la realidad.
Ejemplos: 1:1, 1:10, 1:500, 5:1, 50:1
Tipos de escalas
Existen tres tipos de escalas llamadas:
Escala natural:
Es cuando el tamaño físico del objeto representado en el plano coincide con
la realidad, siendo la escala 1:1
Escala de reducción:
Se utiliza cuando el tamaño físico del plano es menor que la real.
Escala de ampliación: Cuando hay que hacer el plano de piezas muy pequeñas ode detalles de
un plano se utilizan la escala de ampliación.
Proyección Ortogonal
Proyección ortogonal es aquella cuyas rectas proyectantes auxiliares
son perpendiculares al plano de proyección, estableciéndoseuna relación entre todos los puntos
del elemento proyectante con los proyectados. En el plano, la proyección ortogonales aquella cuyas
líneas proyectantes auxiliares son perpendiculares a la recta de proyección L. Así, dado un
segmento AB,bastará proyectar los puntos "extremos" del segmento mediante
líneas proyectantes auxiliares perpendiculares a para determinar la proyección sobre
la recta L.
