El documento presenta cinco ejercicios de pseudocódigo y diagramas de flujo. El primer ejercicio describe un algoritmo para determinar el valor menor entre dos números. El segundo ejercicio describe un algoritmo para determinar el valor mayor y menor entre cuatro números. El tercer ejercicio pide crear un diagrama de flujo para calcular el precio medio de un producto a partir de tres precios. El cuarto ejercicio pide crear un diagrama de flujo para calcular la hipotenusa de un triángulo rectángulo a partir de sus dos catetos

1. República Bolivariana de Venezuela.
Ministerio del Poder Popular para la Educación Universitaria, Ciencia y Tecnología
Instituto Universitario Politécnico “Santiago Mariño”.
Barcelona Edo. Anzoátegui.
Barcelona, 2 de Febrero de 2018
Alumno: Orlando Gonzalez
C.I: 16.718.081
Profesor:
Ing. José Alejandro Castillo
DIAGRAMA DE FLUJO
Y
PSEUDOCÓDIGO

2. PSEUDOCÓDIGO
Ejercicio 1:
Realizar un algoritmo que permita leer dos valores, determinar
cual de los dos valores es el menor y escribalo
1. Inicio
2. Introducir el valor de “A”
3. Introducir el valor de “B”
4. Si A < B entonces. Escribir: A, “es el menor”.
5. De lo contrario
Escribir: B, “es el menor”.
6. Fin Si
7. Fin

3. PSEUDOCÓDIGO

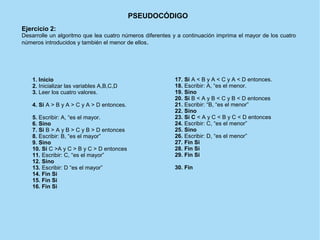

Ejercicio 2:
Desarrolle un algoritmo que lea cuatro números diferentes y a continuación imprima el mayor de los cuatro
números introducidos y también el menor de ellos.
1. Inicio
2. Inicializar las variables A,B,C,D
3. Leer los cuatro valores.
4. Si A > B y A > C y A > D entonces.
5. Escribir: A, “es el mayor.
6. Sino
7. Si B > A y B > C y B > D entonces
8. Escribir: B, “es el mayor”
9. Sino
10. Si C >A y C > B y C > D entonces
11. Escribir: C, “es el mayor”
12. Sino
13. Escribir: D “es el mayor”
14. Fin Si
15. Fin Si
16. Fin Si
17. Si A < B y A < C y A < D entonces.
18. Escribir: A, “es el menor.
19. Sino
20. Si B < A y B < C y B < D entonces
21. Escribir: “B, “es el menor”
22. Sino
23. Si C < A y C < B y C < D entonces
24. Escribir: C, “es el menor”
25. Sino
26. Escribir: D, “es el menor”
27. Fin Si
28. Fin Si
29. Fin Si
30. Fin

4. Fin
Inicio
Media = (Precio1 + Precio2 + Precio3) / 3
Mostrar: El precio medio del producto
es de“Media” Bs
Pedir Precio1, Precio2, Precio3
Ejercicio 3
Cree el diagrama de flujo que proporcione el precio medio de un producto a partir del precio en tres
establecimientos distintos
DIAGRAMA DE FLUJO

5. Fin
Inicio
catA=0,catB=0
Hipotenusa = √(catA^2+catB^2)
Hipotenusa
catA, catB

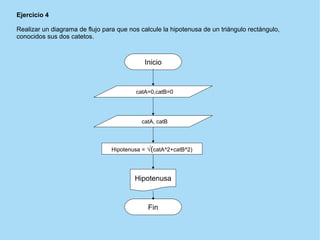

Ejercicio 4
Realizar un diagrama de flujo para que nos calcule la hipotenusa de un triángulo rectángulo,
conocidos sus dos catetos.

6. INICIO
Subtotal=0, Total=0
OG8081, 7.000
Perfil Aluminio
OG8081
Subtotal = Subtotal + 7.000
OG8081, 7.000
OG8081, 7.000
Retorno
Iva=840, Total = 7.840
“Subtota”=7.000, “IVA”=840,
“Total”=7.840
FIN
NO
SI

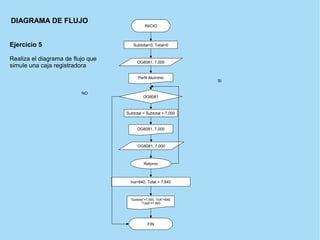

Ejercicio 5
Realiza el diagrama de flujo que
simule una caja registradora
DIAGRAMA DE FLUJO

7. INICIO
Subtotal=0, Total=0
OG8081, 7.000
Perfil Aluminio
OG8081
Subtotal = Subtotal + 7.000
OG8081, 7.000
OG8081, 7.000
Retorno
Iva=840, Total = 7.840
“Subtota”=7.000, “IVA”=840,
“Total”=7.840
FIN
NO
SI
Ejercicio 5
Realiza el diagrama de flujo que
simule una caja registradora
DIAGRAMA DE FLUJO
