La placa base es la pieza fundamental del ordenador donde se encuentran el microprocesador, la memoria RAM, ROM y CMOS. En la placa base se integran todos los componentes y circuitos que permiten conectar estos elementos con el exterior. Existen diferentes estándares de placas madre como ATX, las más comunes actualmente, que ofrecen mayor espacio para ventilación y conectividad con puertos adicionales.

1. HARDWARE DE UN SISTEMA INFORMATICO

2. La placa madre, también llamada tarjeta del sistema, tarjeta principal o placa base es la pieza fundamental del ordenador, ya que a ella se conectan todos los periféricos y componentes de nuestro ordenador. La placa base es el nexo de unión entre todas las partes que integran el ordenador. Desde el punto de vista físico, la placa base no es más que un circuito impreso formado por un conglomerado de resina o baquelita donde se sitúan distintos circuitos eléctricos en distintas capas (denominadas pistas formando líneas de conexión entre los distintos elementos de la placa base. En la placa base se encuentra el microprocesador, el reloj, las memorias RAM, ROM y CMOS y todos los circuitos que permiten conectar estos elementos con el exterior (controlador del teclado, controlador del ratón y el bus de expansión). Debido a la complejidad y caída de precios de las placas madre, en caso de que se estropee, es mejor cambiarla que intentar diagnosticar los fallos y repararlos. Introducción

3. Las placas base existen en diferentes formas y con diversos conectores para periféricos. Para abaratar costes y permitir mayor compatibilidad entre componentes, los fabricantes han ido definiendo varios estándares que agrupan recomendaciones sobre su tamaño y la disposición de los elementos sobre ellas. De cualquier forma, el hecho de que una placa pertenezca a una u otra categoría no tiene nada que ver, al menos en teoría, con sus prestaciones ni calidad. A continuación mostraremos las mas comunes. Tipos de Placa Base

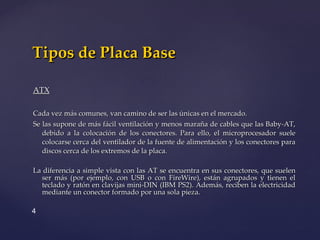

4. ATX Cada vez más comunes, van camino de ser las únicas en el mercado. Se las supone de más fácil ventilación y menos maraña de cables que las Baby-AT, debido a la colocación de los conectores. Para ello, el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa. La diferencia a simple vista con las AT se encuentra en sus conectores, que suelen ser más (por ejemplo, con USB o con FireWire), están agrupados y tienen el teclado y ratón en clavijas mini-DIN (IBM PS2). Además, reciben la electricidad mediante un conector formado por una sola pieza. Tipos de Placa Base

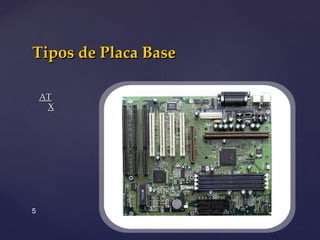

5. ATX Tipos de Placa Base
