La placa base ha evolucionado a través de varios formatos, incluyendo el formato AT original de IBM, el formato Baby AT más pequeño, y el formato ATX actual que solucionó los problemas de diseño de los formatos anteriores. La placa base es la pieza central de un PC a la que se conectan todos los componentes y determina la arquitectura interna, actuando como el centro de comunicación entre el procesador, memoria, ranuras de expansión y otros dispositivos.

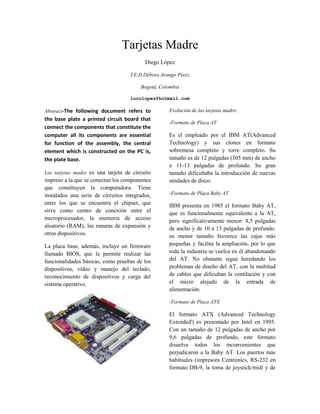

1. Tarjetas Madre
Diego López
I.E.D Débora Arango Pérez
Bogotá, Colombia
lorolopez@hotmail.com
Abstract-The following document refers to Evolución de las tarjetas madre:
the base plate a printed circuit board that
-Formato de Placa AT
connect the components that constitute the
computer all its components are essential Es el empleado por el IBM AT(Advanced
for function of the assembly, the central Technology) y sus clones en formato
element which is constructed on the PC is, sobremesa completo y torre completo. Su
the plate base. tamaño es de 12 pulgadas (305 mm) de ancho
x 11-13 pulgadas de profundo. Su gran
Las tarjetas madre es una tarjeta de circuito tamaño dificultaba la introducción de nuevas
impreso a la que se conectan los componentes unidades de disco.
que constituyen la computadora. Tiene
instalados una serie de circuitos integrados, -Formato de Placa Baby AT
entre los que se encuentra el chipset, que IBM presenta en 1985 el formato Baby AT,
sirve como centro de conexión entre el que es funcionalmente equivalente a la AT,
microprocesador, la memoria de acceso pero significativamente menor: 8,5 pulgadas
aleatorio (RAM), las ranuras de expansión y de ancho y de 10 a 13 pulgadas de profundo.
otros dispositivos. su menor tamaño favorece las cajas más
La placa base, además, incluye un firmware pequeñas y facilita la ampliación, por lo que
llamado BIOS, que le permite realizar las toda la industria se vuelca en él abandonando
funcionalidades básicas, como pruebas de los del AT. No obstante sigue heredando los
dispositivos, vídeo y manejo del teclado, problemas de diseño del AT, con la multitud
reconocimiento de dispositivos y carga del de cables que dificultan la ventilación y con
sistema operativo. el micro alejado de la entrada de
alimentación.
-Formato de Placa ATX
El formato ATX (Advanced Technology
Extended') es presentado por Intel en 1995.
Con un tamaño de 12 pulgadas de ancho por
9,6 pulgadas de profundo, este formato
disuelve todos los inconvenientes que
perjudicaron a la Baby AT. Los puertos más
habituales (impresora Centronics, RS-232 en
formato DB-9, la toma de joystick/midi y de

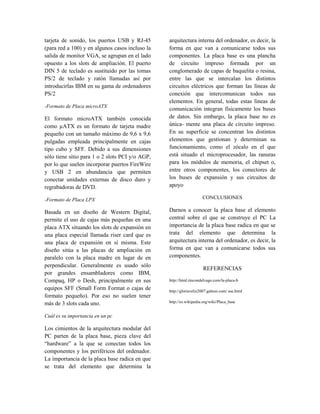

2. tarjeta de sonido, los puertos USB y RJ-45 arquitectura interna del ordenador, es decir, la
(para red a 100) y en algunos casos incluso la forma en que van a comunicarse todos sus
salida de monitor VGA, se agrupan en el lado componentes. La placa base es una plancha
opuesto a los slots de ampliación. El puerto de circuito impreso formada por un
DIN 5 de teclado es sustituido por las tomas conglomerado de capas de baquelita o resina,
PS/2 de teclado y ratón llamadas así por entre las que se intercalan los distintos
introducirlas IBM en su gama de ordenadores circuitos eléctricos que forman las líneas de
PS/2 conexión que intercomunican todos sus
elementos. En general, todas estas líneas de
-Formato de Placa microATX
comunicación integran físicamente los buses
El formato microATX también conocida de datos. Sin embargo, la placa base no es
como µATX es un formato de tarjeta madre única- mente una placa de circuito impreso.
pequeño con un tamaño máximo de 9,6 x 9,6 En su superficie se concentran los distintos
pulgadas empleada principalmente en cajas elementos que gestionan y determinan su
tipo cubo y SFF. Debido a sus dimensiones funcionamiento, como el zócalo en el que
sólo tiene sitio para 1 o 2 slots PCI y/o AGP, está situado el microprocesador, las ranuras
por lo que suelen incorporar puertos FireWire para los módulos de memoria, el chipset o,
y USB 2 en abundancia que permiten entre otros componentes, los conectores de
conectar unidades externas de disco duro y los buses de expansión y sus circuitos de
regrabadoras de DVD. apoyo
-Formato de Placa LPX CONCLUSIONES
Basada en un diseño de Western Digital, Darnos a conocer la placa base el elemento
permite el uso de cajas más pequeñas en una central sobre el que se construye el PC La
placa ATX situando los slots de expansión en importancia de la placa base radica en que se
una placa especial llamada riser card que es trata del elemento que determina la
una placa de expansión en sí misma. Este arquitectura interna del ordenador, es decir, la
diseño sitúa a las placas de ampliación en forma en que van a comunicarse todos sus
paralelo con la placa madre en lugar de en componentes.
perpendicular. Generalmente es usado sólo
REFERENCIAS
por grandes ensambladores como IBM,
Compaq, HP o Desh, principalmente en sus http://html.rincondelvago.com/la-placa-b
equipos SFF (Small Form Format o cajas de http://gloriaveliz2007.galeon.com/ ase.html
formato pequeño). Por eso no suelen tener
más de 3 slots cada uno. http://es.wikipedia.org/wiki/Placa_base
Cuál es su importancia en un pc
Los cimientos de la arquitectura modular del
PC parten de la placa base, pieza clave del
“hardware” a la que se conectan todos los
componentes y los periféricos del ordenador.
La importancia de la placa base radica en que
se trata del elemento que determina la
