La placa base, también conocida como placa madre o tarjeta madre, contiene el circuito impreso principal de una computadora y conecta todos sus componentes. Una placa base típica incluye conectores para el disco duro, slots de memoria RAM, sockets para el procesador, slots PCI para tarjetas de expansión, y conectores para puertos como USB. Existen diferentes tipos de placas base que varían en tamaño, como las placas AT, Baby AT, ATX, ITX y microATX.

1. Placa base
Elaborado por :
Uriel Martínez
Álvarez
Christopher Pérez
Ricardo Resendiz
Acevedo

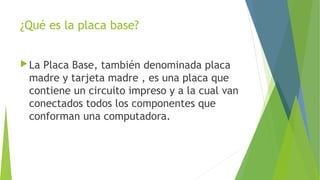

2. ¿Qué es la placa base?
La Placa Base, también denominada placa
madre y tarjeta madre , es una placa que
contiene un circuito impreso y a la cual van
conectados todos los componentes que
conforman una computadora.

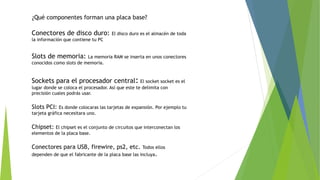

3. ¿Qué componentes forman una placa base?
Conectores de disco duro: El disco duro es el almacén de toda
la información que contiene tu PC
Slots de memoria: La memoria RAM se inserta en unos conectores
conocidos como slots de memoria.
Sockets para el procesador central: El socket socket es el
lugar donde se coloca el procesador. Así que este te delimita con
precisión cuales podrás usar.
Slots PCI: Es donde colocaras las tarjetas de expansión. Por ejemplo tu
tarjeta gráfica necesitara uno.
Chipset: El chipset es el conjunto de circuitos que interconectan los
elementos de la placa base.
Conectores para USB, firewire, ps2, etc. Todos ellos
dependen de que el fabricante de la placa base las incluya.

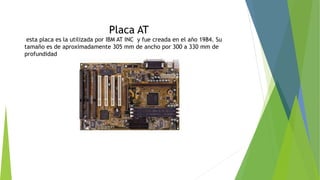

4. Placa AT
esta placa es la utilizada por IBM AT INC y fue creada en el año 1984. Su
tamaño es de aproximadamente 305 mm de ancho por 300 a 330 mm de
profundidad

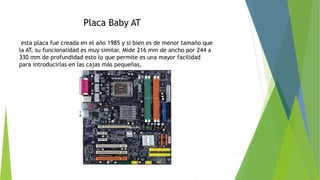

5. Placa Baby AT
esta placa fue creada en el año 1985 y si bien es de menor tamaño que
la AT, su funcionalidad es muy similar. Mide 216 mm de ancho por 244 a
330 mm de profundidad esto lo que permite es una mayor facilidad
para introducirlas en las cajas más pequeñas,

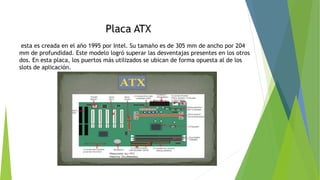

6. Placa ATX
esta es creada en el año 1995 por Intel. Su tamaño es de 305 mm de ancho por 204
mm de profundidad. Este modelo logró superar las desventajas presentes en los otros
dos. En esta placa, los puertos más utilizados se ubican de forma opuesta al de los
slots de aplicación.

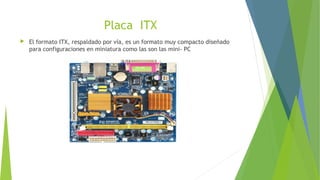

7. Placa ITX
 El formato ITX, respaldado por vía, es un formato muy compacto diseñado
para configuraciones en miniatura como las son las mini- PC

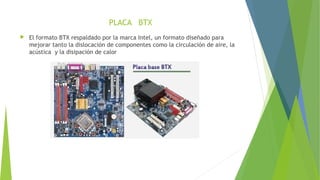

8. PLACA BTX
 El formato BTX respaldado por la marca Intel, un formato diseñado para
mejorar tanto la dislocación de componentes como la circulación de aire, la
acústica y la disipación de calor

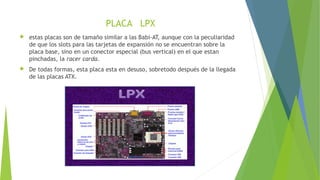

9. PLACA LPX
 estas placas son de tamaño similar a las Babi-AT, aunque con la peculiaridad
de que los slots para las tarjetas de expansión no se encuentran sobre la
placa base, sino en un conector especial (bus vertical) en el que estan
pinchadas, la racer carda.
 De todas formas, esta placa esta en desuso, sobretodo después de la llegada
de las placas ATX.

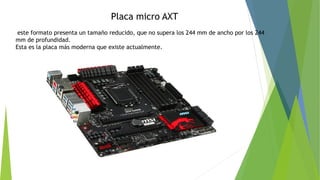

10. Placa micro AXT
este formato presenta un tamaño reducido, que no supera los 244 mm de ancho por los 244
mm de profundidad.
Esta es la placa más moderna que existe actualmente.

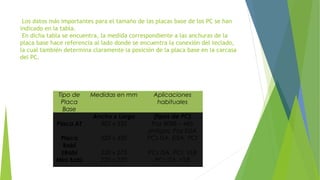

11. Tipo de
Placa
Base
Medidas en mm Aplicaciones
habituales
Ancho x Largo (tipos de PC)
Placa AT 305 x 335 Paz 8088 – 486
antigos, Paz EISA
Placa
Babi
220 x 330 PCs ISA, EISA, PCI
≥Babi 220 x 275 PCs ISA, PCI, VLB
Mini Babi 220 x 220 PCs ISA, VLB
Los datos más importantes para el tamaño de las placas base de los PC se han
indicado en la tabla.
En dicha tabla se encuentra, la medida correspondiente a las anchuras de la
placa base hace referencia al lado donde se encuentra la conexión del teclado,
la cual también determina claramente la posición de la placa base en la carcasa
del PC.
