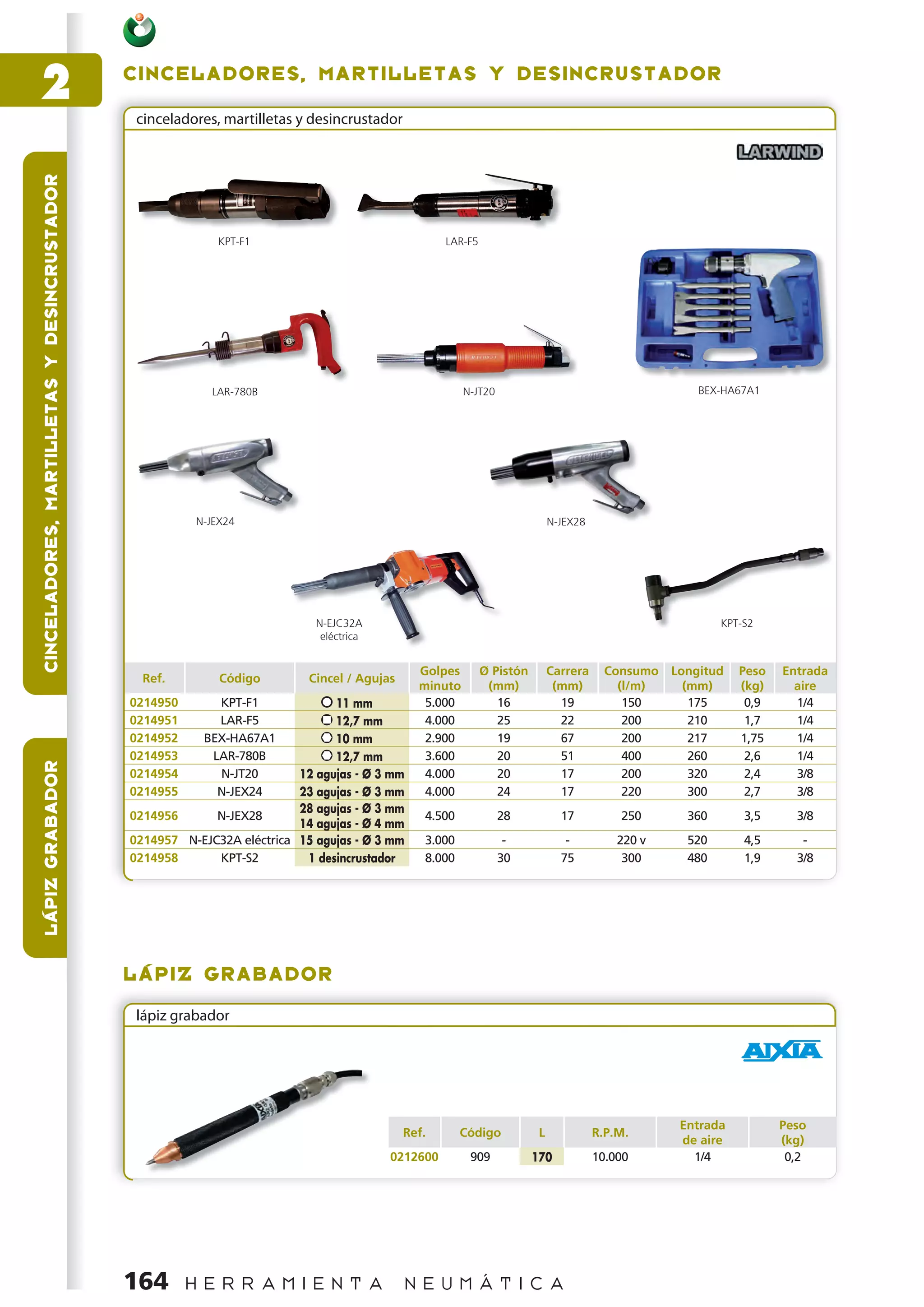

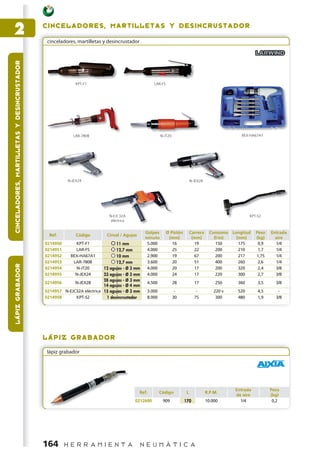

Este documento proporciona especificaciones técnicas para varios tipos de herramientas neumáticas como cinceladores, martillos y desincrustadores. Incluye la referencia, código, número de golpes por minuto, diámetro del pistón, carrera, consumo, longitud, peso y entrada de aire requerida para cada herramienta. También proporciona detalles sobre un lápiz grabador neumático.

1. 2 C IN CE LADORES, MAR TI L L E T A S Y D E S I N C R U S T A D O R
cinceladores, martilletas y desincrustador
CINCELADORES, MARTILLETAS Y DESINCRUSTADOR
KPT-F1 LAR-F5
LAR-780B N-JT20 BEX-HA67A1
N-JEX24 N-JEX28
N-EJC32A KPT-S2
eléctrica
Golpes Ø Pistón Carrera Consumo Longitud Peso Entrada
Ref. Código Cincel / Agujas
minuto (mm) (mm) (l/m) (mm) (kg) aire
0214950 KPT-F1 11 mm 5.000 16 19 150 175 0,9 1/4
0214951 LAR-F5 12,7 mm 4.000 25 22 200 210 1,7 1/4
0214952 BEX-HA67A1 10 mm 2.900 19 67 200 217 1,75 1/4
0214953 LAR-780B 12,7 mm 3.600 20 51 400 260 2,6 1/4
LÁPIZ GRABADOR
0214954 N-JT20 12 agujas - Ø 3 mm 4.000 20 17 200 320 2,4 3/8
0214955 N-JEX24 23 agujas - Ø 3 mm 4.000 24 17 220 300 2,7 3/8
28 agujas - Ø 3 mm
0214956 N-JEX28 4.500 28 17 250 360 3,5 3/8
14 agujas - Ø 4 mm
0214957 N-EJC32A eléctrica 15 agujas - Ø 3 mm 3.000 - - 220 v 520 4,5 -
0214958 KPT-S2 1 desincrustador 8.000 30 75 300 480 1,9 3/8
L ÁPI Z GRABADOR
lápiz grabador
Entrada Peso
Ref. Código L R.P.M.
de aire (kg)
0212600 909 170 10.000 1/4 0,2
164 H E R R A M I E N T A N E U M Á T I C A
