introducción
Este ejercicio consta de la
elaboración de un objeto -producto
funcional, de libre proceso
productivo en el que se pueda
identificar los materiales. objetiv
Estudio y análisis de diferentes

os
mecanismos del mercado realizados

tem
en altas producciones.

Mesa plegable para comer en la cama.

a Metodología del
El proyecto consiste en la aplicación de
trabajo
conocimientos en cuanto a procesos de producción
aprendidos y tener como resultado un objeto-
producto con un mecanismo sencillo funcional
debidamente aplicado a materiales empleados.

producto
perfil de
● aspectos generales
Algunas personas tenemos necesidad de tener una mesa
para comer de vez en cuando en la cama, ya sea una mañana
de domingo para consentirnos o tambien para poder leer o
escribir. O también hay casos de gente imposibilitada por
alguna enfermedad y no pueden pararse de la cama y
tienen que comer en ésta; una mesa plegable seria de gran
ayuda para quien atiene a este tipo de usuarios.
El desarrollo de una mesa para comer en la cama
plegable, que nos facilite cómo guardarla, cómo
colocarla en la cama, de poco peso, puede ser un objeto-
producto que nos facilitaría mucho el transcurso de la
cocina a la recamara (en algunos casos) evitando hacer
maniobras de difícil colocación o hasta accidentes de
derrames de líquidos.

● aspectos de mercado
El objeto-producto está dirigido a cualquier tipo de usuario
que quiera comer en la cama, leer o escribir.
Este objeto-producto iría guardado en algún lugar de la
cocina, en un lugar no visible pero que pueda sacar fácilmente
de donde se guarda, puede ser detrás de un mueble.
Yo lo pondría en venta en un supermercado, en un costo no
mayor a $300.00 pesos.

● aspectos productivos
Desarrollo de un objeto-producto industrialmente con materia
prima de bajo costo, como sería el plástico; pensando en que se
venderá a una empresa para que a la vez ellos lo vendan al
mercado.
Al mismo tiempo se deberá se pensar en la importancia de que el
producto sea resistente, duradero, de poco peso. Ya que sus
usuarios podrian ser de todas las edades empezando con niños
desde 8 años.
La maquinaria necesaria para poder producir sería una máquina de
inyección de plástico. Todo es realizado en una empresa grande con
suficiente espacio para poder con la producción.
Maquinaria del taller:
Maquinas de inyección de plástico.
Tipo de plástico: polipropileno
Y puede utilizarse de poco personal para la colocación de imanes a
las mesas con pegamento industrial y también para ensamblar las
patas a la charola.

●aspectos funcionales
En esta mesa para comer en la cama se busca innovar en el
mecanismo de sujeción y una fácil colocación en la cama. Sin
olvidar la importancia de producción.
Tiene que tener un espacio mínimo para los trastes, vasos, platos,
cubiertos; de fácil sujeción, que no pese mucho ya que podría
tener niños usuarios desde los 8 años; que se pueda portar y
guardar fácilmente.
La vida útil de este objeto-producto la estimo en 20 años o más
depende del cuidado que se dé a éste, pero como no tendrá un uso
rudo se le estima a mas durabilidad.
El entorno en el que se rodea es en el interior de una cocina que
es en el caso de mi usuario, así que no estará expuesto a altas
temperaturas, tal vez a humedad.
El mantenimiento de él puede ser solo limpiar el área donde van
colocados los vasos y platos con un trapo húmedo.
● aspectos ergonómicos
Se busca que el usuario pueda cargar la charola con comida
fácilmente, y que fácilmente la coloque en la cama sin ayuda.

● aspectos estéticos
La estética de la mesa deberá adaptarse a los diferentes gustos y
necesidades de los usuarios, en este caso me parece un producto no
figurativo y mas serio en el que el usuario es ordenado y de clase
media-alta.
Diseñado para cualquier usuario con la posibilidad de cargar un
peso aproximado de 3kg dependiendo la comida y demás que lleve
a su destino.

usuarios
Pensé en una familia en la cual de
vez en cuando se de la libertad
de comer en la cama, conviviendo
familiarmente.
El usuario principal seria la ama
de casa que es la que consentiría
a la familia llevando el
desayuno a la mesa.

contexto
Recamaras de niños,
cocina, y puede ser
también la recamara
donde se ven películas en
familia, puede ser donde
haya un sofá cama o
sillón.

story board
proceso de
No hay
espacio
diseño
para dedos

No tienes la opción de plegar
la mesa cuando lo desees.

Mucho cambio de
posición de las Patas abiertas que
manos para estorban para pasar
acomodarte Tienes que dejar la charola en el piso
para poder abrir.

Cambias mucho la mesa de posición para
acomodarla sobre ti.

Esquinas Se desacomoda al
incomodas tomarla de un asa
de limpiar

Tienes que
sostenerla con
las dos manos.

propuestas

Charola de plástico inyectado

Pieza de plástico
inyectado que se
desliza para liberar
las patas de metal

Análisis de medidas platos

180 mm

135x105 mm

70 mm
130 – 140 mm

150 mm

usabilida
d
Cualquier tipo de persona que soporte un peso aproximado de 2-
3 kg es capaz de usar este objeto-producto.

Esta mesa esta diseñada para que al
finalizar la inyección de las 3 piezas
se ensamble en el taller donde se
fabricaron.
El usuario podría desarmarlo
fácilmente para limpieza. Pero no
será necesario que realice limpieza
tan frecuentemente en el interior de
las patas ya que no esta en contacto
directo con alimentos.

colocació
n: Se
transportar
puede
la
mesa muy fácil y
Espacio para las
manos con
borde de 5mm
un

cómodamente para que no se
para colocarlo lastimen las
en la superficie manos al tener
plana en donde mucho peso.
se colocara para
ponerle los
alimentos.

Ya que se esta en la
cama recostado es
muy fácil jalar las
Cuando se deseé patas hacia abajo en
liberar las patas, la misma posición en
es fácil jalarlas la que se va cargando
ya que están al la charola, no es
alcance de los necesario cambiar de
dedos y se tira posición las manos.
hacia abajo.

ficha técnica
● Medidas generales:
54x36x24cms de alto
con las patas
abiertas. O 5cms con
las patas dobladas.
● Capacidad: hasta 8
kg
● Uso: portar y
transbordar
alimentos.
● Peso: 800g aprox.
● Color: blanco
● Material: plástico
polipropileno
● Número de piezas: 3

memoria descriptiva
Clave de Nombre imagen material cantida
producto coloquial d
PC-01 charola polipropileno 1

PC-02 patas polipropileno 2

PC-03 Imanes oxido férrico 4

charola
PC-01 función: es la pieza mas importante porque es donde se
colocan los alimentos y donde se ensamblan las patas,
también se pegan los imanes a ella.
producción: plástico polipropileno 54x36x24cms
Pieza de plástico con costillas. Para colocarle los imanes
con pegamento industrial. Y posteriormente ensamblarle
las patas en menos de 30 segs.
ergonomía. Tiene un borde de 1 cm de altura para no
borde de 1 cm derramar líquidos y un espacio para poder meter las manos
con una anchura de 5 mm para no lastimarse las manos al
cargarla.
estética :Formal rectangular, aristas boleadas y líneas
rectas y limpias.
cantidad. 1 costillas espacio
para
imanes.
5 mm de Ejes donde se
Ancho para no insertas las patas
lastimarse las que entran a
manos al cargar presión
pata que
entra a
presión en el
primer eje
que evita que
se desplace
a los

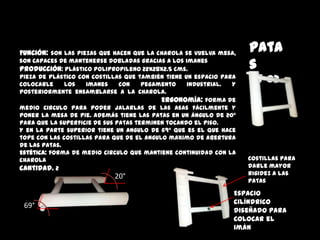

Función: son las piezas que hacen que la charola se vuelva mesa, pata
son capaces de mantenerse dobladas gracias a los imanes
Producción: plástico polipropileno 22x28x2.5 cms. s
Pieza de plástico con costillas que también tiene un espacio para
colocarle los imanes con pegamento industrial. Y
PC-02
posteriormente ensamblarse a la charola. ergonomía. Tiene un
borde de 1 cm de altura para no derramar Ergonomía: forma de
medio circulo para poder jalarlas de las asas fácilmente y
poner la mesa de pie. Además tiene las patas en un ángulo de 20°
para que la superficie de sus patas terminen tocando el piso.
Y en la parte superior tiene un angulo de 69° que es el que hace
tope con las costillas para que de el angulo maximo de abertura
de las patas.
Estética: forma de medio circulo que mantiene continuidad con la
charola Costillas para
cantidad. 2 darle mayor
rigidez a las
20°
patas

Espacio
cilíndrico
69°
diseñado para
colocar el
imán

imanes
PC-08

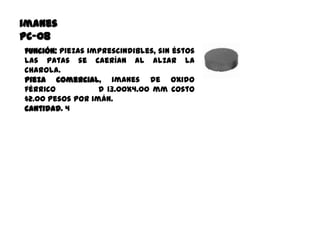

función: piezas imprescindibles, sin éstos
las patas se caerían al alzar la
charola.
Pieza comercial, imanes de oxido
férrico D 13.00x4.00 mm Costo
$2.00 pesos por imán.
cantidad. 4

proceso de
producción
este proceso requiere de una gran inversión pero las
ganancias son aún mayores.
Se comienza con la elaboración de los moldes, éstos se
tienen que mandar a hacer con gente especializada, ya que
se tienen éstos, los pellets se depositan en la tolva.
El plástico se derrite y el tornillo sinfín inyecta el
plástico al molde que es donde toma la forma, luego el
molde se abre de modo que libera la pieza inyectada.
El proceso es muy rápido y depende el polimero que se use
varía el costo.

maquinaria

Maquina de Pellets que se
inyección de insertan en la
plástico tolva

conclusione A lo largo del proceso de trabajo, aplicamos
conocimientos adquiridos en la carrera para crear este
producto, en mi caso es un moldeado con un mecanismo
sencillo.

Los cambios en el desarrollo de diseño, surgieron al
observar problemas que se iban presentando,
solucionándolos en base a las necesidades del usuario,
ahorro de material, o al no funcionar correctamente
ciertos mecanismos. Provocando la elaboración de varios
modelos previos a la propuesta final.

Se buscaban diseños innovadores con mecanismos que fueran
fáciles de adaptarse a la charola y con bajo costo al
producir.
Se aprendió de muchos procesos, costos de producción y
sobre todo análisis de mecanismos.
