El documento describe varios componentes clave de una placa base de computadora, incluyendo el BIOS, el chipset, las ranuras PCI y AGP, los zócalos de la CPU y la memoria, y los conectores para dispositivos de almacenamiento como discos duros. Explica brevemente las funciones del BIOS, chipset y otras partes para inicializar y conectar hardware en la placa base.

3. (sigla en inglés de basic input/output system) es un firmware
que se ejecuta al encender el ordenador, y que localiza y reconoce
todos los dispositivos necesarios para cargar el sistema operativo en
la memoria RAM. Proporciona la comunicación de bajo nivel, el
funcionamiento y configuración del hardware del sistema durante el
arranque.

4. Se denomina Chipset al conjunto de circuitos integrados
principales que van montados sobre la placa base. Es el eje del sistema,
interconectando otros componentes, como el procesador, las memoria
RAM, ROM, las tarjetas de expansión y de vídeo.
.

5. consiste en un Bus de ordenador estándar para
conectar dispositivos periféricos directamente a su placa base. Estos
dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados
"dispositivos planares" en la especificación PCI) o tarjetas de expansión que
se ajustan en conectores. Es común en PC, donde ha desplazado al ISA
como bus estándar, pero también se emplea en otro tipo de ordenadores.
Son ranuras de 168 contactos y 13 cm. Originalmente de
color negro.
RANURA PCI RANURAS DIMM

6. Es el lugar donde el ordenador controla todo. Durante más
de 10 años ha consistido en un rectángulo o cuadrado donde el "micro", una
pastilla de plástico negro con patitas, se introducía con mayor o menor
facilidad; recientemente, la aparición de los Pentium II ha cambiado un poco
este panorama.
Es un tipo de memoria del ordenador; por tanto, en ella se
guardarán datos que el ordenador necesita para trabajar. Esta también tiene
una segunda utilidad que es la de memoria intermedia que almacena los
datos más usados, para ahorrar mucho más tiempo del tránsito y acceso a la
lenta memoria RAM.
ZÓCALO CACHÉ

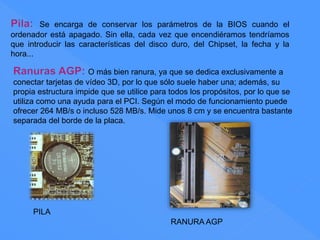

7. Se encarga de conservar los parámetros de la BIOS cuando el
ordenador está apagado. Sin ella, cada vez que encendiéramos tendríamos
que introducir las características del disco duro, del Chipset, la fecha y la
hora...
O más bien ranura, ya que se dedica exclusivamente a
conectar tarjetas de vídeo 3D, por lo que sólo suele haber una; además, su
propia estructura impide que se utilice para todos los propósitos, por lo que se
utiliza como una ayuda para el PCI. Según el modo de funcionamiento puede
ofrecer 264 MB/s o incluso 528 MB/s. Mide unos 8 cm y se encuentra bastante
separada del borde de la placa.
PILA
RANURA AGP

8. Funcionan a unos 8 MHz y ofrecen un máximo de 16 MB/s,
suficiente para conectar un módem o una tarjeta de sonido, pero muy poco para
una tarjeta de vídeo. Miden unos 14 cm y su color suele ser negro; existe una
versión aún más antigua que mide sólo 8,5 cm.
Es una extensión del originalmente IDE, es la
denominación que recibe la interfaz más empleada actualmente en los
ordenadores y cada vez más en aquellos de altas prestaciones para la
conexión de discos duros. En torno a esta interfaz han surgido una serie de
estándares, conocidos de forma genérica como estándares ATA.
RANURAS ISA CONECTORES EIDE
