El documento proporciona las dimensiones y especificaciones de las barras y cartelas de una estructura de protección para un Peugeot 307 CC. Incluye tablas con las dimensiones de las barras principales y de refuerzo, así como detalles y secciones transversales de las cartelas en el techo, puertas, parabrisas y diagonales.
Planos
- 1. Arco principal: 45x 2,5 mm Semiarcos laterales: 38 x 2,5 mm Protecciones puertas: 38 x 2,5 mm Refuerzo del parabrisas: 38 x 2,5 mm Refuerzo trasero: 38 x 2,5 mm Refuerzo opc. trasero: 38 x 2,5 mm Protecciones techo: 38 x 2,5 mm Transversal delantero: 38 x 2,5 mm Transversal techo: 38 x 2,5 mm Transversal trasero: 38 x 2,5 mm Diagonal Arco Principal: 38 x 2,5 mm Diagonal trasera: 38 x 2,5 mm Tirante trasero: 38 x 2,5 mm Refuerzo delantero: 38 x 2,5 mm Protecciones puertas: 38 x 2,5 mmSemiarcos laterales: 38 x 2,5 mm Diagonal Arco Principal: 38 x 2,5 mm Protecciones techo: 38 x 2,5 mm Estructura Peugeot 307 CC TÍTULO: MATERIAL: PROYECTO: Dimensiones de las barras PESO: 74 Kg AISI 4031 CrMo ESCALA: 1:10 FECHA: 08/08/2013 PLANO Nº1 A3 DISEÑADO: Alberto Cerrudo Vallejo Universidad Carlos III de Madrid BARRA LONGITUD (mm) Arco principal 3280 Semiarcos laterales 2180 Protecciones puertas 2610 Refuerzo del parabrisas 1300 Refuerzo trasero Refuerzo delantero 300 120 Protecciones techo 1100 Transversal delantero Transversal trasero Transversal techo 1150 1452 1320 Diagonal Arco Principal 1531 Diagonal trasera 1430 Tirante trasero Refuerzo opc. trasero 980 1100

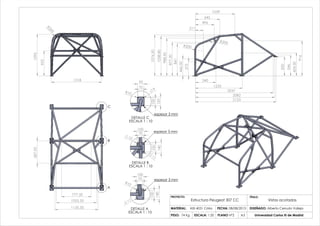

- 2. 1095 655 1318 R200 2123 2082 2047 1233 1039 211 540 496 604,50 841 877,50 988,50 1038,80 1076,50 373 500 916 546 446,50 645 R200 R200 1055,50 1135,50 777,50 587,90 A B C R10 140 100 11 70 100 DETALLE A ESCALA 1: 10 espesor 3 mm 10 11 100 140 100 70 DETALLE B ESCALA 1 : 10 espesor 3 mm 70 90 120 R10 100 9 DETALLE C ESCALA 1 : 10 espesor 3 mm Estructura Peugeot 307 CC TÍTULO: MATERIAL: PROYECTO: Vistas acotadas PESO: 74 Kg AISI 4031 CrMo ESCALA: 1:20 FECHA: 08/08/2013 PLANO Nº2 A3 DISEÑADO: Alberto Cerrudo Vallejo Universidad Carlos III de Madrid
- 3. 85,50 122,80 120 R10 24 A A espesor 1 mm 118,60 92,50 100 R10 R12 C C espesor1 mm 40 SECCIÓN A-A ESCALA 1 : 5 40 SECCIÓN C-C ESCALA 1 : 5 100 63 70 R10 D D espesor 1 mm 40 SECCIÓN D-D ESCALA 1 : 5 CARTELAS EN EL TECHO CARTELAS DE REFUERZO EN PARABRISAS 155,50 100 78 R10 24 B B espesor 1 mm SECCIÓN B-B ESCALA 1 : 5 45 CARTELAS EN LAS PUERTAS CARTELAS EN DIAGONALES BAJO ARCO PRINCIPAL Estructura Peugeot 307 CC TÍTULO: MATERIAL: PROYECTO: Detalles de Cartelas PESO: 74 Kg AISI 4031 CrMo ESCALA: 1:5 FECHA: 08/08/2013 PLANO Nº3 A3 DISEÑADO: Alberto Cerrudo Vallejo Universidad Carlos III de Madrid
